水泥窑余热(水泥厂余热发电原理)

1.水泥厂余热发电原理

水泥厂余热发电原理是直接对水泥窑在熟料煅烧过程中窑头窑尾排放的余热废气进行回收，通过余热锅炉产生蒸汽带动汽轮发电机发电。

一条日产5000吨水泥熟料生产线每天可利用余热发电21-24万度，可解决约60%的熟料生产自用电，产品综合能耗可下降约18%，每年节约标准煤约2.5万吨，减排二氧化碳约6万吨。

水泥纯低温余热发电技术是指在新型干法水泥熟料生产线生产过程中，通过余热回收装置——余热锅炉将水泥窑窑头、窑尾排出大量的低品位废气余热进行热交换回收，产生过热蒸汽推动汽轮机实现热能向机械能的转换，从而带动发电机发出电能，所发电能供水泥生产过程中使用。

2.水泥窑余热发电

你可以上 水泥百科网 - 水泥机电 - 余热发电 了解余热发电的一些情况。

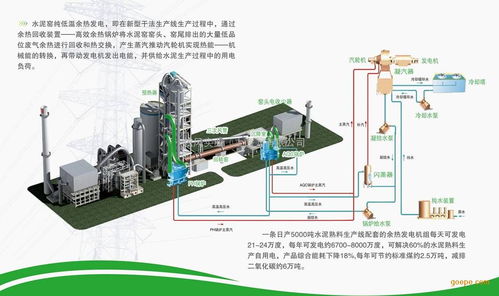

纯低温水泥窑余热发电技术是直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。工艺流程： 凝汽器热水井内的凝结水经凝结水泵泵入No.2闪蒸器出水集箱，与出水汇合，然后通过锅炉给水泵升压泵入AQC锅炉省煤器进行加热，经省煤器加热后的水（223℃）分三路分别送到AQC炉汽包，PH炉汽包和No.1闪蒸器内。

进入两炉汽包内的水在锅炉内循环受热，最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入No.1闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

等。

3.水泥窑余热发电

你可以上 水泥百科网 - 水泥机电 - 余热发电 了解余热发电的一些情况。

纯低温水泥窑余热发电技术是直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。

工艺流程： 凝汽器热水井内的凝结水经凝结水泵泵入No.2闪蒸器出水集箱，与出水汇合，然后通过锅炉给水泵升压泵入AQC锅炉省煤器进行加热，经省煤器加热后的水（223℃）分三路分别送到AQC炉汽包，PH炉汽包和No.1闪蒸器内。进入两炉汽包内的水在锅炉内循环受热，最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入No.1闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

等

4.水泥余热发电的技术介绍

是直接对水泥窑在熟料煅烧过程中窑头窑尾排放的余热废气进行回收，通过余热锅炉产生蒸汽带动汽轮发电机发电。

一条日产5000吨水泥熟料生产线每天可利用余热发电21-24万度，可解决约60%的熟料生产自用电，产品综合能耗可下降约18%，每年节约标准煤约2.5万吨，减排二氧化碳约6万吨。

水泥纯低温余热发电技术是指在新型干法水泥熟料生产线生产过程中，通过余热回收装置——余热锅炉将水泥窑窑头、窑尾排出大量的低品位废气余热进行热交换回收，产生过热蒸汽推动汽轮机实现热能向机械能的转换，从而带动发电机发出电能，所发电能供水泥生产过程中使用。 1、窑头采用余热锅炉（或热交换器），简称为AQC炉，国内都为立式；国外也是。

2、窑尾采用余热锅炉（或热交换器），国内大多采用的是立式，简称SP锅炉，安徽海螺川崎工程有限公司采用的是卧式，简称PH锅炉；国外为卧式。卧式锅炉和立式锅炉的性能比较见下表： PH锅炉 SP锅炉 工质循环方式 强制循环 自然循环 体积 小，现场布置方便 大，现场布置不方便 重量 轻 重 积灰 废气流动的方向和换热管垂直，不易积灰，清灰效果好 废气流动的方向和换热管水平，易积灰，清灰难度大 维护量 少 多 换热端差 小 大 蒸发量 比立式高15%~30% 比卧式低15%~30% 换热效率 比立式高8%~10% 比卧式低8%~10% 上表中的换热端差是指锅炉入口废气温度与过热器出口蒸汽温度之间的差值，其值越小，表明锅炉过热器换热充分，传热效率高，蒸汽热焓高，热能利用率高。PH锅炉换热端差约为10℃，而SP锅炉的换热端差接近30℃。

3、汽轮机，国内采用补汽凝汽式汽轮机；国外为混压式汽轮机。

4、发电机，国内采用空冷式发电机；国外也是。

5、水处理设备。

6、循环冷却设备。

7、DCS控制设备。

常用的有单压不补汽、闪蒸（单压补汽）、双压补汽余热发电三种方式；

1、单压不补汽系统指窑头余热锅炉和窑尾余热锅炉产生相近参数的主蒸汽，混合后进入汽轮机；窑头余热锅炉生产的热水供窑头余热锅炉蒸汽段和窑尾余热锅炉。国内的技术代表有中材节能—天津院和南京凯盛公司。

2、双压补汽系统指余热锅炉生产较高压力和较低压力的蒸汽，分别进入汽轮机的高、低压进汽口。国内的技术代表有洛阳中信和大连易事达。

3、闪蒸系统指锅炉产生一定压力的主蒸汽和热水，主蒸汽进入汽轮机高压进汽口，热水经过闪蒸，生产低压的饱和蒸汽，补入补汽式汽轮机的低压进汽口。国内的技术代表有安徽海螺川崎工程有限公司。

5.水泥回转窑余热发电是怎么回事儿,能详细解释一下吗

水泥回转窑是煅烧水泥熟料的主要设备，已被广泛用于水泥、冶金、化工等行业。

该设备由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、燃烧装置等部件组成，该回转窑具有结构简单，运转可靠，生产过程容易控制等特点。上海永先机械生产的水泥回转窑的回转窑结构坚固、运转平稳、出窑产品质量高，并可为用户提供先进的高效立筒预热器、五级旋风预热器。

此外水泥回转窑还可以利用余热进行发电，在环保方面，利用水泥窑焚烧危险废物、垃圾，这不仅使废物减量化、无害化，而且将废物作为燃料利用，节省煤粉，做到废物的资源化。现在咱们就来重点谈谈水泥回转窑利用余热发电的问题！ 大家都知道水泥产业是一个高耗能行业，据了解一般企业在水泥生产线过程中的窑头熟料冷却机和窑尾预热器有大量的350℃以下的废热气不能被完全利用，其铺张的热量约占系统总热量的35%左右，因此，利用这些余热来进行发电或供热是一件对企业与国家都十分有益的好事。

水泥余热发电的工作过程是：余热锅炉利用水泥回转窑窑头和窑尾的废热作为原料，使余热锅炉产生低压蒸汽，蒸汽进入汽轮机驱动发电机发电。这样窑头和窑尾的废热得到了有效利用，一来可以大大降低工厂用电，使制造水泥的本钱下降，二来减少了废热用CO2等气体的排放，环境污染得到了有效的改善。

永先研制的纯低温余热发电有汽轮机因配备了高机能的数字调速器，可以实现汽轮机汽压力的自动调节，因此，即使余热锅炉因出产原因使产出的蒸汽压力不不乱，也不会影响汽轮机的安全运行。 上海永先机械专业生产水泥回转窑、冶金回转窑、石灰窑水泥生产线等设备，具有质量稳定，产量大，消耗低的特点，适合于工艺成熟批量生产的设备！公司与科研院所联合，始终以新技术、新装备完善选矿工艺，以一流的产品、一流的质量、一流的服务精神，积极开拓市场，服务用户。
