图纸中房屋(建筑施工图纸入门有哪些)
1.建筑施工图纸入门基础知识有哪些
总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
扩展资料：根据工程性质的不同，工程图纸也可以分为不同类型。采用平面图表达立体外形和尺寸时，一般都采用三视图的方法，即正视图、侧视图、俯视图。
按照三视图的原理，建筑工程图纸分为建筑平面图、立面图和剖面图，另外还包括建筑详图和结构施工图。建筑工程平面图分为两大类，一类为总平面图，另一类为表达一项具体工程的平面图。
参考资料来源：百度百科-建筑工程图纸。
2.房屋的基础分几种
一、按照建筑材料分类，基础又分为：砖基础、石基础、混凝土基础、钢筋混凝土基础等。
二、根据房屋结构形式、层数、平面布局、地基情况等。主要有以下形式：1、条形基础，主要用于多层砖混建筑；2、独立基础，主要用于多层框架结构，钢结构等；3、桩基础，主要用于高层建筑，地基承载力不足的建筑等；4、筏板基础，主要用于地基承载力不足的建筑，地下设有人防工程或地下车库的建筑；5、箱型基础，主要用于高层建筑。
扩展资料：一、独立基础（单独基础）。①柱下单独基础：单独基础是柱子基础的主要类型。
②墙下单独基础：墙下单独基础是当上层土质松软，而在不深处有较好的土层时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。二、条形基础。
①墙下条形基础：条形基础是承重墙基础的主要形式。当上部结构荷载较大而土质较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式；肋式的条形基础条件：地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降。
②柱下钢筋混凝土条形基础：当地基软弱而荷载较大时为增强基础的整体性并节约造价，可做成钢筋混凝土条形基础。三、柱下十字交叉基础：荷载较大的高层建筑，如土质较弱，可做成十字交叉基础。
四、片筏基础：如地基基础软弱而荷载又很大，采用十字基础仍不能满足要求或相邻基槽距离很小时，可用钢筋混凝土做成整块的片筏基础。按构造不同它可分为平板式和梁板式两类。
五、箱形基础：它的主要特点是刚性大，减少了基础底面的附加应力，因而适用于地基软弱土层厚、荷载大和建筑面积不太大的一些重要建筑物，目前高层建筑中多采用箱形基础。地基基础是指以地基为基础的房屋的墙或柱埋在地下的扩大部分。
地基基础的设计和检测是建筑工程人员工作的重要一环。
3.房屋建筑结构基本知识是什么
建筑平面图： 建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。
它表示建筑的平面形式、大小尺寸、房间布置、建筑人口、门厅及楼梯布置的情况，标明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。 主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。
其中屋顶平面图是在房屋的上方，向下作屋顶外形的水平正投影而得到的平面图。 建筑剖面图： 建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后而得到的正投影图。
沿建筑宽度方向剖切后得到的剖面图称横剖面图；沿建筑长度方向剖切后得到的剖面图称纵剖面图；将建筑的局部剖切后得到的剖面图称局部剖面图。建筑剖面图主要表示建筑在垂直方向的内部布置 情况，反映建筑的结构形式、分层情况、材料做法、构造关系及建筑竖向部分的高度尺寸等。
建筑立面图： 建筑立面图是将建筑的不同侧表面，投影到铅直投影面上而得到的正投影图。它主要表现建筑的外貌形状，反映屋面、门窗、阳台、雨篷、台阶等的形式和位置，建筑垂直方向各部分高度，建筑的艺术造型效果和外部装饰做法等。
根据建筑型体的复杂程度，建筑立面图的数量也有所不同。 一般分为正立面、背立面和侧立面，也可按建筑的朝向分为南立面、北立面、东立面、西立面，还可以按轴线编号来命名立面图名称，这对平面形状复杂的建筑尤为适宜。
在施工中，建筑立面图主要是作建筑外部装修的依据。 。
4.学习看建筑图纸怎么快速入门
新手入门看建筑施工图的方法：
①建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
②图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
③建筑设计总说明
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法。等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
④建筑平面图
建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的。），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.
⑤建筑立面图
建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。
⑥建筑剖面图
建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
⑦节点大样图及门窗大样
建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对构造复杂的结点绘制大样以说明详细做法，不仅要通过结点图更一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，房地产E网然后通过计算验算各构件尺寸是否足够，配出钢筋。当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。
⑧楼梯大样图
楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。
5.自建房如何打地基础知识
一幢房屋的地基，除了承受房屋全部重量以外，地震时房屋的地震惯性力也全部传到地基上。如果地震承裁能力不足，基础整体性不好，那么房子就会破坏。
目前我们的农村自建房建设中，房屋的基础形式也是五花八门，没有规范的施工工艺，比如混凝土条形基础、独立基础、筏板基础、毛石基础等，这些基本都是根据施工队包工头的施工经验来做的，没有任何的理论规范，所以现在农村自建房施工这一块还是不够科学的。
那么在实际施工过程中，房屋采用独立基础和条形基础是两种主要的房子设计图基础形式。那么不同的房屋结构形式就需要不同的基础形式，比如框架结构，该种结构形式主要是依靠梁板柱来承受上部的荷载的，那么柱子的下面的基础就应该采用独立基础来承重是最合理的。因为柱子下面是一个集中力，是一个很大的轴力和少部分弯矩和剪力，那么采用独立基础是最理想的基础形式。另外一种房子设计图结构形式就是砖混结构，砖混结构主要是依靠承重墙来承受上部荷载，那么承重墙把荷载传导给基础的话，采用混凝土条形基础是最合理的，因为采用混凝土条形基础从经济上讲是最可取的。如果使用混凝土条形基础的话，结构师的建议是在条形基础中配合地基梁来保证整个房屋的沉降均匀性，因为有相当一部分的自建房由于没有设计地基梁而造成房屋的基础沉降不均匀，就会出现底面裂缝的现象。因为仅仅依靠条形基础的话，虽然从受力上讲是已经达到承载力了，但是从整体沉降稳定性来说还是不够的，只有加上地基梁才能保证整个房屋的稳定性和抗震强度。
从造价上来说，独立基础相对于条形基础要稍微高一点，但是独立基础结构受力特性较好，特别适合框架结构的基础，条形基础造价经济，特别适合砖混结构的基础。但是从房子设计图规范上来说，采用独立基础对于整个房屋的抗震性能也是一种优势，还可以防止不均匀沉降的结构裂缝，我要盖房网在这里建议大家需要综合考虑来选择采取何种基础形式。
6.求建筑识图入门知识,我是半路出家,要从最基本的开始
建筑识图1.绪论；2.制图基本知识；3.投影基本知识；4.投影基本原理；5.投影变换；6.平面建筑形体的投影；7.曲面建筑形体的投影；8.建筑形体的表达方法；9.轴测投影；10.建筑施工图；11.结构施工图；12.正投影中的阴影；13.透视投影；14.展开投影；15.给水排水工程；16.AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。
工程识图是专业性很强的一门学问。——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151） 一、建筑识图1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表 门窗表 B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。二、识读施工图的要领（P156）1、掌握投影原理和形态的各种表达方法，请阅读P153、94甲型住宅初步设计。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。如常用的图例、符号、线型、尺寸和比例。
3、基本掌握和了解房屋构造组成。阅读施工图步骤 阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。
1、先细阅说明书、首页图（目录），后看建施、结施、设施。2、每张图，先图标、文字，后图样。
3、看建施，先建施，后结施、设施。4、建施先看平、立、剖、后详图。
5、结施先看基础、结构布置平面图，后看构件详图。6、设施先看平面、后看系统、安装详图。
现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！三、解说建筑总平面图（P163） 总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。
为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。四、解读建筑平面图（P164）1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、根据轴线、定位置、识开间、进深；4、掌握特殊表示、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、根据索引符号，可知总图与详图关系。
五、解读建筑立面图（P168）1、从图名或轴线编号了解何朝向立面图；2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。六、建筑剖面图的读法（P169）1、据图名、定位置、区分剖到与看到的部位；2、读地面、楼面、屋面的形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。
七、建筑详图（P176） 详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。
八、结构施工图（P193） 包括：1、结构设计说明书；2、结构布置平面图；3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。结构施工图，简称结施。
配合建施、设施指导施工、作。
7.房屋建筑图包括几个方面
一、施工图分类 根据施工图所表示的内容和各工种不同，分为了不同的图件： 1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。简称“建施”。

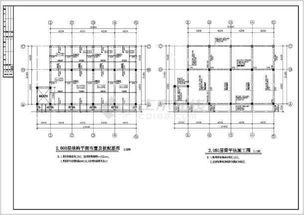

2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。 主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
简称“结施”。 3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件： （1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称“设施”。二、施工图的编排次序 为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后；（2）先施工的在前，后施工的在后；（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下： （1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。 （2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
②设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。③施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。
（3）建筑施工图：总平面图——建筑平面图（底层平面图~标准层平面图~顶层平面图~屋顶平面图）——建筑立面图（正立面图~背立面图~侧立面图）——建筑剖面图——建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。 （4）结构施工图：结构设计说明——基础平面图——基础详图——结构平面图（楼层结构平面图~屋顶结构平面图）——构件详图（楼梯结构施工图~现浇构件配筋图）。
（5）给排水施工图：管道平面图——管道系统图——管道加工安装详图——图例及施工说明。 （6）采暖通风施工图：管道平面图——管道系统图——管道加工安装详图——图例及施工说明。
（7）电气施工图：线路平面图——线路系统图——线路安装详图——图例及施工说明。三、房屋施工图的特点 1、大多数图样用正投影法绘制 2、用较小的比例绘制：基本图常用的绘图比例是1:100，也可选用1:50或1:200，总平面图的绘图比例一般为1:500、1:1000或1:2000，详图的绘图比例较大一些，如1:2、1:5、1:10、1:20、1:30等，相对与建筑物的大小，在绘图时均要缩小。
3、用图例符号来表示房屋的构、配件和材料：由于绘图比例较小，房屋的构、配件和材料都是用图例符号表示，要识读房屋施工图，必须熟悉建筑的相关图例。四、阅读房屋施工图的方法 1、基本要求：（1）具备正投影的基本知识，掌握点、线、面正投影的基本规律。
（2）熟悉施工图中常用的图例、符号、线型、尺寸和比例的含义。 （3）熟悉各种用途房屋的组成和构造上的基本情况。
2、阅读方法阅读时要从大局入手，按照施工图的编排次序，由粗到细、前后对照阅读。 （1）先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。
（2）阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 （3）建筑施工图——结构施工图——设备施工图顺序逐张阅读。
（4）在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 （5）如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。
建筑施工图包括建筑图、结构图、水电安装等。建筑图就是建好的建筑模样，东、西、南、北面，坡面图等。
就同于你的衣服穿的好不好看啊，穿的什么牌子啊，穿的是什么质量的衣服。结构图就相当于你的骨架。
建筑图主要体现建筑尺寸和建筑的形态、确定建筑外形和功能。结构图主要表达能够完成建筑功能。
以尺寸和满足功能的结构数据为主。——摘自百度文库。
