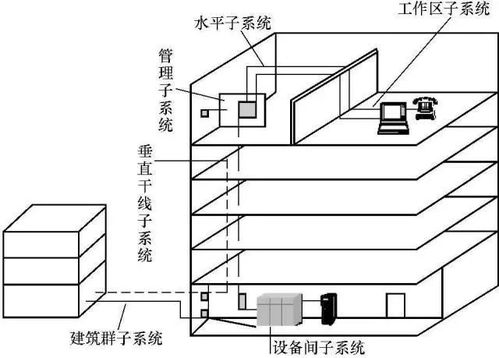

弱电综合布线系统图(弱电综合步线知识)
1.弱电综合步线知识
弱电主要有两类，一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，交流36V以下，直流24V以下，如24V直流控制电源，或应急照明灯备用电源。另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。
一般情况下，弱电系统工程指第二类应用。主要包括：
1、电视信号工程，如电视监控系统，有线电视。
2、通信工程，如电话。
3、智能消防工程。
4、扩声与音响工程，如小区的中背景音乐广播，建筑物中的背景音乐。
5、综合布线工程，主要用于计算机网络。
具体实际操作应遵循以下原则：
1、必须提前对综合布线系统进行设计，跟土建、消防、空调、照明等安装工程互相配合好，免得产生不必要的施工冲突。
2、在条件允许的情况下，弱电应走自己的弱电井，减少受电磁干扰的机会，楼层配线间和主机房应尽量安排得大一些，以备发展和维修所需。对于网络，物理层的铺设是至关重要的，因为它是基础。
3、尽量多布一些点，采用双孔面板（一个语音，一个数据），跟电配合好，在信息点附近布电源点；由于综合布线一般来说是一次性到位的工程，线布好了，要更改布线相对困难，而通信设备随着发展是越来越多，所以多布一些较为稳妥。
4、不要把综合布线过于理想化，不要把一些较为专用的网络也集成到综合布线上。综合布线把电话网、计算机网、楼宇自控网集成到一起已经足够了。
虽然有一些网络也可以集成，其实还是让它自成一张网络比较好，例如说监控系统，现在较为先进的网络监控系统，你可以布五类线来传输音视频，但是要把它也集成上去是没有必要的。
5、随着网络设备飞速发展，在选择方案时应尽量开阔一些，水平采用五类或五类以上，保证数据和语音可以互换，垂直采用光纤加大对数线缆，对于一些点较多的建筑，应采用光纤做数据备份而不是用线缆。
6、由于光产品的价格不断下调，大开间布线应考虑多布一些光点，这样对网络建设有利。
7、铺设DG管时要采用直径较大的，要留有余量。铺设光缆时要特别注意转弯半径，转弯半径过小会导致链路严重损耗，仔细检查每一条光缆，特别光接点的面板盒，有的面板盒深度不够，光点做好以后，面板没装到盒上时是好的，装上去以后测试就不好，原因是装上去后光缆转角半径太小，造成严重损耗。
8、随着光熔接设备的降价，对有条件的地方，可以考虑放弃传统的ST、SC头的制作方法，采用尾纤与光纤相熔接的做法更能够保证光路质量。
9、不要片面追求布线产品的品牌，进几年来，其实国内的一些厂家生产的非屏蔽线、光缆、模块等其他的网络设备性能上已进达到行业标准，价格上具有较大的优势，所以可以考虑用我们自己的产品。
以上几点是在工程中经常碰到的问题，其实综合布线不是一个难以理解的项目，只要懂得它的原理，多多对比产品性能就一定能作出价廉物美的系统。
2.弱电知识,我想学习弱电,需要掌握什么基础知识
首先要了解：电类专业可分为强电和弱电两个方向，具体为电力工程及其自动化（电力系统、工厂供变电等）专业属强电，电气工程及其自动化以强电为主弱电为辅，电子、通信、自动化专业以弱电为主。
其他更进一步的细分要进入研究生阶段才划分。但无论强电还是弱电，基础都是一样的。
首先高数是要学好的，以后的信号处理、电磁场、电力系统、DSP等不同方向的专业课都用得着。 专业基础课最重要的就是电路分析、模拟电路、数字电路。
这3门课一定要学好。对大多数对电子知识还了解不多的同学来说，通常是学得一知半解，迷迷糊糊。
所以，最好是在开课之前或是开课的同时读一两本通俗浅显的综合介绍电子知识的书籍，对书中的知识你不需要都懂，能有个大致感觉就行。对这这种入门读物的选择很重要，难了看不懂可能兴趣就此丧失或备受打击，反而事与愿违。
在此推荐一本《电子设计丛零开始》（杨欣编著，清华大学出版社出版），该书比较系统全面地介绍了电子设计与制作的基础知识，模电、数电、单片机、Multisim电路仿真软件等都有涉及，一册在手基本知识就差不多了，关键是浅显易懂，有一定趣味性。另外科学出版社引进出版的一套小开本（32开）电子系列图书也不错，是日本人写的，科学出版社翻译出版，插图较多，也较浅显，不过这一系列分册较多，内容分得较细。
除了看书，还要足够重视动手实践。电路、模电、数电这些课程进行的同时都会同时开设一些试验课，珍惜这个动手机会好好弄一弄，而不要把它当作一个任务应付了事。
跟抄作业一样，拷贝别人的试验结果在高校中也是蔚然成风，特别是几个人一个小组的实验，那就是个别勤奋好学的在那折腾，其他人毫不用心地等着出结果。我只想说，自己动手努力得来的成果才是甜美的，那种成就感会让你充实和满足。
游手好闲的，到临近毕业找工作或在单位试用时，心中那种巨大的惶恐会让你悔不当初。这种教训太多了，多少次我们都是蹉跎了岁月才回过头来追悔莫及。
除了实验课好好准备好好做之外，许多学校都设有开放性实验室，供学生平时课余自觉来弄弄。珍惜这种资源和条件吧，工作后不会再有谁给你提供这种免费的午餐了。
当然有些学校没有这么好的条件，或缺少器件，那同学们就在电脑上模拟一把试验平台吧，就是学好用好Multisim软件。Multisim是一种电路仿真软件，笔者上学时叫做EWB，后来随着版本更新，先后更名为 Multisim2001、Multisim7、Multisim8。
这个软件可模拟搭建各种模拟电路和数字电路，并可观测、分析电路仿真结果。大伙可以把模电、数电中学习的电路在这软件里面模拟一下，增加感性认识，实验前后也可把试验电路在软件里模拟，看跟实际试验结果有多大差别。
可以说，只要你是学电的，这个小软件就是你上学时必须掌握的，对你的学习助益很大。另一个必须掌握的软件那就是protel了。
上学时，从小学期的综合设计实验到毕业设计，最后都会要求你用Protel绘出设计的电路原理图和PCB版；工作后，Protel也是你必须掌握的基本技能，部分同学毕业后一两年内的工作，可能就是单纯地用这软件画板子。Protel的版本也走过了Protel98、Protel99、Protel99SE、ProtelDXP、Protel2004 的发展道路。
Protel99SE、ProtelDXP、Protel2004这三个版本现在用得最多，目前许多学校教学或公司内工程师使用的都还是 Protel99SE，当然若作为新的自学者直接从Protel2004学起似乎好一些。综上所叙，作为最基本的EDA（电子设计自动化）软件，Multisim和Protel是所有电类学生在上学时必须掌握的。
其他的如Pspice、Orcad、SYstemview、MATLAB、QuartusII等等，需根据不同的专业方向选学，或是在进入研究生阶段或工作后在重点学习使用。那Multisim和Protel好学么？入门应该问题不大，让师兄师姐指导指导，或是找一两本入门书看一看就OK了。
这里推荐一本《电路设计与仿真——基于Multisim 8与Protel 2004》（也是杨欣编著，清华社出版），作为这两款软件的入门学习挺不错的，关键是一本书包含了两款软件学习，对穷学生来说比较划算，若是花钱买两本书分别去学这两个软件，就不值了，因为Multisim的入门不是很难。另用Protel画PCB电路板学问挺大的，有必要多看一些技术文档或是买一本高级应用类的图书。
2.学习专业课，尝试应用 涉及到专业课的学习，只讨论以应用为主的专业课，其他如《电力系统分析》、《电机学》、《自控原理》、《信号与处理》、《高电压》、《电磁场》等等以理论和计算为主的专业课，咱就不多提了。当然这些课对你今后向研究型人才发展很重要，也都很让人头疼，要有建议也只能说是努力学、好好学，懂多少是到少（不过别指望全都懂），以后工作或接着深造用得着时再回过头来接着补接着学，那时有工作经验或接触多了有感性认识，可能学着就容易些了。
那以应用为主的专业课又有哪些呢？不同专业方向有不同的课程，很难面面俱到。这里先简单罗列一下，有微机原理与接口技术（也称单片机）、开关电源设计、可编程逻辑器件（PLD）应用、可编程逻辑控制（PLC）应用、变频器应用、通信电路、。
3.弱电系统综合布线与水电设计的入门方法
1、根据不同的建筑单位应用特点来设计（要考虑单位的特殊性）；
2、要按国家标准的GB50311-2007《综合布线工程设计规范（含条文说明）》来设计；
3、隐蔽工程设计应特别标注相应注意事项（做到不能返工）；
4、初审、会审、终审设计图，过程变更及应与会要有记录附在设计书中；
5、每一阶段的设计都应有当事人及建筑单位人的认可签字；
6、推荐新技术产品及未来不会陶汰的技术，来保证设计不落伍（十五至二十年）；
7、采用的技术应结合考虑施工便捷、快速高效与节能环保；
8、建筑智能技术应用，模块化、网络化、软件化、自动化。
4.学“弱电”要掌握哪些知识
1、综合布线系统工程 2、视频监控系统工程 3、公共广播系统工程 4、集团电话系统工程 5、防盗报警系统工程 6、智能巡更系统工程 7、视频会议系统工程 8、无线网络（Wi-Fi）系统工程 9、无线电话系统工程 10、停车场管理系统工程 11、智能一卡通门禁工程 12、考勤系统工程 13、企业局域网系统工程 14、大屏幕显示系统工程 15、楼宇自控节能系统工程 16、计算机机房集成系统工程 17、多媒体信息发布系统工程 18、舞台灯光音响工程 19、酒店弱电建筑智能化系统工程 20、小区建筑智能化系统工程 21、写字楼弱电建筑智能化系统工程22、各企事业单位弱电智能化系统工程设计、施工、维护、IT外包等服务。
想学好弱电技术，您需要学扎实电工、电子、电脑技术，并掌握以上系统工程的基础，还要学会看电气图、施工图等。
5.弱电系统综合布线与水电设计的入门方法
第一个问题你了解一下电信ADSL的信号传输，他就是使用电话线来传输信号。
第二个问题：我觉得既然是综合布线，那强电也是不可缺少的。关键：关键就是要细心不能出错，否则这灯他就是不亮，或者会出现安全事故。
别的没什么了，经验是积累的。多去工地找老师傅请教。多看 多问 。书本知识有用但是太狭隘。
东方老师告诉你：
一、消防自动报警系统最早是n+1总线制，所有要连接的设备总数再加1是信号控制线的数量；后来发展到4总线制，两根电源两根信号，设备采用地址编码，所有设备都接在这四根总线上；现在已经发展到数字化的两总线制，把所有设备都接在两根总线上，这两根线既是电源线又是信号线。
二、综合布线不是把一个个的系统连起来联动，而是把楼内各种设备的控制、电视、电话、网络、消防系统、安防系统、……，全部综合到一起，并通过一根网线完成这些任务。
三、如果想设计水电图纸，建议你先试一下天正水电的CAD软件吧。
先看一些CAD基础方面的书，然后学习一下水电方面的制图规范和设计规范。
