建筑电气识图(建筑电气平面图识图详解：如何看建筑电气)
1.建筑电气平面图识图详解：如何看建筑电气
电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。
1、看建筑物概况
楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。
2、看各支路用电器的种类、功率及布置
比如：图中灯具标注的—般内容有，灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。
3、看导线的根数和走向
各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是： 首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按“电源一导线一照明及其它电气设备”的顺序将回路连通。
4、看电气设备的安装位置
由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。
5、防雷平面图识读方法
防雷平面图是指导具体防雷接地施工的图纸。通过阅读，可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的联接方式等情况，在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范，从而对该建筑物的防雷接地系统有一个全面的了解和掌握。
2.电气施工图怎么看,电气施工图看图识图要点
首先打开图纸，找到图纸目录。图纸目录上可以找到想要的图纸在什么位置，出图的日期及图幅大小。
该图纸设计右下角图框，如果是蓝图就算是装订起来的，也会把这一块露在外面，以便别人查找。图框上会标明工程名称，项目名称，图纸名称，图号，出图比例等信息。
在图纸的设计说明中能了解到很多信息，只有认真读才能保证把图纸看的通。
为了方便识别，把设计说明分成几个部分来看。第一部分，设计依据部分。这里可以了解到工程的概况，比如建筑面积、高度等。一些设计规范标准等。
在设计说明中可以了解施工范围、负荷等级及配电电源、该工程用的电缆电线型号，电线管型号及穿管规则、照明的一些信息，LPD及照度等。后面的照明方式，防雷及接地等可以根据设计、施工规范施工，常用的规范要在脑中熟记，不太常用的要知道哪本规范里面有，大致在什么位置可以找到。
3.电气施工图如何识图
原发布者：小小酥淡淡笑
安装工程造价员培训-建筑电气施工图的识读与工程量计算主讲：羊老师建筑电气施工图的识读、基础知识：1.常用电线：⑴裸导线：一般为架空线路的主体，输送电能。①裸单线：TY铜质圆单线LY铝质圆单线②裸绞线：TJ铜绞线LJ铝绞线LGJ钢芯铝绞线⑵绝缘电线B—电线标称截面（mm2）绝缘材料（V为聚氯乙烯塑料绝缘，X为橡胶绝缘）导体材料（L为铝芯，铜芯省略）表示布线用的电线导线的性能（ZR：表示阻燃，NH表示耐火）BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线例：BV—2.5BVV—4ZRBLV—25NHBX—102.电缆：多芯导线在电路中起着输送和分配电能的作用电缆的组成：线芯、绝缘层、保护层电缆按用途可分为：⑴电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆VVVLV例：VV22-4*120+1*50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJVYJLV例：YJV22-4*120表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。⑵控制电缆：用于传输控制电流常用控制电缆：KVVKVLV⑶通信电缆：用于传输信号和数据①电话电缆：HYYHYV②同轴射频电缆：STV-75-4电缆按绝缘层可分为：油浸纸绝
4.建筑电气识图
1、DZ47LE-63C16/2-30mA:
DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）
LE-----带漏电脱扣功能
63-----框架等级为63A
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍
16/2---额定电流，16A；极数为2极
30mA---漏电动作电流为不大于30mA
2、塑壳断路器NS100N-STR22SE-100/3P-P-RC
NS-----施耐德（天津梅兰日兰）产品代号
100----框架电流等级，有100、160、250、400、630
STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250
100/3P---额定电流100A，极数为3极
P------插入式（安装方式），F--固定式，D--抽出式
FC-----板前接线，RC--板后接线
另外，后缀还可以有：
MX/MN--分励/失压线圈
OF/SD/SDE/SDV----多功能辅助开关
MCH----电动操作机构
ME/MB/MH----漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄
3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本。
4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、【设备、材料型号、容量】等才有比较一致的标注方式。
比如：ZR-BV-3*2.5 SC20WC----表示含义：
阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线，3根穿20钢管，墙内暗埋敷设。
5、通用标注含义，请参照《建筑电气安装工程手册》（吕光大主编）第一册，或参照设计手册，或找电气工程识图方面的书。
补充：
A*B1LE-63C16/2-30mA
参照第一条
5.怎样识读建筑电气工程图
主要分为以下几个方面：1、看标题栏及图纸目录：了解工程名称项目内容、设计日期等。
2、看总说明：了解工程总体概况（如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式），以及设计依据、补充使用的非国标图形符号、施工时注意事项等。3、看系统图：各分项工程的图纸中都包含有系统图。
如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。
4、看电路图和连接图：了解各系统中用电设备的电气控制原理，用来指导设备的安装和控制系统的调试工作。看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读，若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。
在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。5、看平面布置图：如变、配电所设备安装的平面图（剖面图）、电力平面图、照明平面图、防雷、接地平面图等。
都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸。6、看安装大样图（详图）：安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸，安装大样图多是采用全国通用电气装置标准图集。
7、看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。
6.怎样识读建筑电气工程图
主要分为以下几个方面：
1、看标题栏及图纸目录：了解工程名称项目内容、设计日期等。
2、看总说明：了解工程总体概况（如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式），以及设计依据、补充使用的非国标图形符号、施工时注意事项等。

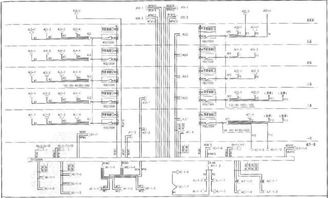

3、看系统图：各分项工程的图纸中都包含有系统图。如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。
4、看电路图和连接图：了解各系统中用电设备的电气控制原理，用来指导设备的安装和控制系统的调试工作。看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读，若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。
5、看平面布置图：如变、配电所设备安装的平面图（剖面图）、电力平面图、照明平面图、防雷、接地平面图等。都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸。
6、看安装大样图（详图）：安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸，安装大样图多是采用全国通用电气装置标准图集。
7、看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。
7.怎么看懂建筑电气工程图
图纸一般包括设计说明、图例说明、系统图、平面图。
我看图习惯都是先看下设计说明、大概浏览下图例说明
然后看系统图，把整个系统高明白了，再对着系统图看平面图。
系统图里边除了看系统的来龙去脉之外，还要留意线缆的大小和敷设方式；
施工的话主要还是看平面图，平面图上的图标符号都搞明白了，完了就根据敷设方式从供电到配电，从干线到支线展开。
最后要留意的是，电气图都是在建筑图的基础上实现的，所以一定要核实电气图上的建筑部分无误。
