控制电机及电气控制(电气自动化有哪些)
1.电气自动化基础知识有哪些
电力行业，电气工程及其自动化专业名词解释：
1、三相交流电：由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统，叫三相交流电。
2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
4、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。
5、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
6、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
7、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
8、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
9、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按部颁规定，接地线必须是25mm2以上裸铜软线制成。
13、标示牌：用来警告人们不得接近设备和带电部分，指示为工作人员准备的工作地点，提醒采取安全措施，以及禁止微量某设备或某段线路合闸通电的通告示牌。可分为警告类、允许类、提示类和禁止在等。
14、遮栏：为防止工作人员无意碰到带电设备部分而装设备的屏护，分临时遮栏和常设遮栏两种。
15、绝缘棒：又称令克棒、绝缘拉杆、操作杆等。绝缘棒由工作头、绝缘杆和握柄三部分构成。它供在闭合或位开高压隔离开关，装拆携带式接地线，以及进行测量和试验时使用。
16、跨步电压：如果地面上水平距离为0.8m的两点之间有电位差，当人体两脚接触该两点，则在人体上将承受电压，此电压称为跨步电压。最大的跨步电压出现在离接地体的地面水平距离0.8m处与接地体之间。
17、相序：就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。
18、电力网：电力网是电力系统的一部分，它是由各类变电站（所）和各种不同电压等级的输、配电线路联接起来组成的统一网络。
19、电力系统：电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。
20、动力系统：发电厂、变电所及用户的用电设备，其相间以电力网及热力网（或水力）系统连接起来的总体叫做动力系统。
2.怎样识读电气控制电路图
一、怎样看电气控制电路图
1.电路的结构形式和所能完成的任务是多种多样的，就构成电路的目的来说一般有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。 2.电气图的布局要求重点突出信息流及各功能单元间的功能关系，因此图线的布置应有利于识别各种过程及信息流向，并且图中的各部分之间的间隔要均匀。对于因果关系清楚的电气图，其布局顺序应使信息的基本流向为自左至右或从上到下。eg，在电子线路中，输入在左边，输出在右边。
3.电器元件工作状态的表示方法
所有电器元件均按自然状态表示。所谓“自然状态”或“自然位置”是指电器元件或设备的可动部分处于未得电、未受外力或不工作的状态或位置。Eg.
1）继电器、接触器和电磁铁的线圈未得电时，动铁芯未被吸合，因而其触头处于尚未动作的位置；
2）断路器、负荷开关和隔离开关处在断开位置；
3）零位操作的手动控制开关在零位状态或位置，不带零位的手动控制开关在图中规定的位置；
4）机械操作开关、按钮和行程开关处在非工作状态或不受力状态时的位置；
5）保护用电器处在设备正常工作状态时的位置，如继电器处在双金属片未受热而未脱扣时的位置；速度继电器处在主轴转速为零时的位置；
6）标有“OFF”位置的有多个稳定位置的手动开关处在“OFF”位置；未标有断开“OFF”位置的控制开关处在图中规定的位置。
4.拖动是指原动机带动生产机械运转；电力拖动是指由电动机带动生产机械运转的拖动方式；电力拖动系统或生产机械系统是指由电动机、控制装置、传动装置、生产机械以及电源组成的整体。

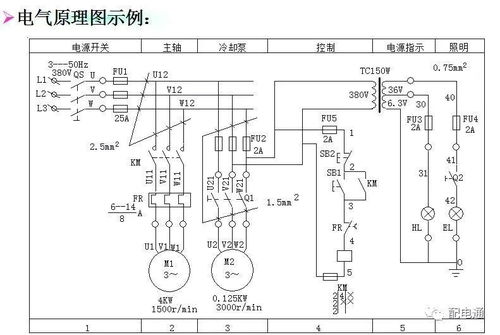

5.电气控制图是指以电动机或生产机械的电气控制装置为主要描述对象，表示其工作原理、电气接线、安装方法等的图样。
电气控制图分为：1）电气控制原理图即电气控制电路图；2）电气安装接线图；3）电气元件布置图。
电气控制电路图一般分为主电路和控制电路（即辅助电路）两个部分。
6.电气原理图（即电路图）中的接触器、继电器的线圈与受其控制的触头的从属关系（即触头位置）应按下述方法标志：
1）在每个接触器线圈的文字符号KM的下面画两条竖直线，分成左、中、右（或上、中、下）3栏，把受其控制而动作的触头所处在的图区号数字，按表1规定的内容填上。对备用的触头，在相应的栏中用记号“X”标出。
3.学好电气要学好哪些电气基础知识
视具体的目标会有所变化；
如果立志成为一名电气工程师：
（只要学习工科免不了的）通用基础：高等数学、线性代数、概率与统计原理、物理学、英语，普通物理，计算机应用基础，C语言
高等数学与线性代数部分
.1 空间解析几何
向量代数 直线 平面 柱面 旋转曲面 二次曲面 空间曲线
1.2 微分学
极限 连续 导数 微分 偏导数 全微分 导数与微分的应用
1.3 积分学
不定积分 定积分 广义积分 二重积分 三重积分 平面曲线积分积分应用 1.4 无穷级数
数项级数 幂级数 泰勒级数 傅里叶级数
1.5 常微分方程
可分离变量方程 一阶线性方程 可降阶方程 常系数线性方程
1.6 概率与数理统计
随机事件与概率 古典概型 一维随机变量的分布和数字特征 数理统计的基本概念 参数估计 假设检验 方差分析 一元回归分析
1.7 向量分析
1.8 线性代数
行列式 矩阵 n维向量 线性方程组 矩阵的特征值与特征向量 二次型
（针对电气而开设的科目）平台基础：电路原理、模拟电子技术、数字电子技术、微机原理及应用、信号与系统、自动控制原理、电机与拖动、电力电子技术、电力拖动自动控制系统、电气控制技术与PLC应用、微机控制技术、供电技术、
电路原理部分
第1章 元件、量和单位
引言
1.1 电子元件和测量仪器
1.2 电学和磁学的单位
1.3 科学计数法
1.4 程计数法和国际单位词
1.5 国际制单位的转换
第2章 电压、电流和电阻
引言
2.1 原子结构
2.2 电荷
2.3 电压
2.4 电流
2.5 电阻
2.6 电路
2.7 基本电路测量
2.8 安全用电
技术实践
专业方向：电力系统分析、电机设计、高低压电器、电机控制、智能化电器原理与应用、电力系统继电保护、电力系统综合自动化、建筑供配电、发电厂电气部分、电机学、电力系统自动装置原理、电工学、高电压与绝缘技术、电气工程专业英语等
电机设计部分
第一篇 旋转电机设计
第一章 电机设计概述
1-1 电机制造工业的近况与发展趋势
1-2 电机设计的任务与过程
1-3 国家标准
1-4 国际标准
第二章 电机的主要参数之间的关系
2-1 电机的主要参数之间的关系式
2-2 电机中的几何相似定律概述
2-3 电磁负荷的选择
2-4 电机主要尺寸比的选择及确定主要尺寸的一般方法
2-5 系列电机及其设计特点
第三章 磁路计算
电与磁不分家，两者不能孤立学习。
