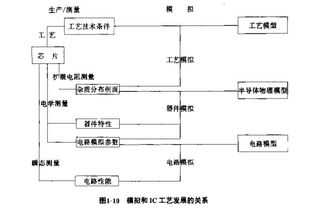

电路设计pdf(电子电路的设计需要哪些)

1.电子电路的设计需要哪些基础知识

首先是你得真正的感兴趣，而不是为了荣誉而去做作，说到设计 我想问你学的是什么专业的，读大几了？如果是有关电子信息工程类的专业，那就要看你的专业知识结构如何了，玩DIY或参赛，一点点课本上的知识是不够的，具体来说 你应该有扎实的电学基础知识 因为这个对以后识图 计算参数等很有作用，然后就是不断完善知识面，比如 数字电路、往下说就是单片机的原理编程与仿真，高频电子线路、低频电子线路、传感器、其余的什么 电路分析、信号与系统、电子元器件、材料学与应用等的都是基础课我就不展开说了，反正如果你基础好 悟性高，上面的学科你都十有八九的掌握，那么你就可以去参赛获奖了。

好好学习，天天向上；祝你成功。

2.电路基础知识

电路基础知识的应用 ──电路工作状态分析 河南省平顶山市卫东区田选学校 范俊奇 电路的基础知识包括，电路的组成，电路的状态，电路的连接关系等，是我们分析电路工作状态的基础。

只有能看懂电路，会正确判断电路的连接方式，才能进一步对电路进行分析和计算。 一、电路分析的基础知识 1.电路的组成 一个正确的电路应该有下列基本组成部分组成。

电源、用电器、开关和导线。电源起着把其他形式的能量转化为电能并提供电能的作用；导线起着连接电路元件和把电能输送给用电器的作用；开关控制电能的输送（电流的通断）；用电器将电能转化为其他形式的能量。

如果一个电路缺少了这四个基本组成部分中的一部分，这个电路就不能工作或错误或存在危险（短路）。 2.电路的三种状态 （1）通路：接通的电路。

特征：电路中有电流而且用电器正常工作。（2）开路：断开的电路。

特征：电路中无电流，用电器不能工作。（3）短路：定义：电源两端或用电器两端直接用导线连接起来（电流不经过用电器）。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。并联电路中，一旦一个支路发生短路，整个电路就短路了。

开路和通路是电路的常见状态，比如，电灯的亮和灭。而短路是错误的危险状态，是绝对应该避免的。

3.串联电路中的局部短路 在串联电路中，由于某种原因或实际需要，使电路中的某个用电器发生短路，而其它用电器仍然工作的电路。如图所示电路中，当开关S闭合时，L1发生短路，L2仍有电流通过，可以发光。

4.电路的连接方式 电路的串联和并联是初中阶段必须掌握的电学知识，是进行电路分析和计算的基础。 （1）电路连接方式的比较。

串 联 并 联 定 义 把元件首尾相连逐个顺次连接起来的电路 把元件首首尾尾并列的连接起来的电路 结构特征 电路中只有一条电流路径，没有分支。 电路中有分支（有分开的点和会合的点），电流路径至少有两条， 工作特征 各用电器相互影响，一处段开所有用电器都停止工作。

各支路中的用电器独立工作，互不影响。 开 关 作 用 控制整个电路 干路中的开关控制整个电路。

支路中的开关控制该支路。 电路图 实 例 装饰小彩灯、开关和用电器 家庭中各用电器、各盏路灯 （2）判断电路串联、并联的常用方法。

基于初中阶段的学习要求，仅介绍以下常用的判断方法，在实践中可选择适合自己的方法熟练掌握。 ①定义法：将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”。

观察各用电器，若“首→尾→首→尾”连接为串联；若“首→首”、“尾→尾”相连，为并联。 ②结构特征分析法：在有电路图或实物连接图的情况下，识别电路时，可沿着电流方向分析：电源正极→各用电器→电源负极。

若途中无节点（分叉点），电流沿着一条路径前进不分流，该电路中用电器是串联关系；若电路有节点，电流在某一处分开，在另一处又合在一起，这些用电器就是并联关系。 ③工作特征分析法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。

在看不到电路图或电路实物图情况下（如路灯、家庭电路），可根据用电器的工作特征判断连接情况。 二、应用举例 1.(09济宁)如图1所示电路中，当开关S1、S2均闭合后，说法正确的是（ ） A.L1、L2都能发光 B.L1、L2都不能发光 C.Ll能发光，L2不能发光 D.Ll不能发光，L2能发光 分析：当S1断开，S2闭合时，L1、L2是并联连接关系；当S1闭合时，L1发生短路。

因为是并联电路，一处发生短路，整个电路就处于短路状态，所以，L1、L2都不能发光，B正确。 2.(09兰州)如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ） 分析：在四个电路中，在A电路中，两盏电灯串联，开关S与一盏电灯并联，当开关闭合时，与开关并联的电灯就发生局部短路，所以，开关闭合后，只有一盏灯亮。

B电路中，是开关串联在电路中的串联电路，开关闭合后，电路是通路，所以，两盏串联的电灯都会发光，B正确。C电路中，没有电源，是一个电路基本组成部分都不完全的错误的电路。

D电路中，两盏灯并联，S闭合时，两灯都会发光，但一盏灯没有开关控制，它是不符合电路基本连接要求的。 3.(09成都)如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。

将插头插入插座，若只闭合开关S1，电吹风吹出的是____风；若将开关S1、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”） 分析：该装置中，吹风机和发热丝是并联连接关系，S1是干路开关，它一闭合，吹风机就开始工作，吹出冷风；只有当S1、S2同时闭合时，电热丝才能和吹风机同时工作，吹出热风。

所以，答案是：冷、热。 进一步分析：既然吹风机和发热丝是并联连接关系，为什么不给它们各安装一个开关分别控制呢？因为，电热丝是不能单独工作的。

若单独工作，产生的热量不能及时散发出去，吹风机的内部温度会很高，会烧坏吹风机的外壳，甚至带来危险。所以，这样设计，就可以避免电热丝的单独工作，使电吹风机既可以吹。

3.急求解电路基础知识

电路基础知识（一）电路基础知识（1）——电阻 导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。

第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻a1} 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1（或00）、±2%-0.2（或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）:1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）:1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。

在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。

温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。

7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。

9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。 四、电阻器阻值标示方法 1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号 文字符号 D F G J K M 允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。 4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。 黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20% 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。

当电阻为五环时，最后一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。

五、常用电阻器 1、电位器 电位器是一种机电元件，他*电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。 1.1 合成碳膜电位器 电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单， 是目前应用最广泛的电位器。

特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大， 耐潮性以及阻值稳定性差。

1.2 有机实心电位器 有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可*性高、耐磨性好的优点。

但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高可*、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。

1.3 金属玻璃铀电位器 用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好， 是很有前途的电位器品种，缺点是接触电阻和电流噪声大。

1.4 绕线电位器 绕线电位器是将康铜丝或镍铬合金丝作为电。

4.电路基础知识

网孔电流法，对于一个闭环来讲，绕这个环一圈电压和为零，就有I1R1+I2R2+。。。=0

结点电流法，对于一个结点来讲，有流入的电流就有流出的电流，即电流矢量和为零。

就有I1+I2+。。。。=0 回答者： coolday186 | 五级 | 2011-3-23 22:08

你说的是基尔霍定律吧？基尔霍夫定律分基尔霍夫电压定律（KCL）和基尔霍夫电流定律（KVL）两个，用他求电路中支路的电流的时候，要利用网孔结合KCL定律列电压方程，再利用结点结合KVL列电流方程，组成方程组求解

一个网孔就是一个回路，任瞬时在这个回路中先人为的规定一个绕行方向，回路中所有元件的端电压代数和为零（电压方向与绕行方向相同取正，反之取负），一个节点嘛，一般是指三叉及三叉以上的线路交点，任瞬时流入这个交点的电和流出这个交点的电流代数和为零，如是你规点流入电流为正，那么流出的就为负，节点也可以是一部分电路（假想用一个球面包住这部分电路成为一个节点） 回答者： sf133510 | 二级 | 2011-3-23 22:23

以假想网孔电流作变量列写和网孔个数相同的KVL方程， 联立求解求出网孔电流，进而通过网孔电流与支路电流的关系再求出支路电流，或者期望再求出其它电路变量，这就是网孔电流法。对于含有理想电流源，在不能将其转移成某个网孔电流时，可采取设其两端电压，来增加变量，进而增加方程。对于含有受控源的电路，其分析方法和步骤与只含独立源电路的分析完全相同，只是要将受控变量用待求的网孔电流变量表示作为辅助方程。此法优点：同一电路所需方程数目较支路电流法少，列写方程的规律易于掌握。缺点是不直观，有的网孔电流不能用电流表测试。

以独立节点的电位作为变量依KCL（连同欧姆定律）列写节点电位方程，求解出节点电位，进而求得各支路电流或欲求的其它电路变量，这就是节点电位法。此法优点是所需方程个数少于支路电流法，特别是节点少而支路多的电路用此法尤显方便，列写方程的规律易于掌握。 缺点是对于一般给出的电阻参数、电压源形式的电路求解方程工作量较大。

5.电路工程的基础知识

1.电流强度：I=q/t{I：电流强度（A）,q：在时间t内通过导体横载面的电量（C）,t：时间（s）}

2.欧姆定律：I=U/R {I：导体电流强度（A）,U：导体两端电压（V）,R：导体阻值（Ω）}

3.电阻、电阻定律：R=ρL/S{ρ：电阻率（Ω•m）,L：导体的长度（m）,S：导体横截面积（m2）}

4.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外

{I：电路中的总电流（A）,E：电源电动势（V）,R：外电路电阻（Ω），r：电源内阻（Ω）}

5.电功与电功率：W=UIt,P=UI{W：电功（J）,U：电压（V）,I：电流（A）,t：时间（s）,P：电功率（W）}

6.焦耳定律：Q=I2Rt{Q：电热（J）,I：通过导体的电流（A）,R：导体的电阻值（Ω），t：通电时间（s）}

7.纯电阻电路中：由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R

8.电源总动率、电源输出功率、电源效率：P总=IE,P出=IU，η=P出/P总{I：电路总电流（A）,E：电源电动势（V）,U：路端电压（V），η：电源效率}

9.电路的串/并联 串联电路（P、U与R成正比） 并联电路（P、I与R成反比）

电阻关系（串同并反） R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+

电流关系 I总=I1=I2=I3 I并=I1+I2+I3+

电压关系 U总=U1+U2+U3+ U总=U1=U2=U3

功率分配 P总=P1+P2+P3+ P总=P1+P2+P3+

10.欧姆表测电阻

(1)电路组成 （2）测量原理

两表笔短接后，调节Ro使电表指针满偏，得

Ig=E/(r+Rg+Ro)

接入被测电阻Rx后通过电表的电流为

Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)

由于Ix与Rx对应，因此可指示被测电阻大小

(3)使用方法：机械调零、选择量程、欧姆调零、测量读数{注意挡位（倍率）}、拨off挡。

(4)注意：测量电阻时，要与原电路断开，选择量程使指针在中央附近，每次换挡要重新短接欧姆调零。

11.伏安法测电阻

电流表内接法：

电压表示数：U=UR+UA

电流表外接法：

电流表示数：I=IR+IV

Rx的测量值=U/I=(UA+UR)/IR=RA+Rx>R真

Rx的测量值=U/I=UR/(IR+IV)=RVRx/(RV+R)<R真

选用电路条件Rx>>RA [或Rx>(RARV)1/2]

选用电路条件Rx<<RV [或Rx<(RARV)1/2]

12.滑动变阻器在电路中的限流接法与分压接法

限流接法

电压调节范围小，电路简单，功耗小

便于调节电压的选择条件Rp>Rx

电压调节范围大，电路复杂，功耗较大

便于调节电压的选择条件Rp<Rx

注1）单位换算：1A=103mA=106μA;1kV=103V=106mA;1MΩ=103kΩ=106Ω

(2)各种材料的电阻率都随温度的变化而变化，金属电阻率随温度升高而增大；

(3)串联总电阻大于任何一个分电阻，并联总电阻小于任何一个分电阻；

(4)当电源有内阻时，外电路电阻增大时，总电流减小，路端电压增大；

(5)当外电路电阻等于电源电阻时，电源输出功率最大，此时的输出功率为E2/(2r);

抱歉有点多，你自己整理一下吧

6.pcb设计入门基础知识有哪些

前期准备 包括准备元件库和原理图。

在进行PCB设计之前，首先要准备好原理图SCH元件库和PCB元件封装库。 PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。

原则上先建立PC的元件封装库，再建立原理图SCH元件库。 PCB元件封装库要求较高，它直接影响PCB的安装；原理图SCH元件库要求相对宽松，但要注意定义好管脚属性和与PCB元件封装库的对应关系。

PCB结构设计 根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板框，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。 充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

PCB布局设计 PCB布局设计是PCB整个设计流程中的首个重要工序，越复杂的PCB板，布局的好坏越能直接影响到后期布线的实现难易程度。 布局设计依靠电路板设计师的电路基础功底与设计经验丰富程度，对电路板设计师属于较高级别的要求。

初级电路板设计师经验尚浅、适合小模块布局设计或整板难度较低的PCB布局设计任务。 扩展资料：PCB布局规则：1、在通常情况下，所有的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在底层。

2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般情况下不允许元件重叠；元件排列要紧凑，元件在整个版面上应分布均匀、疏密一致。3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM以上。

4、离电路板边缘一般不小于2MM.电路板的最佳形状为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
