模拟cmos(需要看懂拉扎维的coms模拟集成电路设计需要掌握哪些,具)

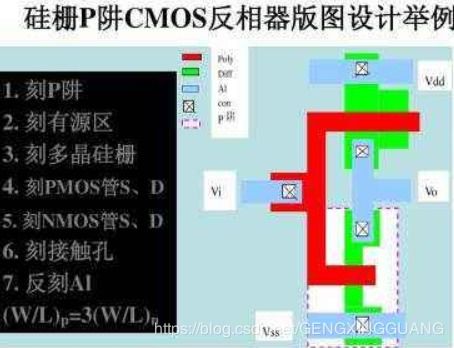

1.需要看懂拉扎维的coms模拟集成电路设计需要掌握哪些基础知识,具
这种问题应该多问问eetop或者度娘会更好一些。
转一下eetop的链接，以供参考：模拟集成电路设计三本经典教材学习经验分割线以下来自eetop论坛中模拟集成电路设计三本经典教材学习经验的回帖内容，作者：eetop论坛ID为“飞天白狐”。（不知道这个ID是不是真正的作者，也许是该ID引用自网络其他地方吧，总之向“模拟电路的四重境界”的作者致敬！）——————————————————————————————————————————三本书后，基本上你算入门了，可以跟大牛做项目了，然后多看IEEE的资料，（基准源，运放，比较器）是要继续训练的，（有位大侠谈过了，看帖子，模拟电路的四重境界--文章结尾有）。
然后再从CMOS 到BICMOS等等！！我再推荐两本好书（专业性更强）introducation to cmos op-amps and comparators;design of analogy chip 本人刚刚学习，说得不好，不专业，还请各位朋友多多提醒模拟电路的四重境界复旦攻读微电子专业模拟芯片设计方向研究生开始到现在五年工作经验，已经整整八年了，其间聆听过很多国内外专家的指点。最近，应朋友之邀，写一点心得体会和大家共享。
我记得本科刚毕业时，由于本人打算研究传感器的，后来阴差阳错进了复旦逸夫楼专用集成电路与系统国家重点实验室做研究生。现在想来这个实验室名字大有深意，只是当时惘然。
电路和系统，看上去是两个概念， 两个层次。 我同学有读电子学与信息系统方向研究生的，那时候知道他们是“系统”的， 而我们呢，是做模拟“电路”设计的，自然要偏向电路。
而模拟芯片设计初学者对奇思淫巧的电路总是很崇拜，尤其是这个领域的最权威的杂志JSSC (IEEE Journal of solid state circuits)， 以前非常喜欢看， 当时立志看完近二十年的文章，打通奇经八脉，总是憧憬啥时候咱也灌水一篇， 那时候国内在此杂志发的文章凤毛麟角， 就是在国外读博士，能够在上面发一篇也属优秀了。 读研时，我导师是郑增钰教授，李联老师当时已经退休，逸夫楼邀请李老师每个礼拜过来指导。
郑老师治学严谨，女中豪杰。李老师在模拟电路方面属于国内先驱人物，现在在很多公司被聘请为专家或顾问。
李老师在87年写的一本（运算放大器设计）；即使现在看来也是经典之作。李老师和郑老师是同班同学，所以很要好，我自然相对于我同学能够幸运地得到李老师的指点。
李老师和郑老师给我的培养方案是：先从运算放大器学起。所以我记得我刚开始从小电流源开始设计。
那时候感觉设计就是靠仿真调整参数。但是我却永远记住了李老师语重心长的话：运放是基础，运放设计弄好了，其他的也就容易了。
当时不大理解，我同学的课题都是AD/DA，锁相环等“高端”的东东，而李老师和郑老师却要我做“原始”的模块，我仅有的在（固体电子学） （国内的垃圾杂志）发过的一篇论文就是轨到轨（rail-to-rail）放大器。 做的过程中很郁闷，非常羡慕我同学的项目，但是感觉李老师和郑老师讲的总有他们道理，所以我就专门看JSSC运放方面的文章，基本上近20多年的全看了。
当时以为很懂这个了，后来工作后才发现其实还没懂。 所谓懂，是要真正融会贯通，否则塞在脑袋里的知识再多，也是死的。
但是运算放大器是模拟电路的基石，只有根基扎实方能枝繁叶茂，两位老师的良苦用心工作以后才明白。总的来说，在复旦，我感触最深的就是郑老师的严谨治学之风和李老师的这句话。
硕士毕业，去找工作，当时有几个offer。 我师兄孙立平， 李老师的关门弟子，推荐我去新涛科技，他说里面有个常仲元，鲁汶天主教大学博士，很厉害。
我听从师兄建议就去了。新涛当时已经被IDT以8500万美金收购了，成为国内第一家成功的芯片公司。
面试我的是公司创始人之一的总经理Howard. C. Yang（杨崇和）。 Howard是Oregon State University 的博士，锁相环专家。
面试时他当时要我画了一个两级放大器带Miller补偿的， 我很熟练。他说你面有个零点，我很奇怪，从没听过，云里雾里，后来才知道这个是Howard在国际上首先提出来的， 等效模型中有个电阻，他自己命名为杨氏电阻。
当时出于礼貌，不断点头。不过他们还是很满意，反正就这样进去了。
我呢，面试的惟一的遗憾是没见到常仲元， 大概他出差了。 进入新涛后，下了决心准备术业有专攻。
因为本科和研究生时喜欢物理，数学和哲学，花了些精力在这些上面。工作后就得真刀真枪的干了。
每天上班仿真之余和下班后，就狂看英文原版书。第一本就是现在流行的Razavi的那本书。
读了三遍。感觉大有收获。
那时候在新涛，初生牛犊不怕虎，应该来说，我还是做得很出色的，因此得到常总的赏识，被他评价为公司内最有potential的人。偶尔常总会过来指点一把，别人很羡慕。
其实我就记住了常总有次聊天时给我讲的心得， 他大意是说做模拟电路设计有三个境界：第一是会手算，意思是说pensile-to-paper， 电路其实应该手算的，仿真只是证明手算的结果。第二是，算后要思考，把电路变成一个直观的东西。
第三就是创造电路。 我大体上按照这三部曲进行的。
Razavi的那本书后面的习题我仔细算了。公司的项目中。
2.怎么正确使用CMOS模拟开关
开关在电路中起接通信号或断开信号的作用。
最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。CMOS模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。
1.四双向模拟开关CD4066 CD4066的引脚功能如图1所示。每个封装内部有4个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。
当控制端加高电平时，开关导通；当控制端加低电平时开关截止。模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。
模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为40MHz。各开关间的串扰很小，典型值为-50dB。
点击浏览下一页 2.单八路模拟开关CD4051 CD4051引脚功能见图2。CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
其真值表见表1。“INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰-峰值达15V的交流信号。例如，若模拟开关的供电电源VDD=+5V,VSS=0V，当VEE=-5V时，只要对此模拟开关施加0~5V的数字控制信号，就可控制幅度范围为-5V~+5V的模拟信号。
3.双四路模拟开关CD4052 CD4052的引脚功能见图3。CD4052相当于一个双刀四掷开关，具体接通哪一通道，由输入地址码AB来决定。
4.三组二路模拟开关CD4053 CD4053的引脚功能见图4。CD4053内部含有3组单刀双掷开关，3组开关具体接通哪一通道，由输入地址码ABC来决定。
5.十六路模拟开关CD4067 CD4067的引脚功能见图5。CD4067相当于一个单刀十六掷开关，具体接通哪一通道，由输入地址码ABCD来决定。
模拟开关典型应用举例 1.单按钮音量控制器 单按钮音量控制器电路见图6。VMOS管VT1作为一个可变电阻并接在音响装置的音量电位器输出端与地之间。
VT1的D极和S极之间的电阻随VGS成反比变化，因此控制VGS就可实现对音量大小的控制。VT1的G极接有3个模拟开关S1~S3和一个100μF的电容，其中100μF电容起电压保持作用。
由于VMOS管的G极和S极之间的电阻极高，故100μF电容上的电压可长时间基本保持不变。模拟开关S1为电容提供充电回路，当S1导通时，电源通过S1给电容充电，电容上电压不断增高，使VT1导通电阻越来越小，使音量也越来越小。
模拟开关S2为电容提供放电回路，当S2导通时，电容通过S2放电，电容上电压不断下降，使音量越来越大。模拟开关S3起开机音量复位作用，开机时，电源在S3控制端产生一短暂的正脉冲，使S3导通，由于与S3连接的电阻较小，故使电容很快充到一定的电压，使起始音量处于较小的状态。
F1~F6及其外围元件组成长短脉冲识别电路。静态时，F1、F2输入为高电平，当较长时间按压按钮开关AN时，F4输出变高，经100k电阻给3.3μF电容充电，当充电电压超过CMOS门转换电压时，F5输出由高变低，F6输出由低变高，模拟开关S2导通，100μF电容放电，音量变大。
与此同时，F1输出也变高，也给电容充电，但F1输出的一次正跳变不足以使电容上电压超过转换电压，故F2输出仍为高电平，F3输出低电平，模拟开关S1保持截止。当连续按动按钮开关AN时，F4输出也不断变化，输出为高时，给电容充电，而输出变低时，电容又很快通过二极管VD3放电，故电容上电压总是达不到转换电压，因此F6输出一直为低。
而此时F1输出连续高低变化，经二极管整流不断给电容充电，使3.3μF电容上电压迅速达到转换电压，F2输出变低，F3输出变高，模拟开关S1导通，给电容充电，音量变小。由此，利用一只按钮开关，实现了对音量的大小控制。
点击浏览下一页 2.四路视频信号切换器 四路视频信号切换器电路见图7。“与非”门YF3、YF4组成脉冲振荡器，振荡频率由100k电位器调节。
若嫌调节范围不够，可适当更换0.47μF电容和100k电阻。脉冲振荡器受YF1、YF2组成的双稳态电路的控制，按S1时，YF1输出低电平，脉冲振荡器停振；按S2时，YF1输出高电平，脉冲振荡器开始振荡。
脉冲振荡器的输出作为CD4017十进制计数器的时钟，使Y0~Y3依次出现高电平，相应的四个模拟开关依次导通，由Vi1~Vi4输入的视频信号被依次切换至输出端，完成了四路视频信号的切换。显然，增加一片CD4066可做成八路视频信号切换器，相应地，由Y0~Y7进行模拟开关控制，Y8连至Cr。
依此类推，可做成更多路数的视频信号切换器。而且，输入、输出也可以是其它形式的信号。
如要求视频、音频信号同传，则并接上相应数量的模拟开关即可。点击浏览下一页 3.数控电阻网络 图8示出数字控制电阻网络电阻值大小的电路。
在图8中，CD4066的四个独立开关分别并接在四个串接电阻上，电阻的值是按二进制位权关系选择的。当某个开。
3.cmos的使用方法（每一项,越详细越好）
BIOS详解（一） 对于不少新手，刷新BIOS还是比较神秘的。
而对于一些BIOS相关的知识，不少人也是一知半解。在这里，我们将对BIOS作一次全面的了解。
1、什么是BIOS BIOS是英文Basic Input Output System的缩略语，直译过来后中文名称就是基本输入输出系统。它的全称应该是ROM-BIOS，意思是只读存储器基本输入输出系统。
其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。有人认为既然BIOS是程序，那它就应该是属于软件，感觉就像自己常用的Word或Excel。
但也很多人不这么认为，因为它与一般的软件还是有一些区别，而且它与硬件的联系也是相当地紧密。形象地说，BIOS应该是连接软件程序与硬件设备的一座桥梁，负责解决硬件的即时要求。
一块主板性能优越与否，很大程度上就取决于BIOS程序的管理功能是否合理、先进。主板上的BIOS芯片或许是主板上唯一贴有标签的芯片，一般它是一块32针的双列直插式的集成电路，上面印有BIOS字样。
586以前的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用（紫外线照射会使EPROM内容丢失），不能随便撕下。586以后的ROM BIOS多采用EEPROM（电可擦写只读ROM），通过跳线开关和系统配带的驱动程序盘，可以对EEPROM进行重写，方便地实现BIOS升级。
常见的BIOS芯片有Award、AMI、Phoenix、MR等，在芯片上都能见到厂商的标记。 2、BIOS的作用 BIOS的主要作用有以下几方面： 首先是自检及初始化程序：计算机电源接通后，系统将有一个对内部各个设备进行检查的过程，这是由一个通常称之为POST(Power On Self Test/上电自检)的程序来完成，这也是BIOS程序的一个功能。
完整的自检包括了对CPU、640K基本内存、1M以上的扩展内存、ROM、主板、CMOS存贮器、串并口、显示卡、软硬盘子系统及键盘的测试。在自检过程中若发现问题，系统将给出提示信息或鸣笛警告。
如果没有任何问题，完成自检后BIOS将按照系统CMOS设置中的启动顺序搜寻软、硬盘驱动器及CDROM、网络服务器等有效的启动驱动器 ，读入操作系统引导记录，然后将系统控制权交给引导记录，由引导记录完成系统的启动，你就可以放心地使用你的宝贝了。其次是硬件中断处理：计算机开机的时候，BIOS会告诉CPU等硬件设备的中断号，当你操作时输入了使用某个硬件的命令后，它就会根据中断号使用相应的硬件来完成命令的工作，最后根据其中断号跳会原来的状态。
再有就是程序服务请求：从BIOS的定义可以知道它总是和计算机的输入输出设备打交道，它通过最特定的数据端口发出指令，发送或接收各类外部设备的数据，从而实现软件应用程序对硬件的操作。 BIOS详解（二） 不少朋友混淆了BIOS与CMOS的概念，这里就跟大家说说CMOS及其与BIOS的关系： CMOS是Complementary Metal Oxide Semiconductor的缩写，翻译出来的本意是互补金属氧化物半导体存储器，指一种大规模应用于集成电路芯片制造的原料。
但在这里CMOS的准确含义是指目前绝大多数计算机中都使用的一种用电池供电的可读写的RAM芯片。而BIOS的意义我们在前面已经解释过了。
那么，CMOS与BIOS到底有什么关系呢？CMOS是存储芯片，当然是属于硬件，它的作用是具有数据保存功能，但它也只能起到存储的作用，而不能对存储于其中的数据进行设置，要对CMOS中各项参数的设置就要通过专门的设置程序。现在多数厂家将CMOS的参数设置程序做到了BIOS芯片中，在计算机打开电源时按特殊的按键进入设置程序就可以方便地对系统进行设置。
也就是说BIOS中的系统设置程序是 完成CMOS参数设置的手段，而CMOS RAM是存放设置好的数据的场所，它们都与计算机的系统参数设置有很大关系。正因如此，便有？quot;CMOS设置和BIOS设置两种说法，其实，准确的说法应该是通过BIOS设置程序来对CMOS参数进行设置。
BIOS和CMOS是既相关联又有区别，CMOS设置和BIOS设置只是大家对设置过程简化的两种叫法，在这种意义上它们指的都是一会事。 CMOS存储芯片可以由主板的电池供电，即使系统掉电，存储的数据也不会丢失。
但如果拿掉电池会出现什么情况呢？问得好！如果电池没有电，或是突然接触出了问题，或是你把他取下来了，那么CMOS就会因为断电而丢掉内部存储的所有数据。只不过若真有这种情况发生的话也不是什么大问题，你可以换电池，或是检查接触不良的原因，总之保证CMOS有电。
再开机进入BIOS程序，选择主菜单中 的LOAD BIOS DEFAULTS或是LOAD SETUP DEFAULTS后回车，最后再确定输入Y回车即可。大家也许曾听其他玩家谈到过若忘记了开机密码就给CMOS放电的说法，其实也就是把包括密码在内的信息全丢掉，开机时就不需要输入密码了，再来重新写入数据。
4、升级BIOS的意义 升级BIOS的原因通常有以下几个： （1）提供对新的硬件或技术规范的支持。 电脑硬件技术发展太快，主板对于一些新硬件（如K6-III Celeron II 。
