变电安装(110kv变电站的电气安装部分涉及哪些知识内容)
1.110kv变电站的电气安装部分涉及哪些知识内容
重点熟悉国家标准GB50059-2011 《35~110kV变电所设计规范》、GB 50060-2008 《3~110kV 高压配电装置设计规范》、GB∕T 6451-2008 《油浸式电力变压器技术参数和要求》、GB 50545-2010 《110kV~750kV架空输电线路设计规范》、GB 50065-2011《 交流电气装置的接地设计规范》、GB 50062-2008 《电力装置的继电保护和自动装置设计规范》等，以及电力行业相关技术标准。
110kv变电站电气部分包括：

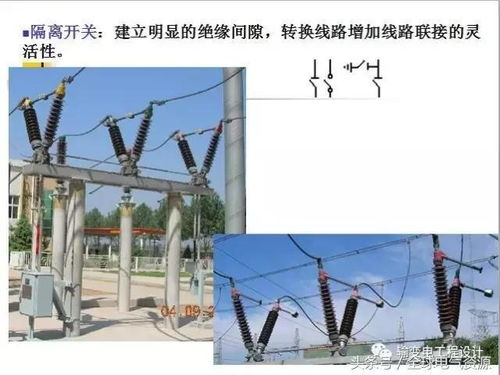

一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置
二次设备：综合自动化、五防闭锁、逆变、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等
2.电力安装的基本工法,如电缆敷设及桥架安装的基本知识
电力工程（electric power engineering），即与电能的生产、输送、分配有关的工程，广义上还包括把电作为动力和能源在多种领域中应用的工程。
同时可理解到送变电业扩工程。电能因易于转换、传输、控制，从19世纪80年代以后，已逐步取代蒸汽动力，成为现代社会物质文明与精神文明的技术基础。
20世纪以后，电能的生产主要靠火电厂、水电站和核电站。有条件的地方还利用潮汐、地热和风能来发电。
电能的输送和分配主要通过高、低压交流电力网络来实现。作为输电工程技术发展的方向，其重点是研究特高压（100万伏以上）交流输电与直流输电技术，形成更大的电力网络；同时还要研究超导体电能输送的技术问题。
20世纪出现的大型电力系统将发电、输电、变电、配电、用电诸环节综合为一个有机整体，成为社会物质生产部门中空间跨度最广、时间协调严格、层次分工极复杂的实体工程系统。作为能源的一种形式，电能有易于转换、运输方便、易于控制、便于使用、洁净和经济等许多优点。
从19世纪80年代以来，电力已逐步取代了作为18世纪产业革命技术基础的蒸汽机，成为现代社会人类物质文明与精神文明的技术基础。传输电能的传输，它和变电、配电、用电一起，构成电力系统的整体功能。
通过输电，把相距甚远的（可达数千千米）发电厂和负荷中心联系起来，使电能的开发和利用超越地域的限制。和其他能源的传输（如输煤、输油等）相比，输电的损耗小、效益高、灵活方便、易于调控、环境污染少；输电还可以将不同地点的发电厂连接起来，实行峰谷调节。
输电是电能利用优越性的重要体现，在现代化社会中，它是重要的能源动脉。输电线路按结构形式可分为架空输电线路和地下输电线路。
前者由线路杆塔、导线、绝缘子等构成，架设在地面上；后者主要用电缆，敷设在地下（或水下）。输电按所送电流性质可分为直流输电和交流输电。
19世纪80年代首先成功地实现了直流输电，后因受电压提不高的限制（输电容量大体与输电电压的平方成比例）19世纪末为交流输电所取代。交流输电的成功，迎来了20世纪电气化时代。
20世纪60年代以来，由于电力电子技术的发展，直流输电又有新发展，与交流输电相配合，形成交直流混合的电力系统。输电电压的高低是输电技术发展水平的主要标志。
到20世纪90年代，世界各国常用输电电压有220千伏及以上的高压输电330~765千伏的超高压输电，1000千伏及以上的特高压输电。变电电力系统中，发电厂将天然的一次能源转变成电能，向远方的电力用户送电，为了减小输电线路上的电能损耗及线路阻抗压降，需要将电压升高；为了满足电力用户安全的需要，又要将电压降低，并分配给各个用户，这就需要能升高和降低电压，并能分配电能的变电所。
所以变电所是电力系统中通过其变换电压、接受和分配电能的电工装置，它是联系发电厂和电力用户的中间环节，同时通过变电所将各电压等级的电网联系起来，变电所的作用是变换电压，传输和分配电能。变电所由电力变压器、配电装置、二次系统及必要的附属设备组成。
变压器是变电所的中心设备，变压器利用的是电磁感应原理。变压器配电装置是变电所中所有的开关电器、载流导体辅助设备连接在一起的装置。
其作用是接受和分配电能。配电装置主要由母线、高压断路器开关、电抗器线圈、互感器、电力电容器、避雷器、高压熔断器、二次设备及必要的其他辅助设备所组成。
二次设备是指一次系统状态测量、控制、监察和保护的设备装置。由这些设备构成的回路叫二次回路，总称二次系统。
二次系统的设备包含测量装置、控制装置、继电保护装置、自动控制装置、直流系统及必要的附属设备。电压等级电力系统电压等级有220V、380V(0.4 kV)、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV、750kV、1000kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。发电厂发电机有6 kV、10 kV与20kV三种，以20 kV为主，用户均为220V、380V(0.4 kV)低压系统。
根据《城市电力网规定设计规则》规定：输电网为1000kV、500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV(220V/380V)。发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。枢纽站电压等级一般为三。
3.箱变的安装以及基础设计需要考虑哪些方面内容
箱变基础也俗称逆变器和箱式变压器的建筑基础。通过在箱变基础上预埋钢板，为逆变器安装、箱变安装提供平衡、稳定的基础。在箱变基础处有穿通电缆的通道，为汇流箱出线至逆变器进线提供隐蔽通道以及逆变器出线至箱变低压侧进线提供通道。
箱变就是箱体式变电站，简单说就是把一个变电站装到一个彩钢板制作的房子中，这个箱体式变电站可以整体移动搬迁。最早的变电站是建在地面或地下的地面上，建成后不能整体搬迁，箱变就可以实现搬迁，箱变里面有变压器、高压配电柜或低压配电柜等配电设施。箱变基础就是这个箱体式变电站的安装基础，这个基础按照箱变的尺寸、重量、电缆安装、运行维护检修等需要设计。
4.变电站相关知识
1、交班前准备：值班长检查本值以来的运行工作，各站一次、二次设备运行状况与实际是否符合，检查整理“两票”，检查整理各种记录，检查整理工具、仪表；监盘人员应用传真机传报日电量；正、副值班员应协助清洁工做好清洁工作。
2、接班前准备：接班人员着装并佩戴岗位标志进行班前分工， 由班长领队进入变电站值班室，查阅各有关记录，了解设备运行状况。 3、交待运行情况：交班值班长向接班人员交待本值内变电站一次、二次运行情况；操作、异常和事故处理、发现和消除的设备缺陷情况；检修、试验等工作情况；安全措施；工具、仪表情况；记录薄使用情况；上级指示命令等。
4、现场检查：接班人员按分工对主控室二次设备及工具仪表；220kV系统和380V系统及安全用具；110kV系统；10kV系统等检查，检查完后向班长汇报，无疑问后办理交接班手续。 5、办理交接班手续：接班人员检查无问题后， 双方在值班记录薄上签字，记上交接班时间，接班值班长宣布交班人员下班。
6、常规工作：接班后在值班记录薄上作好检查记录，值班长核对时钟，检查各通讯是否畅通，检查调度录音， 并录入当日时间。根据站内工作计划和固定工作计划安排日常工作。
7、倒闸操作：由值班长（或当值正班）接受调度命令并录音， 向本次操作人员交待操作任务，并听调度命令录音， 同时监盘人作好命令记录，由操作人填写操作票，交监护人核对， 经值班长审查，得到调度立即执行的命令后，才进行操作， 操作完毕监护人向值班长报告，值班长向调度汇报命令执行情况。 8、事故处理：事故发生时，值班员跟据调度命令，检查及复归信号，观察仪表变化情况，检查出现的灯光信号及掉牌信号并作好记录，正、副值班员检查设备情况，同时提取故障录波信息，根据信号与设备检查结果，分析事故情况， 向调度详细汇报事故情况（必要时向有关上级领导汇报）， 按调度命令进行事故处理， 事故处理过程及进行的倒闸操作项目，按时间顺序做好记录，并填写好事故报表。
9、检修配合：遇有检修工作时， 由工作许可人（正值班员）填写工作票的许可人部分，当值其它人员布置现场安全措施，安全措施布置完后， 许可人与工作负责人同到现场交待现场安全措施及许可工作。 工作进行中，正、副值班员不断检查工作人员执行安全工作情况；工作结束，组织验收，督促检修人员清理打扫工作现场，做好检修记录及缺陷记录，办理工作结束手续，办理工作结束手续后，向调度汇报。
10、工作小结：当值工作结束后， 值班长组织全班人员进行工作小结，当值内常规工作情况、执行规程情况、“两票”执行情况、事故处理情况、检修配合情况等，总结经验，吸取教训， 提出改进措施。
5.供电局外线工需要懂的知识
首要工作 安全 关于安全方面的 你可以查看 《安规》 还有熟悉工作票制度 安全最重要
至于其他的方面的知识 我举例来说
变压器
要了解变压器的基本结构 工作原理 如高低压侧 还有变压器的参数 如变比 连接组别（每个连接组别都有特殊的功能 如防止高次谐波什么的）
容量 基本上一台多大的变压器用多大的电缆 配置多大的开关都有要求的 当然这都是设计设计好的 外线的人只要按照设计说明书 去做就是了
但是如果你想进一步发展自己了解这些是必须的
至于安装方面的 如变压器上面的避雷器 是安装在高压侧还是低压侧 避雷器哪个朝上哪个朝下
还有变压器的接地线 用的是哪种颜色 用多大平方的导线
连接变压器低压侧母排的规格（长宽高）根据变压器的容量计算低压侧的电流 根据电流选择多大载流量的 母排即算它的截面积 母排用的是铜排 还是铝牌
还有电机有些电机启动会发生浪涌 你要选择他的启动方式（星三角启动 还是变频启动）当然一线人员必须懂得各种启动方式的接线方式
说道接线方式 就要说道接线的工艺 工艺的话 布局和走线很重要（从这点可以直接看出你是一个专业的还是业余的工作人员）
从变压器衍生出来 还有电缆 是电缆有型号 载流量 还有电缆头制作
电缆头制作（正规的要有进网电工证 和上岗证） 电缆头制作有很多种类（如户外 户外 还有插拔式的 他们的制作方法都有区别 举例其中重要之一 就是电缆制作中 里面有外半导体 在做到这一步要注意什么 当然你要了解电缆的结构和他们分别的作用 eg 外半导体 ：均匀电场 ）
和电缆连接的还有高低压柜 说到柜体你要了解其结构类型 作用 还有会看二次图 接线图 原理图
说道柜体就要说道 微机保护 你要……不深入了
上面是大多是高压的 还有低压的 如电表的安装接线 当然也有工艺
还有线路的 线路上的爬杆 登高 立杆 杆与杆之间的杆距多少 每种杆都有上面左右和叫法 如角杆 、终端杆
说到杆 就要说道拉线 你要了解拉线的制作方法
很多了 但是说了这么说 你不一定都做 因为系统里分工很明确 一次就做一次的 二次就做二次的 线路的就管线路的 检修就做检修
万变不离其宗 安全第一 人身安全 电网安全
6.
箱式变电站建设运行中应注意的问题： 箱式变电站接地问题 （1）要正确地选用低压公共接地母线。
《高压/低压预装箱式变电站选用导则》DL/T537 2002第5.1条规定：接地导体应使用铜导体，其最小截面积不应小于30mm2。有些箱变为了节省成本选用铝材质是不符合规程要求的。
有些人认为这条线不通过工作电流，无足轻重，这是错误的。同时这条线有着有效降低故障接触电压，防止触电伤害的重要作用。
加大了这条线的截面积后，经过核算就可大大降低箱变内导电线路的选择面积，因而降低总体造价，应该是比较合算的。 （2）箱式变电站的接地网应深埋在1m以下 箱式变电站基础一般在10m2以下，尺寸相对较小，而其接地网则相对较大，要扩展到周边较远一些的地方，为了降低接地电阻还要加打一些垂直接地极。
为了减小接地电压分布不应向周边造成其它损害，接地网应尽量埋深一些。
