高频模拟电路(模拟电路是什么)

1.模拟电路基础知识是什么

模电就是处理模拟电子信号的东西（连续变化的电子信号，就像温度的连续变化一样），其实说全面点，模电包括“低频电子”和“高频电子”，普通电子专业的模电教材是低频的，而高频有专门的教材。

初学者先学低频吧。

这个知识就太多了，因为信号是很复杂的，用到的东西当然多了。

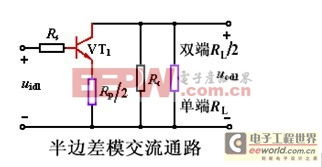

其实放大就是模电里很核心的一块内容的，不要单纯地去理解“放大”，要按照用途来理解，比如阻抗变换等等。. 其实对于初学者，能把二极管、三极管的原理与电路弄清楚就OK了，再适当地接触下电容和电感，把它们的典型电路和原理弄清楚了，模电就学成了。

2.模拟电路基础知识

原发布者：zhanghefangha

第1章电路的基础知识1.1电路和电路模型1.2电路中的主要物理量1.3电路的基本元件1.4基尔霍夫定律1.5基尔霍夫定律1.6简单电阻电路的分析方法第1章电路的基础知识本章要求：本章要求：1.理解电压与电流参考方向的意义；1.理解电压与电流参考方向的意义；理解电压与电流参考方向的意义2.理解电路的基本定律并能正确应用；理解电路的基本定律并能正确应用；3.了解电路的有载工作、开路与短路状态，了解电路的有载工作、开路与短路状态，理解电功率和额定值的意义；理解电功率和额定值的意义；4.会计算电路中各点的电位。会计算电路中各点的电位。1.1电路和电路模型电路是电流的通路，电路是电流的通路，是为了某种需要由电工设备或电路元件按一定方式组合而成。或电路元件按一定方式组合而成。1.电路的作用（1）实现电能的传输、分配与转换实现电能的传输、发电机升压变压器输电线降压变压器电灯电动机电炉。（2）实现信号的传递与处理（2）实现信号的传递与处理话筒扬声器放大器2.电路的组成部分电路的组成部分电源：电源提供电能的装置升压变压器输电线负载：负载取用电能的装置电灯电动机电炉。发电机降压变压器中间环节：传递、中间环节：传递、分配和控制电能的作用2.电路的组成部分2.电路的电路的组成部分信号源：信号源提供信息信号处理：信号处理：放大、调谐、放大、调谐、检波等话

3.模电,数电,高频,三个的概念及应用

【模电】：模拟电路、模拟电子技术。平常用的音响、电话、早期电视、收音机、直流稳压电源等都有模拟电子元件组成的电路单元。用连续变化的电信号反应实际的物理量变化。

【数电】：数字电路、数字电子技术。数码产品都有数字电路（或元件）组成，但或多或少都还包含一些模拟电路（纯粹的数字电路根本无实际意义，不能成为产品）。用数字【通断】、【开关】、【0和1】、【状态】来表示物理量的变化，就是把物理量【量化】为【数字】来描述。

【高频】，在电子电路范畴里，指信号频率在几十MHz甚至几百MHz以上的电路。通常在频率高到一定程度，就不能直接用【低频小信号】的近似分析方法了，高频环境下，【分布参数】具有足够的影响，因此，设计、分析高频电路要用更为复杂的理论（通常与高等数学、函数变换有关），头大ING。

4.比较专业的解释一下高频模拟电路,低频模拟电路和数字电路

首先关于数电和模电：先一句话概括模电 就是处理模拟信号的电路，数电 就是处理数字信号的电路。

由自然界 产生的信号 ，基本是模拟信号（比如我们听到一段声音，看到的一段图像），他是时变信号，这种信号在他的度量连续范围内，可以取得 任意值。而数字信号也是时变信号，但他在任意时刻只呈现两种离散值（可以定义为"0"和"1"，，或者"真"和"假"，或者"开"，"关"等等任意定义）中的 一个值！然而数字系统的原始输入并不是刚好是 0,1或者 真、假 这样的逻辑输入。

而是把真实模拟信号量化。也就是规定一定范围的信号为“0”，规定一段信号的范围为“1”，即 称为划定了门限。

这样把模拟量转化成逻辑量，按一定编码规则记录了真实的模拟信息。所以数字电路电路的本质其实就是 开关电路 因为用 开和关 就可以表示两个逻辑信号。

数电的最基本器件——门电路，就是由开关电路组成的。所以数电与模电相比的主要优势在：1.数字系统更易于设计：因为开关电路不必考虑 精确的电流电压大小值，只考虑高低也就是范围。

2.精度高，抗干扰性强：信号数字化保存之后，精度不会损失。比真实模拟信号好保存。

3.可编程性好：模拟电路也可编程，但不用想也知道会多复杂。

4.集成度更高：开关电路比 千遍万化的模拟电路更容易集成化，没有那么多电容、电感等元件 ，主要有 CMOS晶体管组成，集成成本低。

易于保存。同样数电有明显缺点：1.现实世界 主要是模拟量；2.处理数字信号花费时间：要采样、量化、编码。

经过以上分析已经能够发现一个问题了，那就是 一个数字系统输入是真实模拟信号，同样人在接受数字系统的输出信号 也只能识别经过解码还原出来模拟的信号。

其实这输入和输出的模拟信号也不是真正的原始真实世界的信号 是必须经过加工，处理了的模拟信号。简单说模拟信号也必须满足一定条件才能 进行数模 、模数转换。

所以事实证明 不管数字电路如何先进 ，模拟电路的作用很难，甚至不可能被相应的数字电路所替代！关于高频和低频：首先电路设计的高频和无线电通信里划分的那个高频电磁波（HF波段）是两码事！为什么电路里要分高频，低频？ 因为：1.高频时半导体元件元件特性会与低频时候发生改变：高频信号下，半导体的PN结形成空间电荷区里，空间电荷因为PN结外加电压变化而快速变化，引起充放电效应明显， 即产生了在低频下可忽视的PN结电容效应，直接导致电路发生了改变，低频电路的晶体管电路模型不再适用。2.在高频时候，电子元件产生的噪声影响会加剧。

高频和低频时的噪声类型也不同。模拟电路里噪声处理是非常重要的一环。

3.高频产生的电共振效应，即谐振现象，引出了有别于低频的电路设计方式。4.元件寄生效应：类似PN结电容效应那样 频率搞到一定程度导线之间，导线和电路板之间，以及各元件之间，也会引起电容效应。

同时高频产生磁场效应，使得 导线自身、各元件自身会产生寄生电感效应。5.趋肤效应：当通过导体的电流频率升高，产生交变磁场，由洛伦茨作用产生了阻碍电流变化的感应电场，有磁场分布关系可以知道这个感应电场在导体中心最强，而趋于导体表面减弱。

这导致了高频时导体电流只能在导体表面传播，交流电阻变大。6.高频辐射效应：频率高到一定程度 由于能量辐射到空气中，电流减小，相当于高频电阻增加。

那么究竟什么是高频呢？电路里高于音频（20k）就是高频，他的上限是个什么范围呢？其实他没有确定的范围！一种看法是 只要还能用集总参数，即 电“路”的方法来分析电路就仍然是高频。也就是说他是一个相对的概念。

我们知道当电路的几何尺寸与信号的波长长度相当时 传统电路的集总参数电路定律（如欧姆定律等）就不再适用了，这时候要用麦克斯韦方程组的方法来分析电路。但是，假如：对于 频率 3GHZ 的微波信号 （波长 = 光速/频率），波长为10毫米 。

如果把电路几何尺寸做的非常小，电路集成在不到10毫米的基片上 ，使得电路几何尺寸任然可以远小于信号波长 那么我们仍然可以用 “路”的方法来分析电路。所以"高频"在电路里是个模糊概念。

至于数字电路里 我已经揭示了 数字电路本质是开关电路 ，我们不用频率高低来划分，而用 开关 的速度来划分，即常听到 “高速、低速”数字电路的说法了。但事实上高速数字电路与模拟高频电路确实存在知识的交叉点。

以上OVER！ 补充问题回答：频率当然是电路所处理的信号频率了（电路里信号可以是电压也可以是电流形式，甚至电磁波的形式，具体看什么样的电路啦） 总之电路设计的高频就是20khz以上的信号，至于上限范围是没有确定义，是相对的概念，所以高频的范围很大的。无线电波里高频 商业划分的 HF波段： 3M-30M HZ 的电磁波。

5.什么是高频数字电路/模拟电路

高频电路说白了就是无线电电路，但是不涉及微波电路（微波用于处理一千兆赫兹以上电路，要从物理学的电磁场入手，跟我们常见的电路很不一样），用于无线电波发射、接收、调制、解调、放大等等。

数字电路处理数字信号，数字信号只有高低两种信号（比如，CMOS工艺的数字电路工作范围0-3.3伏，0-0.8伏认为是低电平，2.4-3.3伏认为是高电平，其他电压认为是无效，将所有电信号分成高低电平组成的序列），适于高速处理、高精度处理、和计算机接口，直接用计算机处理。

模拟电路不将电平区分，所有连续信号一起处理（自然界的宏观物理量都是连续的），用于电源、放大、滤波等等。

模拟电路和高频电路实际很接近，只是电路工作频率高了，许多元器件的物理特性发生改变，处理方法和所处理的问题就不同了。

6.高频电子怎么学

高频部分，先要对发射机和接收机有一个框架的梗概了解。

任何一本高频的书，接收机部分，都是超外差式收音机。接收机模块框图是：

天线-&gt；高频小信号放大器-&gt；变频（混频）-&gt；中频放大电路-&gt；检波电路-&gt；低频放大电路-&gt；耳机/+功放+喇叭

本振-&gt；变频（混频）

这里要注意一下，什么叫做超外差收音机，以及中频频率和利用中频的作用。这是超外差收音机不同与其他接收机的地方。

然后到了发射机部分：

MIC-&gt；低频放大器-&gt；混频-&gt；高频放大器-&gt；高频功率放大器-&gt；天线

本振 -&gt；混频

有了这个框图以后，你的思路就会清楚很多了。

然后，用填充的办法，填写这些模块电路的具体电路实现形式。

比如混频器，实际上就是一个乘法电路。本振电路，就可以由三点式电路构成，或者其他的电路实现。

7.高频电路怎么学

理论+实践

高频电路理论性很强，所以首先要搞清楚各种概念和记住重要结论，有可能的话尝试推导各种公式，达到熟练掌握的程度。对几类常见电路比如振荡器、频谱搬移电路、射频功放、调频与鉴频器、锁相环等基本组成和工作原理心中有数。

高频电路实践性很强，要学好高频电路必须进行大量的实验和长期的开发制作。这要分两个阶段：第一阶段配合理论学习，对单元电路的细节以及工作原理做反复的实验验证，当然实验工具和实验条件没有的话是要自己创造的。第二阶段要进行综合的设计与制作，比如简单的调频无线话筒，复杂点的比如远距离无线数据传输。这样下来对高频电路就达到基本入门了。
