高低压配电柜ppt(哪位知道高低压配电柜)
1.哪位知道高低压配电柜基础知识
高低压配电柜基础知识问答
1、低压配电设备主要产品：
低压配电屏、开关柜、开关板、照明箱、动力箱和电动机控制中心。
2、电控设备和配电设备产品的主要区别：
电控设备功能以控制为主，配电设备的功能则以传输为主。
3、影响触电对人体危害程度的因素有哪些？
电流的大小、电流的持续时间、电流的流经途径、人体的电阻及电流的频率等因素。
4、触电的类型？
直接触电、间接触电、感应电压电击、雷电电击、静电电击。
5、在电气设备工作，保证安全的组织措施有哪些？
工作票制度 、操作票制度 、清查现场和全面交底制度 、工作许可制度 、工作监护制 、工作间断和工作转移制度 和 工作终结和送电制度 。
6、变电站（所）常用直流电源有哪些？
蓄电池、硅流和电容储能。
7、哪些电气设备必须进行接地或接零保护？
①、发电机、变压器、电动机、高低压电器和照明器具的底座和外壳；②、互感器的二次线圈；③、配电盘和控制盘的框架；④、电动设备的传动装置；⑤、屋内外配电装置的金属架构，混凝土架和金属围栏；⑥、电缆头和电缆盒外壳，电缆外皮与穿线钢管；⑦、电力线路的杆塔和装在配电线路电杆上的开关设备及电容器。
8、高压设备发生接地故障时，人体接地点的安全距离是多少？
室内应大于4 m，室外应大8 m。
2.高低压开关柜（成套设备）设计·····知识,求教~~~
对于开关柜的机械设计，需要分成两部分：
其一：产品设计；其二：工程应用设计；
对于产品设计，又分为两类：
第一类：创新设计；即产品从无到有；（即参照的对象少，没有成型产品可比对）
第二类：改进设计；即在已有产品的基础上，针对市场要求，进行改进；此时目标和过程比较确定，更多地是工作量的问题；
对于工程应用设计，更多的是在标准产品的基础上，针对客户定制化的要求，比如增加一个电流表，就需要在门板上多开一个孔；多安装一个特殊物料，就需要设计一个特殊支撑；特殊的母线进出线，可能需要对母线或支撑做特殊设计等。总的来说，都属于工程应用范畴。
综上：国内的开关厂，基本不做新产品设计；最多是旧产品的升级；因此，如果是此类改进型设计，需要的知识主要涉及：机械结构功能实现及验证；制造工艺选定及验证（图纸确认前就要有所了解）；制造经济性考虑（需要对各种加工方式比较熟悉，知道多少钱能作出这种件，并在多种实现方式之间根据产量做出对比）；电气绝缘知识；电气柜温升方面知识；电气柜动热稳定方面知识；等等。
如果是工程应用，那就相对简单些，会有一些以前的方案供参考，在此基础上修修改改就好了；但想做好，还是需要上述的大量知识积累。
希望对你有帮助！
3.高压的基础知识
高压开关柜、成套低压配电柜及动力开关柜安装一、工艺流程二、材料供应及注意事项本工程高压开关柜型号为KYN28，共14面，其中断路器柜9面，电压互感器柜4面，翻线柜1面。

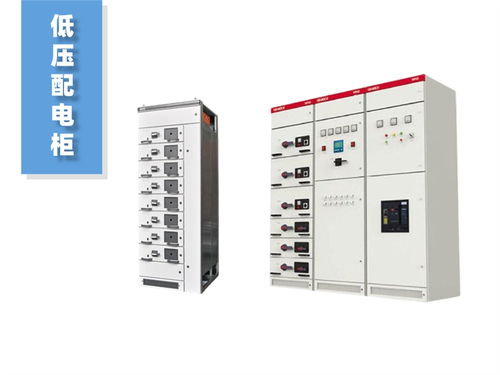

本工程中所有低压配电柜按设计要求均选用GCS型，共计38面。其中电容柜6面。
此型配电柜结构紧凑，防护性能强。产品订货应选用原两部定点认证厂家，设备订货宜按排在具备安装条件时到货，设备进场后，应存放在现场设备库内，邀请甲方共同进行开箱检查，制造厂的技术文件应齐全，型号、规格应符合设计要求，附件备件齐全。
柜体外观应无损伤及变形，油漆完整无损，柜内部电器装置及元件、绝缘瓷件齐全，无损伤及裂纹等缺陷。三、安装前准备在安装前先落实土建如下工作是否已经完成：（一）、屋顶、楼板是否已施工完成，屋面、地面是否有渗漏现象；（二）、配电房、设备房的室内装饰工程是否已全面完成；（三）、各类预埋件是否已安装完成，是否符合设备安装条件；（四）、房间门窗是否安装完成；（五）、设备安装开始后不能再进行施工的其它工序是否全部完成。
高低压柜安装时，用叉车沿地下一层汽车坡道运到变配电室的最近距离后，改用人工倒链倒运，动力柜可用人力搬运，搬运过程中要固定牢靠，以防受力不均，柜体变形或损坏部件。五、基础型钢制作安装根据图纸要求，柜成排排列，安装在基础型钢上，配电室选用槽10的型钢。
制作时先将有弯的槽钢矫平矫直，再按图纸要求预制加工好基础型钢，并进行除锈。基础型钢制好后，按图纸所标位置配合土建工程进行预埋。
安装基础槽钢时，应用水平尺找平、找正。基础槽钢安装的不平直度及水平度，每米长时应小于1mm，全长时应小于5mm。
埋设的配电柜的基础槽钢应做良好的接地。根据设计要求接地扁钢，两端分别与接地网进行焊接，焊接面为扁钢宽度的2倍。
槽钢上安装柜体，柜找正时，柜与槽钢之间采用0.5mm铁片进行调整，但每处垫片最多不能超过3片。找平找正后，应盘面一致，排列整齐，柜与柜之间与柜体与侧挡板均应用螺栓拧紧，柜之间接缝处的缝隙应小于2mm 柜基础槽钢的顶部与侧面接缝处的允许安装偏差如表：项 目 允 许偏 差（mm） 检 验方 法1 基 础型 钢 顶部平直度 每米（全长） 1(5) 各抽查5处。
拉吊线尺量或用塞尺测量。每项各检测一点2 侧面平直度 每米（全长） 1(5) 3 柜盘安装 每米垂直度 1.5 4 盘顶垂直度 相邻两盘 2 成排 5 5 盘面平整度 相邻两盘 1 成排 5 6 盘间接缝 2 柜的接地应牢固良好。
每台柜宜单独与基础型钢做接地连接，每台柜从后面左下部的基础型钢侧面焊上鼻子，用不小于6mm2铜导线与柜上的接地端子连接牢固。各柜之间采用母线连接，母线矫正、下料、加工、安装涂色刷油等均采用规范要求。
配电柜就位后一律采用螺栓与基础槽钢压接固定，严禁直接焊接。配电柜单独排列或成排排列时，其垂直度、水平度偏差以及盘面偏差和盘柜间接缝的总体偏差应满足下表要求：序 号 项 目 允许偏差（mm）1 垂直度（每米） <1.52 水平度 相邻两盘顶部 <2 成排盘顶部 <53 盘面偏差 相邻两盘边 <1 成排盘面 <54 盘 间 接 缝 <2本工程中所有的配电柜内均分设工作零母排（N）及保护零母排（PE）以便分别压接工作零线、保护零线，配电柜的门不论门上是否有电器元件一律采用黄、绿双色软线与柜内PE母排连接。
六、注意事项本工程选用GCS型抽屉式低压配电柜。在柜体安装前应注意检查以下各点，以保证使用要求：（一）、抽屉推拉应灵活轻便，无卡阻、碰撞现象，同种规格的抽屉之间能灵活互换。
（二）、抽屉的机械联锁及电气联锁装置应动作正确可靠，在断路器分闸后隔离开关才能分开。（三）、动触头与静触头的中心线应一致，触头接触紧密，以保证大电流通过触头不会过热。
同时，抽屉与柜体间的二次回路连接插件亦能保持良好的接触。（四）、抽屉与柜体间的接触及柜体与框架间的接触应良好，抽屉与柜体间接地触头应紧密。
当抽屉推入时，接地触头应比主触头先接触闭合，拉出时则相反。低压配电柜的订货安装应综合考虑与外部设备的连接，如与封闭式母线、电缆桥架的连接等，柜内预留的连接铜排相序应与母线槽相配合，相间距一致，电缆进入柜内与柜体之间的密封处理一律采用宝塔型橡胶密封圈，并在进入柜。
4.高低压柜体结构设计都学要那些知识谢谢
楼上的回答太过空泛，实际上你从事的专业并不是研究，而是设计。你要学的主要是变配电的一、二次设计，这才是最重要的。因为你去成套厂做设计时柜型都是现成的，高压的比如KYN，低压的如GCK，其柜内结构早已定型，并且有标准图集。根本用不着你去学材料力学计算它的力学性能。你要做的是设计出一、二次回路然后选型（选设备）、考虑尺寸（能不能装下）、按绝缘等级计算安全距离（设备之间的间隔）、排布二次线路、画出柜内及柜面布置图（工艺图）。你的任务就完成了。
所以，你真正要学的是电力一次回路设计、二次回路设计，当然电工学基础是肯定要有的，要不然你从那动手也不知道。
说句实话，数控专业转行做成套设计似乎有点难度，你得下很大的决心才行。
5.高压开关柜基础知识培训试题有木啊
一、填空题（每空5分，共50分）
1、高压开关柜按照安全等级分为：铠装式 、间隔式 和箱式。
2、高压开关柜的互感器包括：电流互感器、电压互感器 和 零序互感器 。
3、电压互感器V-V 接线一般用于计量或只提供电压或需要提供电源 的场合；电压互感器Y-Y 接线一般用于有微机保护的配电系统中，提供零序电压时用 的场合。
4、高压开关柜按柜内主元件的种类可分为： 断路器柜、F-C回路开关柜、环网柜。
5、接地开关的选择应考虑： 额定电压、额定绝缘水平、额定短时耐受电流 、额定峰值耐受电流、短路关合电流。
二、问答题
(1)高压开关柜中常说的“五防”设计，主要是哪五种防护措施的设计要求？（25分）
答：1、防止带负荷分、合隔离开关和隔离插头；
2、防止误分、误合断路器、负荷开关和接触器；
3、防止接地开关处在合闸位置时关合断路器、负荷开关等；
4、防止带电误合接地开关；
5、防止误入带电间隔
(2)从灭弧装置的设置上来阐述隔离开关、负荷开关、断路器三种元件的不同之处（15分）
答：隔离开关无灭弧装置，没有快速分断装置；负荷开关有简单灭弧装置，有快速分断装置；有完善的灭弧装置。
3、从下图的高压开关柜KYN28-12的一次方案图中，说明图示部分所代表一次元件的名称。（10分）
答：1代表断路器；
2代表电流互感器
3代表接地开关
4代表带电显示装置及传感器
