cad立面图(画CAD立面注意什么)
1.画CAD立面注意什么
内容挺多的，不求多么仔细的看，希望大概浏览，明白注意事项，希望能帮助你更快进步。
工程图（机械图）的图形种类 1、边框型：处轮廓基本水平或垂直并有尺寸。 2、点中心型：处边框多为曲线并平骨连接的。
3、对称型：上下或左右对称。 一、边框型图形 1、边框型图形的绘法 沿尺寸线绘制外边框 从外向内沿尺寸线推出内部细节 2、由此类图形涉及知识 ⑴未知线段：未明示未定义的线段（在作图中未知线段后划） ⑵修剪：多种修剪方法（单修、多修、全选、不选） ⑶圆角：可对两直线、矩形、平行线、圆等进行圆角。
⑷倒角：方角（三种）——斜45度（即倒角两边距离相等，标记为C）——倒不等距角——角度倒角 ⑸打断：两种（第一次点则此点为默认起点；重新确定起、终点） ⑹对象捕捉：拾取对象的一些固定点（透明命令：不打断当前执行的命令的命令如常用的动态开关如捕捉、追踪的打开与关闭）捕捉中有自动捕捉与目标捕捉 ⑺对象追踪：与捕捉点保持一定关系（水平与垂直），追踪点奇次有效，偶次无效。重点追踪：TT,TK,FROM，极轴追踪 二、绘制工具条 ⒈线（略） ⒉参照线（XLINE）：制表格以及辅助线等 ⒊多段线：直线与圆孤（工程图中常用这些） ⒋矩形：ID命令 ⒌多边形：机械图常用正6边形，建筑平面图常用8边形 知道两顶点距离用I方式 ……两边…………C方式 ⒍圆孤：工程图（机械图）少用圆孤常用画相切圆的方法代替 ⒎圆：2P、3P、TTR ⒏样条曲线：表示：小区平面图中的湖及工程图中的断裂线，部面界线等。
⒐多线：建筑平面中涉及墙中讲 第三节 本节重点：点中心图型形的画法及相切、编辑工具条 图纸：白图——底图——蓝图 一、点中心型图形 1、绘法：确定并绘出重要的布局线（点划线与尺寸线）——绘已知线——连未知线——修剪与清理（对复杂物体修剪利用沿所要的左右修剪）此类图形的绘制有很多的技巧性。 2、涉及相切：直线与圆（直线与单圆单点；直线与双圆上切点TAN强行捕捉切点） 圆与圆：8个相切圆 圆与直线 3、夹点的使用（物体的关键点） 二、编辑工具 1、陈列：二种方式 2、移动；注意基点的选择 3、复制；注意多重复制 4、偏移：与复制有区别T 5、旋转：注意基点（R） 6、拉伸：要选物体拉伸部位常用CP的选法 7、拉长与延伸可用夹点的编辑进行取代。

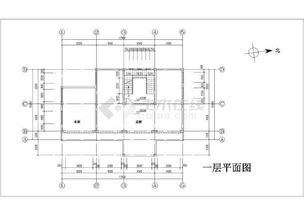

三种右击菜单（不选、选择、命令） 三、标准工程图的内容：（图纸元素） 1、图幅：图纸的大小 2、标题与标题栏外边框 3、图形：图形中最重要的 4、注释与标注；图纸中是主要的 5、注释文字：如技术要求等。 6、图层 一、对称型图形 1、其图形的绘法： 绘制对称线 按边框图形的绘制方法绘制一半 镜像 填充 2、由此涉及的工具 ⑴镜像：镜像线的不同，以及文字镜像（MIRRTEXT） ⑵图案填充：机械图中只能用45度斜剖线及ANSI图案，建筑中可用其它的定义图案（不同的物体要赋于不同的材质，修改材质的角度和比例） 注意填充时关联与不关联 无边界填充时先作边界再填充 孤岛检测 ⑶夹点编辑（关键点，物体主要的点） 二、多视图图形（有多个视图的图形） 多视图图形的画法时的注意 不是一次完成多个视图 应优先选择易画的视图 学会在别的视图中找尺寸 绘图中的计算原则 一般情况下，不进行超过两步的计算 三、图幅与标题栏 1、图幅的种类与格式 2、机械图中的标题栏及其中注意事项 多线的定义以及建筑平面图 一、多线的使用 多线的格式 比例：常设为1，大等1时放大 对正：上对正以外墙边为起点 无对则以中心线为起点 下对正则以内墙线为起点 二、块的知识 三、建筑平面图 建筑设计中建筑施工图中最基本的图：平面图 1、建筑平面图：即为房屋的水平剖视图，假想用水平平面经门窗洞口处将房屋剖开后得到正投影图。
2、绘图步骤 设图形界限并切换到建筑图限 定义多线格式（即内墙与外墙的多线格式） 按边框图形画法绘制外框 沿墙体尺寸绘制内墙 修改多线交叉格式 分解多线并进行修剪预留门的位置 定义门、窗块，插入块 绘制楼梯及栏榄 插入内部设施块 3、常用建筑类设施 门及窗： 门的边距墙的中边为250MM或200MM，大门宽约为950MM（单门） 窗的厚度常为362MM，二开窗长约为1点5米，三开窗约为1点8米 图中外墙一般为360MM，内墙为240MM 4、复杂建筑平面图绘图 绘制墙体标记线（墙轴线） 记录处墙体经过的墙线坐标并依次绘制 按一般平面图绘图方法绘制 四、家装平面图 具有明确内部设施的建筑平面图 1、细节部分 图中部分物品：可在CAD的设计中心文件中找，对块要缩放可用对象属性进行更改。 图中具有内部设施，表示某单无即可，标注尺寸大多为内边标注。
2、绘图步骤 前面的步骤同建筑平面图 后面的步骤为： 插入家俱 填充（主要为墙体与地板） 转换为位图 选择色块润色 五、制图步骤 确定图幅（并设环境） 确定图层 绘图形 标注 注文字与标题栏 布局 打印 1、图层 使用图层因为复杂图常是多个人共同完成，同时也便于找印不同部分，也为了看图方便。 一般机械图图层：0层（外轮廓线层；对称线层；不可轮廓线层；填充层；文字层；标注层。
一般建筑图图层：墙体。
2.建筑立面图的基本内容有哪些
建筑立面图的基本内容：
1、表达房屋外墙面上可见的全部内容，如散水、台阶、雨水管、花池、勒角、门头、门窗、雨罩、阳台、檐口等，以及屋顶的构造形式。
2、表明建筑物外形高度方向的三道尺寸。及建筑物总高度、分层高度和细部高度。本建筑物的总高度为24.95m，层高为3m，室内外高差为450mm，窗台高为900mm等。
3、表明各部位的标高，便于查找高度上的位置。
4、表明首尾轴线号。
5、表明外墙各部位建筑装饰材料做法，浅蓝灰色面砖饰面。
6、表明局部或外墙索引。
7、表明门窗的式样及开启方式。
8、标注两端外墙定位轴线；书写图名与比例。
9、标注详图索引符号和必要的文字说明。
10、表明外墙面上各种构配件、装饰物的形状、用料和具体做法；建筑正立面图。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
3.三步教您如何学会画CAD施工图（平面、立面、剖面）
解决之道就是要会识图，要看得懂图上档注的含义，代表什么材质，代表什么高度，代表什么层次，这方面有很多学习书籍，比如《室内设计工程制图方法及实例》，掌握起来也是相对容易的。同时，在看施工图时，最好能有相应的效果图对照来看，这样更有利于从立体的角度去理解平面的图纸。
第二， 就是因为对施工及材料应用不懂，所以即使会画图，却不懂为什么这样画，为什么要这样表示，没有把原理弄清楚，也就没有理解，也就无法消化吸收，所以也就无从下手。这方面的知识也可以先通过书籍或论坛资料学习，《室内装饰材料与施工——室内设计专业 》，再到材料市场了解实际市场情况，同时还要经常下工地，多向工人学习，了解施工步骤，以及各种材料在现实使用中会遇到的一些情况，该如何去解决，经过这些后，我们就会明白哪些地方如何用图纸来表示，哪些地方该如何处理会达到更理想的效果。
第三， 也就是对图纸的形成原因不了解。首先平面图，大家可能都能较好的理解，确实，平面图其实就是俯视图，也就是水平投影图，也就是你从上往下看，看到的是什么形状就画什么形状就OK了；再说立面图，其实就是你站在一面墙正前方，看到这面墙是什么形状，上面的造型是什么形状，就画什么样，也就是垂直投影图；还有一个复杂一点的就是剖面图（节点图），说简单一点就是把一个物体剖开，剖开的那个断面是什么形状就画什么样。当然，这一切最后都得标上相应的尺寸与材质、颜色、层次高度等。
4.cad室内设计立面图应注意哪些细节
立面设计时要注意的问题：
(1) 立面分格的准确性（根据平面、剖面定）；
(2) 立面上幕墙面板的材料、包柱包梁材料、雨蓬、铝合金门窗 及特殊造型材料的颜 色、厚度、表面处理等需要标明；
(3) 立面图上还需要标明每块幕墙的顶标高和底标高；
(4) 最好是在立面上表明水平和竖向分格尺寸，但考虑到图纸清晰程度也可以不标，但 在平面和剖面及大样图中一定要详细的表明；
(5) 立面图上轴线位置要准确的表示出来；
(6) 立面图必须清楚地表达水平和竖向分格，立面图必须清楚标明幕墙 饰面材料的品 种； （如果是玻璃要表明玻璃厚度、颜色、表面处理；如果是石材要标明石材厚度、颜色； 如果是金属板材要标明金属板的材质、厚度、表面处理、是否需衬保温面等要求。）
(7) 不同面之间的阴阳角转折线必须表示出来（转折线加粗）；
(8) 立面图中不同的材料应用不同的填充来区分，所以图例不可缺少。
5.画cad立面图的诀窍
如何替换找不到的原文字体？
复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹（font）把里面的hztxt.shx 复制一份，重新命名为jd.shx，然后在把XX.shx放到font里面，在重新打开此图就可以了。以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。
2.如何删除顽固图层？
方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块，又在另一图层中插入了这个块，那么这个不要的图层是不能用这种方法删除的。方法2： 选择需要留下的图形，然后选择文件菜单->；输出->；块文件，这样的块文件就是中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3.打开旧图遇到异常错误而中断退出怎么办？
新建一个图形文件，而把旧图以图块形式插入即可。
4.在AUTOCAD 中插入EXCEL 表格的方法。
复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图元--确定--选择插入点—插入后炸开即可。
5.在Word 文档中插入AutoCAD 图形的发法。
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色（工具-选项-显示-颜色）。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想，可以利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。
6.将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？
用VIEWRES命令，将它设得大一些，可改变图形质量。
7.将AutoCAD中的图形插入WORD时的线宽问题。
当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在Word里面打印时，打印出来的宽度大于0.5mm）。注意：必须在CAD里面激活线宽显示，如果从Word里面双击编辑过图片，请重新检查激活线宽。当需要的线宽在0.25--0.5之间时，请使用多段线设置宽度。
8.AutoCAD 在XP操作系统下打印时致命错误怎么办？
这跟AutoCAD 2002及以上版本使用打印戳记有关。在2000版时，增补的打印戳记功能就有很多的BUG，这个功能在2002版本后就直接做为AutoCAD功能。该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会出错。所以在XP系统中最好不要去开启该功能。如果你已经不幸开启了该功能而使AutoCAD在打印时出现致命错误，解决的方法只能是这样：在AutoCAD的根目录下找到AcPltStamp.arx文件，把它改为其它名称或删除掉，这样再进行打印就不会再出错了，但也少了打印戳记的功能，该方法对于2002版及2004版均有效。
9.在AutoCAD2002 中移动文字就出错是什么缘故？
移动文字时注意不要跨越尺寸线等文本，否则cad就会出现致命错误，取消正交绕过这些对象。
10.打开dwg文件时，系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid”，告诉用户文件不能打开怎么办？
