建筑电气施工图识图(建筑电气平面图识图详解：如何看建筑电气)

1.建筑电气平面图识图详解：如何看建筑电气

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

1、看建筑物概况

楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。

2、看各支路用电器的种类、功率及布置

比如：图中灯具标注的—般内容有，灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。

3、看导线的根数和走向

各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是： 首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按“电源一导线一照明及其它电气设备”的顺序将回路连通。

4、看电气设备的安装位置

由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。

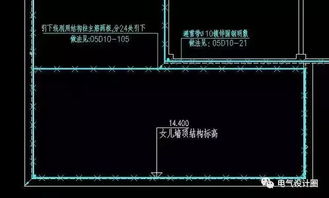

5、防雷平面图识读方法

防雷平面图是指导具体防雷接地施工的图纸。通过阅读，可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的联接方式等情况，在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范，从而对该建筑物的防雷接地系统有一个全面的了解和掌握。

2.电气施工图如何识图

原发布者：小小酥淡淡笑

安装工程造价员培训-建筑电气施工图的识读与工程量计算主讲：羊老师建筑电气施工图的识读、基础知识：1.常用电线：⑴裸导线：一般为架空线路的主体，输送电能。①裸单线：TY铜质圆单线LY铝质圆单线②裸绞线：TJ铜绞线LJ铝绞线LGJ钢芯铝绞线⑵绝缘电线B—电线标称截面（mm2）绝缘材料（V为聚氯乙烯塑料绝缘，X为橡胶绝缘）导体材料（L为铝芯，铜芯省略）表示布线用的电线导线的性能（ZR：表示阻燃，NH表示耐火）BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线例：BV—2.5BVV—4ZRBLV—25NHBX—102.电缆：多芯导线在电路中起着输送和分配电能的作用电缆的组成：线芯、绝缘层、保护层电缆按用途可分为：⑴电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆VVVLV例：VV22-4*120+1*50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJVYJLV例：YJV22-4*120表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。⑵控制电缆：用于传输控制电流常用控制电缆：KVVKVLV⑶通信电缆：用于传输信号和数据①电话电缆：HYYHYV②同轴射频电缆：STV-75-4电缆按绝缘层可分为：油浸纸绝

3.怎样识读建筑电气工程图

主要分为以下几个方面：

1、看标题栏及图纸目录：了解工程名称项目内容、设计日期等。

2、看总说明：了解工程总体概况（如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式），以及设计依据、补充使用的非国标图形符号、施工时注意事项等。

3、看系统图：各分项工程的图纸中都包含有系统图。如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。

4、看电路图和连接图：了解各系统中用电设备的电气控制原理，用来指导设备的安装和控制系统的调试工作。看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读，若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。

5、看平面布置图：如变、配电所设备安装的平面图（剖面图）、电力平面图、照明平面图、防雷、接地平面图等。都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸。

6、看安装大样图（详图）：安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸，安装大样图多是采用全国通用电气装置标准图集。

7、看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。

4.电气施工图怎么看,电气施工图看图识图要点

首先打开图纸，找到图纸目录。图纸目录上可以找到想要的图纸在什么位置，出图的日期及图幅大小。

该图纸设计右下角图框，如果是蓝图就算是装订起来的，也会把这一块露在外面，以便别人查找。图框上会标明工程名称，项目名称，图纸名称，图号，出图比例等信息。

在图纸的设计说明中能了解到很多信息，只有认真读才能保证把图纸看的通。

为了方便识别，把设计说明分成几个部分来看。第一部分，设计依据部分。这里可以了解到工程的概况，比如建筑面积、高度等。一些设计规范标准等。

在设计说明中可以了解施工范围、负荷等级及配电电源、该工程用的电缆电线型号，电线管型号及穿管规则、照明的一些信息，LPD及照度等。后面的照明方式，防雷及接地等可以根据设计、施工规范施工，常用的规范要在脑中熟记，不太常用的要知道哪本规范里面有，大致在什么位置可以找到。

5.怎样识读建筑电气工程图

主要分为以下几个方面：1、看标题栏及图纸目录：了解工程名称项目内容、设计日期等。

2、看总说明：了解工程总体概况（如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式），以及设计依据、补充使用的非国标图形符号、施工时注意事项等。3、看系统图：各分项工程的图纸中都包含有系统图。

如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。

4、看电路图和连接图：了解各系统中用电设备的电气控制原理，用来指导设备的安装和控制系统的调试工作。看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读，若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。

在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。5、看平面布置图：如变、配电所设备安装的平面图（剖面图）、电力平面图、照明平面图、防雷、接地平面图等。

都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸。6、看安装大样图（详图）：安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸，安装大样图多是采用全国通用电气装置标准图集。

7、看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。

6.电气施工图如何识图

一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。 熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

四、检查施工图中容易出错的地方有无出错 熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。 6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。' 8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。

9、检查室内出露 10、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。

但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。 Gs GR5 j w 11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。 五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。

1、从有利于工程施工的角度提出改进施工图意见 ①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。 ②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。

③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。 ④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。

2、从有利于建筑工程质量方面，提出修改施工图意见。 ①当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时，可建议将天花抹灰改为1:1:4混合砂浆，以增加粘结力。

② 当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁、沉池水池内壁增。

7.怎么看懂建筑电气工程图

图纸一般包括设计说明、图例说明、系统图、平面图。

我看图习惯都是先看下设计说明、大概浏览下图例说明

然后看系统图，把整个系统高明白了，再对着系统图看平面图。

系统图里边除了看系统的来龙去脉之外，还要留意线缆的大小和敷设方式；

施工的话主要还是看平面图，平面图上的图标符号都搞明白了，完了就根据敷设方式从供电到配电，从干线到支线展开。

最后要留意的是，电气图都是在建筑图的基础上实现的，所以一定要核实电气图上的建筑部分无误。

8.怎么读建筑电气施工图

电气施工图阅读方法 电气图纸识读，首先必须熟悉电气图例符号，弄清图例、符号所代表的内容，常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。

针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。 1、看标题栏及图纸目录 了解工程名称、项目内容、设计日期及图纸内容、数量等。

2、看设计说明 了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。 3、看设备材料表 了解工程中所使用的设备、材料的型号、规格和数量。

4、看系统图 了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。 5、看平面布置图 如照明平面图、防雷接地平面图等。

了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线—总配电箱—干线—支线—分配电箱—电气设备。

绝对标高：我国把青岛的黄海平均海平面定为绝对标高的零点。 相对标高：以室内首层主要地面高度为零作为标高起点，写作“±0.000”。

6、看控制原理图 了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。 7、看安装接线图 了解电气设备的布置与接线。

8、看安装大样图 了解电气设备的具体安装方法、安装部件的具体尺寸等。

9.怎样看建筑电气施工图

在房屋建筑中，电气设备的安装是不可缺少的。

工业和民用建筑中的电气照明。电热设备、动力设备的线路都需绘成施工图。

它分为外线工程和内线工程；还有专门电气工程如配电所工程。 第一节 电气施工图的一般概念 一、房屋建筑常用的电气设施 （1）照明设备：主要指白炽灯、日光灯、高压水银灯等，用于夜间采光照明的。

为这些照明附带的设施是电门（开关）、插销、电表、线路等装置。一般灯位的高度，安装方法图纸上均有说明。

电门（开关）一般规定是，搬把开关离地面为140cm，拉线开关离顶棚20cm。插销中的地插销一般离地面30cm，上插销一般离地180cm。

此外有的规定中提出照明设备还需有接地或接零的保护装置。 （2）电热设备：系指电炉（包括工厂大型电热炉），电烘箱，电熨斗等大小设备。

大的电热设备由于用电量大，线路要单独设置，尤其应与照明线分开。 （3）动力设备：系指由电带动的机械设备，如机器上的电动机，高层建筑的电梯供水的水泵等。

这些设备用电量大，并采用三相四线供电，设备外壳要有接地、接零装置。 （4）弱电设备：一般电话、广播设备均属于弱电设备。

如学校、办公楼这些装置较多，它们单独设配电系统，如专用配线箱、插销座、线路等，和照明线路分开，并有明显的区别标志。 （5）防雷设施：高大建筑均设有防雷装置。

如水塔、烟囱、高层建筑等在顶上部装有避雷针或避雷网，在建筑物四周地下还有接地装置埋人地下。 二、电气施工图的内容 电气图也象土建图一样，需要正确、齐全、简明地把电气安装内容表达出来。

一般由以下几方面的图纸组成： 1.目录 一般与土建施工图同用一张目录表，表上注明电气图的名称、内容、编号顺序如电1、电2等。 2.电气设计说明 电气设计说明都放在电气施工图之前，说明设计要求。

如说明：第132页（1）电源来路，内外线路，强弱电及电气负荷等级：（2）建筑构造要求，结构形式，（3）施工注意事项及要求；（4）线路材料及敷设方式（明、暗线）；（5）各种接地方式及接地电阻；（6）需检验的隐蔽工程和电器材料等。 3.电器规格做法表 主要是说明该建筑工程的全部用料及规格做法。

形式如表81。 4.电气外线总平面图 大多采用单独绘制，有的为节省图纸就在建筑总平面图上标志出电线走向，电杆位置就不单绘电气总平面图。

如在旧有的建筑群中，原有电气外线均已具备，一般只在电气平面图上建筑物外界标出引入线位置，不必单独绘制外线总平面图。 5.电气系统图 主要是标志强电系统和弱电系统连接的示意图，从而了解建筑物内的配电情况。

图上标志出配电系统导线型号、截面、采用管径以及设备容量等。 6.电气施工平面图 包括动力、照明、弱电、防雷等各类电气平面布置图。

图上表明电源引入线位置，安装高度，电源方向；配电盘、接线盒位置；线路敷设方式、根数，各种设备的平面位置，电器容量、规格，安装方式和高度；开关位置等。
