农用三轮车电路(农用车基本电路连接方法)

1.农用车基本电路连接方法

你好！农用车主要电器有：电瓶，起动机，发电机，电流表，发电机调节器，钥匙门。

辅助的有：电源总开关，灯开关，启动继电器，保险盒，灯等。连接方法：电瓶负极（-）号打铁接在大架子上九可以了，正极（+）号通过电源总开关连接到起动机的启动线柱上，电源线粗细要求30平以上。

在启动线柱上引出2平方的线接到电流表标有（-）号的线柱上，通过电流表（+）号接在钥匙门标有1的线柱上，标2的可以引出多根有保险界在保险盒上，没有的可以直接分接在灯开关调节器的（+）号上以及其他用电器上。标3的接在起动机最细的启动螺丝上。

调节器（+）号再引出线接到发电机（+）调节器（F）接到发电机（F）调节器（-）接到发电机（-）号上。基本就是这样望采纳。

2.农用三轮车电启动怎么接线

启动马达上不就是3根线吗？最粗的是电源线，上边还有个接车电器的电源进线，另一个接线柱单独的一根小细线，就是启动线了1那根线连接。

步骤：检查起动机的电路和电磁开关，检查蓄电池电压： 1、检查燃油供给系是否正常， 2 、起动系不正常、确定起动系是否工作（起动机是否运转）； 3、检查ECU的电源和接地建议按照下列步骤进行排查和检修； 4、发动机是否阻力过大；起动机不运转、起动机有无故障； 5、检查点火系的电路，检查曲轴位置传感器和凸轮轴位置传感器是否正常； 6、起动系正常，检查点火系是否正常； 7、点火系不正常，转得慢，1 点火系正常、确定防盗系统是否锁定。

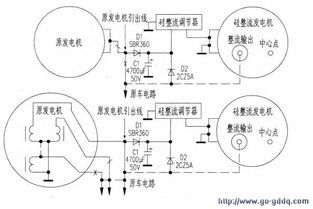

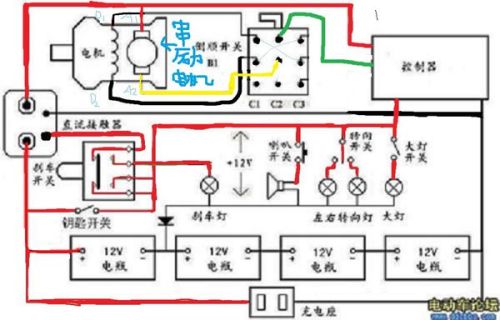

3.电动三轮电路图详解

原发布者：ygibd

电动三轮车整车接线图由于控制器生产厂家及控制器本身的功能不同。导线颜色及接插件接口也各有差异，本文只对基本功能作出对照，以帮助对电动三轮车电路不太了解的朋友作个参考。以下附部分图片：其中白色调试线也称限速线，出厂时对插。可拔下提高速度。大部分小型（1.1米车箱以下）电动三轮车都采用多功能喇叭，接线方法大同小异，多功能喇叭集成了闪光器和语音倒车提示，有的还有报警、三速、巡航、助力等附加功能，各厂家都有细微不同，此处不作详细介绍。各厂的导线颜色可能不一样，但功能都差不多，如自行更换可对照原厂的接线方式对照出各线的功能，接线方法同分体喇叭一样。

4.怎样快速识读拖拉机电路图

拖拉机电路图（即布线图）用来标示电器设备的外形、安装位置及线路走向。

电路图中的电器设备大多数以实物轮廓图的形式展示，按照电器设备安装的实际方位绘制，并且将元器件之间的线束中同路的导线画在一起，给读者以直观和真实的感觉。1.掌握拖拉机电气系统的基本特点⑴采用低压（12V）、直流电。

⑵单线制，即电器设备的正极用导线连接，称为火线；负极则用导线与车架金属部分连接，称为搭铁线。但是发电机与电压调节器之间、双线电喇叭等仍然采用双线制连接方式，以提高其灵敏度。

⑶负极搭铁，同一台拖拉机的所有电器设备的搭铁极性是一致的。⑷电源设备（蓄电池、发电机）与用电设备之间采用并联连接。

⑸整车电路由几个相对独立的分支电路组成，它们包括电源电路、启动电路、照明与信号电路、仪表与显示电路以及辅助装置电路等。2.认真阅读几遍“图注”所谓“图注”，是指电路图下方的几行文字说明。

通过阅读“图注”，可以了解整车装配了哪些电器设备、各电器设备的名称及基本性能。
