原发布者:zhanghefangha
第1章电路的基础知识1.1电路和电路模型1.2电路中的主要物理量1.3电路的基本元件1.4基尔霍夫定律1.5基尔霍夫定律1.6简单电阻电路的分析方法第1章电路的基础知识本章要求:本章要求:1.理解电压与电流参考方向的意义;1.理解电压与电流参考方向的意义;理解电压与电流参考方向的意义2.理解电路的基本定律并能正确应用;理解电路的基本定律并能正确应用;3.了解电路的有载工作、开路与短路状态,了解电路的有载工作、开路与短路状态,理解电功率和额定值的意义;理解电功率和额定值的意义;4.会计算电路中各点的电位。会计算电路中各点的电位。1.1电路和电路模型电路是电流的通路,电路是电流的通路,是为了某种需要由电工设备或电路元件按一定方式组合而成。或电路元件按一定方式组合而成。1.电路的作用(1)实现电能的传输、分配与转换实现电能的传输、发电机升压变压器输电线降压变压器电灯电动机电炉。(2)实现信号的传递与处理(2)实现信号的传递与处理话筒扬声器放大器2.电路的组成部分电路的组成部分电源:电源提供电能的装置升压变压器输电线负载:负载取用电能的装置电灯电动机电炉。发电机降压变压器中间环节:传递、中间环节:传递、分配和控制电能的作用2.电路的组成部分2.电路的电路的组成部分信号源:信号源提供信息信号处理:信号处理:放大、调谐、放大、调谐、检波等话
模电就是处理模拟电子信号的东西(连续变化的电子信号,就像温度的连续变化一样),其实说全面点,模电包括“低频电子”和“高频电子”,普通电子专业的模电教材是低频的,而高频有专门的教材。
初学者先学低频吧。
这个知识就太多了,因为信号是很复杂的,用到的东西当然多了。
其实放大就是模电里很核心的一块内容的,不要单纯地去理解“放大”,要按照用途来理解,比如阻抗变换等等。. 其实对于初学者,能把二极管、三极管的原理与电路弄清楚就OK了,再适当地接触下电容和电感,把它们的典型电路和原理弄清楚了,模电就学成了。
百度一下 模拟电路 1、基尔霍夫定理的内容是什么?(仕兰微电子) 2、平板电容公式(C=εS/4πkd)。
(未知) 3、最基本的如三极管曲线特性。(未知) 4、描述反馈电路的概念,列举他们的应用。
(仕兰微电子) 5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈馈 的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知) 6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子) 7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。(未知) 8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。
(凹凸) 9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺 点,特别是广泛采用差分结构的原因。(未知) 10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。
(未知) 11、画差放的两个输入管。(凹凸) 12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。(仕兰微电子) 13、用运算放大器组成一个10倍的放大器。
(未知) 14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的 rise/fall时间。(Infineon笔试试题) 15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电 压,要求绘制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤 波器。
当RC<16、有源滤波器和无源滤波器的原理及区别?(新太硬件) 17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。(未知) 18、选择电阻时要考虑什么?(东信笔试题) 19、在CMOS电路中,要有一个单管作为开关管精确传递模拟低电平,这个单管你会用P管还是N管,为什么?(仕兰微电子) 20、给出多个mos管组成的电路求5个点的电压。
(Infineon笔试试题) 21、电压源、电流源是集成电路中经常用到的模块,请画出你知道的线路结构,简单描述其优缺点。(仕兰微电子) 22、画电流偏置的产生电路,并解释。
(凹凸) 23、史密斯特电路,求回差电压。(华为面试题) 24、晶体振荡器,好像是给出振荡频率让你求周期(应该是单片机的,12分之一周期。
.) (华为面试题) 25、LC正弦波振荡器有哪几种三点式振荡电路,分别画出其原理图。(仕兰微电子) 26、VCO是什么,什么参数(压控振荡器?) (华为面试题) 27、锁相环有哪几部分组成?(仕兰微电子) 28、锁相环电路组成,振荡器(比如用D触发器如何搭)。
(未知) 29、求锁相环的输出频率,给了一个锁相环的结构图。(未知) 30、如果公司做高频电子的,可能还要RF知识,调频,鉴频鉴相之类,不一一列举。
(未知) 31、一电源和一段传输线相连(长度为L,传输时间为T),画出终端处波形,考虑传输线无损耗。给出电源电压波形图,要求绘制终端波形图。
(未知) 32、微波电路的匹配电阻。(未知) 33、DAC和ADC的实现各有哪些方法?(仕兰微电子) 34、A/D电路组成、工作原理。
(未知) 35、实际工作所需要的一些技术知识(面试容易问到)。如电路的低功耗,稳定,高速如何 做到,调运放,布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问,肯定会问得很细(所以别把什么都写上,精通之类的词也别用太多了),这个东西各个人就不一样了,不好说什么了。
(未知) _______________________________________________________________________ 数字电路 1、同步电路和异步电路的区别是什么?(仕兰微电子) 2、什么是同步逻辑和异步逻辑?(汉王笔试) 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。
3、什么是。
模电这东西比较难懂,几个重要的模型(二极管、BJT、JFET等)要会、最重要的是要懂反馈的知识.

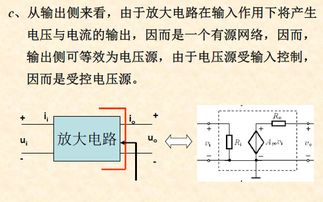

1,电路原理用到的被控电压源/被控电流源在三极管等效电路里面有体现;
2,交流电中用到的频率相量法以及拉普拉斯变换对理解模电高中低频有帮助;
3,电路由金属导线和电气、电子部件组成的导电回路,称为电路。在电路输入端加上电源使输入端产生电势差,电路即可工作。有些直观上可以看到一些现象,如电压表或电流表偏转、灯泡发光等;有些可能需要测量仪器知道是否在正常工作。按照流过的电流性质,一般分为两种。直流电通过的电路称为“直流电路”,交流电通过的电路称为“交流电路”。

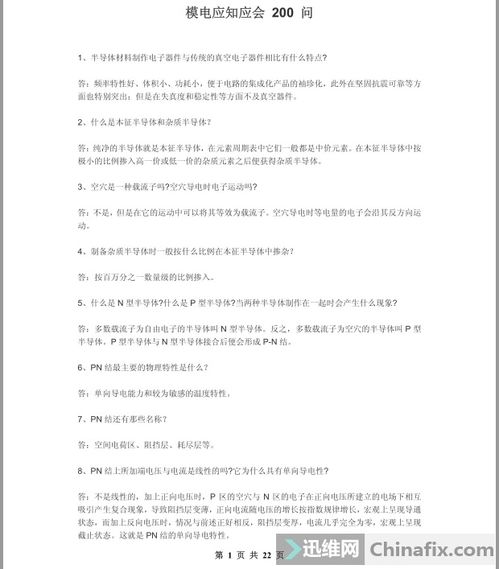

第一章 半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。 *P型半导体: 在本征半导体中掺入微量的三价元素(多子是空穴,少子是电子)。
*N型半导体: 在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。6. 杂质半导体的特性 *载流子的浓度---多子浓度决定于杂质浓度,少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。 *转型---通过改变掺杂浓度,一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结 * PN结的接触电位差---硅材料约为0.6~0.8V,锗材料约为0.2~0.3V。 * PN结的单向导电性---正偏导通,反偏截止。
8. PN结的伏安特性二. 半导体二极管 *单向导电性------正向导通,反向截止。 *二极管伏安特性----同PN结。
*正向导通压降------硅管0.6~0.7V,锗管0.2~0.3V。 *死区电压------硅管0.5V,锗管0.1V。
3.分析方法------将二极管断开,分析二极管两端电位的高低: 若 V阳 >V阴( 正偏 ),二极管导通(短路); 若 V阳 <V阴( 反偏 ),二极管截止(开路)。1)图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法Ø 直流等效电路法*总的解题手段----将二极管断开,分析二极管两端电位的高低: 若 V阳 >V阴( 正偏 ),二极管导通(短路); 若 V阳 <V阴( 反偏 ),二极管截止(开路)。*三种模型Ø 微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区,所以稳压二极管在电路中要反向连接。
第二章 三极管及其基本放大电路1.类型---分为NPN和PNP两种。2.特点---基区很薄,且掺杂浓度最低;发射区掺杂浓度很高,与基区接触 面积较小;集电区掺杂浓度较高,与基区接触面积较大。
二. 三极管的工作原理1. 三极管的三种基本组态。
