cad绘图入门(caD画图的简单知识)

1.caD画图的简单知识

CAD,Computer Aided Design的缩写，意思为计算机辅助设计。

正因为如此，对于工程人员来说，学会CAD是一件非常简单的事。因为绘制施工平面图所用到的CAD命令少的可怜。但是，如果你已经习惯了手工绘图，而且是初步接触CAD绘图软件，有一件事必须搞清楚：电脑绘图与手工绘图是完全不同的两个概念，尽管它们所得出的结果基本一致。手工绘图是在限定大小的图纸上绘制出图形，但是实际建筑尺寸相对于一张图纸尺寸简直不成比例。你必须大大缩小建筑表示尺寸才能够在一张图纸上完整地绘制出硕大的建筑，“绘图比例”由此而生。对于CAD来说，绘图的空间是一个无限的三维空间，无论多大或者多小（大到如星系，小到如原子），都可以表示出来。

显示器只是对绘图空间的部分显示，你可以让大到星系或者小到原子的图形占满整个屏幕，也可以把星系显示成一个点或者让原子中的一个电子占满屏幕。“绘图比例”因此失效。如果你仍然带着手工绘图的观念来学习CAD绘图程序，这不但会浪费你宝贵的时间，而且会让你产生畏惧的心理，从而阻碍你掌握CAD。如果你开始学习CAD绘图软件，请记住：使用实际尺寸在计算机上绘图。至于如何把已绘制的图形打印出来，而且达到用比例尺就可以量出大致尺寸的精确比例的图纸，请继续往下看。

现在，告诉你对于二维工程绘图所须掌握的基本命令。仔细观察一幅施工平面图，你会发现大部分图形都是直线，还有少部分的弧和圆。实际上多边形也是由直线构成的。所以，你只须使用CAD中的“Line”绘图命令，便可以开始初步的工作了。就是这么简单。然后，你发现到线与线之间具备平行关系，且有一定的距离，使用“Offset”命令，你可以生成源线段的平行线，且可以规定平行线间的距离。又解决一个问题。当你需要一条有宽度的线时，请使用“Polyline”，你可以规定一条Polyline的起点宽度和终点宽度，绘出有宽度的线和箭头。接着，你发现墙交叉地方内部有线，除去它请使用“Trim”命令。需要把一条线延伸到另一条线，使用“Extend”命令。要在两条交叉线交叉地方产生圆角或斜角吗？“Fillet”和“Chamfer”可以帮助你。

现在，你可自称“会用”CAD绘图了。为提高工作效率，请学会“图层”的概念。在那里，具有线型、颜色，当你熟悉图层后，你会发现以往需要分成几幅绘制的平面图居然可以在同一地方绘制，而只须简单地关闭/打开某些图层即可。发现汉字输入有问题？“Text Style”对话框为你解忧。标注格式需更改？“Dimension Styles”对话框解决一切。连带复习前面内容，请你一个下午搞定。什么？有难度？老哥，别让我说你没有毅力，呆瓜一个。

Drawing Aids”对话框需要学习；“Units Control”对话框需要了解；如何制作图块并使用它有点麻烦；其他的标注形式得花点时间；“Limits”命令规定你所要显示的区域；格式刷可以刷掉图层、线型、颜色、字体等参数，甚是好用；“Plot”命令打开的“Print / Plot Configuration”对话框须大力研究。如果你知道你将以何种比例出图，有粗细的线可以用“PolyLine”来绘制，如果将来出图的比例不定，请使用线的颜色来规定线的粗细。小心不要让定义了线粗某种颜色的线藏在没有定义线粗的线下面，你在打印预览中可是看不出毛病的。在“Print / Plot Configuration”对话框中“Pen Assignments…”按钮中你可以自由设定。这一切给你一天时间去掌握不会有任何苛刻的地方。

前后不用两天，你已经可以用CAD独当一面了。所缺的只是经验与速度而已。速度是练出来的，经验是总结出来的，这一切需要时间。当然，不会很长。到这个地步，你肯定不会满足于目前的水平，除非你工作很忙无暇研究或者你根本无须用到CAD中其他的大部分功能与命令。要是你想全面掌握Auto CAD这个软件，拿本合适的参考书，啃它十天半月的，定有非比寻常的感觉。

前途是光明的，道路是曲折的，学海无涯，不要因为如此容易地学会了用CAD绘制建筑施工图便以为它很好欺负，实话实说，Auto CAD是一个大型的复杂的应用程序，它是Autodesk公司的专家们的心血和许许多多热心的用户的经验结晶。什么？不肖一顾！这会儿该给你泼泼冷水了。要想学好CAD只要记住一点---熟能生巧.多多实践，这是最有效的方法.其他说的再多没用.

2.CAD如何入门?

您好！我是IT专业顾问团的. ﹏哆哆℡[249649555]-----------------------------------------------------------------------------------------------------------------------------如何快速掌握Auto CAD绘图软件（转载） CAD,Computer Aided Design的缩写，意思为计算机辅助设计。

加上Auto，指的是它可以应用于几乎所有跟绘图有关的行业，比如建筑、机械、电子、天文、物理、化工等。其中只有机械行业充分利用了Auto CAD的强大功能，对于建筑来说，我们所用到的只是其中较少的一部分，而且如果没有用来绘制立体的建筑外观和室内效果，那么我们所用到的CAD中的工具更是少的可怜。

而且，对于不甚追求准确的建筑外观和室内效果目前有更方便的三维软件可以使用，如3DS Max、3DS VIZ等，无论从易用性还是最终效果都比CAD要好。但是，对于追求精确尺寸的计算机辅助设计来说，没有其他软件可以比得上CAD，比如设计机械零件、绘制建筑施工图。

你不可能又快又准确（甚至是办不到的）地使用如3DS Max、Photoshop、CorelDRAW等软件来绘制出一幅施工平面图。 正因为如此，对于工程人员来说，学会CAD是一件非常简单的事。

因为绘制施工平面图所用到的CAD命令少的可怜。但是，如果你已经习惯了手工绘图，而且是初步接触CAD绘图软件，有一件事必须搞清楚：电脑绘图与手工绘图是完全不同的两个概念，尽管它们所得出的结果基本一致。

手工绘图是在限定大小的图纸上绘制出图形，但是实际建筑尺寸相对于一张图纸尺寸简直不成比例。你必须大大缩小建筑表示尺寸才能够在一张图纸上完整地绘制出硕大的建筑，“绘图比例”由此而生。

对于CAD来说，绘图的空间是一个无限的三维空间，无论多大或者多小（大到如星系，小到如原子），都可以表示出来。显示器只是对绘图空间的部分显示，你可以让大到星系或者小到原子的图形占满整个屏幕，也可以把星系显示成一个点或者让原子中的一个电子占满屏幕。

“绘图比例”因此失效。如果你仍然带着手工绘图的观念来学习CAD绘图程序，这不但会浪费你宝贵的时间，而且会让你产生畏惧的心理，从而阻碍你掌握CAD。

如果你开始学习CAD绘图软件，请记住：使用实际尺寸在计算机上绘图。至于如何把已绘制的图形打印出来，而且达到用比例尺就可以量出大致尺寸的精确比例的图纸，请继续往下看。

现在，告诉你对于二维工程绘图所须掌握的基本命令。仔细观察一幅施工平面图，你会发现大部分图形都是直线，还有少部分的弧和圆。

实际上多边形也是由直线构成的。所以，你只须使用CAD中的“Line”绘图命令，便可以开始初步的工作了。

就是这么简单。然后，你发现到线与线之间具备平行关系，且有一定的距离，使用“Offset”命令，你可以生成源线段的平行线，且可以规定平行线间的距离。

又解决一个问题。当你需要一条有宽度的线时，请使用“Polyline”，你可以规定一条Polyline的起点宽度和终点宽度，绘出有宽度的线和箭头。

接着，你发现墙交叉地方内部有线，除去它请使用“Trim”命令。需要把一条线延伸到另一条线，使用“Extend”命令。

要在两条交叉线交叉地方产生圆角或斜角吗？“Fillet”和“Chamfer”可以帮助你。在图纸中发现相同的物体了吗？对了，使用“Copy”命令将使你事半功倍。

物体形状相同方向相反，“Mirror”命令助你一臂之力；“Rotate”命令任意调整物体的角度让你得心应手。文本的输入吗？“DText”命令既简单又实用。

更改文本，“DDEdit”命令小巧又好用。“Dimlinear”水平和垂直标注简单的让你想不到。

“Dimcontinue”标注轴线快速又准确。“Circle”命令让你绘制大大小小的圆。

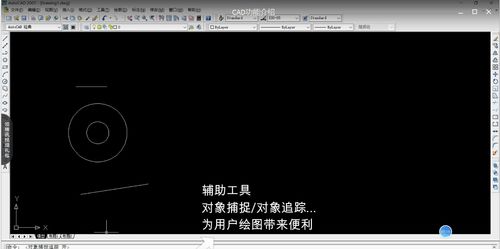

想在绘图时捕捉物体吗？Shift+鼠标右键打开捕捉浮动菜单。 好了，到此打住。

对于初学的你来说，这些命令够你绘制一般的施工图了。不相信？随便找一个熟练的绘图员问问。

怎么样，轻轻松松一个小时内搞定。 现在，你可自称“会用”CAD绘图了。

为提高工作效率，请学会“图层”的概念。在那里，具有线型、颜色，当你熟悉图层后，你会发现以往需要分成几幅绘制的平面图居然可以在同一地方绘制，而只须简单地关闭/打开某些图层即可。

发现汉字输入有问题？“Text Style”对话框为你解忧。标注格式需更改？“Dimension Styles”对话框解决一切。

连带复习前面内容，请你一个下午搞定。什么？有难度？老哥，别让我说你没有毅力，呆瓜一个。

“Drawing Aids”对话框需要学习；“Units Control”对话框需要了解；如何制作图块并使用它有点麻烦；其他的标注形式得花点时间；“Limits”命令规定你所要显示的区域；格式刷可以刷掉图层、线型、颜色、字体等参数，甚是好用；“Plot”命令打开的“Print / Plot Configuration”对话框须大力研究。如果你知道你将以何种比例出图，有粗细的线可以用“PolyLine”来绘制，如果将来出图的比例不定，请使用线的颜色来规定线的粗细。

小心不要让定义了线粗某种颜色的线藏在没有定义线粗的线下面，你在打印预览中可是看不出毛病的。在“Print / Plot Configuration”对话框中“Pen Assignments…”按钮中你可以自由设定。

这一切给你一天时间。

3.CAD的基础知识有哪些

AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。

AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。采用键盘输入命令时由于有些常用命令较长，如 BHATCH（填充）、EXPLODE（分解），在输入时击键次数多，影响了绘图速度。

虽然AutoCAD 提供了完善的菜单和工具栏两种输入方法，但是要提高绘图速度，只有掌握Auto CAD提供的快捷的命令输入方法。笔者在进行AutoCAD设计、培训和教学研究时，对于快捷命令的使用和管理积累了一些体验，现总结出，以供大家使用AutoCAD 2000时参考。

一、概述： 所谓的快捷命令，是AutoCAD为了提高绘图速度定义的快捷方式，它用一个或几个简单的字母来代替常用的命令，使我们不用去记忆众多的长长的命令，也不必为了执行一个命令，在菜单和工具栏上寻寻匿匿。所有定义的快捷命令都保存在AutoCAD安装目录下SUPPORT子目录中的ACAD.PGP文件中，我们可以通过修改该文件的内容来定义自己常用的快捷命令。

当我们每次新建或打开一个AutoCAD绘图文件时，CAD本身会自动搜索到安装目录下的SUPPORT路径，找到并读入ACAD.PGP文件。当AutoCAD正在运行的时候，我们可以通过命令行的方式，用ACAD.PGP文件里定义的快捷命令来完成一个操作，比如我们要画一条直线，只需要在命令行里输入字母“L”即可。

二、快捷命令的命名规律 1、快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。 比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。

在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。 2、另外一类的快捷命令通常是由“Ctrl键 + 一个字母”组成的，或者用功能键F1~F8来定义。

比如Ctrl键+“N”,Ctrl键+“O”,Ctrl键+“S”,Ctrl键+“P”分别表示新建、打开、保存、打印文件；F3表示“对象捕捉”。 3、如果有的命令第一个字母都相同的话，那么常用的命令取第一个字母，其它命令可用前面两个或三个字母表示。

比如“R”表示Redraw,“RA”表示Redrawall；比如“L”表示Line,“LT”表示LineType,“LTS”表示LTScale。 4、个别例外的需要我们去记忆，比如“修改文字”（DDEDIT）就不是“DD”，而是“ED”；还有“AA”表示Area,“T”表示Mtext, “X”表示 Explode。

三、快捷命令的定义 全面已经提到，AutoCAD所有定义的快捷命令都保存ACAD.PGP文件中。ACAD.PGP是一个纯文本文件，用户可以使用ASCⅡ文本编辑器（如DOS下的EDIT）或直接使用WINDOWS附件中的记事本来进行编辑。

用户可以自行添加一些Auto CAD命令的快捷方式到文件中.通常，快捷命令使用一个或两个易于记忆的字母，并用它来取代命令全名。快捷命令定义格式如下： 快捷命令名称， * 命令全名 如： CO , * COPY 即键入快捷命令后，再键入一个逗号和快捷命令所替代的命令全称。

AutoCAD的命令必须用一个星号作为前缀。 定制自己的CAD快捷键 常见的快捷命令 （一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl+2”） CH, MO *PROPERTIES（修改特性“Ctrl+1”） MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式） COL, *COLOR（设置颜色） LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例） LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性） BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息） 2、绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE（圆） A, *ARC（圆弧） DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY（阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *。

4.要学会CAD最基础的是什么

主要几个问题

一、学习要求

二、工程图样的作用

三、本课程的任务

四、本课程的内容

五、本课程的学习方法

在现代化的生产建设中，无论是一台机器的设计、制造、安装，或是一个工程建筑物的规划、设计、施工、管理，都离不开图样。

一、学习要求

(1)了解工程图样在工程中的应用；

(2)了解本课程的主要任务；

(3)了解本课程的学习方法。

二、工程图样的作用

图样能表达物体的形状、大小、材料、构造以及有关技术要求等内容，是人们用以表达设计意图、组织生产施工、进行技术交流的重要技术文件。 因而，图样被喻为“工程技术语言”，作为工程技术人员，必须掌握这种语言。本课程就是研究绘制、阅读工程图样的理论和方法的课程。主要任务有以下三个：

三、本课程的任务

1、学习投影的基本理论和作图方法；

2、培养绘制和阅读工程图（主要是水利工程图）的能力；

3、掌握一种绘图软件的使用方法。

为什么要学习投影的基本理论和作图方法呢？方才我说了，图样被喻为“工程技术语言”，既然图样作为工程技术界的一种共同语言，那么在绘制图样时，就必须遵循统一的语法规则，这些规则：一是投影理论、二是制图标准。所以我们要学习投影（主要是正投影）的基本理论和作图方法；而我们学习投影理论和作图方法的目的是为了能够绘制和阅读工程图，因此我们要在完成第一个任务的基础上，培养绘制和阅读工程图（主要是水利工程图）的能力，也就是我们要完成的第二个任务；除此之外，我们还应掌握一种绘图软件的使用方法，因为计算机辅助设计与绘图技术（也叫cad技术）已广泛地应用于工程技术领域，各种cad软件层出不穷。采用cad技术可以大大提高我们的设计效率和质量，因此我们至少应掌握一种绘图软件的使用方法。

与本课程的任务相对应，本课程的内容也分为三部分。

四、本课程的内容

1、画法几何及投影制图（第一章~第九章）；

2、专业图（第十章~第十二章），主要学习水利工程图，了解房屋建筑图及机械图；

3、计算机绘图部分主要介绍我国自主版权的绘图软件caxa的使用方法。

下面我就本课程的内容谈一下本课程的学习方法。

五、本课程的学习方法

1、学习时要注意空间形体与投影图形之间的对应关系，重视由物体画投影图、由投影图想物体的练习。画法几何及投影制图部分是本课程的主要内容。这部分要解决的根本问题就是通过投影的方法，把空间形体转化为平面图形，以达到图示的目的。学习时要注意空间形体与投影图形之间的对应关系，重视由物体画投影图、由投影图想物体的练习，初学者可借助模型或自制简易模型，帮助理解“空间与平面”的关系，逐步地培养和发展空间想象能力和分析能力。 2、必须稳扎稳打，循序渐进。本课程的内容由浅入深，环环相扣，如果对前面的要领理解不透，作图方法掌握不熟练，后面将会感到越学越困难，因此，在学习时，必须稳扎稳打，循序渐进。

3、要边看边画，通过解题帮助提高作图技能。本课程是一门实践性很强的课程，它的原理并不复杂，然而用这些原理去解决具体问题并不容易，投影作图技能只能通过系统的和一定数量的练习才能获得提高，因此，在学习时不能光看教材，。 专业图部分是以画法几何及投影制图部分为基础的。如果前面学好了，专业图部分会容易些。如果前面学不好了，专业图部分就更没法学了。所以我们一定要学好画法几何及投影制图部分，为以后的学习打下坚实的基础。由于专业图部分涉及到一些专业知识，所以绘制和识读专业图的能力还需要在以后的学习和工作中，结合专业知识不断的充实、完善和提高。

计算机绘图部分主要是操作性的，首先应通过上机练习掌握绘图、编辑命令和一些概念，然后逐步提高操作能力和绘图技巧。
