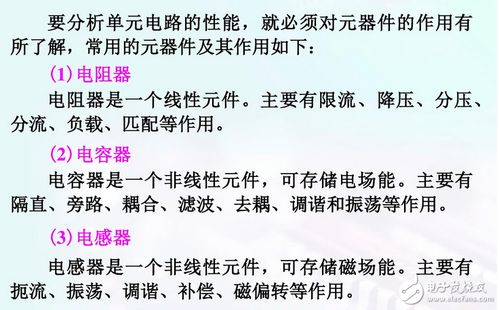

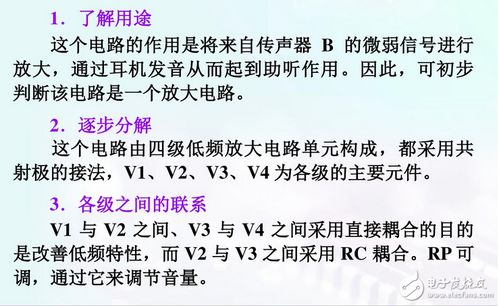

1.求电子电路基础试题,越简单越好

第三章 逻辑门电路 [题3.1] 选择题1. 三态门输出高阻状态时， 是正确的说法。

A.用电压表测量指针不动 B.相当于悬空 C.电压不高不低 D.测量电阻指针不动2. 以下电路中可以实现“线与”功能的有 。A.与非门 B.三态输出门 C.集电极开路门 D.漏极开路门3.以下电路中常用于总线应用的有 。

A.TSL门 B.OC门 C.漏极开路门 D.CMOS与非门4.三极管作为开关使用时，要提高开关速度，可 。A.降低饱和深度 B.增加饱和深度 C.采用有源泄放回路 D.采用抗饱和三极管5.TTL电路在正逻辑系统中，以下各种输入中 相当于输入逻辑“1”。

A.悬空 B.通过电阻2.7kΩ接电源 C.通过电阻2.7kΩ接地 D.通过电阻510Ω接地6.对于TTL与非门闲置输入端的处理，可以 。A.接电源 B.通过电阻3kΩ接电源 C.接地 D.与有用输入端并联7.CMOS数字集成电路与TTL数字集成电路相比突出的优点是 。

A.微功耗 B.高速度 C.高抗干扰能力 D.电源范围宽8.逻辑表达式Y=AB可以用 实现。A.正或门 B.正非门 C.正与门 9.要使TTL与非门工作在转折区，可使输入端对地外接电阻RI 。

A.>RON B.ROFF10.与CT4000系列相对应的国际通用标准型号为 。A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列 C.CT74L低功耗系列 D. CT74H高速系列 [题3.2] 判断题（正确打√，错误的打*）1.TTL与非门的多余输入端可以接固定高电平。

（ ）2. 当TTL与非门的输入端悬空时相当于输入为逻辑1。( )3.普通的逻辑门电路的输出端不可以并联在一起，否则可能会损坏器件。

（ ）4. CMOS OD门（漏极开路门）的输出端可以直接相连，实现线与。（ ）5.CMOS或非门与TTL或非门的逻辑功能完全相同。

（ ）6.三态门的三种状态分别为：高电平、低电平、不高不低的电压。（ ）7.TTL OC门（集电极开路门）的输出端可以直接相连，实现线与。

（ ） 8.一般TTL门电路的输出端可以直接相连，实现线与。（ ）9.两输入端四与非门器件74LS00与7400的逻辑功能完全相同。

（ ）10.TTL集电极开路门输出为1时由外接电源和电阻提供输出电流。（ ）11.TTL OC门（集电极开路门）的输出端可以直接相连，实现线与。

（ ） [题3.3] 填空题1. 集电极开路门的英文缩写为 门，工作时必须外加 和 。2.OC门称为 门，多个OC门输出端并联到一起可实现 功能。

3.TTL与非门电压传输特性曲线分为 区、区、区、区。4.集成逻辑门电路主要有 电路和 电路。

5.TTL与非门空载时输出高电平为 V，输出低电平为 V，阈值电压Vth约为 V。6.CMOS门电路中不用的输入端不允许 。

CMOS电路中通过大电阻输入端接地，相当于接 ；而通过电阻接Vdd，相当于接 。7.TTL与非门是 极型集成电路，由 组成，电路工作在 状态。

8.CMOS逻辑门是 极型集成电路，由 管组成，电路工作在 状态。[题3.4] 二极管门电路如图所示，已知二极管VD1、VD2导通压降为0.7V，试回答下列问题： （1）A接10V,B接0.3V时，输出VO 为多少伏？（2）A、B都接10V,VO为多少伏？ （3）A接10V,B悬空，用万用表测B 端电压，VB为多少伏？ （4）A接0.3V,B悬空，测VB时应为多少伏？ [题3.5] 对于如图（a）所示的各种电路及图（b）所示的输入波形，试画出F1~F4的波形。

图（a） 图（b） [题3.6] 某TTL反相器的主要参数为IIH=20µA,IIL=1.4mA;IOH=400µA,IOL=14mA，求它能带多少个同样的门？[题3.7] 在图（a）所示电路中，输入图（b）所示的电压波形时，试画出Y的波形，并写出逻辑表达式。图（a） 图（b） [题3.8] 试说明下列各种门电路中哪些可以将输出端并联使用（输入端的状态不一定相同） （1）具有推拉式输出级的TTL门电路；（2）TTL门电路中的OC门；（3）TTL门电路的三太输出门；（4）普通的CMOS门；（5）漏极开路输出的CMOS门电路；（6）CMOS门电路的三态输出门。

[题3.9] 分析如图所示CMOS门电路，哪些能正常工作，哪些不能，写出能正常工作电路输出信号的逻辑表达式。（a） (b) (c) (d) (e) (f) 技 能 题 [题3.10] 有一个车间，用红、黄两个指示灯表示3台设备的工作情况，若一台设备出现故障，则黄灯亮；若两台设备出现故障，则红灯亮；若三台设备出现故障，则红灯和黄灯同时亮。

试用与非门和异或门设计一个能实现此要求的逻辑电路。[题3.11] 试用与非门设计一个A、B、C、D 4人表决电路，当表决某提案时，多数人同意，提案通过，且A、B具有同等否决权。

第三章答案 [题3.1] 选择题1. ABD 2. CD 3. A 4. ACD 5. ABC 6. ABD 7. ACD 8. C 9. C 10. B [题3.2] 判断题1.√ 2.√ 3.√ 4.√ 5.√ 6.* 7.√ 8.* 9. √ 10. √ 11. √ [题3.3] 填空题1.OC 电源 负载 2.集电极开路门 线与3.饱和区 转折区 线性区 截止区。

2.电工电子技术之电工基础知识试卷

一、填空题（每小格1分，共30分） 1、负载的作用是把（电能）转换为（其它形式的能）。

2、欧姆定律告诉我们，通过电阻元件两端的（电流）与其两端之间的（电压）成正比；电压固定时，则与（电阻）成反比。 3、电流通过电阻时，电阻会发热，将电能转换成热能，这就是（电流的热效应）。

4、交流电的优点很多，其中输电时将电压升高，以减少（线路） 损失；用电时把电压降低，以降低（使用电压） 。 5、电容充电是将电提供的（电场能）储存起来；电容器放电是将（电场能）释放出来。

6、各种电气事故中，（短路）占有特别突出的地位。 7、我国规定（42）、（36）、（24）、（12）、（6）为安全电压。

在潮湿环境中应使用（12）伏以下。 8、10000赫高频交流电的感知电流，男性约（1.5）毫安，女性约为（0.6）毫安；平均摆脱电流，男性约为（16）毫安，女性约为（10.5）毫安。

9、一般来说，触电形式有（接触触电）、（感应触电）和 （跨步电压触电）三种。 10、青、中年人以及非电工触电事故很多，主要是由于这些人是主要的操作者、（ ）、（ ）的缘故。

二、判断题（每小题2分共30分） 1、为了防止可以避免的触电事故，只须做好电气安全管理工作即可。（X） 2、电气安全检查主要是检查线路是否漏电和是否有人触电。

（X） 3、高压设备倒闸操作，必须填写操作票，应由两人进行操作。（V） 4、高压验电必须带绝缘手套。

（V） 5、带电作业不受天气条件限制。（X） 6、保护接地、保护接零、加强绝缘等属于防止间接触电的安全措施，（V） 7、作用兆欧表测量线路对地绝缘电阻时，应将G端接地，L端接导线。

（V） 8、几种线路同杆架设应取得有关部门的同意，其中电力线路在通迅线路上方，而高压线路在低压线路上方。（V） 9、保护接地适用于不接地电网。

（V） 10、保护接零系统中，保护装置只是为了保障人身的安全。（X） 11、使用电流互感器可以允许二次侧开路。

（X） 12、合闸时先合高压断路器，分闸时先分隔离开关。（X） 13、0.1级仪表比0.2级仪表精度高.（V） 14、800伏线路属高压线路。

（X） 15、胶盖闸刀开关能直接控制12千瓦电动机。（X） 三、问答题（共20分） 1、在什么情况下电气设备可引起空间爆炸。

（7分）答：设备短路、遭遇雷击、绝缘被破坏都有可能 引起空间爆炸。2、在火灾现场尚未停电时，应设法先切断电源，切断电源时应注意什么？（8分） 答：①火灾发生后，由于受潮或烟熏，有关设备绝缘能力降低，因此拉闸要用适当的绝缘工具，经防断电时触电。

②切断电源的地点要适当，防止切断电源后影响扑救工作进行。 ③剪断电线时，不同相电线应在不同部位剪断，以免造成短路，剪断空中电线时，剪断位置应选择在电源方向的支持物上，以防电线剪断后落下来造成短路或触电伤人事故。

④如果线路上带有负荷，应先切除负荷，再切断灭火现场电源。在拉开闸刀开关切断电源时，尖使用绝缘棒或戴绝缘手套操作，以防触电。

3、变压器并列运行应具备那些条件？（5分） 答：变压器并列运行应具备那些条件： ①变比相等 ②接线组别相同 ③阻抗电压相等 ④容量相差不超过3倍五、计算题（20分） 1、某用装有220V40W和25W白炽灯各3盏，若正常供电，每天用电3小时，一个月（30天）该用户消耗电能为多少度？若每度电费2角钱，一个月应交多少钱？（7分）解：（40+25）*3*3*30/1000*0.2=3.51（元） 2、在380V的三相电路上接有每相电阻为4欧姆的电抗为3欧姆的三相负载，计算星形连接时，负荷的三相有功功率。（6分） 解：Xr=4（Ω），Xl=3（Ω），则X=5（Ω），cosφ=0.8 I=380/1.732/5=44(A) P=1.732*U*I*cosφ=1.732*380*44*0.8/1000=23(kW)3、已知一台变压器，它的输入电压为220V，输出电压为20V，原边线圈为600匝，测得原线圈的电流为0.6安，求副边的匝数及电流。

（7分）解：N1/N2=U1/U2, N2=N1*U2/U1=600*20/220=54.5（匝） I1/I2=U2/U1, I2=I1*U1/U2=0.6*220/20=6.6(A)。
