模具结构讲解(了解模具的各个结构的功能)
1.了解模具的各个结构的功能
问题太笼统了，我来讲一下一般的模具结构吧！模具分为两大部分：前模和后模。
前模又分为：进料嘴+面板+前模框+前模芯后模有：后模芯+后模框+顶针+顶针固定板+方铁+底板。下面我在介绍每个部分的用途：进料嘴的用途：熔化的塑料通过进料嘴进入模芯。
面板用途：用来把前模锁在注塑机上。前模框的用途：用来连接面板和固定前模芯。
前模芯：模具重要的部位，是产品的前表面 后模部分：后模芯：产品的后面。后模框的用途：和前模框相似，用来固定后模芯，底板和方铁的！方铁的用途：是用来确定顶针行程长短。
顶针的用途：用来顶出产品 顶针板：用来固定顶针的。底板：用来把后模固定在注塑机上的 模具不是三言两语就可以说清楚的，建议买本《模具设计与制造》的书。
上面讲的很详细的！希望我的答案对你有帮助。
2.模具结构知识?
模具基本知识： 1、引言 我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。
模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。
近年来，随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高，塑料制品的应用范围也在不断扩大，如：家用电器、仪器仪表，建筑器材，汽车工业、日用五金等众多领域，塑料制品所占的比例正迅猛增加。一个设计合理的塑料件往往能代替多个传统金属件。
工业产品和日用产品塑料化的趋势不断上升。 2、模具的一般定义：在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。
3、注塑过程说明：模具是一种生产塑料制品的工具。它由几组零件部分构成，这个组合内有成型模腔。
注塑时，模具装夹在注塑机上，熔融塑料被注入成型模腔内，并在腔内冷却定型，然后上下模分开，经由顶出系统将制品从模腔顶出离开模具，最后模具再闭合进行下一次注塑，整个注塑过程是循环进行的。 4、模具的一般分类：可分为塑胶模具及非塑胶模具： （1）非塑胶模具有：铸造模、锻造模、冲压模、压铸模等。
A.铸造模——水龙头、生铁平台 B.锻造模——汽车身 C.冲压模——计算机面板 D.压铸模——超合金，汽缸体 （2）塑胶模具根据生产工艺和生产产品的不同又分为： A.注射成型模——电视机外壳、键盘按钮（应用最普遍） B.吹气模——饮料瓶 C.压缩成型模——电木开关、科学瓷碗碟 D.转移成型模——集成电路制品 E.挤压成型模——胶水管、塑胶袋 F.热成型模——透明成型包装外壳 G.旋转成型模——软胶洋娃娃玩具 ◆ 注射成型是塑料加工中最普遍采用的方法。该方法适用于全部热塑性塑料和部分热固性塑料，制得的塑料制品数量之大是其它成型方法望尘莫及的，作为注射成型加工的主要工具之一的注塑模具，在质量精度、制造周期以及注射成型过程中的生产效率等方面水平高低，直接影响产品的质量、产量、成本及产品的更新，同时也决定着企业在市场竞争中的反应能力和速度。
我司的产品成型全部采用注射成型。 ◆注塑模具是由若干块钢板配合各种零件组成的，基本分为： A 成型装置（凹模，凸模） B 定位装置（导柱，导套） C 固定装置（工字板，码模坑） D 冷却系统（运水孔） E 恒温系统（加热管，发热线） F 流道系统（唧咀孔，流道槽，流道孔） G 顶出系统（顶针，顶棍） 5、根据浇注系统型制的不同可将模具分为三类： （1） 大水口模具：流道及浇口在分模线上，与产品在开模时一起脱模，设计最简单，容易加工，成本较低，所以较多人采用大水口系统作业。
（2） 细水口模具：流道及浇口不在分模线上，一般直接在产品上，所以要设计多一组水口分模线，设计较为复杂，加工较困难，一般要视产品要求而选用细水口系统。 （3） 热流道模具：此类模具结构与细水口大体相同，其最大区别是流道处于一个或多个有恒温的热流道板及热唧嘴里，无冷料脱模，流道及浇口直接在产品上，所以流道不需要脱模，此系统又称为无水口系统，可节省原材料，适用于原材料较贵、制品要求较高的情况，设计及加工困难，模具成本较高。

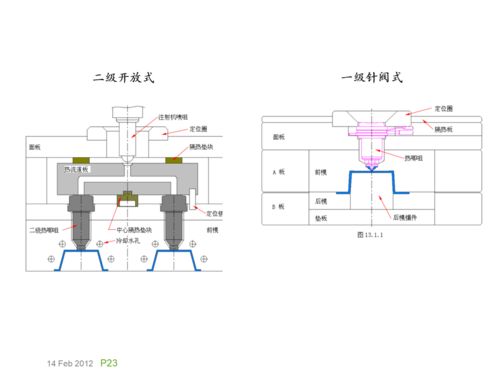

我司所谓的2板模一般指大水口系统模具，3板模一般指细水口系统模具。3板模不可简单地认为比2板模多一块模板，根据产品形状和模具设计的需要，模具可有多于3板的结 热流道系统，又称热浇道系统，主要由热浇口套，热浇道板，温控电箱构成。
我们常见的热流道系统有单点热浇口和多点热浇口二种形式。单点热浇口是用单一热浇口套直接把熔融塑料射入型腔，它适用单一腔单一浇口的塑料模具；多点热浇口是通过热浇道板把熔融料分枝到各分热浇口套中再进入到型腔，它适用于单腔多点入料或多腔模具.。
3.模具基本常识
模具分类方法很多，过去常使用的有：按模具结构形式分类，如单工序模，复式冲模等；按使用对象分类，如汽车覆盖件模具、电机模具等；按加工材料性质分类，如金属制品用模具，非金属制用模具等；按模具制造材料分类，如硬质合金模具等；按工艺性质分类，如拉深模、粉末冶金模、锻模等。这些分类方法中，有些不能全面地反映各种模具的结构和成形加工工艺的特点，以及它们的使用功能。为此，采用以使用模具进行成形加工的工艺性质和使用对象为主的综合分类方法，将模具分为十大类，见表1各大类模具，又可根据模具结构、材料、使用功能以及制模方法等分为若干小类或品种。 模具相关英语 模具相关知识 模具报价 模具基地
序号
模具类型
模具品种
成形工艺性质及使用对象
1
冲压模具（冲模）
冲裁模（无、少废料冲裁、整修、光洁冲裁、深孔冲裁精冲模等），弯曲模具，拉深模具，单工序模具（冲裁、弯曲、拉深、成形等），复合冲模，级进冲模；汽车覆盖件冲模，组合冲模，电机硅钢片冲模
板材冲压成形
2
塑料成型模具
压塑模具，挤塑模具，注射模具（立式、式、角式注射模具）；热固性塑料注射模具，挤出成形模具（管材、簿膜扁平机头等）发泡成形模具，低刀具工具泡注射成形模具，吹塑成形模具等
塑料制品成形加黄岩工艺（热固性和热塑性模塑料）
3
压铸模
热室压铸机用压铸模，立式冷室压铸机用压铸模，臣式冷室压铸机用压铸模，全立式压铸机用压铸模，有色金属（锌、铝、铜、镁合金）压铸，黑色金属压铸模
有色金属与黑色金属压力铸造成形工艺
4
锻造成形模具
模锻和大型压力机用锻模，螺旋压力机用锻模，平锻机锻模，辊锻模等；各种紧固件冷镦模，挤压模具，拉丝模具，液态锻造用模具等
金属零件成形，采用锻压、挤压
5
铸造用金属模具
各种金属零件铸造时采用的金属模型
金属浇铸成形工艺
6
粉末冶金模具
成形模；手动模：实体单向压制、实体双向压制手动模；实体浮动压模；机动模：大型截面实体浮动压模，极掌单向压模，套类单向、双向压模，套类浮动压模；整形模；手动模；径向整形模，带外台阶套类全整形模，带球面件整形模等。
机动模：无台阶实体件自动整形模，轴套拉杆式半自动整形馍，轴套通过式自动整形模轴套全整形自动模，带外台阶与带外球面轴套全整形自动模等
粉末制品压坯的压制成形黄岩艺。主模具电加工设备用于铜基、铁基粉末制品；机械零件，工具材料与制品易热零件等
7
玻璃制品模具
吹一吹法成形瓶罐模具，压一吹法成形瓶罐模具，玻璃器皿用模具等
玻璃制品成形工艺
8
橡胶成型模具
橡胶制品的压胶模、挤胶模、注射模。橡胶轮胎模，“O”形密封圈橡胶模等
橡胶压制成形工艺
9
陶瓷模具
各种陶瓷器皿等制品用的成形金属模具
陶瓷制品成形工艺
10
经济模具（简易模具）
低熔点合金成形模具，薄板冲模，叠层冲模，硅橡胶模，环氧树脂模，陶瓷型精铸模，叠层型腔塑料模，快速电铸成形模等
适用多品种少批量工业产品用模具，有很高经济价值
4.模具的结构是什么啊
根据模具结构、材料、使用功能以及制模方法等分为若干小类或品种。
1 冲压模具（冲模）
冲裁模（无、少废料冲裁、整修、光洁冲裁、深孔冲裁精冲模等），弯曲模具，拉深模具，单工序模具（冲裁、弯曲、拉深、成形等），复合冲模，级进冲模；汽车覆盖件冲模，组合冲模，电机硅钢片冲模 板材冲压成形
2 塑料成型模具
压塑模具，挤塑模具，注射模具（立式、式、角式注射模具）；热固性塑料注射模具，挤出成形模具（管材、簿膜扁平机头等）发泡成形模具，低刀具工具泡注射成形模具，吹塑成形模具等
塑料制品成形加黄岩工艺（热固性和热塑性模塑料）3 压铸模热室压铸机用压铸模，立式冷室压铸机用压铸模，臣式冷室压铸机用压铸模，全立式压铸机用压铸模，有色金属（锌、铝、铜、镁合金）压铸，黑色金属压铸模
有色金属与黑色金属压力铸造成形工艺
4 锻造成形模具
模锻和大型压力机用锻模，螺旋压力机用锻模，平锻机锻模，辊锻模等；各种紧固件冷镦模，挤压模具，拉丝模具，液态锻造用模具等 金属零件成形，采用锻压、挤压
5 铸造用金属模具
各种金属零件铸造时采用的金属模型 金属浇铸成形工艺
6 粉末冶金模具成形模：手动模：实体单向压制、实体双向压制手动模；实体浮动压模
机动模：大型截面实体浮动压模，极掌单向压模，套类单向、双向压模，套类浮动压模整形模：手动模：径向整形模，带外台阶套类全整形模，带球面件整形模等
机动模：无台阶实体件自动整形模，轴套拉杆式半自动整形馍，轴套通过式自动整形模轴套全整形自动模，带外台阶与带外球面轴套全整形自动模等
粉末制品压坯的压制成形黄岩艺。主模具电加工设备用于铜基、铁基粉末制品；机械零件，工具材料与制品易热零件等
7 玻璃制品模具
吹一吹法成形瓶罐模具，压一吹法成形瓶罐模具，玻璃器皿用模具等 玻璃制品成形工艺
8 橡胶成型模具
橡胶制品的压胶模、挤胶模、注射模。橡胶轮胎模，“O”形密封圈橡胶模等 橡胶压制成形工艺9 陶瓷模具各种陶瓷器皿等制品用的成形金属模具
陶瓷制品成形工艺
10 经济模具（简易模具）
5.模具的一些理论知识
绘图UG 模具设计制造应用
2 绘图CAD 模具装配图零件图
3 模具设计及审核 解决样品或2D图
4 模具结构及配件 精通各类模具结构
5 注塑成型工艺 能跟试模和移交
6 塑胶材料及特性 识别材料及特性
7 外观处理 识别及处理问题
8 质量管理体系
9 注塑机 品种规格及原理
10 模具钢材 识别及其应用
11 模具报价 提供3D会报价
12 模具流程 清楚整个过程
13 模具加工 清楚任何部位加工
14 模具皮纹刻字 达到产品图要求
15 数学计算 实用函数计算
16 产品二次加工 加工方式造价等
17 产品/模具测量
18 绘图PRO 模具设计
