机械设计基础试题及答案
一、填空
1.凸轮主要由凸轮,推杆和机架三个基本构件组成。
2.凸轮机构从动件的形式有 尖顶_从动件,滚子 从动件和平底_从动件。(见教材P52页)。
3.按凸轮的形状可分为_盘形凸轮、移动凸轮_圆柱_凸轮和曲面_凸轮。(教材P51页)。
4.常用的间歇运动机构有_棘轮机构,槽轮机构,凸轮式间歇机构和不完全齿机构等几种。(见教材P62~66页)
5.螺纹的旋向有左旋和右旋,牙形有三角形,矩形,梯形,和锯齿形。(教材P67页)
6.标准外啮合斜齿轮传动的正确啮合条件是:两齿轮的_法面_模数和_法面压力角_都相等,齿轮的_螺旋角相等_角相等、旋向_相反。
二、选择
1.取分离体画受力图时, C、E、F 力的指向可以假定, A、B、D、G 力的指向不能假定。(教材P6~P13)
A.光滑面约束力 B.柔体约束力 C.铰链约束力 D.活动铰链反力 E.固定端约束力 F.固定端约束力偶矩 G.正压力
2.列平衡方程求解平面任意力系时,坐标轴选在 B 的方向上,使投影方程简便;矩心应选在 F、G点上,使力矩方程简便。(教材P19~P24)
A.与已知力垂直 B.与未知力垂直 C.与未知力平行 D.任意
E.已知力作用点 F.未知力作用点 G.两未知力交点 H.任意点
3.对于铰链四杆机构,当满足杆长之和的条件时,若取 C 为机架,将得到双曲柄机构。(见教材P40~P41)
A.最长杆 B.与最短杆相邻的构件
C.最短杆 D.与最短杆相对的构件
4.凸轮机构从动杆的运动规律,是由凸轮的( D)所决定的。
A.压力角 B.滚子
C.形状 D.轮廓曲线
5.对于铰链四杆机构,当满足杆长之和的条件时,若取(B )为机架,一定会得到曲柄摇杆机构。
A.最长杆B.与最短杆相邻的构件 C.最短杆 D.与最短杆相对的构件
6.为保证平面四杆机构良好的传力性能,( B)不应小于最小许用值。
A.压力角 B.传动角 C.极位夹角 D.啮合角
7.力F使物体绕点O转动的效果,取决于(C )。
A.力F的大小和力F使物体绕O点转动的方向 B.力臂d的长短和力F使物体绕O点转动的方向 C.力与力臂乘积F?d的大小和力F使物体绕O点转动的方向 D.力与力臂乘积Fd的大小,与转动方向无关。
8.凸轮机构中的压力角是指( B) 间的夹角。
A.凸轮上接触点的法线与该点的线速度方向 B.凸轮上的接触点的法线与从动件的运动方向 C.凸轮上的接触点的切线与从动件的运动方向
9.平面四杆机构无急回特性时,行程速比系数(C )。
A.大于1 B.小于1 C.等于1
10.机器与机构的区别在于(C )。
A. 是否由各种零件经装配而成的组合体 B.它们各部分之间是否有确定的相对运动 C. 在工作时是否能完成有效的机械功或能量转化
您如学机械制图基础,且看下面这本书是否适合于你。
《机械制图》 图丛书名: “十一五”技能型高职高专规划教材 作 者: 洪有伦,唐丽君 主编 出 版 社: 南京大学出版社【图书目录】 第1章 制图的基本知识与技能 1.1 制图的基本规格 1.1.1 图纸幅面和格式 1.1.2 字体 1.1.3 比例 1.1.4 图线 1.1.5 尺寸注法 1.2 几何作图 1.2.1 等分线段 1.2.2 等分圆周及作正多边形 1.2.3 斜度和锥度 1.2.4 圆弧连接 1.2.5 椭圆画法 1.2.6 圆的切线 1.3 平面图形的尺寸分析及画法 1.3.1 平面图形的尺寸分析 1.3.2 平面图形的线段分析 1.3.3 平面图形的作图步骤 1.3.4 绘制工程图样的方法与步骤 第2章 点、直线、平面的投影 2.1 投影法及三视图 2.1.1 投影法的分类 2.1.2 正投影的特性 2.1.3 三视图的形成 2.2 点的投影 2.3 直线的投影 2.3.1 直线的投影 2.3.2 各种位置直线的投影 2.3.3 点与直线 2.3.4 两直线的相对位置 2.4 平面的投影 2.4.1 平面的表示法 2.4.2 各种位置平面的投影 2.4.3 平面内的点和直线 第3章 基本体 3.1 基本体的投影 3.1.1 平面立体 3.1.2 曲面立体 3.2 截断体 3.2.1 平面立体的截交线 3.2.2 曲面立体的截交线 3.3 相贯体 3.3.1 表面取点法 3.3.2 辅助平面法 3.3.3 相贯线的特殊情况 第4章 轴测图 4.1 轴测图的基本知识 4.1.1 轴测图的形成 4.1.2 轴测图的基本概念 4.1.3 轴测图的种类 4.1.4 轴测图的性质 4.2 正等测轴测图 4.2.1 轴间角和轴向伸缩系数 4.2.2 平面立体的正等测画法 4.2.3 曲面立体的正等测画法 4.3 斜二测轴测图 4.3.1 轴间角和轴向伸缩系数 4.3.2 斜二测图的画法 第5章 组合体 5.1 组合体的形体分析 5.1.1 组合体的组合方式 5.1.2 组合体的表面连接关系 5.1.3 形体分析法 5.2 组合体视图的画法 5.2.1 形体分析 5.2.2 选择主视图 5.2.3 确定绘图比例和图幅 5.2.4 绘制底图 5.2.5 检查、描深 5.3 组合体视图的尺寸标注 5.3.1 基本体的尺寸标注 5.3.2 截断体和相贯体的尺寸标注 5.3.3 组合体的尺寸标注 5.4 读组合体的视图 5.4.1 读图的基本知识 5.4.2 读图的基本方法 第6章 机件的表达方法 6.1 视图 6.1.1 基本视图 6.1.2 向视图 6.1.3 局部视图 6.1.4 斜视图 6.2 剖视图 6.2.1 剖视图的概念 6.2.2 剖视图的种类 6.2.3 剖切面 6.2.4 剖视图的规定画法和简化画法 6.3 断面图 6.3.1 断面图的概念 6.3.2 断面图的种类及画法 6.4 其他表达方法 6.4.1 局部放大图 6.4.2 简化画法 6.5 综合应用举例 6.6 第三角画法简介 第7章 常用机件的规定画法与标记 7.1 螺纹与螺纹紧固件 7.1.1 螺纹 7.1.2 螺纹紧固件 7.2 齿轮 7.2.1 圆柱齿轮 7.2.2 直齿锥齿轮 7.2.3 蜗杆与蜗轮 7.3 键与销 7.3.1 键 7.3.2 销 7.4 滚动轴承 7.4.1 滚动轴承的结构与分类 7.4.2 滚动轴承的画法 7.4.3 滚动轴承的代号与标记 7.5 弹簧 7.5.1 圆柱螺旋压缩弹簧各部分的名称及尺寸计算 7.5.1 圆柱螺旋压缩弹簧的规定画法 第8章 零件图 8.1 零件图概述 8.1.1 零件图的作用 8.1.2 零件图的内容 8.2 零件图的视图选择 8.2.1 主视图的选择 8.2.2 其他视图的选择 8.3 零件图的尺寸标注 8.3.1 尺寸基准的分类 8.3.2 标注尺寸的基本原则 8.3.3 零件上常见孔的尺寸注法 8.4 零件图的技术要求 8.4.1 技术要求的内容 8.4.2 表面粗糙度 8..3 表面处理及热处理 8.4.4 极限与配合 8.4.5 形状与位置公差 8.5 零件上常见的工艺结构 8.5.1 铸造工艺结构 8.5.2 机械加工工艺结构 8.6 典型零件图例分析 8.6.1 轴套类零件 8.6.2 轮盘类零件 8.6.3 叉架类零件 8.6.4 箱体类零件 8.7 零件测绘 8.7.1 零件测绘的方法和步骤 8.7.2 零件尺寸的测量 8.8 读零件图 8.8.1 阅读零件图的目的 8.8.2 读图的方法与步骤 第9章 装配图 9.1 装配图概述 9.1.1 装配图的作用 9.1.2 装配图的内容 9.2 装配图的表达方法 9.2.1 规定画法 9.2.2 特殊画法 9.3 装配图的尺寸注法和技术要求 9.3.1 尺寸标注 9.3.2 技术要求 9.4 装配图的零、部件序号及明细栏 9.4.1 零、部件序号 9.4.2 零件明细栏(表) 9.5 常见的装配结构 9.5.1 装配工艺结构 9.5.2 常见装置 9.6 部件测绘和装配图画法 9.6.1 部件测绘 9.6.2 装配图的画法 9.7 读装配图和由装配图拆画零件图 9.7.1 读装配图的方法与步骤 9.7.2 由装配图拆画零件图 第10章 表面展开图 10.1 表面展开图的基本知识 10.2 求一般位置直线的实长 10.2.1 直角三角形法 10.2.2 旋转法 10.3 平面体制件的表面展开 10.4 圆柱管制件的表面展开 10.5 圆锥管制件的表面展开 10.6 异形管接头的表面展开 10.7 绘制展开图应注意的几点问题 10.7.1 接缝位置的确定 10.7.2 板材厚度对制件加工的影响 10.7.3 咬口形式及余量 第11章 房屋建筑图 11.1 概述 11.1.1 房屋的组成 11.1.2 房屋建筑图的分类 11.2 房屋建筑图的有关规定 11.2.1 建筑制图的基本标准 11.2.2 建筑制图的有关规定 11.3 首页图和总平面图 11.3.1 首页图 11.3.2 总平面图 11.4 建筑平面图 11.4.1 平面图的基本要求及表达方法 11.4.2 平面图的阅读 11.5 建筑立面图 11.5.1 立面图的基本要求及表达方法 11.5.2 立面图的阅读方法 11.6 建筑剖面图 11.6.1 剖面图的基本要求及表达方法 11.6.2 剖面图的阅读 11.7 建筑详图 11.7.1 概述 11.7.2 详图的阅读方法 本书是根据教育部制定的《高职高专工程制图课程教学基本要求》并采用最新《技术制图》和《机械制图》国家标准编写的。全书共分十。
机械设计基础试题及答案一、填空1.凸轮主要由凸轮,推杆和机架三个基本构件组成。
2.凸轮机构从动件的形式有 尖顶_从动件,滚子 从动件和平底_从动件。(见教材P52页)。
3.按凸轮的形状可分为_盘形凸轮、移动凸轮_圆柱_凸轮和曲面_凸轮。(教材P51页)。
4.常用的间歇运动机构有_棘轮机构,槽轮机构,凸轮式间歇机构和不完全齿机构等几种。(见教材P62~66页)5.螺纹的旋向有左旋和右旋,牙形有三角形,矩形,梯形,和锯齿形。
(教材P67页)6.标准外啮合斜齿轮传动的正确啮合条件是:两齿轮的_法面_模数和_法面压力角_都相等,齿轮的_螺旋角相等_角相等、旋向_相反。二、选择1.取分离体画受力图时, C、E、F 力的指向可以假定, A、B、D、G 力的指向不能假定。
(教材P6~P13)A.光滑面约束力 B.柔体约束力 C.铰链约束力 D.活动铰链反力 E.固定端约束力 F.固定端约束力偶矩 G.正压力2.列平衡方程求解平面任意力系时,坐标轴选在 B 的方向上,使投影方程简便;矩心应选在 F、G点上,使力矩方程简便。(教材P19~P24)A.与已知力垂直 B.与未知力垂直 C.与未知力平行 D.任意E.已知力作用点 F.未知力作用点 G.两未知力交点 H.任意点3.对于铰链四杆机构,当满足杆长之和的条件时,若取 C 为机架,将得到双曲柄机构。
(见教材P40~P41)A.最长杆 B.与最短杆相邻的构件C.最短杆 D.与最短杆相对的构件4.凸轮机构从动杆的运动规律,是由凸轮的( D)所决定的。A.压力角 B.滚子C.形状 D.轮廓曲线5.对于铰链四杆机构,当满足杆长之和的条件时,若取(B )为机架,一定会得到曲柄摇杆机构。
A.最长杆B.与最短杆相邻的构件 C.最短杆 D.与最短杆相对的构件6.为保证平面四杆机构良好的传力性能,( B)不应小于最小许用值。A.压力角 B.传动角 C.极位夹角 D.啮合角7.力F使物体绕点O转动的效果,取决于(C )。
A.力F的大小和力F使物体绕O点转动的方向 B.力臂d的长短和力F使物体绕O点转动的方向 C.力与力臂乘积F?d的大小和力F使物体绕O点转动的方向 D.力与力臂乘积Fd的大小,与转动方向无关。8.凸轮机构中的压力角是指( B) 间的夹角。
A.凸轮上接触点的法线与该点的线速度方向 B.凸轮上的接触点的法线与从动件的运动方向 C.凸轮上的接触点的切线与从动件的运动方向9.平面四杆机构无急回特性时,行程速比系数(C )。A.大于1 B.小于1 C.等于110.机器与机构的区别在于(C )。
A. 是否由各种零件经装配而成的组合体 B.它们各部分之间是否有确定的相对运动 C. 在工作时是否能完成有效的机械功或能量转化。
一、填空题(每小题0.5分) 1.机械是 和 的总称。
2.铰链四杆机构的杆长为a=60mm,b=200mm,c=100mm,d=90mm。若以杆C为机架,则此四杆机构为 。
3.平面连杆机构的行程速比系数K=1.25是指 与 时间之比为 ,平均速比为 。4.带传动的主要失效形式是 与 。
5.普通V带的断面型号分为 七种,其中断面尺寸最小的是 型。6.链传动的主要失效形式有: 和 。
7.链的长度以 表示,一般应取为 数。8.为保证齿轮传动恒定的传动比,两齿轮齿廓应满足 。
9.符合齿廓啮合基本定律的齿廓有 , 和 等。10一对齿轮的正确啮合条件为: 。
一对齿轮连续传动的条件为: 。 齿轮轮齿的失效形式有 。
一对斜齿轮的正确啮合条件为: 。 齿轮传动是惟一适用于相交轴的齿轮传动。
轴承6308,其代号表示的意义为 。 润滑剂有 三类。
按摩擦状态滑动轴承分为 , 两类。 列举出两种固定式刚性联轴器 。
轴按所受载荷的性质分类,自行车前轴是 。 普通三角螺纹的牙形角为 度,常用联接螺纹的旋向为 旋,普通螺栓的公称直径为螺纹 径;在常用的螺纹牙型中 形螺纹传动效率最高, 形螺纹自锁性最好。
弹簧的主要功能是 。 二、判断题(每小题0.5分) 1.一个固定铰链支座,可约束构件的两个自由度。
( )2.一个高副可约束构件的两个自由度。( )3.在计算机构自由度时,可不考虑虚约束。
( )4.局部自由度是与机构运动无关的自由度。( )5.虚约束是在机构中存在的多余约束,计算机构自由度时应除去。
( )6.在四杆机构中,曲柄是最短的连架杆。( )7.压力角越大对传动越有利。
( ) 8.在曲柄摇杆机构中,空回行程比工作行程的速度要慢。( )9.偏心轮机构是由曲柄摇杆机构演化而来的。
( )10.曲柄滑块机构是由曲柄摇杆机构演化而来的。( )11.减速传动的传动比i三、简答题:(每小题3分) 1.铰链四杆机构的基本形式有哪几种?各有何特点?连杆机构的压力角是确定值还是变化值?它对机构的传力性能有何影响?2.何谓带传动的弹性滑动和打滑?能否避免?3.在设计带传动时为什么要限制带速v、小带轮直径d1和带轮包角α?4.螺杆螺纹的牙型有哪几种?各有什么特点?5.何谓齿面疲劳点蚀,它是如何形成的?6.为什么大多数螺纹联接必须防松?防松措施有哪些?7.联轴器与离合器的主要功能是什么?两者功能的主要区别是什么?四、单项选择题(每小题0.5分) 是构成机械的最小单元,也是制造机械时的最小单元。
. 机器;B.零件;C.构件;D.机构。2. 两个构件之间以线或点接触形成的运动副,称为 。
A. 低副;B.高副;C. 移动副;D. 转动副。3. 在下列平面四杆机构中,有急回性质的机构是 。
A. 双曲柄机构;B. 对心曲柄滑块机构;C. 摆动导杆机构;D. 转动导杆机构。 4. 在下列平面四杆机构中, 存在死点位置。
A. 双曲柄机构;B. 对心曲柄滑块机构;C. 曲柄摇杆机构;D. 转动导杆机构。5. 曲柄摇杆机构的压力角是 。
A.连杆推力与运动方向之间所夹的锐角;B.连杆与从动摇杆之间所夹锐角; C.机构极位夹角的余角;D.曲柄与机架共线时,连杆与从动摇杆之间所夹锐角。 6. 带传动是借助带和带轮间的 来传递动力和运动的。
A. 啮合;B.磨擦;C. 粘接。 7. 图示铰链四杆机构是 。
A. 曲柄摇杆机构;B.双曲柄机构;C. 双摇杆机构。 8. 能实现间歇运动的机构是 。
A. 曲柄摇杆机构;B. 双摇杆机构;C. 槽轮机构; D. 齿轮机构。 9. 链传动属于 传动。
A. 摩擦传动;B. 啮合传动;C. 两者均不是。 10. 曲柄摇杆机构的死点发生在 位置。
A. 主动杆与摇杆共线;B. 主动杆与机架共线;C.从动杆与连杆共线;D. 从动杆与机架共线。11.为了使带与轮槽更好的接触,轮槽楔角应 V带截面的楔角。
A. 小于;B. 大于;C. 等于。 12. 链传动是借助链和链轮间的 来传递动力和运动的。
A. 磨擦;B. 粘接;C. 啮合。 13. 是链传动承载能力、链及链轮尺寸的主要参数。
A. 链轮齿数; B.链节距;C. 链节数;D. 中心距 。 14. 为避免使用过渡链节,设计链传动时应使链条长度为 。
A. 链节数为偶数; B. 链节数为小链轮齿数的整数倍; C. 链节数为奇数; D. 链节数为大链轮齿的整数倍。15. 一对渐开线直齿圆柱齿轮正确啮合的条件是 。
A. 两齿轮的模数和齿距分别相等; B. 两齿轮的齿侧间隙为零;C. 两齿轮的齿厚和齿槽宽分别相等;D. 两齿轮的模数和压力角分别相等。16. 在普通圆柱蜗杆传动中,若其他条件不变而增加蜗杆头数,将使 。
A. 传动效率提高;B. 蜗杆强度提高;C. 传动中心距增大;D. 蜗杆圆周速度提高。 17. 在各种类型轴承中, 不能承受轴向载荷。
A. 调心球轴承;B. 深沟球轴承;C. 圆锥滚子轴承;D. 圆柱滚子轴承。 18. 下列密封方法,其中 是属于接触式密封。
A. 毡圈式密封;B. 间隙式密封;C. 迷宫式密封。 19. 下列密封方法,其中 是属于非接触式密封。
A. 毡圈式密封; B. 皮碗式密封;C. 迷宫式密封。 20. 凸缘联轴器是一种 联轴器。
A. 固定式刚性联轴器;B. 可移式刚性联轴器;C. 弹性 联轴器;D. 金属弹簧式弹性联轴器。 21.自行车飞轮的内部结构是属于 。
A. 链传动;B. 超越离合器;C. 安全 离合器;D.弹性联轴器。 22. 转轴承受 。
A. 扭矩; B. 弯矩;C. 扭矩和弯矩。 23. 对于高负荷、重要的。

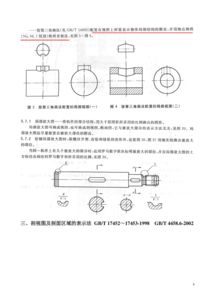

1)3x1.5和3x0.5是指槽宽x深度(深度是以较小轴径为准);变径未标注倒角的,一般会在图纸右上角注明“未注倒角XXXX(如未注倒角1.5x45°)"或者在下方技术要求里有”未注倒角xxx或锐边倒钝“之类的说明。
2)方框里的标注是指形位公差,箭头是跳动公差符号,A-B是公共基准,即分别以A所在的外圆中心和B所在的外圆中心组成公共基准,A、B基准对应的外径相等,应该是装轴承的位置,所以要求轴承位置的同轴度为最高,故以此为公共基准;
3)三道杠的是形位公差中的位置公差对称度符号,表示键槽两侧(工作面)相对于公共基准的对称度为图纸所示;
4)对号0.8是粗糙度的标注方式和粗糙度等级。粗糙度符号是打不出来的。表示粗糙度为Ra0.8。这个等级的粗糙度一般需要磨削才能达到。粗糙度数值越小,则表面越光滑,反之则越粗糙。粗糙度从大到小基本按0.5倍四舍五入递减。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。
这些都是机械制图基本知识,制图是一种工程语言,掌握这些基本的知识,才能读懂图纸。
