1.数据中心机房综合布线施工有哪些要点

1、在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：设备间的土建工程已全部竣工，室内墙壁已充分干燥。设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；电源已经接入设备间，应满足施工需要；设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。

2、交接间环境要求：根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备；应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备；器材检验要求；安全要求；技术准备。

3、线缆布放的一般要求：线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。布放线缆应有冗余；在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m；特殊要求的应按设计要求预留；布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m；线缆布放过程中为避免受力和扭曲，应制作合格的牵引端头。如果采用机械牵引，应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。

4、布线安全，参加施工的人员应遵守以下几点：穿着合适的衣服；使用安全的工具；保证工作区的安全；制定施工安全措施。

2.数据中心机房综合布线施工有哪些要点

1、在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：设备间的土建工程已全部竣工，室内墙壁已充分干燥。

设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；电源已经接入设备间，应满足施工需要；设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。2、交接间环境要求：根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备；应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备；器材检验要求；安全要求；技术准备。

3、线缆布放的一般要求：线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。布放线缆应有冗余；在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m；特殊要求的应按设计要求预留；布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m；线缆布放过程中为避免受力和扭曲，应制作合格的牵引端头。

如果采用机械牵引，应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。4、布线安全，参加施工的人员应遵守以下几点：穿着合适的衣服；使用安全的工具；保证工作区的安全；制定施工安全措施。

3.数据中心综合布线建设,需要注意哪些问题

家庭装修中的弱电综合布线、智能家居系统注意事项家庭综合布线系统是指将电视、电话、电脑网络、多媒体影音中心、自动报警装置等设计进行集中控制的电子系统，即家庭中由这些线缆连接的设备都可由一个设备集中控制了，以前它们是“各自为政”的。

因为它们与强电不同传输电压不高（一般在12V左右），故像这类线缆组成的系统被称为弱电布线系统。一般的综合布线系统主要由弱电箱、信号线和信号端口组成，如果将综合布线系统比作家居的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。

信息配线箱的作用是控制输入和输出的电子信号。信号线传输电子信号。

信号端口接驳终端设备。 家庭智能化的实现，第一步就要进行家庭布线的基础设施建设。

家庭信息接入箱是继水、电、气之后的第四大家庭基础设施，全面管理家里的电话、宽带、电视、安防等弱电线路。如果没有家庭综合布线，再大再好的房子都称不上是信息化的现代住宅。

本人零一年从事智能家居行业，至今9年了，在这些年里经历了近千户大小房型、复式、别墅的弱电装修过程，经验都是通过这近千户家庭所总结出来的，希望这些建议对于正要装修新房的朋友能有所帮助。 家庭综合布线是前期隐蔽工程的重要一环，做完了就没法改了，所以一定要重视，哪怕我预算不多，我可以在家庭影院、电视机等方面妥协下，省点钱也要做好隐蔽工程，电气设备可以换，墙里的线你怎么换？别说抽的动，我做到现在家里线最后能抽的动的寥寥无几 。

首先我们说线材，弱电线材品牌总类也非常多，对于一些要装修的人来说选择起来也颇为吃力，很多家庭装修用的线材是熊猫的，其实熊猫的线材也还可以，但现实中很多**用的熊猫线都是假的，我们做这行的看的出来，不做这行的可能就当真的线用了，结果可能是几年以后出现问题而无法查找原因（线要是中间老化断了你找起原因来就头大了），个人觉得在弱电线材里秋叶原还是个不错的牌子，只做弱电线材的秋叶原做出来的线质量还是可靠的，本人在上海也是见证了秋叶原从不知名的牌子到现在的热销弱电线材的过程，家庭装修里用到的几种线缆，网线、电话线、电视线这三种线是最基本的弱电线缆，也是家家户户必备的，网线一般家庭都是使用超五类网线，有些蒙人的拿五类线来充数，五类线标识是CAT5用于百兆以下网络，超五类标识是CAT5E用于百兆以上网络，还有更好的六类线CAT6，中间有十字屏蔽龙骨，线也更粗，但一般家庭用超五类足矣，问题怎么辨别网线的好坏呢，我如果和你说超五类线线芯直径是0.51mm；线缆直径5mm，五类线又是多少多少，你觉得你能分辨的出吗？我想绝大多数都分辨不出来，我们自己都不这么分，线拿手上一打眼再拨皮看一下心里就有数了，所以你要想分辨的明白，最简单的办法就是去品牌线缆的经销处弄一小段回来比着来，不怕不识货就怕货比货不是没道理的，在这里简单说下要点，1、看线材外皮标识，劣质网线标识模糊不清晰一看就有种不上档次的感觉；2、剥掉外皮看里面的线对，正品线材线对的颜色印刷清晰，而劣质线材的线对颜色很可能印刷模糊甚至脱色；3、解开线对将线芯随意折个角度，观察线芯是否有很大的回复，有的话这线就不好用了，估计铜芯细的可怜都是塑料。好的网线是可以随意曲折且不易折断的。

一般通过这三点再加上和正品网线的对比基本就能识别出来了，电话线基本和网线是一样的比较方法，只是考虑到数字电话选择电话线要四芯的，有些有条件的家庭用网线代替电话线，说是网线有4对断了还有的换，其实也没有这个必要，劣质线材用什么线最后都要出问题，用好线材就不会有这个顾虑，真要那么容易断，电话坏了你换对线，那网络不一样跟着断？网络断几根怎么接？虽说网线也就用4根线，多断两次不也就完了吗。我负责弱电设计的家庭从来没出过这样的问题。

还有电视线，质量主要看线芯就是铜芯的粗细，相比正品电视线太细就不行了，另外发泡塑胶套外的屏蔽层应该要有两层铝塑膜与两层金属网，这样收看电视信号质量才有保证。 再来说说家庭中的智能家居系统，可能很多人觉得这些离自己还太过遥远，诚然真正的智能家居系统不是人人都玩的起的，手机打个电话让家里的电饭煲煮饭；洗衣机洗衣服，身在国外也能随便控制家里任何一盏灯的亮灭，想要将家里所有的弱电系统做进中控做成真正的智能家居系统少说也要几十万的费用，这不是谁都做的起的，但论其中一个个单独的系统，其实造价远远没有那么高，相反选择合适的单系统很可能还节约了你的资金、增加了你的生活情趣、提升了你的装修档次等，而这些花费其实只有几千块钱，是不是很值呢？ 一、背景音乐系统：我感觉到现如今大家越来越重视居室装修的舒适性和文化品位，家庭背景音乐逐渐成为现代装修中的“新宠”。

试想当你拖着疲惫的身躯泡进温暖的浴缸时；当你周末休息躺在宽大的软床上赖床时；当你在厨房烹煮煎炸时，当你和家人在餐桌上一起用餐时，悠扬的背景音乐轻柔地穿梭徘徊在房内，让任何需要的地方都能听到美妙的背景音乐都可以让您感受到在温暖。

4.数据中心综合布线系统有哪些设计要求

数据中心是企业最关键的IT（信息技术）资源及业务核心。

当企业员工及客户无法访问其数据中心的服务器和存储设备时。企业的整体运作将会受到很大影响。

根据美国着名IT咨询公司Strategic Solutions的调查报告。金融经纪公司每小时的网络宕机所造成的经济损失最高达到600多万美元。

因此，越来越多的企业将数据中心的建设视为企业的头等大事，并不惜投入巨资以满足当前及今后企业发展的需要，数据中心综合布线也正在成为整个布线行业新的业务增长点。 1、数据中心机房 数据中心是网络交换和数据存取的核心部分。

承载了大量的核心数据及资料管理功能。 各种服务器及数据备份设备、呼叫中心交换设备、网络管理系统、运营设备控制以及管理设备等均置于其中。

数据中心支持的功能包括各种终端用户远程访问与登录、数据及多媒体图片下载、VOD（视频点播）及各种影视应用。其数据交换量往往是-般网络或终端用户数据流量的数百倍甚至数千倍。

目前数据中心机房主要包括下列几种： a。以电信部门节点机房为核心的IDC（互联网数据中心）机房。

占据IDC服务行业超过60%的市场份额。 b。

以集团公司总部为核心的数据中心机房。包括银行、证券、上市企业总部等。

c。以外资或民营电信运营商为主建设的数据中心机房。

规模较小。服务器台数-般不超过500台。

d。企业、政府职能部门自建的以数据存储为主的IT网络机房。

2、数据中心综合布线系统设计 2。1 数据中心综合布线系统设计需考虑的因素 2005年美国国家标准学会（ANSI）和美国电信工业协会（TIA）共同发布了《数据中心电信基础设施标准》（ANSI/TIA-942-2005，以下简称TI A-942标准），对数据中心布线系统设计提供了参考依据。

数据中心综合布线系统设计需考虑的因素随不同的数据中心和所容纳设备的不同而有所不同，一般包括： a。基于标准的开放式系统。

b。纳入增长因素的高性能和高带宽。

c。支持存储设备（即光纤通道。

SCSI小型计算机系统接口或NAS网络附加存储）。 d。

支持发展中的链路聚集技术。 e。

高品质、可靠性和可扩展性。 f。

冗余度。 g。

大容量和高密度。 h。

灵活性和扩充性，方便移动、添加和变更。 i。

BAS（楼宇自动化系统）、语音、视频、CCTV（闭路电视）和其他弱电系统。 j。

数据中心安全和监控系统。 2。

2布线通道 布线可以用铜缆（UTP非屏蔽双绞线、F/UTP铝箔总屏蔽双绞线、S/FTP双重屏蔽双绞线）或光纤。这在很大程度上取决手设备的连接界面以及期望的应用需求。

在很多情况下。多种媒介类型将被组合使用。

用户最好的选择就是在第-次布线实施时考虑未来的发展需求。 此外，移动、添加和变更布线系统是昂贵的。

并会使正在使用中的关键部件的风险增加。比如通常在安装所需光缆的同时预留暗光纤（已经敷设但未使用的光纤）：设备可能是有源的也可能是无源的。

数据中心包含高度集中的网络和设备。这种高度集中需要高密度的布线系统。

数据中心的布线通道-般包括位于架空地板下的地下通道组合和高架线缆桥架。架空地板的优势是提供了整洁的外观和有效的散热管理，并且很容易引入/引出暗线。

架空地板下的线缆应敷设在线槽（布线通路）里，以保护其免受运行在同-环境下的电力电缆、安全装置和灭火系统的影响。 电力电缆既可穿金属管，也可敷设在金属线槽里。

并应遵守相关标准的最小间隔距离要求。 数据中心的光纤布线通道与管理应有-个专用的管道系统。

为光纤跳线、尾纤和光纤配线架、熔接盒和终端设备间的主干光缆的路由和存储提供安全的防护。因为光纤传播的是光信号而不是电信号。

它和铜缆相比，承载和弯曲半径的要求是不同的。设计要求有适当的预留空间。

2。3布线系统的拓扑结构 数据中心布线系统的拓扑结构类型及基本特征见下表。

根据TIA-942标准和中国工程建设标准化协会信息通信专业委员会综合布线工作组发布的《综合布线系统管理与运行维护技术白皮书》，数据中心的建筑空间包括：计算机房/主机房：数据中心内的通信室；维护人员办公室；接入室；机电设备机房；运营监管中心：存储及载入室。 在一个数据中心中。

典型的计算机房/主机房空间区域划分为： a。主布线区（MDA），用于放置路由器、主干线缆、LAN/SAN交换机、PBX程控交换机、配线架。

b。水平布线区（HDA）。

用于放置LAN/SAN/KVM交换机、配线架。 c。

区域布线区（ZDA），用于放置HDA与EDA的中间续接区域过线盒/整合点。 d。

设备布线区（EDA），用于放置机架/机柜/设备、出线盒。 另外计算机房/主机房与接入室（ER）直接相关，接入室放置网络运营商的接入设备。

数据中心布线系统的线缆为： a。 水平线缆提供了设备布线区、水平布线区、区域布线区的水平交叉连接。

b。主干线缆提供了主布线区、水平布线区、接人室、电信室（TR）之间的主干交叉连接。

c。推荐采用的布线传输介质：100Ω 4-Pair CAT6双绞线：激光优化的50/125μm多模光纤OM1/OM3；单模光纤：75Ω同轴线缆。

3、数据中心解决方案实例介绍 下面通过-个实例介绍预连接光缆解决方案在金融数据中心的应用设计。

5.数据中心网络布局与综合布线规划包含哪些内容

一、网络布局的原则1、实用性企业组建的局域网应当根据机房的大小、设备的多少来具体实施，根据网络布线的特点来发挥网络布局实用性是非常重要的。

2、全面性组网过程中，网络、服务器等设备放置位置应当统筹兼顾，网络布局要考虑周全，尽量让各种设备和布线系统处于合理的位置。3、可靠性组网无论怎样布局，最终的目的是保证我们的局域网的所有设备能可靠稳定地运行，使得网络能正常运转。

4、便于维护与升级网络的组网不是一成不变的，随着IT企业业务的不断发展的需求，原先组建的局域网就需要不断地完善和扩充；在日常的网络运行维护中，规划网络布局时就应该考虑到便于以后网络的维护与升级操作。二、网络布局的具体实施要求对于有线局域网来说，这是我们目前企业网络建设中，经常会遇到的，需要对机房和办公大楼进行布线。

规划网络布局要考虑到机房的设备布局和布线系统的合理搭配。因此我们首先要规划与设计好机房、布线系统，然后再全面地考虑网络的布局。

机房的规划与设计为了确保网络、计算机系统稳定、安全、可靠地运行，以及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用、确保质量，符合国家有关的机房设计规定。（1）防静电静电不仅会对计算机运行出现随机故障，而且还会导致某些元器件，双级性电路等的击穿和毁坏。

此外，还会影响操作人员和维护人员的正常的工作和身心健康。3lian.com(2)防火、防盗计算机房在设计时，重点要考虑机房的消防灭火设计。

设计时可以根据消防防火级别来确定机房的设计方案，计算机房火灾报警要求在一楼设有值班室或监控点。机房里应注意防盗设施的安装，具体地可采用防盗门、防盗锁、警卫、自动报警系统等等。

（3）防雷由于机房通信和供电电缆多从室外引入机房，易遭受雷电的侵袭，机房的建筑防雷设计尤其重要。计算机通信电缆的芯线，电话线均应加装避雷器。

（4）保湿、保温机房里的湿度应保持在20%-80%为宜，机房的温度应保持在15℃-35℃摄氏度，安装空调来调节温度是解决此问题最好的办法。布线系统的规划与设计有了好的机房，网络设备就有了好的“家”，组建的IT网络应当通过布线系统将机房和办公地点互联起来，确保网络的正常运行。

如果企业的接入点较多，我们可以采取接入层、汇聚层、交换层三个网络层次的设计，在此基础上进行布线系统。对于接入层来说，选择一个合理的接入设备，是最关键的，而且我们要根据接入设备选择合适的带宽。

汇聚层是整个局域网的核心部分，汇聚层网络设备一般支持网络管理功能，方便我们的管理和维护，方便以后我们的网络升级和改造。交换层是整个网络中的中间层，连接着汇聚层和网络节点，是决定我们整体网络传输质量的很重要的一个环节。

随着百兆网络设备的普及，我们交换层的网络设备，肯定首选百兆。布线是连接网络接入层、汇聚层、交换层和网络节点的重要环节。

在布线时，最好使用专门的通道，而且不要与电源线，空调线等具有辐射的线路混合布线。接入层与汇聚层之间的双绞线，可以选择超五类屏蔽双绞线，以使网络性能得到最大的提升。

汇聚层与交换层之间的双绞线，由于是网络数据传输量最大的一个层次，同样采用超五类屏蔽双绞线。交换层与网络节点之间，我们就可以采用普通的超五类非屏蔽双绞线。

网络设备的放置，最好放在节点的中央位置，这样做，不是为了节约综合布线的成本，而是为了提高网络的整体性能，提高网络传输质量。由于双绞线的传输距离是100米，在95米才能获得最佳的网络传输质量。

在做网络布线时，最好能够设计一个设备间，放置网络设备。网络布局的规划与设计目前的网络设备大都采用机架式的结构（多为扁平式，活像个抽屉），如交换机、路由器、硬件防火墙等。

这些设备之所以有这样一种结构类型，是因为它们都按国际机柜标准进行设计，这样大家的平面尺寸就基本统一，可把一起安装在一个大型的立式标准机柜中。这样做的好处非常明显：一方面可以使设备占用最小的空间，另一方面则便于与其它网络设备的连接和管理，同时机房内也会显得整洁、美观。

我们经常接触到的放置机房里有网络机柜、服务器机柜以及综合布线柜，从这三个机柜的名字就可以看出它们各自所起的作用；一般来说，网络设备如交换机、路由器、防火墙、加密机等以及网络通信设备如光端机、调制解调器等是放置在网络机柜的；服务器机柜的宽度为19英寸，高度以U为单位 （1U=1.75英寸=44.45毫米），通常有1U,2U,3U,4U几种标准的服务器。机柜的尺寸也是采用通用的工业标准，通常从22U到42U不等；机柜内按U的高度有可拆卸的滑动拖架，用户可以根据自己服务器的标高灵活调节高度，以存放服务器、集线器、磁盘阵列柜等设备。

服务器摆放好后，它的所有I/O线全部从机柜的后方引出（机架服务器的所有接口也在后方），统一安置在机柜的线槽中，一般贴有标号，便于管理。综合布线柜一般配有前后可移动的安装立柱，自由设定安装空间，可按需要配置隔板、风扇、电源插座等附件。

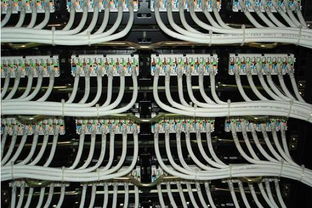

配线架通常安装在机柜里，配线架的一面是RJ45口，并标有。

6.数据中心综合布线有什么特点

对于线槽的布置，一般围绕设备进行布置。

在目前机柜使用越来越普遍的情况下，可以考虑和成排的机柜平行布局。一般每排机柜布置一条线槽，也可以两排相邻机柜中间走道上公用一条线槽，前一种模式更为理想一些。

对于有活动地板的机房，通常的做法都是将线槽安装在活动地板下。 但随着高端机房中地板下送风的精密空调的普遍采用，这种模式暴露出不少问题。

由于设备在机房内成排布置，因此每排设备都在地板下配置了线槽，一般线槽的高度在50~l00mm，而活动地板的敷设高度只有300mm左右，从而影响到空调风道的通畅。线槽越多，送风效果越差（地板下还往往有强电线槽）。

而且线路特别是强电线路在活动地板下布置还增加了火灾隐患，电气故障可能引发火源，同时在地板下的人情不易被迅速发现，即使配置了常规的消防感温感烟探测器，由于地板下的送风，反映并不迅速。已经有多起火灾事故是从活动地板下发生的。

因此，现在不少机房特别是电信行业，普遍采用上走线的路由模式。 采用上走线需要有设备布局的配合，这种布局主要适用于标准机架式布局的场合，而且机柜的尺寸特别是高度应基本一致，才能保证美观。

上走线采用线槽。线槽有两种安装模式：支架吊装在顶上、支架支撑在地面上。

支撑在地面上容易发生支架和机柜的打架，在设计时应注意。 上走线线槽形式有两种：敞开梯型桥架式和封闭式。

敞开式梯架是应用的主流。在设计时，首先仍是根据机房平面中机柜的总体规划，每排机柜设置一路。

敞开式梯架的优点是便于维护。因为不需要额外的开孔，增减线路很方便；不需要掀地板，只需要梯子即可实施，工作量小。

便于发现故障。不像地板下的封闭线槽，很容易观察到故障点，特别是火灾危险。

其缺点是对防鼠的要求更高。 敞开式梯架通常和强电一并考虑。

通常考虑上、中、下三层，分别作为强电线路、铜缆线路和光缆线路的通道。因为光缆特别是机房内的大量光跳线是比较脆弱的，因此其中的光缆线路桥架常采用封闭式的，这样的布局很容易管理。

每层之间的距离不小于300mm。如果机房的层高不够，也可减少层数，采用左右布局。

要注意按规范控制强电和弱电梯架间的距离。如果距离仍无法达到，可考虑强电采用屏蔽线或者采用封闭式。

机房综合布线的信息点安装模式 根据设备的安装模式和装饰方式，信息插座有几种安装方式。 如果机房内布置有架空抗静电活动地板，一般有下面几种设备布置模式。

（1）塔式设备落地安装。采用活动地板下安装信息插座。

此时一般将插座的安装高度控制在插座的上表面到活动地板的下表面距离在l0cm左右，也可以采用在地板表面安装弹起插座的模式。 但采用弹起插座需要注意：不要将插座布置在设备之间的走道上，否则容易碰掉；弹起插座的连线在插座接线盒内是活动的，插座的弹起和压下容易造成松动；另外一个插座建议不要超过2个信息点，否则插座安装盒内的空间拥挤，更容易引起接线松动、插座弹不起来等问题。

安装盒的尺寸及深度应大一些。由于地板插座主要的优点在于便于开闭，因此适用于一些临时性的使用，装修效果图，比如调试检查等。

但机房内的设备大多数要求24h不间断运行，无法利用地板插座的优点。 （2）操作台的终端。

信息插座安装方式和前述相同。 此时使用地板插座较方便。

（3）机柜式服务器。这时将信息点插座安装在地板下的模式就不再合适了，因为一个信息插座面板通常只能安装2~4个插座模块，这对于拥有的几十个信息点的机柜所来说，插座数量就太多了。

而且从插座到服务器的线路要从活动地板下引入机柜内，需要从机柜下面开孔引人，而机柜在安装固定后，机柜下的活动地板难以开启，给日后的维护带来麻烦。 因此对于服务器机柜的信息点安装，建议采用机柜式RJ45配线架的模式。

一个2U的配线架（含理线器）可以提供16~32口的信息点容量，可以满足绝大多数机柜的需求。而且由于直接安装在机柜内，便于管理，安装效果整齐美观。

考虑到服务器通常的插座接口在后部，配线架可安装在机柜后面。 （4）也可以将多个信息插座（86面板）并排安装在机柜后部的竖向线槽上，这样安装价格略便宜一些，但是没有配线架紧凑美观。

如果没有安装抗静电地板，可以直接在墙面安装信息插座，或者在地面上剔槽安装。 （1）操作台的终端。

建议操作台靠墙布置，插座面板安装在墙面。 （2）机柜式服务器。

采用前面的上走线模式，插座仍安装在机柜内或采用配线架。

7.数据中心机房如何走线

布线方式是数据中心规划“牵一发动全身”的典型，对于布线方式的忽略，往往体现了数据中心规划的盲目和混乱；反之，重视研究布线方式的各种条件和影响因素，不仅有利于综合布线系统的安装维护，更使得整个数据中心规划与运维管理受益。

“不起眼”的走线方式，牵一发动全身 在一个数据中心项目中，与服务器、网络设备、电源、空调这些造价昂贵的设备相比，理线器、桥架，或者选择怎样的走线方式，看起来相当不起眼。 然而，就是这看似简单的问题，实际上与数据中心机房环境、运维管理、成本控制、防火节能等各个方面相互关联。

在各类数据中心机房中，综合布线系统的走线方式都分上走线和下走线两大类。所谓上走线，是指线缆敷设在高于设备高度的空间中，而下走线则指敷设在架空地板下。

这与设备的上进线和下进线说的是两件事。 与下走线相比，上走线相对复杂一点，需要有设备布局的配合，这种布局主要适用于标准机架式布局的场合，而且机柜的尺寸特别是高度应基本一致，才能保证美观。

此外，上走线通常采用线槽或桥架支撑线缆。线槽和桥架又分为不同的材料和安装模式，这些都是在设计规划时应注意的问题。

走线方式能有多大的影响 数据中心的走线，关乎机房制冷、防火、防鼠、维护、管理、美观、运营成本等多个方面的问题。走线方式选择不当，轻则影响信号串扰、制冷效果及美观程度，重则可能引发火灾、带来重大线缆故障等灾难性后果。

尤其值得注意的是，走线方式设计不合理，会给数据中心运行维护和管理，后期线路维护等方面带来严重后果，此外，对未来机房改造和升级等来说，也有着决定性的影响。 有关走线的技术和产品，还支撑了综合布线的一个行业分支-线槽桥架领域的发展。

实际上，作为关键的基础设施，整个综合布线系统对于数据中心的影响程度都毋庸置疑。 上走线何以成为主流，综合考虑看两点 以往，机房布线设计大多将强电和弱电全部敷设在架空地板下，但最近几年国内外又都流行“上走线”，甚至很多有条件的机房，还在进行“下改上”工程，这主要基于哪些因素，用户在规划设计时怎样做到综合考虑，这恐怕还要从数据中心基础设施和用户实际需求两方面着手。

8.综合布线要掌握哪些知识呀

学东西一点分都不给！好吝啬啊！还是给你吧！这是我在读网络工程师的时候学习的！ 综合布线系统作为网络运行的基础和高速数据传输的保障，在建设初始就应当受到高度的重视。

结构化综合布线系统（Structured Cabling Systems，缩写SCS）采用模块化设计和分层星型拓扑结构。它能适应任何大楼或建筑物的布线系统。

其代表产品是建筑与建筑群综合布线系统（PDS）。PDS一般采用模块化设计和物理分层星型拓扑结构，传输语音、数据、图像以及各控制信号。

综合布线系统是一个组合压接方式、模块化结构、星型布线并且具有开放特征的布线系统。它包括工作区子系统、水平子系统、管理子系统、垂直子系统、建筑群子系统、设备间子系统，如下所示： 1 综合布线系统设计原则 1.1 综合布线设计的标准 综合布线系统标准是一个开放型的系统标准，它能广泛应用。

因此，按照综合布线系统进行布线，会为用户今后的应用提供方便，也保护了用户的投资，使用户投入较少的费用，便能向高一级的应用范围转移。 本项目中，综合布线系统的设计满足以下标准： TIA/ EIA-568A—— 商业大楼电信布线标准（加拿大采用CSA T529） EIA/ TIA-569——电信通道和空间的商业大楼标准（CSA T530） EIA/ TIA-570——住宅和N型商业电信布线标准（CSA T525 ） TIA/ EIA-606——商业大楼电信基础设施的管理标准（CSA T528） TIA/ EIA-607——商业大楼接地/连接要求（CSA T527） GB/T 50311-2000——《建筑与建筑群综合布线系统工程设计规范》 GB/T 50312-2000——《建筑与建筑群综合布线系统工程验收规范》 CECS72:97——《建筑与建筑群综合布线系统工程设计及验收规范》 1.2 综合布线设计的要点 综合布线系统的设计方案虽然随着用户的需求和布线的具体环境不同，会有各种变化，但任何综合布线方案在设计时都要满足以下几点要求： 1）实用性：能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代在和未来技术的发展； 2）灵活性：任意信息点能够连接不同类型的设备，如微机、打印机、终端、服务器、监视器等； 3）开放性：能够支持任何厂家的任意网络产品，支持任意网络结构，如总线形、星形、环型等； 4）模块化：所有的接插件都是积木式的标准件，方便使用、管理和扩充； 5）扩展性：实施后的综合布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入； 6）经济性：一次性投资，长期受益，维护费用低，使整体投资达到最少。

2 现场环境及信息点统计 2.1 用户现场环境 （描述用户需要进行综合布线系统的建筑物环境。） XXX企业有员工XXX人，计算机、服务器等设备XXX台，具有办公室XX间，分布于…… 2.2信息点分布情况 （描述用户需要布线的信息点分布情况。）

此次综合布线项目规划实施XXX个信息点，这些信息点的分布如下表所示： 楼层 房间号 信息点数量 合计 备注 3 综合布线总体布线及说明 3.1 综合布线系统总体设计 （描述本项目的总体设计思路，拓扑结构、选择传输介质、涉及哪些子系统等） 根据我们对XXX企业需求的详细分析，我们认为XXX企业的综合布线项目应当采取…… 3.2 综合布线产品选择 （选择什么厂商的产品，简要介绍厂商和产品特性。） 4 综合布线子系统实施设计 （按照各个子系统来进行详细的设计，用语言来描述每个子系统的综合布线实现思路，给出具体的走线图。）

4.1 工作区子系统设计 4.2 水平子系统设计 4.3 管理子系统设计 4.4 设备间子系统设计 4.5 设备清单 （描述本项目中使用的综合布线材料清单，可以参照如下的表格进行列举。注意其中不一定包括全部可能使用到的材料。）

序号 材料名称 设备型号 品牌 单位 数量 一、主要材料 A、工作区子系统 1 面板 2 底盒 3 模块 4 RJ-45接头 B、水平区子系统 5 双绞线 6 PVC线槽 C、管理子系统 7 配线架 8 机柜 9 管理环 二、辅助材料 1 线槽附件 2 辅助材料 3 打线钳 4 压线钳 三、其他费用 1 施工费用 2 税金 5综合布线管理 为了XXX企业的综合布线系统日后维护时，查找线缆方便，我们对每一根光缆、双绞线线缆都进行编号。下面把编码规则简要说明以下。

5.1 综合布线标识的代码定义 （描述本系统中综合布线系统的标识如何定义，标识由哪些部分组成，各部分的含义。） 5.2 双绞线和信息点的编号规则 （描述本系统中综合布线系统标识的编号规则。）

6 系统测试 施工完成后，我们对整个布线系统要进行测试。 其中，双绞线系统测试内容包括： • 线路测试： 布线完工后测试。

用FLUKE公司的DSP-4000 测试仪（或其他），采用TIA CAT 5 Basic L + ACR方法进行测试。测试仪主机端采用3米的跳线，远端采用0.5米的跳线。

测试项为：线对，阻抗，长度，Propagation Delay, Delay Skew，近端串绕，远端串绕，衰减，近端ACR，远端ACR。 • 联机测试：整个工程完成后，选取若干个工作站，进行实际的联网测试。

• 测试完毕，写出测试报告。 7 工程验收 （1）验收参照规范 工程验收，应参照： GB/T50312-2000 (2)竣工文档 在竣工时，我们将向用户提供如下布线有关文档： • 《布线系统各层平面图》。

可用于查信息点的。
