机械零件制图识图必须懂的七大(机械制图的基本知识)

1.机械制图的基本知识

请参考：

先要弄懂画法几何中的点线面体等的通常性质，通用方法.相贯线. 机械制图 组合体的视图和尺寸，机件形状的常用表达方法， 轴测图，机械图概述，紧固件 齿轮 弹簧 和焊接件等的画法，零件图，装配图，立体表面展开。

另外：

首先，要多注意观察，观察各种模型和机械零件，熟悉它们在不同视角下的样子，然后把它们画成草图。 想我当年，不可能为了画个水库就跑到水库上看看，只能先从基本几何形体和模型入手。第二点，对于制图的一些理论和概念要搞懂，比如三视图是怎么形成的？一旦把这些理解了，就会轻松很多。 第三，注意练习，循序渐进，一般课本上都会讲制图步骤，先按着他的来，比着课本上的图画，先把课本上的图搞懂。随着练习理解制图的理论和概念，总结制图技巧。有的理论实在理解不了，可尝试着用高中的立体几何论证一下。 第四，经常看图纸，你那里没有图书馆吗？没有的话就上外面的公共图书馆去借。没有机械制图就看建筑制图，它们的理论都是相通的。你要尝试让图纸上的东西在你的头脑里形成模型，而且是3D的。 第五，你将来一定会学计算机制图的，也可以结合电脑帮助你理解。 学习制图能够达到别人画的图你能看懂，你画的图别人理解不错就行了。 我看你老强调有答案的习题，其实这方面的材料是很少的。我当年学制图的时候，我把我们学校的图书馆都翻过来了，只一本不伦不类的建筑制图的练习册，水利制图的练习根本就没有，后来我还得找建筑系的借了一些书；虽然练习册很少，但是图纸倒是很多。 你可以看图纸啊。你们那总会有机械的、零件的图纸吧。 你先把图纸看懂了，再比着葫芦画瓢。 一定要遵守制图步骤。

2.请问机械制图的基础知识有哪些

一、制图基本知识和技能

1. 制图标准的基本规定

1） 图纸幅面和格式

2） 比例

3） 字体

4） 图线及画法

5） 尺寸标注法

二、投影法与三视图

1. 物体三视图的形成及其投影规律

1） 三视图的形成

2） 三视图之间的投影关系

2. 物体上的线和面在三视图中投影

1） 物体上的直线

2） 物体上的平面

三、机件的表示法

1. 视图

1） 基本视图

2） 向视图

3） 局部视图

4） 斜视图

2. 剖视图

1） 画剖视图应注意的几点

2） 剖视图的种类

3） 剖切面的种类

3. 断面图

1） 断面图的种类

2） 断面图的标注

4. 其他表示法

1） 局部放大图

四、常用机件和常用结构要素的特殊表示法

1. 螺纹及表示法

1） 螺纹的形成

2） 螺纹各部分的名称及要素

3） 螺纹的规定画法

4） 螺纹的标注及标记

2. 螺纹紧固件及表示法

1） 螺纹紧固件

2） 螺纹紧固件在装配图中的画法

3. 齿轮及表示法

1） 直齿圆柱齿轮各部分的名称及计算式

2） 圆柱齿轮的画法

4. 其他常用机件与常用结构要素的特殊表示法

1） 键

2） 销

3） 滚动轴承

4） 弹簧

五、零件图

1. 零件图上的尺寸标注

1） 零件图上尺寸标注基准的选择及标注形式

2） 零件上常见结构的尺寸标注

2. 零件图上技术要求的标注

1） 表面粗糙度

2） 公差与配合的基本概念及标注

3） 形状和位置公差的图样表示法

六、装配图

1. 装配图的表示法

1） 装配图的规定画法

2. 装配图的尺寸标注和技术要求的标注

1） 装配图上的尺寸标注

2） 装配图上技术要求的标注

3. 装配图中的零、部件序号及明细栏和标题栏

1） 部件序号

2） 明细栏和标题栏

3.机械识图入门

你好，我不知道你以前学过机械制图没有，如果没有，我建议你最好去书店买本机械制图的书，仔细学习，上面也有好图纸，书上也会教你怎么看，系统的学习，在结合你生产中用的图纸，用心学习，很快你就能掌握的。

我是中国机械加工网（）的站长很高兴为你解答。 下面是机械制图要学习的一些基本知识。

一、了解机械制图的地位和任务 机械制图是机械类设计人员必须掌握的专业知识中一门实践性较强的技术基础知识，图示方法的掌握、制图标准的应用、绘图技能的提高、制图和读图能力的培养以及空间想象能力的增强，都是通过制图习题和作业要求来实现的。多做练习是学好机械制图的关键，因此要积极独立多做各种练习。

不断提高机械制图的投影能力、表达能力、绘图能力、读图能力和计算机绘制能力。 二、学好机械制图的要求和目的 1.加深巩固基本内容； 2.通过练习和实践完成绘图基本技能的训练。

3.用正确的方法完成练习，巩固和提高所学的知识，在日常学习中抽查自己掌握知识的情况； 4.通过大量正确的练习实践来提高绘图技能，养成良好的习惯，有意识地进行基础素质训练。 三、重点内容及其基本要求 第一、制图的基本知识和技能 1.基本要求：通过实训掌握国家标准关于机械制图的基本规定（图幅、比例、字体、图线、尺寸标注）、能正确使用绘图工具和仪器、掌握常用的几何作图方法与平面图形画法，会分析和标注平面图形的尺寸。

做到作图准确、图线分明、字体工整、符合国标。 2.内容： 1）图线练习： 在A3图纸上抄画线型图。

2）尺寸标注、字体练习、几何作图练习。 3）几何作图大作业：A3图纸上画平面图形 第二、投影的基本知识： 1.基本要求：通过实训了解投影的基本知识和分类，掌握几何元素投影的基本特征和三视图的投影规律以及三视图的画法。

培养绘图读图能力，具备初步的空间概念。 2.内容： 1）由轴测图绘三视图线练习。

2）根据已知条件完成物体的三视图练习。 3）根据三视图做模型。

（课外完成） 4）根据物体的二视图补画第三视图。 第三、点、直线、平面的投影 1.基本要求：通过实训掌握点的投影规律、直线的投影的概念及各种位置直线的投影特性 会用直角三角形法求线段实长，理解二直线平行、相交、交叉、垂直的一般作图问题、掌握一般位置平面的投影特性、掌握特殊位置平面的投影特性、平面上点和线的一般作图问题。

进一步培养空间概念。 2.内容： 1）点的投影练习。

2）直线的投影练习。 3）平面的投影练习。

第四、轴测图 1.基本要求：通过实训能根据零件的视图正确绘制正等测图和斜二侧图。以提高学习者对制图的兴趣，建立较完整的空间概念和一定的空间表达能力。

2.内容： 1）根据立体的二视图画出其正等测图。 2）根据立体的二视图画出其斜二测图。

第五、立体表面的交线 1.基本要求：通过实训培养学习者能运用积聚法和辅助面法求截交线、相贯线，能判断特殊位置平面截断三棱柱、四棱锥时的截交线的形状和两立体相交相贯线的形状，具备对较复杂的相交类立体的空间想象能力和综合判断能力。 2.内容： 1）平面立体截交线的画法。

2）回转体的截交线画法。 3）相贯线的画法。

4）特殊相贯线与相贯线的简化的画法。 第六、组合体 1.基本要求：通过实训培养学习者具有熟练运用形体分析法和线面分析法画和读组合体三视图的能力，具备综合读图能力。

2.内容： 1）根据组合体的轴测图画三视图及根据给定条件进行构形设计。 2）组合体尺寸标注。

3）组合体大作业：A3图纸画立体的三视图。

4）根据立体的二视图补画第三视图。

5）补画视图中所缺日漏线。 第七、机件的表达方法 1.基本要求：培养学习者具备灵活合理地确定机件表达方案的综合能力，能正确、完整、清晰、合理地标注机件的尺寸。

2.内容： 1）视图实训。 2）全剖视图实训。

3）半剖视图与局部剖视图实训。 4）阶梯剖视与旋转剖视图实训。

5）断面图实训。 6）局部放大图与简化画法。

7）剖视图大作业。 用A3图纸根据已知条件选择适当的表达方法表达机件，并标注尺寸。

8）习题练习：读图训练。 第八、标准件和常用件 1.基本要求：通过实训培养学习者具备查阅手册的能力，熟悉常用件和标准件的结构和规定画法，为零件图和装配图的学习做好准备。

2.内容： 1）螺纹的画法与标注练习。 2）键连接、销连接和齿轮。

3）直齿圆柱齿轮啮合、滚动轴承、弹簧实训。 第九、零件的制造和装配要求 1. 基本要求：通过实训达到了解零件的制造和装配的工艺要求，初步具备一个工程技术人员的基本素质。

2. 内容： 1）零件上常用的工艺结构。 2）尺寸公差与配合。

3）形位公差与表面粗糙度。 第十、零件图 1.基本要求：培养学习者具备读零件图和画零件图的能力，提高确定零件的正确表达方案的综合能力，增强零件测绘的动手能力。

2.内容： 1）零件图大作业，根据给定的立体图画零件图。 2）读零件图。

第十一、装配图 1.基本要求：通过实训具备拆卸部件、部件测绘的能力，具备读装配图和由零件图拼画装配图的能力。 2. 内容： 1） 由装配示意图和零件图画装配图。

2） 读装配图。 。

4.机械制图基本知识

1)3x1.5和3x0.5是指槽宽x深度（深度是以较小轴径为准）；变径未标注倒角的，一般会在图纸右上角注明“未注倒角XXXX（如未注倒角1.5x45°）"或者在下方技术要求里有”未注倒角xxx或锐边倒钝“之类的说明。

2）方框里的标注是指形位公差，箭头是跳动公差符号，A-B是公共基准，即分别以A所在的外圆中心和B所在的外圆中心组成公共基准，A、B基准对应的外径相等，应该是装轴承的位置，所以要求轴承位置的同轴度为最高，故以此为公共基准；

3）三道杠的是形位公差中的位置公差对称度符号，表示键槽两侧（工作面）相对于公共基准的对称度为图纸所示；

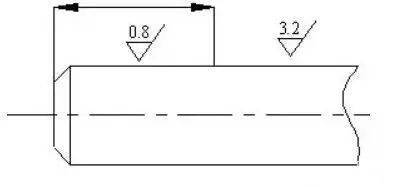

4）对号0.8是粗糙度的标注方式和粗糙度等级。粗糙度符号是打不出来的。表示粗糙度为Ra0.8。这个等级的粗糙度一般需要磨削才能达到。粗糙度数值越小，则表面越光滑，反之则越粗糙。粗糙度从大到小基本按0.5倍四舍五入递减。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。

这些都是机械制图基本知识，制图是一种工程语言，掌握这些基本的知识，才能读懂图纸。

5.机械制图基础知识

你好，实际上学好《制图》也不是很难 你主要是还没有掌握绘制机械制图的原理----即“正投影法” 以下意见，供你参考 《机械制图》是一门利用‘正投影法’将空间的物体画在平面图纸上的绘图方法的课程，而形成平面图样-----我们称为“视图”，而且该平面图样能够完全正确地表达出空间物体的‘真实形状和大小’。

-------即讲述用平面图形来准确表达空间物体的真实形状和大小的绘图方法的课程。 正投影法的基本原理可以如下理解： 任何一个空间物体都是由若干个外表面围成的一个封闭的立体，轮廓线就是围成这个立体的外表面两两结合的交线。

我们画一个空间立体的视图的过程：实际上就是画组成该立体的在空间有一定位置关系的这些个外表面的投影图的过程，只要把组成立体的所有外表面的投影图（其大小及其在空间的位置由两两相结合的外表面的交线----即轮廓线----的形状和大小决定的）画出来，该立体的视图也就画好了。 机械制图还有一些特殊规定： 根据国标规定：视图中的实线有粗实线和细实线，只有可见轮廓线才用粗实线表示；而细实线主要用来表示尺寸线，尺寸界线，剖面线，螺纹牙底线，齿轮齿根线（可省略）等等。
