1.循环流化床锅炉操作要点
导航  循环流化床锅炉操作工安全技术操作规程 作者：煤矿安全网 发布时间：2013-01-29点击数： 554 次评论 （0条） 循环流化床锅炉操作工安全技术操作规程 一、锅炉点火启动 第1条 打开风室人孔门，检查内部无杂物积灰，无堵塞、无破缝、无变形。
第2条 检查布风板上所有风帽有无损坏现象，风孔无堵塞，放渣管无变形、开裂现象。 第3条 燃烧室喷嘴无堵塞现象。
第4条 所有炉墙的膨胀缝用酸铝耐火纤维充填严密。 第5条 旋风分离、转变烟道及返料器中无杂物、积灰，返料器布风板上的风帽小孔无堵塞现象。
第6条 所有的测点无堵塞、损坏现象。热电偶一般插入炉膛10~15mm。
二、漏风试验和烘炉 第7条 漏风试验： 1、将所有的人孔门、看火门、检查门关闭。 2、启动引风机，保持炉膛负‘‘压为8-10㎜H2O。
3、用点燃的火把靠近炉墙、烟道、炉顶等处逐一检查，如火舌被吸，则表明漏风，漏风部位经试验确定无误后作标记，试验结束后予以检修消除。 第8条 烘炉 1、在流化室烘炉 （1） 待炉墙炉顶施工完毕自然养护三天后，方可进行烘炉。
（2） 在布风板上装入0-8㎜底料（以沸腾炉渣最宜），厚度为300㎜。 （3） 打开引风调节门。
（4） 放入木柴，点火烘炉。烘炉时控制预热器的温度。
（5） 在烘炉初期24小时内，排烟温度应。
2.循环流化床锅炉工作原理
循环流化床锅炉工作原理是锅炉采用床下点火（油或煤气），分级燃烧，一次风比率占50—60%，飞灰循环为低倍率，中温分离灰渣排放采用干式，分别由水冷螺旋出渣机、灰冷却器及除尘器灰斗排出。
锅炉高温分离器入口烟温在800℃左右，旋风筒内径较小，结构简化，筒内仅需一层薄薄的防磨内衬（氮化硅砖）。其使用寿命较长。
循环倍率为10—20左右。循环灰输送系统主要由回料管、回送装置，溢流管及灰冷却器等几部分组成。
床温控制系统的调节过程是自动的。在整个负荷变化范围内始终保持浓相床床温850-950℃间的某一恒定值，这个值是最佳的脱硫温度。
当自动控制不投入时，靠手动也能维持恒定的床温。 扩展资料 循环流化床锅炉系统通常由流化床燃烧室（炉膛）、循环灰分离器、飞灰回送装置、尾部受热面和辅助设备等组成。
循环流化床锅炉系统通常由燃烧系统和汽水系统所组成，燃料在锅炉的燃烧系统中完成燃烧过程，并通过燃烧将化学能转变为烟气的热能，以加热工质。 汽水系统的功能是通过受热面吸收烟气的热量，完成工质由水转变为饱和蒸汽，再转变为过热蒸汽的过程。
循环流化床锅炉的烟风系统是循环流化床锅炉的风（冷风和热风）系统和烟气系统的统称。循环流化床锅炉的风系统主要由燃烧用风和输送用风两部分组成。
前者包括一次风、二次风、播煤风（也称三次风），后者包括回料风、石灰石输送风和冷却风等。
3.循环流化床锅炉的原理
这个题目太大了，简单点说吧。这是我转载的
首先是流化床一词； 在一逐步形成特制的流化床，一次风从床的上部的煤层里，把煤吹的沸腾起来，即流化状态。煤是经过粉碎大约在1公分及以下的颗粒状。有一定的比例要求。
这种固体粒子经与气体而转变为类似流体状态的过程，称为流化过程。流化过程用于燃料燃烧，即为流化燃烧，其炉子称为流化床锅炉。
循环流化床锅炉是在鼓泡流化床锅炉技术的基础上发展起来的新炉型，它与鼓泡床锅炉的最大区别在于炉内流化风速较高（一般为4~8m/s），在炉膛出口加装了气固物料分离器。被烟气携带排出炉膛的细小固体颗粒，经分离器分离后，再送回炉内燃烧床上循环燃烧。循环流化床锅炉可分为两个部分：第一部分由炉膛（快速流化床）、烟气气固物料分离器、固体物料再循环设备和外置热交换器（有些循环流化床锅炉没有该设备）等组成，上述部件形成了一个固体物料循环回路。第二部分为对流烟道，布置有过热器、再热器、省煤器和空气预热器等，与其它常规锅炉相近。
循环流化床锅炉燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成，炉膛四周布置有水冷壁用于吸收燃烧所产生的部分热量。由气流带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛。
床上的大的颗粒被一次风吹起来，处在悬浮状态，这部分具有流体的性质，小的颗粒被吹走，气流带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛，这部分成了循环燃烧，于是得名循环流化床锅炉工作原理 。
原理主要就是床层上的煤吹浮后完全服从液体特性。
4.循环流化床锅炉的结构,原理,示图演示
1、循环流化床锅炉结构：
锅炉采用单锅筒，自然循环方式，总体上分为前部及尾部两个竖井。前部竖井为总吊结构，四周由膜式水冷壁组成。自下而上，依次为一次风室、密相区、稀相区，尾部烟道自上而下依次为高温过热器、低温过热器及省煤器、空气预热器。尾部竖井采用支撑结构，两竖井之间由立式旋风分离器相连通，分离器下部联接回送装置及灰冷却器。燃烧室及分离器内部均设有防磨内衬，前部竖井用敷管炉墙，外置金属护板，尾部竖井用轻型炉墙，由八根钢柱承受锅炉全部重量。
锅炉采用床下点火（油或煤气），分级燃烧，一次风比率占50-60%，飞灰循环为低倍率，中温分离灰渣排放采用干式，分别由水冷螺旋出渣机、灰冷却器及除尘器灰斗排出。炉膛是保证燃料充分燃烧的关键，采用湍流床，使得流化速度在3.5-4.5m/s，并设计适当的炉膛截面，在炉膛膜式壁管上铺设薄内衬（高铝质砖），即使锅炉燃烧用不同燃料时，燃烧效率也可保持在98-99%以上。
高温分离器入口烟温在800℃左右，旋风筒内径较小，结构简化，筒内仅需一层薄薄的防磨内衬（氮化硅砖）。其使用寿命较长。循环倍率为10-20左右。
循环灰输送系统主要由回料管、回送装置，溢流管及灰冷却器等几部分组成。
床温控制系统的调节过程是自动的。在整个负荷变化范围内始终保持浓相床床温850-950℃间的某一恒定值，这个值是最佳的脱硫温度。当自动控制不投入时，靠手动也能维持恒定的床温。
保护环境，节约能源是各个国家长期发展首要考虑的问题，循环流化床锅炉正是基于这一点而发展起来，其高可靠性，高稳定性，高可利用率，最佳的环保特性以及广泛的燃料适应性，特别是对劣质燃料的适应性，越来越受到广泛关注，完全适合我国国情及发展优势。
2、循环流化床锅炉的原理
烟风系统：循环流化床锅炉系统通常由流化床燃烧室（炉膛）、循环灰分离器、飞灰回送装置、尾部受热面和辅助设备等组成。循环流化床锅炉系统通常由燃烧系统和汽水系统所组成，燃料在锅炉的燃烧系统中完成燃烧过程，并通过燃烧将化学能转变为烟气的热能，以加热工质；汽水系统的功能是通过受热面吸收烟气的热量，完成工质由水转变为饱和蒸汽，再转变为过热蒸汽的过程。
循环流化床锅炉的烟风系统是循环流化床锅炉的风（冷风和热风）系统和烟气系统的统称。循环流化床锅炉的风系统主要由燃烧用风和输送用风两部分组成。前者包括一次风、二次风、播煤风（也称三次风），后者包括回料风、石灰石输送风和冷却风等。
锅炉是在鼓泡床锅炉（沸腾炉）的基础上发展起来的，因此鼓泡床的一些理论和概念可以用于循环流化床锅炉。但是又有很大的差别。早期的循环流化床锅炉流化速度比较高，因此称作快速循环循环床锅炉。快速床的基本理论也可以用于循环流化床锅炉。鼓泡床和快速床的基本理论已经研究了很长时间，形成了一定的理论。要了解循环流化床的原理，必须要了解鼓泡床和快速床的理论以及物料从鼓泡床→湍流床→快速床各种状态下的动力特性、燃烧特性以及传热特性。
流态化：当固体颗粒中有流体通过时，随着流体速度逐渐增大，固体颗粒开始运动，且固体颗粒之间的摩擦力也越来越大，当流速达到一定值时，固体颗粒之间的摩擦力与它们的重力相等，每个颗粒可以自由运动，所有固体颗粒表现出类似流体状态的现象，这种现象称为流态化。
对于液固流态化的固体颗粒来说，颗粒均匀地分布于床层中，称为"散式"流态化。而对于气固流态化的固体颗粒来说，气体并不均匀地流过床层，固体颗粒分成群体作紊流运动，床层中的空隙率随位置和时间的不同而变化，这种流态化称为"聚式"流态化。循环流化床锅炉属于"聚式"流态化。

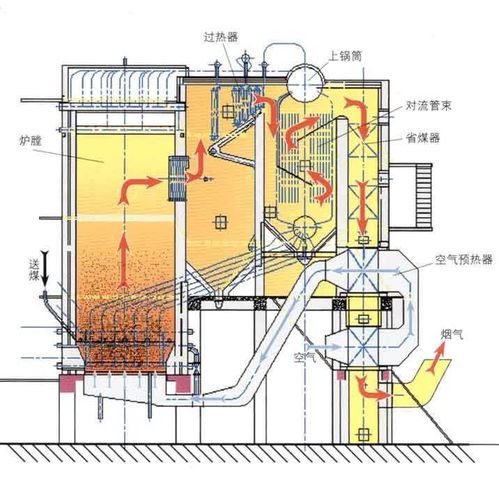

3、循环流化床锅炉的示图演示
5.求循环硫化床锅炉的详细资料
循环流化床概况循环流化床锅炉技术是近几十年来迅速发展起来的一项高效低污染清洁燃煤技术。
现根据我国近几年来出版的关于循环流化床锅炉理论设计与运行中有关循环流化床锅炉的原理、特点、启动和运行等方面的情况介绍如下：一、循环流化床锅炉的工作原理：（一） 流态化过程： 当流体向上流动流过颗粒床层时，其运行状态是变化的。流速较低时，颗粒静止不动，流体只在颗粒之间的缝隙中通过。
当流速增加到某一速度之后，颗粒不再由分布板所支持，而全部由流体的摩擦力所承托。此时对于单个颗粒来讲，它不再依靠与其他邻近颗粒的接触面维持它的空间位置。
相反地，在失去了以前的机械支承后，每个颗粒可在床层中自由运动；就整个床层面言，具有了许多类似流体的性质。这种状态就被称为流态化。
颗粒床层从静止状态转变为流态化时的最低速度，称为临界流化速度。流化床类似流体的性质主要有以下几点（1）在任一高度的静止近似于在此高度以上单位床截面内固体颗粒的重量。
（2）无论床层如何倾斜，床表面总是保持水平，床层的形状也保持容器的形状；（3）床内固体颗粒可以像流体一样从底部或侧面的孔口中排出；（4）密度高于床层表观察的物体化床内会下沉，密度小的物体会浮在床面上；（5）床内颗粒混合良好，颗粒均匀分散于床层中，称之为“散式”流态化。因此，当加热床层时，整个床层的温度基本均匀。
而一般的气、固体态化，气体并不均匀地流过颗粒床层。一部分气体形成气泡经床层短路逸出，颗粒则被分成群体作湍流运动，床层中的空隙率随位置和时间的不同而变化，因此这种流态化称之为“聚式”流态化。
煤的燃烧过程是一个气、固流态化过程。二、循环流化床的原理和特点： 循环流化床在不同气流速度下固体颗粒床层的流动状态也不同。
随着气流速度的增加，固体颗粒分别呈现固体床、鼓泡流化床、湍流流化床和气力输送状态。循环流化床的上升阶段通常运行在快速流化床状态下，快速流化床流体动力特性的形成对循环流化床是至关重要的，此时，固体燃料被速度大于单颗燃料的终端速度的气流所流化，以颗粒团的形式上下运动，产生高度的返混。
颗粒团向各个方向运动，而且不断形成和解体，在这种流体状态下气流还可携带一定数量的大颗粒，尽管其终端速度远大于截平均气速。这种气、固运行方式中，存在较大的气、固两相速度差，即相对速度，循环流化床由快速流化床（上升段）气、固燃料分离装置和固体燃料回送装置所组成。
循环流化床的特点可纳如下：（1）不再有鼓泡流化床那样的界面，固体颗粒充满整个上升段空间。（2）有强力的燃料返混，颗粒团不断形成和解体，并向各个方面运行。
（3）颗粒与气体之间的相对速度大，且与床层空隙率和颗粒循环流量有关。（4）运行流化速度为鼓泡流化床的2-3倍。
（5）床层压降随流化速度和颗粒的质量流量而变化。（6）颗粒横向混合良好。
（7）强烈的颗粒返混，颗粒的外部循环和良好的横向混合，使得整个上升段内温度分布均匀。（8）通过改变上升段内的存料量，燃料在床内的停留时间可在几分钟到数子时范围内调节。
（9）流化气体的整体性状呈塞状流。（10）流化气体根据需要可在反应器的不同高度加入。
三、流化床燃料设备的主要类型： 流化床操作起初主要用在化工领域，自60年代开始，流化床被用于煤的燃料，并且很快成为三种主要燃料方式之一，即固定床燃料（层燃），流化床燃料和悬浮燃烧（煤粉燃烧）流化床燃烧过程的理论和实践也大大推动了流态化学科的发展，目前流化床燃烧已成为流态化的主要应用领域之一，愈来愈得到人们的重视。 流化床燃烧设备按流体动力特性可分为鼓泡流化床锅炉，和循环流化床锅炉，按工作条件分又可分为常压和增压流化床锅炉，这样流化床燃烧锅炉可分为常压鼓泡流化床锅炉，常压循环流化床锅炉，增压鼓泡流化床锅炉和增压循环流化床锅炉正在工业示范阶段。
（四）循环流化床锅炉的特点：（1）循环流化床锅炉的工作条件：项目 数值 项目 数值温度（℃） 850-950 床层压降KPa 11-12流化速度（m/s） 4-6 炉内颗粒浓度kg/m3 150-600炉膛底部床料粒度（μm） 100-700 10-40炉膛上部床料密度（kg/m3） 1800-2600 Ca/s 摩尔比 1.5-4燃料粒度（mm） 脱硫剂粒度（mm） 1左右 （2）循环流化床锅炉的特点：循环流化床锅炉可分为两个部份，第一部份由炉膛（块速流化床）气，固物料分离设备，固体物料再循环设备，（旋风份离器）等组成，上述部分形成了一个固体物料循环回路。第二部份为对流烟道，布置有过热器，再热器，省煤器和空气予热器等。
典型循环流化床锅炉燃烧系统，燃烧所需的一、二次风分别从炉膛的底部和炉膛侧墙送入，燃料的燃烧主要在炉膛中完成，炉膛四周布置水冷壁，用于吸收燃料所产生的部分热量，由气流带出炉膛的固体物料在气、固体分离装置中被收集并通过返料装置返回炉膛再燃烧循环流化床燃烧锅炉的基本特点：可概括以下：1、低温的动力控制燃烧：循环流化床燃烧是一种在炉内使高速运行的烟气与其所携带的湍流扰动极强的固体颗粒密切接触，并具有大。
6.循环流化床锅炉简单介绍
循环流化床锅炉技术是近十几年来迅速发展的一项高效低污染清洁燃烧枝术。国际上这项技术在电站锅炉、工业锅炉和废弃物处理利用等领域已得到广泛的商业应用，并向几十万千瓦级规模的大型循环流化床锅炉发展；国内在这方面的研究、开发和应用也逐渐兴起，已有上百台循环流化床锅炉投入运行或正在制造之中。未来的几年将是循环流化床飞速发展的一个重要时期。
锅炉采用单锅筒，自然循环方式，总体上分为前部及尾部两个竖井。前部竖井为总吊结构，四周由膜式水冷壁组成。自下而上，依次为一次风室、密相区、稀相区，尾部烟道自上而下依次为高温过热器、低温过热器及省煤器、空气预热器。尾部竖井采用支撑结构，两竖井之间由立式旋风分离器相连通，分离器下部联接回送装置及灰冷却器。燃烧室及分离器内部均设有防磨内衬，前部竖井用敷管炉墙，外置金属护板，尾部竖井用轻型炉墙，由八根钢柱承受锅炉全部重量。
锅炉采用床下点火（油或煤气），分级燃烧，一次风比率占50—60%，飞灰循环为低倍率，中温分离灰渣排放采用干式，分别由水冷螺旋出渣机、灰冷却器及除尘器灰斗排出。炉膛是保证燃料充分燃烧的关键，采用湍流床，使得流化速度在3.5—4.5m/s，并设计适当的炉膛截面，在炉膛膜式壁管上铺设薄内衬（高铝质砖），即使锅炉燃烧用不同燃料时，燃烧效率也可保持在98—99%以上。
高温分离器入口烟温在800℃左右，旋风筒内径较小，结构简化，筒内仅需一层薄薄的防磨内衬（氮化硅砖）。其使用寿命较长。循环倍率为10—20左右。
循环灰输送系统主要由回料管、回送装置，溢流管及灰冷却器等几部分组成。
7.什么是循环流化床锅炉
固定炉排炉是将煤放置在炉排上，从炉排下方通入空气，使煤层燃烧。
而循环流化床锅炉，则是将炉排炉的炉排下方送入空气的速度提高，使炉排上的煤粒被吹起呈沸腾状态悬浮燃烧。同时在炉膛出口，将高温烟气进行除尘，并将收集到的含碳量较多的飞灰送回炉膛再燃烧。
采用这种方式燃烧的锅炉叫循环流化床锅炉。 循环流化床锅炉具有燃料燃尽度高，能燃烧低质燃料（煤矸石、石煤等）等优点。
由于流化床燃烧温度低，因此，烟气中产生的氧化氮很少；将石灰石与煤粒一起送人燃烧，还可对煤进行脱硫，对减轻电厂周围环境的污染，具有很大意义。
8.循环流化床锅炉
简单说就是： 煤（石灰石）被送入炉膛中燃烧，物料被一次风带入炉膛中上部燃烧，大颗粒（没有燃烧充分的）通过自身重力沿着炉膛内壁落入炉膛下部，如此循环，称为内循环。
细小的颗粒被烟气扬吸、夹带入旋风分离器中通过离心力、重力落入返料器中通过返料风、松动风送入炉膛。构成了外循环。
细灰被引风机吸入除尘器，除尘完成后进入烟道（转载的） 运行调整这个问题你先把一下看懂了你就知道了：（25----34） 25、影响循环流化床锅炉热效率的因素有哪些 ①煤质②锅炉负荷③氧量及一二次风配比④排烟温度⑤风机出口温度⑥飞灰含碳量⑥炉渣含碳量⑧排渣温度⑨给水温度。 26、运行风量对燃烧有什么影响 运行风量通常用过量空气系数来表示。
在一定范围内，提高过量空气系数可改善燃烧效率，因为燃烧区域氧浓度的提高增加了燃烧效率和燃尽度，但过量空气系数超过1.15后继续增加对燃烧效率几乎没有影响；过量空气系数很高时会使床温降低，CO浓度提高、总的燃烧效率下降、风机电耗增加、因此，炉膛出口氧量一般保持3%-4%为宜。 27、循环流化床锅炉运行中风量的调整原则是什么 一次风量维持锅炉流化状态，同时提供燃料燃烧需要的部分氧量。
运行过程中，应根据锅炉启动前冷态试验作出的在不同料层厚度下的临界流化风量曲线，作为运行时一次风量的调整下限，如果风量低于此值，料层就可能流化不好，时间稍长就会发生结焦。二次风补充炉膛上部燃烧所需要的空气量，使燃料与空气充分混合，减少过量空气系数，控制氧量一般3%-5%，保证充分燃烧。
在达到满负荷时，一二次风量占总风量的比例与煤种有关。风量的调整本着一次风保证流化和调节床温，二次风量调整过量空气系数的原则，并兼顾污染物排放要求。
注意调整一二次风量时要及时调整引风量，保持风压平衡。 28、物料循环量对循环流化床锅炉的运行有何影响。
控制物料循环量是循环流化床锅炉运行操作时不同于常规锅炉之处。根据循环流化床锅炉燃烧及传热的特性，物料循环量对循环流化床锅炉的运行有着举足轻重的作用，因为在炉膛上部，使炉膛内的温度场分布均匀，并通过多种传热方式与水冷壁进行交换，因此有较高的传热系数。
通过调整循环物料量可以控制料层温度和炉膛差压，并进一步调节锅炉负荷。物料循环量增加可使整个燃烧室温度分布趋于均匀，并可增加燃料在炉内的停留时间，从而提高燃烧效率。
循环物料量的多少与锅炉分离装置的分离效率有着直接的关系。分离器的分离效率越高，从烟气中分离出的回量就越大，从而锅炉对负荷的调节富裕量就越大，将有利于提高锅炉效率和CaO利用率，降低Ca/S比，提高脱硫效率。
29、物料循环量的变化对流化床内燃烧的影响有哪些 ①物料循环量增加时，将使理论燃烧温度下降，特别是当循环物料温度较低时尤为如此。②由于固体物料的再循环而使燃料在炉内的停留时间增加，从而使燃烧效率提高。
③物料循环使整个燃烧温度趋于均匀，相应地降低了燃烧室内的温度，这样室脱硫和脱硝可以控制在最佳反应温度，但对于燃烧，则降低了反应速度，燃烧处于动力燃烧工况。 30、影响循环流化床锅炉床温的主要因素有哪些 ①锅炉负荷②一次风量③二次风量④床压⑤回料量⑥煤质及粒度⑦石灰石量 31、点火初期通过哪些方法控制床温升速 点火初期为避免床温升速过快，对浇注料、可塑料造成破坏，必须严格控制温升速度，可通过以下方法调节。
①控制油枪投入支数②控制油压③调节一次风量。 32、循环流化床锅炉运行中床温的控制和调整原则是什么 床温，即料层温度，是通过布置在密相区的热电偶来检测的。
循环流化床锅炉运行中，为降低不完全燃烧热损失，提高传热系数，并减少CO、NO排放，床温应尽可能高些，然而从脱硫降低Nox排放和防止床内结焦考虑，床温应选择低一些。在正常条件下，床温一般控制在850-950℃范围内，维持正常的床温是稳定运行的关键，控制床温的最好手段是再分配燃烧室不同燃烧风风量而总风量保持不变。
在一定的负荷下，若给煤量一定，则要调整一次风和下二次风。一次风在保证床料充分流化的基础上，可适当降低，以减少热烟气带走的热量，保持较高的床温，提高燃烧效率。
用上二次风保持氧量在正常范围内，使床温平衡在850-950℃之间。 33、运行中对循环灰系统的控制和调整应注意什么 ①对循环灰系统应经常检查，合理地控制返料风和返料风压②监视各部温度变化和循环效果，返料器回料温度最高不应大于1000℃，温度过高时，必须降低负荷③在正常运行条件下不允许放循环灰，但在低负荷、压火、停炉或在返料器故障下可以放掉部分循环灰，以达到规定的运行工况④循环流化床锅炉运行中应维持一定的循环灰量，以控制床温和满足负荷的需要。
34、循环流化床锅炉运行中对炉膛稀相区差压的调整应注意什么 炉膛稀相区差压是一个反应炉膛内固体物料浓度的参数。通常将所测得燃烧室上界面与炉膛出口之间的压力差作为炉膛稀相区差压的检测数值。
稀相区差压值越大，说明炉膛内的物料浓度越高，炉膛的传热系数越大，则锅炉负荷可以带的越高，因此在锅。
