电气图形符号是指用于各种设备上,作为操作指示或用来显示设备的功能或工作状态的图形符号,例如:电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项,所含设备用图形符号共2902个。

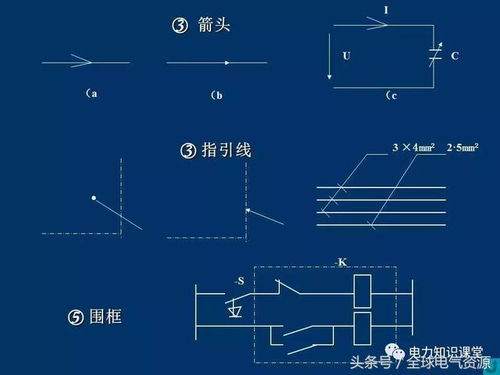

图形符号的种类和组成:
图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。
如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
1、常用电气元件图形符号:
2、辅助文字符号
3、图形符号大全
电桥 AB DQ。
晶体管放大器 AD DF。
集成电路放大器 AJ。
印刷电路板 AP。
抽屉柜 AT。
旋转变压器(测速发电机) TG CF。
电容器 C C。
发热器件 EH RJ。
照明灯 EL ZD。
空气调节器 EV。
过电压放电器件避雷器 F BL。
具有瞬时动作的限流保护器件 FA SX。
具有延时动作的限流保护器件 FR YX。
具有延时和瞬时动作的限流保护器件 FS YSX。
扩展资料:
传统的电气工程定义为用于创造产生电气与电子系统的有关学科的总和。此定义本十分宽泛,但随着科学技术的飞速发展。
21世纪的电气工程概念已经远远超出上述定义的范畴。斯坦福大学教授指出:当今电气工程涵盖了几乎所有与电子、光子有关的工程行为。
正是电子技术的巨大进步才推动了以计算机网络为基础的信息时代的到来,并将改变人类的生活工作模式等等。美国大学电气工程学科,又称电气工程系、电气工程与信息科学系、电气工程与计算机科学系等,主要以计算机和信息技术为研究方向和重点。
参考资料来源:百度百科-电气元件
电器元件符号 全注解:电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器。
电工基础知识符号
自动重合闸装置文字符号为 (ARD) 电容, 、电容器文字符号为 (C) 避雷器文字符号为 、(F) 、熔断器文字符号为 (FU) 发电机, 、电源文字符号为 (G) 指示灯, 、信号灯文字符号为 (HL) 、继电器,接触器的文字符号为(K) 、电流继电器文字符号为(KA) 、中间继电器文字符号为(KM) 、热继电器 ,温度继电器文字符号为(KH) 、时间继电器文字符号为(KT) 、电动机文字符号为(M) 、中性线文字符号为(N) 、电流表文字符号(PA) 、保护线文字符号(PE) 、保护中性线文字符号(PEN) 、电能表文字符号为(PJ) 、电压表文字符号为(PV) 、电力开关文字符号为(Q) 、断路器文字符号为(QF) 、刀开关文字符号为(QK) 、隔离开关文字符号为(QS) 、电阻器文字符号为(R) 、启辉器文字符号为(S) 、按钮文字符号为
(SB) 变压器文字符号为 、(T) 电流互感器文字符号为 、(TA) 电压互感器文字符号为 、(TV) 、变流器,整流器文字符号为(U) 、导线,母线文字符号为(W) 、端子板文字符号为(X) 、电磁铁文字符号为(YA) 、跳闸线圈,脱扣器文字符号为(YR)。
IEC 61636-1中规定,不是英文缩写,是字母含义组合
Q:Switching device for power circuit 电力回路开关设备
F: Protection device 保护设备
S:switching device for control circuit ,selector
W:可代表电缆和导体、母线
K:代表继电器
X:代表端子排
1、QS:刀开关。
2、FU:熔断器。
3、KM:接触器。
4、KA:中间继电器。
5、KI:过流(欠流)继电器。
6、KT: 时间继电器。
7、SB: 按钮。
8、SQ:行程开关。
扩展资料
电器元器件布置图的设计应遵循以下原则:
1、必须遵循相关国家标准设计和绘制电器元件布置图。
2、相同类型的电器元件布置时,应把体积较大和较重的安装在控制柜或面板的下方。
3、发热的元器件应该安装在控制柜或面板的上方或后方,但热继电器一般安装在接触器的下面,以方便与电机和接触器的连接。
4、需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表,其安装位置应高低适宜,以便工作人员操作。
5、强电、弱电应该分开走线,注意屏蔽层的连接,防止干扰的窜入。
6、电器元器件的布置应考虑安装间隙,并尽可能做到整齐、美观。
参考资料来源:搜狗百科:电气原理图
