电气原理图和接线图(电气原理图与电气接线图的区别是什么)

1.电气原理图与电气接线图的区别是什么

去百度文库，查看完整内容> 内容来自用户：博航教育 电气原理图和接线图电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。

电气原理图电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的，具有结构简单，层次分明。

主要用于研究和分析电路工作原理。接线图电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

电气原理图和接线图区别原理图：就是能看到他的大致情况（为什么这样连线）接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。安装图就是各元器件在控制柜的具体位置尺寸的表达图形。

有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。

接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。

详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。

2.电气原理图和接线图怎么看?

原发布者：qiaodan_367

电气接线图的识图和读图技能训练项目电气图基本知识1.电气符号电气符号包括图形符号、文字符号、项目代号和回路标号等.它们相互关联，互为补充，以图形和文字的形式从不同角度为电气图提供了各种信息。——工程语言（1）图形符号（2）文字符号的构成1）基本文字符号基本文字符号主要表示电气设备、电气装置和电器元件的种类名称，有单字母符号和双字母符号之分.比如M-母线，2）辅助文字符号电气设备、电气装置和电器元件的功能、状态和特征用辅助文字符号表示，一般用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用缩略语或约定俗成的习惯用法构成，通常不能超过三位字母。LM—铝母线（3）数字代码数字代码单独使用时，表示各种电器元件、装臵的种类或功能，须按序编号，还要在技术说明中对数字代码意义加以说明。比如三个相同的继电器，可以分别表示为“KA1”、“KA2”和“KA3”。电路图中电气图形符号的连线处经常有数字，这些数字称为线号，线号是区别电路接线的重要标志。比如：X1,X2(4)项目代号在电气图上，通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，称为项目，比如PGL低压配电柜。项目有大有小，可能相差很多，大到电力系统、成套配电装臵以及电机、变压器等，小到电阻器、端子、连接片等，都可以称作项目。表3-4电器接线端子的标

3.电气原理图与电气接线图的区别是什么

去百度文库，查看完整内容>

内容来自用户：博航教育

电气原理图和接线图

电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。

电气原理图

电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的，具有结构简单，层次分明。主要用于研究和分析电路工作原理。

接线图

电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

电气原理图和接线图区别

原理图：就是能看到他的大致情况（为什么这样连线）

接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接

原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。安装图就是各元器件在控制柜的具体位置尺寸的表达图形。

有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。

原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。

接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。

4.如何看懂电气原理图和接线图

电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。

由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。

(1)识读图的方法和步骤

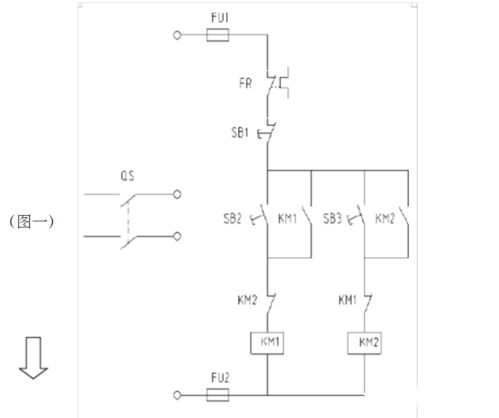

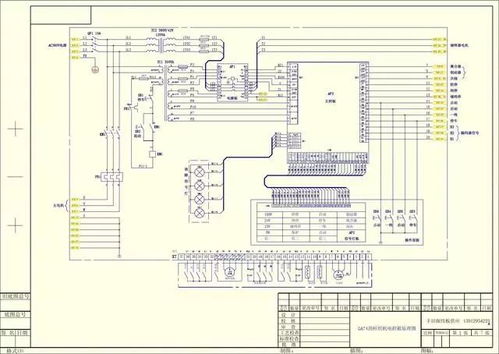

阅读继电器—接触器控制原理图时，要掌握以下几点：

A、电气原理图主要分主电路和控制电路两部分。电动机的通路为主电路，接触器吸引线圈的通路为控制电路。此外还有信号电路、照明电路等。

B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。

C、在电气原理图中，同一电器的不同部件常常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和辅助触头则画在控制电路中，但它们都用KM表示。

D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。

E、全部触头都按常态给出。对接触器和各种继电器，常态是指未通电时的状态； 对按钮、行程开关等，则是指未受外力作用时的状态。

F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。

G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。无直接联系的交叉导线连接点不画黑圆点。

5.电气原理图和接线图怎么看 详细

电气原理图是根据控制线图工作原理绘制，具有结构简 单，层次分明。

主要用于研究和分析电路工作 原理，要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。看原理图先看主电路，再看控 制电路。

对于 控制电路要熟悉典型控制电路。控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般 均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设 备按设计工艺 的要求正常工作。

对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对 照，逐步分析。 所谓电气接线图，是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和 电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。

主要用于安装接线、线路的检查维 修和故障处理。 1、接线图中一般示出如下内容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

2、所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际 结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电 路图中的标注一致，以便对照检查接线。 3、接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡 导线走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束 表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套 管、穿线管的型号、根数和规格应标注清楚。 接线图与实物相对照不难看懂 。
