钳工机床夹具(钳工基本知识)
1.钳工基本知识
钳工技术等级岗位标准 一、职业定义 使用钳工工具、钻床、按技术要求对工件进行加工、修整、装配。
二、适用范围 零件制作、划线、刮削、装配；立钻、摇臂钻、台钻等专用设备的操作、保养。 三、技术等级线 初、中、高三级 初级钳工 一、知识要求 1. 自用设备的名称、型号、规格、性能、结构和传动系统。
2. 自用设备的润滑系统、使用规则和维护保养方法。 3. 常用工、夹、量具的名称、规格、用途、使用规则和维护保养方法。
4. 常用刀具的种类、牌号、规格和性能；刀具几何参数对切削性能的影响；合理选择切削用量，提高刀具寿命的方法。 5. 常用金属材料的种类、牌号、力学性能、切削性能和切削过程中的热膨胀知识；金属热处理常识。
6. 常用润滑油的种类和用途；常用切削液的种类、用途及其对表面粗糙度的影响。 7. 机械识图、公差配合、形位公差和表面粗糙度的基本知识。
8. 常用数学计算知识。 9. 机械传动和典型机构的基本知识。
10. 液压传动和气压传动的入门知识。 11. 钳工操作、装配的基本知识。
12. 分度头的结构、传动和分度方法。 13. 确定零件加工余量的知识。
14. 钻模的种类和使用方法。 15. 快换夹头、攻螺纹夹头的构造及使用知识。
16. 螺纹的种类、用途及各部分尺寸的关系；螺纹底孔直径和套螺纹时圆杆直径的确定方法。 17. 刮削知识；刮削原始平板的原理和方法。
18. 研磨知识；磨料的种类及研磨剂的配制方法。 19. 金属棒料、板料的矫正和弯形方法。
20. 弹簧的种类、用途、各部为尺寸和确定作用力的方法。 21. 废品产生的原因和预防措施。
22. 相关工种一般工艺知识。 23. 电气的一般常识和安全用电；机床电器装置的组成部分及其用途。
24. 安全技术规程。 二、技能要求 1. 使用和维护保养自用设备。
2. 选用和维护保养自用和各种工、夹、量具。 3. 各种刀头、钻头的刃磨；刮刀、錾子、样冲、划针、划规的淬火和刃磨。
4. 看懂零件图、部件装配图，绘制简单零件图，正确执行工艺规程。 5. 一般工件划线基准面的选择和划线时工件的安装。
6. 根据工件材料和刀具，选用合理的钻削用量。 7. 一般工件在通用、专用夹具上的安装。
8. 一般工件的划线及钻孔、攻螺纹、铰孔（锥孔用涂色法检查接接触面积70%以上），铰削表面的表面粗糙度达到Ra1.6m。 9. 刮削2级精度平板。
10. 制作角度样板及较简单的弧形样板。 11. 盘制钢丝直径3mm以内的各种弹簧。
12. 一般机械的部件装配，简单机械（卷扬机、电动葫芦等）的总装配。 13. 正确执行安全技术操作规程。
14. 做到岗位责任制和文明生产的各项要求。 三、工作实例 1. 攻M20以下螺孔，不应有明显的偏斜。
2. 刮削两个平面均为350mm250mm的直角铁（弯板），精度达到2级。 3. 制作正六力形析板（组合件），间隙不大于0.05mm，能相对互换方向。
4. 将50mm50mm的圆棒料锉削成正六面体，基本尺寸的公差带为h8，平面度和垂直度公差值0.04mm，表面粗糙度为Ra1.6m。 5. 在厚度为20mm，钢板的同一圆周上，钻铰八个16H8的等分孔，各孔的位置度公差值为0.2mm，表面粗糙度为Ra1.6m。
6. 卧式车床尾座的加工和装配或溜板箱的装配，符合技术要求。 7. 卷扬机或电动葫芦等简单机械的总装配，符合技术要求。
中级钳工 一、知识要求 1. 常用测量仪器的名称、用途、使用和维护保养方法。 2. 常用工、夹具（包括组合夹具）的结构，使用、调整和维护保养方法。
3. 金属切削原理和刀具基本知识。 4. 液压传动基本知识。
5. 绘制复杂零件图和简单部件装配图的知识。 6. 通用机械设备（泵、风机、冷冻机及典型机床等）的工作原理和构造。
7. 内燃机的原理和构造。 8. 编制机械设备装配工艺规程的基本知识。
9. 复杂工件（包括大型、畸形工件）的划线方法。 10.凸轮的种类、用途、各部分尺寸的计算及划线方法；曲线的划线方法；锥体及多面体的展开方法。
11.旋转零件和部件的平衡种类、基本原理和校正方法。 12.轴瓦浇注巴氏合金的知识。
13.装配精密滑动轴承和滚动轴承的方法。 14.齿轮箱装配的质量要求及检查方法。
15.影响通用机械精度的各项因素，精度的检查方法，影响测量精度的因素。 16.机床精度对工件精度的影响，提高工件加工精度和细化表面粗糙度的方法。
17.静压导轨、静压轴承的工作原理、结构和应用知识。 18.加工工件时防止工件变形的方法。
19.数控机床基本知识。 20.通用机床加工知识，一般工件的加工工艺过程。
21.生产技术管理知识。 二、技能要求 1. 看懂较复杂的装配图，测绘复杂零件图。
2. 根据工件的技术要求编制加工工艺。 3. 设计并绘制较简单的工艺装备图。
4. 钻削复杂工件上的小孔、斜孔、深孔、多孔、对接孔、相交孔，符合图样要求。 5. 复杂形状工件的立体划线。
6. 研磨带锥度的检验心轴和高精度机床的主轴孔，接触质量、精度、表面粗糙度符合技术要求。 7. 根据机械设备的技术要求，编制装配工艺顺序。
8. 旋转零件和部件的动、静平衡。 9. 在液压试验台上进行各种液压件性能试验。
10. 装配压缩机、气锤、压力机和高压泵等，符合技术要求 11. 装配典型机床并检查各项精度。 12. 根据工件质量和机床运。
2.给一些钳工的入门基础知识
维修钳工岗位达标试题库 填空题： 1、液压泵的主要性能参数有流量、容积效率、压力、功率、机械效率、总效率。
2、液压泵的种类很多，常见的有齿轮泵、叶片泵、柱塞泵、螺杆泵。3、液压控制阀可分为方向控制阀、压力控制阀、流量控制阀三大类，4、压力控制阀用来控制、调节液压系统中的工作压力，以实现执行元件所要求的力或力矩。
5、压力控制阀包括溢流阀、减压阀、顺序阀等。6、流量控制阀是控制、调节油液通过阀口的流量，而使执行机构产生相应的运动速度。
7、流量控制阀有节流阀、调速阀等。8、单向阀的作用是使油液只能向一个方向流动。
9、方向控制阀的作用是控制液压系统中的油流方向，以改变执行机构的运动方向或工作顺序。10、换向阀是利用阀芯和阀体的相对运动来变换油液流动的方向，接通或关闭油路。
机械制造图样上所标注的法定长度为毫米，法定长度与英制的换算关系为1英寸=25.4毫米 除锈的方法分为机械除锈法，化学除锈法，电化学除锈法。 键联结分为松键联接、紧键联接、花键联接。
滚动轴承按所承受的负荷的方向和大小分为向心类和推力类。 测量方法的误差包括 系统 误差 随机 误差。
常用的拆卸方法有 击卸法、拉拔法、顶压法、温差、破坏法。 锉刀工作面上起主要锉削作用的锉纹是主锉纹。
铆接时，铆钉直径的大小与被联接板的厚度有关。 弹簧在不受外力作用时的高度（或长度）称为自由高度（或长度）。
钻孔时加切削液的主要目的是冷却作用。 丝锥由工作部分和锥柄两部分组成。
锯条的切削角度：前角、后角。 联轴器分为刚性联轴器 柔性 联轴器。
同类规格的呆扳手与活动扳手，使用时比较安全的是 呆扳手 ，使用时比较方便的是 活动扳手 。 设备一级保养由操作者 执行，负责设备日常润滑保养。
设备的二级保养由 维修工 执行，负责设备检修、系统维护等工作。 举三种常用螺纹的种类 直螺纹、锥罗纹、梯形螺纹。
列举三种常用的液压控制阀电磁换向阀、溢流阀、减压阀、顺序阀。 机械生产采用的配合性质有：过盈配合、过度配合、间隙配合。
相同零件可以互相调换并仍能保证机器或部件性能要求的性质叫零件的互换性。（公差配合） 尺寸公差是指允许尺寸的变动量，即等于最大极限尺寸（或上偏差）与最小极限尺寸（或下偏差）之代数差的绝对值。
互换性条件，即保证零件的尺寸、几何形状、相互位置和表面粗糙度等技术要求的一致性。 孔的尺寸减去相配合轴的尺寸所得的代数差，为正值时称为间隙，为负值时称为过盈。
配合代号中，分子代号为H的均为基孔制，分母代号为h的均为基轴制。 钻孔时，钻头的旋转是主运动，轴向移动是进给运动。
（金属切削基本知识） 麻花钻一般用高速钢制成，淬硬至HRC62-68。由柄部、颈部及工作部分构成。
柄部有直柄和锥柄两种。（钻孔、扩孔与铰孔） 钻头直径大于13mm，柄部一般作为莫氏锥柄。
当孔的精度要求较高和表面粗糙度值要求较小时，加工中应取较小的时给量，较大的切削速度。 螺纹要素包括牙型、公称直径、螺距、线数、螺纹公差带、旋向和旋合长度等。
（攻螺纹与套螺纹） 攻螺纹时，丝锥切削刃对材料产生挤压，因此攻螺纹前底孔直径必须大于螺孔小径的尺寸。 螺纹相邻两牙，在中径上对应两点间的轴向距离叫螺距。
螺纹公称直径，指的是螺纹大径的基本尺寸，即外螺纹牙顶和内螺纹牙底直径。 在钢和铸铁的工作上加工同样直径的内螺纹时，钢件的底孔直径比铸铁的底孔直径稍大。
钻床一般可完成钻孔、扩孔、锪孔、铰孔和攻螺纹等加工工作。（钻床与钻床夹具） 液压传动，是用液体做为工作介质，通过动力元件，将原动机的机械能转换为液压能，然后通过管道、控制元件，借助执行元件将油液的液压能转换的机械能，驱动负载实现直线或回转运动。
液压泵是将机械能转变为液压能的能量装置。常用的液压泵有齿轮泵、叶片泵和柱塞泵等 链传动机构常见的磨损形式，有链被拉长，链和链轮磨损，链环断裂等。
带传动是利用传动带与带轮之间的摩擦力来传递运动和动力的，适用于两轴中心距较大的传动。 滚动轴承按滚动体种类分为滚子轴承、球轴承和滚针轴承。
滚动轴承是滚动摩擦性质的轴承，一般由外圈、内圈、滚动体和保持器组成。 二级保养是以机修工人为主，操作工人为辅而进行的定期性计划修理工作。
划线分 平面划线 和 立体划线 。 螺纹基本要素 牙型 、大径、螺距、线数、螺纹公差带、旋向和旋合长度。
判断题 （ √ ）齿轮在轴上固定当要求配合过盈量很大时，应采用液压套合法装配。 （ √ ）选定合适的定位元件可以保证工件定位稳定和定位误差最小。
（ * ）千分尺若受到撞击造成旋转不灵时，操作者应立即拆卸，进行检查和调整。 （ * ）用接长钻头钻深孔时，可一钻到底，不必中途退出排屑。
（ * ）在韧性材料上攻丝不可加冷却润滑液以免降低螺纹粗糙度。 （ √ ）材料弯曲时中性层一般不在材料正中，而是偏向内层材料一边。
（ * ）在带传中，不产生打滑的皮带是平带。 （ √ ）工件一般应夹在台虎钳的左面，以便操作。
（ √ ）液压系统一般由以液压泵为代表的动力部分，以液压缸为代表的执行部分，以各种控制阀为代表的控制部。
3.我需要钳工的一些基本常识
一、钳工基本常识：
1、钳工的主要任务：加工工件、装配、设备维修、工具的制造和修理
钳工分类：装配钳工、机修钳工、工具钳工
钳工的应用范围：主要任务是零件加工及装配
2、常用工具和设备：
钳工的常用设备： 台钳、台虎钳、砂轮机、钻床
常用工量具： 划针、划规、样冲、锉刀、手锯、钢直尺、游标卡尺等
3、钳工的环境要求及安全操作技术：
环境要求：
设备的布局要合理。
坯和工件要摆放整齐，便于工作。
合理、整齐存放工具。操作场应经常保持整洁。
安全规则：
作时必须穿戴好防护用品。
工具必须牢固可靠。
3）用机器时，必须遵守安全操作规程。清除切削要用刷子，不得用嘴吹。
4.钳工的基础知识以及安全操作标准
1.钳工：钳工是以手工操作为主的切削加工的方法。
2.有三大优点：加工灵活、可加工形状复杂和高精度的零件、投资小 两大缺点（生产效率低和劳动强度大、加工质量不稳定）。 （1）加工灵活在不适于机械加工的场合，尤其是在机械设备的维修工作中，钳工加工可获得满意的效果。
（2）可加工形状复杂和高精度的零件技术熟练的钳工可加工出比现代化机床加工的零件还要精密和光洁的零件，可以加工出连现代化机床也无法加工的形状非常复杂的零件，如高精度量具、样板、开头复杂的模具等。 （3）投资小钳工加工所用工具和设备价格低廉，携带方便。
（4）生产效率低，劳动强度大 （5）加工质量不稳定加工质量的高低受工人技术熟练程度的影响。 钳工技能要求加强基本技能练习，严格要求，规范操作，多练多思，勤劳创新。
基本操作技能是进行产品生产的基础，也是钳工专业技能的基础，因此，必须首先熟练掌握，才能在今后工作中逐步做到得心应手，运用自如。 钳工基本操作项目较多，各项技能的学习掌握又具有一定的相互依赖关系，因此要求我们必须循序渐进，由易到难，由简单到复杂，一步一步地对每项操作都要按要求学习好，掌握好。
基本操作是技术知识、技能技巧和力量的结合，不能偏废任何一个方面。要自觉遵守纪律，要有吃苦耐劳的精神，严格按照每个工种的操作要求进行操作。
只有这样，才能很好地完成基础训练。 钳工是主要手持工具对夹紧在钳工工作台虎钳上的工件进行切削加工的方法，它是机械制造中的重要工种之一。
钳工的基本操作可分为： 1.辅助性操作 即划线，它是根据图样在毛坯或半成品工件上划出加工界线的操作。 2.切削性操作 有錾削、锯削、锉削、攻螺纹、套螺纹。
钻孔（扩孔、铰孔）、刮削和研磨等多种操作。 3.装配性操作 即装配，将零件或部件按图样技术要求组装成机器的工艺过程。
4.维修性操作 即维修，对在役机械、设备进行维修、检查、修理的操作。 二、钳工工作的范围及在机械制造与维修中的作用 1.普通钳工工作范围 （1）加工前的准备工作，如清理毛坯，毛坯或半成品工件上的划线等； （2）单件零件的修配性加工； （3）零件装配时的钻孔、铰孔、攻螺纹和套螺纹等； （4）加工精密零件，如刮削或研磨机器、量具和工具的配合面、夹具与模具的精加工等。
（5）零件装配时的配合修整； （6）机器的组装、试车、调整和维修等。 2.钳工在机械制造和维修中的作用 钳工是一种比较复杂、细微、工艺要求较高的工作。
目前虽然有各种先进的加工方法，但钳工所用工具简单，加工多样灵活、操作方便，适应面广等特点，故有很多工作仍需要由钳工来完成。如前面所讲的钳工应用范围的工作。
因此钳工在机械制造及机械维修中有着特殊的、不可取代的作用。但钳工操作的劳动强度大、生产效率低、对工人技术水平要求较高。

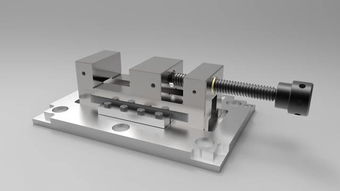

三、钳工工作台和虎钳 1.钳工工作台 简称钳台，常用硬质木板或钢材制成，要求坚实、平稳、台面高度约800~900mm，台面上装虎钳和防护网。 2.虎钳 虎钳是用来夹持工件，其规格以钳口的宽度来表示，常用的有100、125、150mm三种，使用虎钳时应注意： （1）工件尽量夹在钳口中部，以使钳口受力均匀； （2）夹紧后的工件应稳定可靠，便于加工，并不产生变形； （3）夹紧工件时，一般只允许依靠手的力量来扳动手柄，不能用手锤敲击手柄或随意套上长管子来扳手柄，以免丝杠、螺母或钳身损坏。
（4）不要在活动钳身的光滑表面进行敲击作业，以免降低配合性能； （5）加工时用力方向最好是朝向固定钳身。 攻螺纹、套螺纹及其注意事项 常用的在角螺纹工件，其螺纹除采用机械加工外，还可以用钳加工方法中的攻螺纹和套螺纹来获得。
攻螺纹（亦称攻丝）是用丝锥在工件内圆柱面上加工出内螺纹；套螺纹（或称套丝、套扣）是用板牙在圆柱杆上加工外螺纹。 一、攻螺纹 1.丝锥及铰扛 （1）丝锥 丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr制成，并经热处理制成。
通常M6~M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。 每个丝锥都有工作部分和柄部组成。
工作部分是由切削部分和校准部分组成。轴向有几条（一般是三条或四条）容屑槽，相应地形成几瓣刀刃（切削刃）和前角。
切削部分（即不完整的牙齿部分）是切削螺纹的重要部分，常磨成圆锥形，以便使切削负荷分配在几个刀齿上。头锥的锥角小些，有5~7个牙；二锥的锥角大些，有3~4个牙。
校准部分具有完整的牙齿，用于修光螺纹和引导丝锥沿轴向运动。柄部有方头，其作用是与铰扛相配合并传递扭矩。
（2）铰扛 铰扛是用来夹持丝锥的工具，常用的是可调式铰扛。旋转手柄即可调节方孔的大小，以便夹持不同尺寸的丝锥。
铰扛长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的扭矩，防止丝锥因施力不当而扭断。 2.攻螺纹前钻底孔直径和深度的确定以及孔口的倒角 （1）底孔直径的确定 丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径。
5.机械制造基础 夹具的基本组成有哪些
夹具的基本组成：
1、定位元件：定位元件保证工件在夹具中处于正确的位置。
2、夹紧装置：夹紧装置的作用是将工件压紧夹牢，保证工件在加工过程中受到外力（切削力等）作用时不离开已经占据的正确位置。
3、对刀或导向装置：对刀或导向装置用于确定刀具相对于定位元件的正确位置。铣床夹具上的对刀块和塞尺为对刀装置。
4、连接元件：连接元件是确定夹具在机床上正确位置的元件。因此夹具体可兼作连接元件。车床夹具上的过渡盘、铣床夹具上的定位键都是连接元件。
5、夹具体：夹具体是机床夹具的基础件，通过它将夹具的所有元件连接成一个整体。
6、其它装置或元件：它们是指夹具中因特殊需要而设置的装置或元件。若需加工按一定规律分布的多个表面时常设置分度装置；为了能方便、准确地定位，常设置预定位装置；对于大型夹具常设置吊装元件等。
6.机床夹具一般有哪几部分组成
机床夹具的组成
1、定位元件及定位装置：用于确定工件在夹具中的位置，通过使工件加工时相对于刀具及切削成形运动处于正确位置。
常用的定位元件：定位心轴、支承板、支承钉、V形块等。
2、夹紧装置：用于保持工件在夹具中的既定位置，使在重力、惯性力以及切削力等作用下不致产生位移。
夹紧装置在夹具中由动力装置（气缸、油缸等）、中间传力机构（杠杆、螺纹、斜面等）和夹紧元件（夹爪、压板等）组成的装置。
3、对刀及导引元件：用于确定刀具相对于定位元件的正确位置。
注意：铣床夹具（对刀块）、钻床夹具（钻套）、镗床夹具（镗套）上必须设计对刀元件。
4、夹具体：用于连接夹具各元件及装置，使其成为一个整体的基础零件。
5、其元件及装置：定向键、分度转位装置等用来确定夹具在机床有关部位的方向或实现工件在夹具同一次安装中分度转位等特殊功用的元件或装置。
7.机床夹具组成部分
(1)定位元件定位元件是用来确定工件正确位置的元件。被加工工件的定位基面与夹具定位元件直接接触或相配合。
(2)夹紧装置夹紧装置是使工件在外力作用下仍能保持其正确定位位置的装置。
(3)对刀元件、导向元件对刀元件、导向元件是指夹具中用于确定（或引导）刀具相对于夹具定位元件具有正确位置关系的元件，例如钻套、镗套、对刀块等。
(4)连接元件夹具连接元件是指用于确定夹具在机床上具有正确位置并与之连接的元件，例如安装在铣床夹具底面上的定位键等。
(5)其它元件及装置根据加工要求，有些夹具尚需设置分度转位装置、靠模装置、工件抬起装置和辅助支承等装置。
(6)夹具体夹具体是用于连接夹具元件和有关装置使之成为一个整体的基础件，夹具通过夹具体与机床连接。
定位元件、夹紧装置和夹具体是夹具的基本组成部分，其它部分可根据需要设置。
8.机床夹具分为什么
机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。
其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。 机床夹具一般有（1）定位元件 它与工件的定位基准相接触，用于确定工件在夹具中的正确位置，从而保证加工时工件相对于刀具和机床加工运动间的相对正确位置。
如图6-1中的定位销6。 (2)夹紧装置 用于夹紧工件，在切削时使工件在夹具中保持既定位置。
如图6-1中的螺母5和开口垫圈4。nextpage (3)对刀、引导元件或装置 这些元件的作用是保证工件与刀具之间的正确位置。
用于确定刀具在加工前正确位置的元件，称为对刀元件，如对刀块。用于确定刀具位置并导引刀具进行加工的元件，称为导引元件。
如图6-1中的快换钻套 （4）连接元件 使夹具与机床相连接的元件，保证机床与夹具之间的相互位置关系。 （5）夹具体 用于连接或固定夹具上各元件及装置，使其成为一个整体的基础件。
它与机床有关部件进行连接、对定，使夹具相对机床具有确定的位置。如图6-1中的夹具体7。
(6)其它元件及装置 有些夹具根据工件的加工要求，要有分度机构，铣床夹具还要有定位键等。 以上这些组成部分，并不是对每种机床夹具都是缺一不可的，但是任何夹具都必须有定位元件和夹紧装置，它们是保证工件加工精度的关键，目的是使工件定准、夹牢。
