SMT是表面组装技术(表面贴装技术)(Surface Mount Technology的缩写),称为表面贴装或表面安装技术。是目前电子组装行业里最流行的一种技术和工艺。
它是一种将无引脚或短引线表面组装元器件(简称SMC/SMD,中文称片状元器件)安装在印制电路板(Printed Circuit Board,PCB)的表面或其它基板的表面上,通过回流焊或浸焊等方法加以焊接组装的电路装连技术。
扩展资料:
SMT基础知识:
焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分。
我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学。但在工程中则用黏度这一概念来表征流体黏度的大小。
焊锡膏的流变行为
焊锡膏中混有一定量的触变剂,具有假塑性流体性质。焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当达到模板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果。
影响焊锡膏黏度的因素:焊料粉末含量;焊料粉末粒度;温度;剪切速率。
1、焊料粉末含量
焊锡膏中焊料粉末的增加引起黏度的增加。
2、焊料粉末粒度
焊料粉末粒度增大,黏度降低。
3、温度
温度升高,黏度下降。印刷的最佳环境温度为23±3度。
参考资料:百度百科---SMT
SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺。 SMT有何特点: 组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。 可靠性高、抗振能力强。焊点缺陷率低。 高频特性好。减少了电磁和射频干扰。 易于实现自动化,提高生产效率。降低成本达30%~50%。 节省材料、能源、设备、人力、时间等。 为什么要用SMT: 电子产品追求小型化,以前使用的穿孔插件元件已无法缩小 电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件 产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力 电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用 电子科技革命势在必行,追逐国际潮流 SMT工艺流程------双面组装工艺
SMT基础知识 SMT基础课一、传统制程简介传统穿孔式电子组装流程乃是将组件之引脚插入PCB的导孔固定之后,利用波峰焊(Wave Soldering)的制程,如图一所示,经过助焊剂涂布、预热、焊锡涂布、检测与清洁等步骤而完成整个焊接流程。
图一.波峰焊制程之流程二、表面黏着技术简介由于电子工业之产品随着时间和潮流不断的将其产品设计成短小轻便,相对地促使各种零组件的体积及重量愈来愈小,其功能密度也相对提高,以符合时代潮流及客户需求,在此变迁影响下,表面黏着组件即成为PCB上之主要组件,其主要特性是可大幅节省空间,以取代传统浸焊式组件(Dual In Line Package;DIP).表面黏着组装制程主要包括以下几个主要步骤: 锡膏印刷、组件置放、回流焊接.其各步骤概述如下:锡膏印刷(Stencil Printing):锡膏为表面黏着组件与PCB相互连接导通的接着材料,首先将钢板透过蚀刻或雷射切割后,由印刷机的刮刀(squeegee)将锡膏经钢板上之开孔印至PCB的焊垫上,以便进入下一步骤。组件置放(Component Placement):组件置放是整个SMT制程的主要关键技术及工作重心,其过程使用高精密的自动化置放设备,经由计算机编程将表面黏着组件准确的置放在已印好锡膏的PCB的焊垫上。
由于表面黏着组件之设计日趋精密,其接脚的间距也随之变小,因此置放作业的技术层次之困难度也与日俱增。回流焊接(Reflow Soldering):回流焊接是将已置放表面黏着组件的PCB,经过回流炉先行预热以活化助焊剂,再提升其温度至183℃使锡膏熔化,组件脚与PCB的焊垫相连结,再经过降温冷却,使焊锡固化,即完成表面黏着组件与PCB的接合。
三. SMT设备简介1. Stencil Printing: MPM3000 / MPM2000 / PVⅡ2. Component Placement: FUJI ( CP643E / CP742ME & QP242E / QP341E ) 3. Reflow Soldering: FURUKAWA( XN-425PHG / XN-445PZ / XNⅡ-651PZ ) ETC410, ETC411. 四. SMT 常用名称解释 SMT : surface mounted technology (表面贴装技术):直接将表面黏着元器件贴装,焊接到印刷电路板表面规定位置上的组装技术. SMD : surface mounted devices (表面贴装组件): 外形为矩形片状,圆柱行状或异形,其焊端或引脚制作在同一平面内,并适用于表面黏着的电子组件.Reflow soldering (回流焊接):通过重新熔化预先分配到印刷电路板焊垫上的膏状锡膏,实现表面黏着组件端子或引脚与印刷电路板焊垫之间机械与电气连接.Chip : rectangular chip component (矩形片状元件): 两端无引线,有焊端,外形为薄片矩形的表面黏着元器件.SOP : small outline package(小外形封装): 小型模压塑料封装,两侧具有翼形或J形短引脚的一种表面组装元器件.QFP : quad flat pack (四边扁平封装): 四边具有翼形短引脚,引脚间距:1.00,0.80,0.65,0.50,0.40,0.30mm等的塑料封装薄形表面组装集体电路.BGA : Ball grid array (球栅列阵): 集成电路的包装形式,其输入输出点是在组件底面上按栅格样式排列的锡球。 五. 组件包装方式.料条(magazine/stick)(装运管) - 主要的组件容器:料条由透明或半透明的聚乙烯(PVC)材料构成,挤压成满足现在工业标准的可应用的标准外形。
料条尺寸为工业标准的自动装配设备提供适当的组件定位与方向。料条以单个料条的数量组合形式包装和运输。
托盘(tray) - 主要的组件容器:托盘由碳粉或纤维材料制成,这些材料基于专用托盘的最高温度率来选择的。设计用于要求暴露在高温下的组件(潮湿敏感组件)的托盘具有通常150°C或更高的耐温。
托盘铸塑成矩形标准外形,包含统一相间的凹穴矩阵。凹穴托住组件,提供运输和处理期间对组件的保护。
间隔为在电路板装配过程中用于贴装的标准工业自动化装配设备提供准确的组件位置。托盘的包装与运输是以单个托盘的组合形式,然后堆迭和捆绑在一起,具有一定刚性。

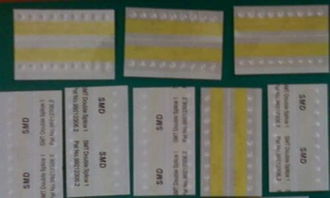

一个空盖托盘放在已装组件和堆迭在一起的托盘上。带卷(tape-and-reel) - 主要组件容器:典型的带卷结构都是设计来满足现代工业标准的。
有两个一般接受的覆盖带卷包装结构的标准。EIA-481应用于压纹结构(embossed),而EIA-468 应用于径向引线(radial leaded)的组件。
到目前为止,对于有源(active)IC的最流行的结构是压纹带 (embossed tape). 六. 为什幺在表面贴装技术中应用免清洗流程?1. 生产过程中产品清洗后排出的废水,带来水质、大地以至动植物的污染。 2. 除了水清洗外,应用含有氯氟氢的有机溶剂(CFC&HCFC)作清洗,亦对空气、大气层进行污染、破坏。
3. 清洗剂残留在机板上带来腐蚀现象,严重影响产品质素。 4. 减低清洗工序操作及机器保养成本。
5. 免清洗可减少组板(PCBA)在移动与清洗过程中造成的伤害。仍有部分组件不堪清洗。
6. 助焊剂残留量已受控制,能配合产品外观要求使用,避免目视检查清洁状态的问题。 7. 残留的助焊剂已不断改良其电气性能,以避免成品产生漏电,导致任何伤害。
8. 免洗流程已通过国际上多项安全测试,证明助焊剂中的化学物质是稳定的、无腐蚀性的 到SMTHOME注册就可以更清楚了。
SMT就是表面贴装或表面安装技术。是目前电子组装行业里最流行的一种技术和工艺。工作内容主要是:
1. 依照生产计划提前24小时确认钢网及设备生产程序,对没有程序的机种及时进行编程;
2. 每日确认操作员的作业手法;
3. 定时对产品进行确认,发现异常及时处理;
4. 监督生产线对SMT辅料的管理;
5. 分析制程工艺,有效提升生产效率;
6. 协助分析生产效率未达成的原因、并提供改善意见;
7. 完成领导交办其它的工作内容。
需要具备的知识:
1. 学习的是机械或机电一体化专业;
2. 熟悉IPC标准,有JUKI贴片机和DEK印刷机经验;
3. 能独立完成贴片机和印刷机的程序编写和调整;
4. 能独立解决日常生产中的问题;
拓展资料:
SMT是表面组装技术(表面贴装技术)(Surface Mount Technology的缩写),称为表面贴装或表面安装技术。是目前电子组装行业里最流行的一种技术和工艺。
它是一种将无引脚或短引线表面组装元器件(简称SMC/SMD,中文称片状元器件)安装在印制电路板(Printed Circuit Board,PCB)的表面或其它基板的表面上,通过回流焊或浸焊等方法加以焊接组装的电路装连技术。
进入21世纪以来,中国电子信息产品制造业每年都以20%以上的速度高速增长,规模从2004年起已连续三年居世界第二位。在中国电子信息产业快速发展的推动下,中国表面贴装技术(SMT)和生产线也得到了迅猛的发展,表面贴装生产线的关键设备——自动贴片机在中国的保有量已位居世界前列。
参考资料:SMT-搜狗百科
SMT加工基本知识介绍 组装密度高、电子产品体积小、重量轻,贴片加工元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
可靠性高、抗振能力强。焊点缺陷率低。
高频特性好。减少了电磁和射频干扰。
易于实现自动化,提高生产效率。降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。为什么要用表面贴装技术(SMT加工)? 电子产品追求小型化,以前使用的穿孔插件元件已无法缩小 电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件 产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力 电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用 电子科技革命势在必行,追逐国际潮流。
