南瑞智能变电站(国电南瑞的基本资料)

1.国电南瑞的基本资料

公司科技股份有限公司

英文名称 NARI TECHNOLOGY DEVELOPMENT CO.,LTD

注册地址 江苏省南京市高新技术产业开发区D10幢

办公地址 江苏省南京市高新技术产业开发区高新路20号

法人代表 肖世杰

总经理 季侃

工商登记 3201081000607

注册资本（万元） 25506.0000

员工总数 1098

邮编 210061

所属板块 新股增发板块，超涨，全A，国资委直属公司，未ST板块，大订单，注资承诺，智能电网，江苏省，信息技术业

主要产品及业务：电网调度自动化、变电站自动化、火电厂以及工业控制自动化系统的软硬件开发生产和系统集成服务。

会计师事务所 江苏天衡会计师事务所

2.智能化变电站的介绍

智能化zhidao变电站1是由智能化一次设备（电子式互感器、智能化开关等）和网络化二次设备分层（过程层、间隔层、站控层）构建，建立在IEC61850标准和通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。在此基专础上实现变电站运行操作自动化、变电站信息共享化、变电站分区统一管理、利用计算机仿真技术实现智能化电网调度和控制的基础单元。智能化变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标属准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

3.智能变电站设备都包括什

变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。 变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

变电站的主要设备和连接方式，按其功能不同而有差异。 变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

电压高低与绕组匝数成正比，电流则与绕组匝数成反比。 变压器按其作用可分为升压变压器和降压变压器。

前者用于电力系统送端变电站，后者用于受端变电站。变压器的电压需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。 按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。

有载调压变压器主要用于受端变电站。 电压互感器和电流互感器。

它们的工作原理和变压器相似，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为l00V，电流互感器二次电流为5A或1A。

电流互感器的二次绕组经常与负荷相连近于短路，请注意：绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。 开关设备。

它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。

在我国，220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。 隔离开关（刀闸）的主要作用是在设备或线路检修时隔离电压，以保证安全。

它不能断开负荷电流和短路电流，应与断路器配合使用。在停电时应先拉断路器后拉隔离开关，送电时应先合隔离开关后合断路器。

如果误操作将引起设备损坏和人身伤亡。 负荷开关能在正常运行时断开负荷电流没有断开故障电流的能力，一般与高压熔断丝配合用于10kV及以上电压且不经常操作的变压器或出线上。

为了减少变电站的占地面积近年来积极发展六氟化硫全封闭组合电器（GIS）。 它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中集中组成一个整体外壳充以六氟化硫气体作为绝缘介质。

这种组合电器具有结构紧凑体积小重量轻不受大气条件影响，检修间隔长，无触电事故和电噪声干扰等优点，具有发展前765kV已在变电站投人运行。 目前，它的缺点是价格贵，制造和检修工艺要求高。

变电站还装有防雷设备，主要有避雷针和避雷器。避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。

在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。

避雷器的作用是当过电压超过一定限值时，自动对地放电降低电压保护设备放电后又迅速自动灭弧，保证系统正常运行。目前，使用最多的是氧化锌避雷器。

4.智能变电站自动化系统

由上海聚仁电力提供解决方案，该系统是由智能化一次设备（电子式互感器、智能化开关等）和网络化二次设备分层（过程层、间隔层、站控层）构建，建立在IEC61850标准和通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。在此基础上实现变电站运行操作自动化、变电站信息共享化、变电站分区统一管理、利用计算机仿真技术实现智能化电网调度和控制的基础单元。

智能变电站自动化系统优势

采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

智能变电站自动化系统主要功能特点

系统包含多专业的综合性技术，它以微机为基础来实现对变电站传统的继电保护、控制方式、测量手段、通信和管理模式的全面技术改造，实现对电网运行管理的变革。变电站从一次设备、二次设备、继电保护、自动装置、载波通讯等与现代的计算机硬、软件系统和微波通信以及GIS组合电器等相结合，使变电站走向综合自动化和小型化。变电站综合自动化系统的基本功能主要体现在以下六个方面：

■监控子系统功能：数据采集、事件顺序记录、故障测距和录波、控制功能、安全监视和人机联系功能。

■微机保护子系统功能：通讯与测控方面的故障应不影响保护正常工作。微机保护还要求保护的CPU及电源均保持独立。

■自动控制子系统功能：备用电源自动投入装置、故障录波装置等与微机保护子系统应具备各自的独立性。

■远动和通信功能：变电站与各间隔之间的通信功能；综合自动化系统与上级调度之间的通信功能，即监控系统与调度之间通信，故障录波与测距的远方传输功能。

■变电站系统综合功能：通过信息共享实现变电站VQC（电压无功控制）功能、小电流接地选线功能、自动减载功能、主变压器经济运行控制功能。

■在线自诊断功能：具有自诊断到各设备的插件级和通信网络的功能。

系统结构

在变电站自动化领域中，智能化电气的发展，特别是智能开关、光电式互感器机电一体化设备的出现，变电站自动化技术进入了数字化的新阶段。在高压和超高压变电站中，保护装置、测控装置、故障录波及其他自动装置的I/O单元，如A/D变换、光隔离器件、控制回路等将割列出来作为智能化一次设备的一部分。反言之，智能化一次设备的数字化传感器、数字化控制回路代替了常规继电保护装置、测控等装置的I/O部分；而在中低压变电站则将保护、监控装置小型化、紧凑化，完整地安装在开关柜上，实现了变电站机电一体化设计。

智能化变电站自动化系统的结构在物理上可分为两类，即智能化的一次设备和网络化的二次设备；在逻辑结构上可分为三个层次，根据IEC61850通信协议定义，这三个层次分别称为"过程层"、"间隔层"、"站控层"。所谓“过程层”就是由数字化变电站技术引进的合并单元和智能终端组成。

5.智能变电站的相关术语

1、术语和定义 GB/T 2900.15、GB/T 2900.50、GB/T 2900.57、DL/T 860.1和DL/T 860.2中确立的以及下列术语和定义适用于本导则。

1.1智能变电站 smart substation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。1.2智能组件 intelligent combination对一次设备进行测量、控制、保护、计量、检测等一个或多个二次设备的集合。

1.3测量单元 measurement unit实现对一次设备各类信息采集功能的元件，是智能组件的组成部分。1.4控制单元control unit接收、执行指令，反馈执行信息，实现对一次设备控制功能的元件，是智能组件的组成部分。

1.5保护单元 protection unit实现对一次设备保护功能的元件，是智能组件的组成部分。1.6 计量单元 metering unit实现电能量计量功能的元件，是智能组件的组成部分。

1.7状态监测单元 detecting unit实现对一次设备状态监测功能的元件，是智能组件的组成部分。1.8智能设备 intelligent equipment一次设备与其智能组件的有机结合体，两者共同组成一台（套）完整的智能设备。

1.9全景数据 panoramic data反映变电站电力系统运行的稳态、暂态、动态数据以及变电站设备运行状态、图像等的数据的集合。1.10顺序控制 sequence control发出整批指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令。

1.11站域控制substation area control通过对变电站内信息的分布协同利用或集中处理判断，实现站内自动控制功能的装置或系统。1.12站域保护substation area protection一种基于变电站统一采集的实时信息，以集中分析或分布协同方式判定故障，自动调整动作决策的继电保护。

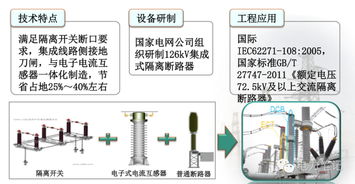

新一代智能变电站新一代智能变电站采用了隔离式断路器等新型一次设备，优化主接线设计和总平面布局，节省占地面积；采用智能电力变压器等一次设备，近期集成了状态检测传感器和智能组件，远期可进一步集成电子互感器，一次设备的智能化水平大幅提升。采用稳定可靠的电子互感器技术，解决了电子互感器的长期运行稳定可靠性不足以及抗干扰能力较差等问题，提高电子互感器的应用成熟度，实现电压、电流采样的源端数字化，提升智能变电站数字化水平，保障电网可靠运行。

采用就地化装置，解决环境、电磁干扰等对保护装置的影响，减少了数据传输环节，提高就地装置的运行可靠性；采用合并单元智能终端一体化装置、整合型测控装置，简化了二次电缆布线，全站集成化水平大幅提升。层次化保护控制系统应用取得突破，实现站域后备保护和站域智能控制策略，突破了间隔化保护控制的局限性，拓展了变电站的智能化应用。

构建一体化监控系统，深化信息综合分析、智能告警、一键式顺控等高级应用功能，解决目前存在的系统功能分散、集成度低、维护工作量大等问题，提升变电站监控系统的集成化和智能化水平。采用数据通信网关机，提供面向主站的实时数据服务和远程数据浏览，满足主厂站信息交互的“告警直传、远程浏览、数据优化、认证安全”的新要求，支撑调控一体化的业务需求。

采用基于虚拟装置、数字化工具的一体化监控集成调试环境，大大简化调试工作量，缩短变电站建设调试周期。采用全站运行状态监测和远程可视化技术，通过数字化工具简化变电站日常运行和维护工作量，提高智能变电站运维的便利性。

总体上，新一代智能变电站采用集成化智能设备和一体化业务系统，采用一体化设计、一体化供货、一体化调试模式，实现“占地少、造价省、可靠性高”的目标，打造“系统高度集成、结构布局合理、装备先进适用、经济节能环保、支撑调控一体”新一代智能变电站。

6.智能变电站在系统管理有那些主要特征

主要特征是：（1）测量数字化。

对高压设备本体或部件进行智能控制所需设备参量进行就地数字化测量，测量结果可根据需求送至站控层网络或过程层网络。（2）控制网络化。

对有控制需求的设备或设备部件实现基于网络控制。如变压器冷却器、有载分接开关、开关设备的分、合闸操作等。

（3）状态可视化。基于自监测信息和经由信息互动获得的设备其他信息，通过智能组件的自诊断，以智能电网其他相关系统可辨识的方式表述自诊断结果，使设备状态在电网中是可观测的。

（4）功能一体化在满足相关标准要求的情况下，将传感器或控制器与高压设备本体或部件进行一体化设计，以达到定的监测或控制目的。（5）信息互动化。

与调度、运行管理系统交互，将其自诊断结果报送到调度和管理系统。（6）状态监测与状态检修。
