模拟电路教程6(怎么学模拟电子电路分析)

1.怎么学模拟电子电路分析

1、先学“电路理论”是所有有关“电”的技术的理论基础，就是讲电路的分析方法。

2、然后找本“模拟电路”教材学习。

3、根据你的情况，建议找“电工技术与电子技术”反复学习才能有收获。

4、结合动手做的电路学。

5、就模拟电路来说，书上都是讲怎么分析电路的。设计电路往往有参考电路。

6、至于教材，对比着看更好。如果能看英文的就好了，有很多教材。

7、模拟电路的重点：理解器件的特性；理解分立元件组成的放大电路的原理；运放的原理及应用，运放是模拟电路的核心，占的比例大；其它如功放、电源等，都是好理解。

8、用一种仿真软件仿真电路，看到现象更容易理解。

2.模拟电子技术怎么可以快速学明白

1. 明白模拟电子技术有四大组成：放大、反馈、滤波、振荡；

2. 四大模块中放大器是重点，要从放大器学起来；

3. 放大器分正弦交流和直流两种。一般讲，先学正弦交流放大器；

4. 正弦交流放大器有放大倍数、输入电阻、输出电阻、工作点、输入范围、输出范围（最大不失真输出电压幅度）等十项技术指标参数。目前传统模电书，只有前三项讲的较多，工作点没讲透，输入范围、输出范围不清楚，所以学生迷迷瞪瞪。不仅仅是听得不太懂，而是没得法子听懂。

5. 目前传统模电书，就连事倍功半也难达到。包括清华模电书，都有很多大错误。

6. 要学好模拟电子技术，一定要找一本好书。

3.为电子信息类做准备

电子信息工程专业课程简介 06120407 电路分析 [72-4-3] 先修课程：高等数学 内容提要：本课程主要介绍了电路的基本概念和基本定律；简单电阻电路的分析方法；线性电阻电路的 一般分析方法；非线性电阻电路；一阶，二阶和高阶电路；正弦电流电路的稳态分析；有互 感的电路；电路中的谐振；电路的频率特性；三相电路；周期性激励下电路的稳态响应；傅 里叶变换与拉普拉斯变换；二端口网络；网络图论基础；状态变量法；非线性电路简介；分 布参数的电路. 修读对象：电类各专业本科生 教 材：《电路理论基础》（第二版）周长源主编 高等教育出版社 主要参考书：《电路分析基础》（第三版）李瀚荪主编 高等教育出版社 06120408 模拟电路 [72-4-4] 先修课程；电路分析 内容提要：本课程系统地阐述了模拟电路的基础知识，基本原理和基本分析方法.主要包括半导体器件 及其原理；半导体放大电路基础；场效应管放大电路；反馈放大电路；功率放大电路；集成 运算放大器；信号运算与处理；信号产生电路和直流电源. 修读对象：电类各专业本科生 教 材：《模拟电子技术基础》（第二版）童诗白主编 高等教育出版社 主要参考书：《模拟电子技术基础简明教程》（第二版）杨素行主编 高等教育出版社 06120409 数字电路 [72-4-5] 先修课程：电路分析 内容提要：本课程系统地阐述了数字电路的基础知识，基本分析方法和设计方法.根据数字电子技术的 发展，突出了中，大规模集成电路的应用.其内容有，半导体器件及基本逻辑门电路的电路 结构，工作原理和逻辑功能，以及逻辑代数基础与逻辑函数的化简.在此基础上，介绍各种 触发器的工作原理及功能，并较详细地介绍了组合逻辑电路，时序逻辑电路及其设计方法. 另外又介绍了脉冲电路及其波形分析方法；大规模集成电路中MOS存储单元的基本工作原 理和集成存储的逻辑功能；可编程序控制器PLC的基本工作原理；A/D,D/A转换的基本工 作原理和转换方法. 修读对象：电类各专业本科生 教 材：《数字电子技术基础》（第四版）阎 石主编 高等教育出版社 主要参考书：《数字电子技术基础简明教程》（第二版）余孟尝主编 高等教育出版社 06120410 通信电子电路 [54-3-5] 先修课程：电路分析，模拟电路 内容提要：本课程主要介绍了通信电路中的宽带放大器，调幅，检波与变频，角度调制与解调，波形变 换，反馈控制电路，功率变换，噪声，干扰及其抑制等内容. 修读对象：电子信息工程专业本科生 教 材：《通信电子电路》谢沅清等编著 北京邮电大学出版社 主要参考书：《通信电子线路》李棠之主编 电子工业出版社 06120411 信号与系统 [72-4-4] 先修课程：电路分析 内容提要：本课程系统地介绍了信号通过线性时不变系统的基本理论和分析处理方法.主要讨论了连续 时间信号与系统（从时域到变换域），离散时间信号与系统（从时域到变换域）以及研究系统的状态变量分析（包括连续与离散，时域与变换域）等内容. 修读对象：电子信息工程专业本科生 教 材：《信号与系统》郑君里等编著 高等教育出版社 主要参考书：《信号与系统分析基础》姜建国等著 清华大学出版社 06120412 计算机组成原理 [64-3-5] 先修课程；计算机基础及应用 内容提要：本课程按基础，组成，系统三个层次介绍了计算机的组成原理.基础部分包括计算机系统概 念，数据在计算机中的表示及编码，代码校验，计算机的基本器件，机器数的运算方法；组 成部分包括运算器，指令系统，主存储器，CPU及控制器；系统部分包括存储体系结构，外 部设备，主机与外设的数据传输方式. 修读对象：电类各专业本科生 教 材：《 计算机组成原理》李文岳主编 清华大学出版社 主要参考书：《 计算机组成原理解题与实习指导》 李文岳主编 清华大学出版社 《 计算机组成原理》张钧良主编 电子工业出版社 06120413 C语言与数据结构 [54-3-4] 先修课程；计算机基础及应用 内容提要：本课程将C++语言作为学生学习计算机编程的入门语言，不仅详细介绍了C++语言本身，而 且介绍了常用的数据结构和算法，使学生能够对现实世界中较简单的问题及其解决方法用计 算机语言描述.其主要内容为面向对象的程序设计技术和C++语言程序设计的基本方法和规 则，通过C++语言介绍基本数据类型，基础控制结构以及面向对象程序设计的类，对象，派 生类，继承和多展性等机制. 修读对象：电类各专业本科生 教 材：《 C++语言程序设计》郑莉等编 清华大学出版社 主要参考书：《C++语言面向对象程序设计》 陈维兴等编著 清华大学出版社 06120414 数字信号处理 [54-3-5] 先修课程：高等数学，信号与系统 内容提要：本课程系统地讨论了数字信号处理的基本理论，基本分析方法及基本实现方法.主要内容有 离散时间信号与系统的基本理论，包括离散时间信号与系统，Z变换及离散傅里叶变换；数 字滤波器的结构，理论和设计方法；各种快速傅里叶变换算法；数字信号处理中的有限字长 效应；数字滤波器的计算机辅助设计以及FFT和数字滤波器的硬软件实现. 教 材：《数字信号处理教程》程佩青编 清华大学出版社 主要参考书：《数字信号处理》 刘令普编著 哈尔滨。

4.学习模拟电路之前要会什么基础知识

学习模拟电路之前要掌握的基础知识有：电路基础，信号与系统，复变函数。

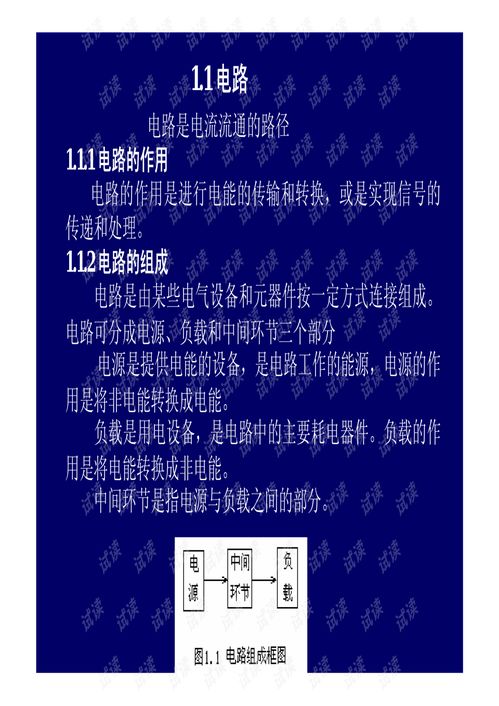

电路基础

1.电压电流

电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则 i>0，反之i<0。 电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

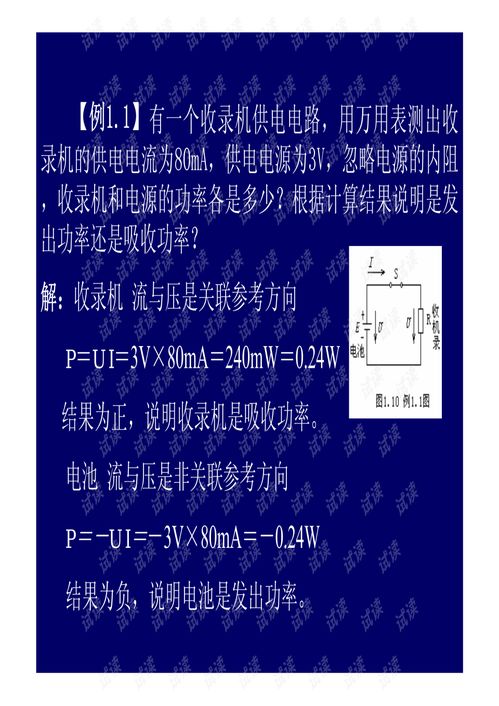

2.功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3.全电路欧姆定律：U=E-RI

4.负载大小的意义：电路的电流越大，负载越大。电路的电阻越大，负载越小。

5.电路的断路与短路

电路的断路处：I=0,U≠0 电路的短路处：U=0,I≠0 。

基尔霍夫定律 ：

1.几个概念：支路：是电路的一个分支。结点：三条（或三条以上）支路的联接点称为结点。回路：由支路构成的闭合路径称为回路。网孔：电路中无其他支路穿过的回路称为网孔。

2.基尔霍夫电流定律：

(1)定义：任一时刻，流入一个结点的电流的代数和为零。或者说：流入的电流等于流出的电流。

(2)表达式：i进总和=0 或： i进=i出

(3)可以推广到一个闭合面。

3.基尔霍夫电压定律

定义：经过任何一个闭合的路径，电压的升等于电压的降。或者说：在一个闭合的回路中，电压的代数和为零。或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念

(1)定义：某点的电位等于该点到电路参考点的电压。

(2)规定参考点的电位为零。称为接地。

(3)电压用符号U表示，电位用符号V表示

(4)两点间的电压等于两点的电位的差 。

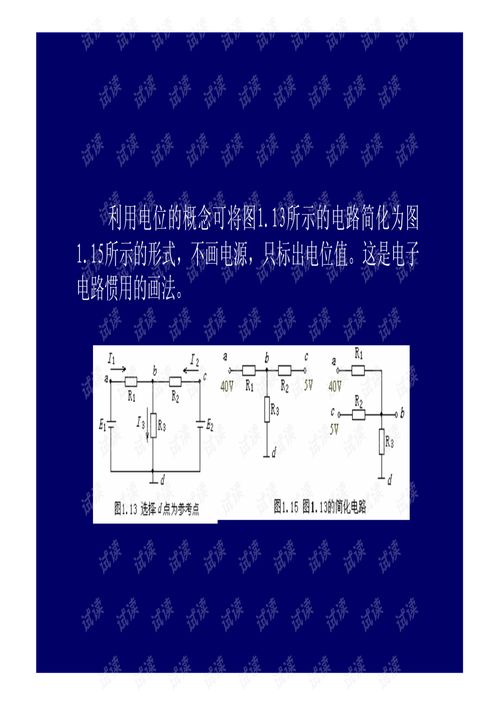

(5)注意电源的简化画法。

信号与系统

信号与系统是大学本科层次的专业课，它的先修和基础课为高等数学、线性代数、概率论与数理统计、随机过程、矩阵论、电路分析基础、模拟电子线路、数学物理方程、高频电子线路、复变函数、大学物理。

学生应熟练地掌握本课程所讲述的基本概念、基本理论和基本分析方法，并利用这些经典理论分析、解释和计算信号、系统及其相互之间约束关系的问题。

复变函数

以复数作为自变量和因变量的函数就叫做复变函数 [1] ，而与之相关的理论就是复变函数论。解析函数是复变函数中一类具有解析性质的函数，复变函数论主要就是研究复数域上的解析函数，因此通常也称复变函数论为解析函数论。

5.硬件设计大师们,求模拟电路的学习方法和常见应用

模拟电路（Analog Circuit）：处理模拟信号的电子电路 。

“模拟”二字主要指电压（或电流）对于真实信号成比例的再现，它最初来源于希腊语词汇ανάλογος，意思是“成比例的”。特点1、函数的取值为无限多个；2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中（信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上）。

3.初级模拟电路主要解决两个大的方面：1放大、2信号源。4、模拟信号具有连续性。

一.半导体器件包括半导体特性，半导体二极管，双极结性三极管，场效应三极管等导电性介于良导电体与绝缘体之间，利用半导体材料特殊电特性来完成特定功能的电子器件。二.放大电路的基本原理和分析方法：1.原理：单管共发射极放大电路；双极性三极管的三组态---共射 共基 共集；场效应管放大电路--共源极放大。

分压自偏压式共 源极放大，共漏极放大，多级放大，2方法 直流通路与交流通路；静态工作点的分析；微变等效电路法；图解法等等。三.放大电路的频率响应单管共射放大电路的频响--下限频率，上限频率和通频带频率失真波特图多级放大电路的频响四.功率放大互补对称功率放大电路—— OTL（省去输出变压器），OCL（实用电路）五.集成放大电路放大电路（amplification circuit）能够将一个微弱的交流小信号（叠加在直流工作点上），通过一个装置（核心为三极管、场效应管），得到一个波形相似（不失真），但幅值却大很多的交流大信号的输出。

实际的放大电路通常是由信号源、晶体三极管构成的放大器及负载组成。偏置电路，差分放大电路，中间级，输出级。

六.放大电路的反馈正反馈和负反馈负反馈：四组态——电压串联，电压并联，电流串联，电流并联负反馈。（注意输出电阻和输入电阻的改变）负反馈的分析：Af=1/F（深度负反馈时）七.模拟信号运算电路理想运放的特点（虚短虚地）；比例运放（反向比例运放，同向比例运放，差分比例运放）；求和电路（反向输入求和，同向输入求和）积分电路，微分电路；对数电路，指数电路；乘法电路，除法电路。

八.信号处理电路有源滤波器（ 低通LPF，高通HPF。带通BPF，带阻BEF）电压比较器（过零比较器，单限比较器，滞回比较器，双限比较器）九.波形发生电路正弦波振荡电路（条件，组成，分析步骤）RC正弦波振荡电路（RC串并联网络选频特性）LC 正弦波振荡电路 （LC并联网络选频特性电感三点式电容三点式）石英晶体振荡器非正弦波振荡器（矩形波，三角波，锯齿形发生器）十.直流电路单相整流电路滤波电路（电容滤波，电感滤波 ，复式滤波）倍压整流电路（二倍压整流电路，多倍压整压电路）串联型直流稳压电路是涉及连续函数形式模拟信号的电子电路，与之相对的是数字电路，后者通常只关注0和1两个逻辑电平。

“模拟”二字主要指电压（或电流）对于真实信号成比例的再现，它最初来源于希腊语词汇ανάλογος，意思是“成比例的.功能（1）放大电路：用于信号的电压、电流或功率放大。（2）滤波电路：用于信号的提取、变换或抗干扰。

（3）运算电路：完成信号的比例、加、减、乘、除、积分、微分、对数、指数等运算。（4）信号转换电路：用于将电流信号转换成电压信号或将电压信号转换为电流信号、将直流信号转换为交流信号或将交流信号转换为直流信号、将直流电压转换成与之成正比的频率……（5）信号发生电路：用于产生正弦波、矩形波、三角波、锯齿波。

（6）直流电源：将220V、50Hz交流电转换成不同输出电压和电流的直流电，作为各种电子线路的供电电源。分类模拟电路可分为标准模拟电路和专用模拟电路（application spacific analog IC）两大类，前者占市场的37%，后者占63%，据ICInsight公司报道，2000年两者合计达310亿美元，比上年大幅增长40%，预计今年将续增23%，达380亿美元。

又据WSTS（世界半导体贸易统计协会2012年秋季最新预测，世界模拟电路市场2000年为306.3亿美元，2013年增长20%，达368.8亿美元，1999~2003年间的年均增长率为19.5%。标准模拟电路包括放大器接口电路、数据转换器、比较器、稳压器和基准电路等。

2000年共计114亿美元，其中稳压器和基准电路比例最大，占整个模拟电路市场的13%，随后为放大器，占10%，接口电路8%，数据转换器6%，比较器1%。专用模拟电路市场是指在消费类电子产品、计算机、通信、汽车和工业其他部门应用的电路。

2000年共计192亿美元在整个模拟电路市场上，通信用专用模拟电路占22%，消费类占16%，汽车用占9%，计算机占8%，工业和其他应用占7%。快速发展的原动力推动模拟电路快速发展的原动力，首先是产品数字化数字系统的不断发展，必须依靠模拟器件与人类相沟通，促使后者随之扩大。

数字产品包括蜂窝电话、PDA、显示器、音响设备、键盘以太网和DSL产品，等等生产厂商有Linear Technology Maxim ST和TI等。在便携式产品等的驱动下，电源管理集成电路增长也很迅速其次，加工工艺日益微细化，电路几何尺寸不断变小，例如，加工工艺从0.35微米缩小到0.25微米再到0.1微米，而优良。

6.如何学好模拟电子技术基础

兴趣是最好的导师，只要你喜欢并且有持之以恒不达目的不罢休的精神，没有什么学不会的。所有的专家及其专业技术人员哪个不是从零开始的，哪个是生来就会的，你说呢。当然了，从零学起自然会面临许多的困难，比如不懂得地方怎么办，怎么样学习可以避免走弯路等等，这些都不是问题，下面我将自己的学习经历说一下，供楼主参考。

现在想想在大学学的东西还没我自己看书6个月知道的多呢，在学校只学了皮毛而已，每天跟着老师走都不知这些东西有什么用，上了班才发现自己什么都只知其一不知其二，只会说不会干。没办法自己硬着头皮再次拿起“磨（模）电”，我习惯称这本书为磨电，因为个人感觉这本书如果自己想看一遍就明白了，简直是天方夜谈，现在国内出的专业书实在不敢恭维，没有一本可以让人眼前一亮的，没办法找了本清华童诗白老先生第三版的原著教材，毕竟那是他老人心血之作，在看的过程中需要不厌其烦的看一句一句琢磨仔细看才行，对于不懂或疑惑的地方可以求助网络，网络是个很好的平台，肯定能找到你要的答案这可比问老师强多了。对于电路不懂的也不要紧，可以借助现在的EDA软件来完成，现在的EDA软件也很多，你可以找一下适合自己的软件，将你希望的电路画进去看一下是否可以实现自己想要的结果，虽然它不能完全代替现实元器件搭建的电路，但是可以给我提供最接近现实的结果，偶尔花点小钱买些元件搭个电路不仅可以小有成就，还可以学到更多知识；EDA对于我们的分析大有益处，而且对于学生的我们还可以省去买元件的花销，累积起来这可不是一笔小的花销，现在我们都有拿父母血汗钱买来的电脑，不要拿它来玩什么游戏，看什么电影，游戏何其多电影何其多，玩不完也看不完，这样做首先对不起父母其次对不起我们自己，再次将来就业这些东西没有任何用，个人倒是很认同郭天翔大哥的大学学习过程，真是物尽其用啊，说了这么多也不知道对你有没帮助，呵呵

7.模电,模拟电子技术基础

第一章 半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质（如硅Si、锗Ge）。

2.特性---光敏、热敏和掺杂特性。3.本征半导体----纯净的具有单晶体结构的半导体。

4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。

体现的是半导体的掺杂特性。 *P型半导体： 在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。

*N型半导体： 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。6. 杂质半导体的特性 *载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。

*体电阻---通常把杂质半导体自身的电阻称为体电阻。 *转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。

7. PN结 * PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。 * PN结的单向导电性---正偏导通，反偏截止。

8. PN结的伏安特性二. 半导体二极管 *单向导电性------正向导通，反向截止。 *二极管伏安特性----同PN结。

*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。 *死区电压------硅管0.5V，锗管0.1V。

3.分析方法------将二极管断开，分析二极管两端电位的高低： 若 V阳 >V阴（ 正偏 ），二极管导通（短路）； 若 V阳 <V阴（ 反偏 ），二极管截止（开路）。1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。

2） 等效电路法Ø 直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低： 若 V阳 >V阴（ 正偏 ），二极管导通（短路）； 若 V阳 <V阴（ 反偏 ），二极管截止（开路）。*三种模型Ø 微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。

第二章 三极管及其基本放大电路1.类型---分为NPN和PNP两种。2.特点---基区很薄，且掺杂浓度最低；发射区掺杂浓度很高，与基区接触 面积较小；集电区掺杂浓度较高，与基区接触面积较大。

二. 三极管的工作原理1. 三极管的三种基本组态。
