电子元器件书(电子元件的书籍)

1.电子元件基础知识的书籍

《电子技术基础》的书，此书由北京航空航天大学出版。

本书基本信息：作者：许立群主编。

ISBN号9787811244922

内容简介

本书是依照国家教育委员会颁布的电子技术课程教学基本要求（草案）编写的。全书共分14章，包括： 电路的基本概念与基本定律，电路的基本理论与分析方法，正弦交流电路，半导二极管、三极管及MOS场效应管，基本放大电路，集成运算放大电路，集成运算放大器的应用，功率放大电路，直流稳压电源，数字电路基础知识，组合逻辑电路，触发器，时序逻辑电路，实用功能器件。每章都配有Multisim的实验仿真。 本书是电气、电子信息类和非电类专业本科生电子技术基础教材，也可供从事电子技术应用工作的技术人员使用。

2.电子元器件基础知识学习

电子元器件基础知识常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧 （MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方 法有3种，即直标法、色标法和数标法。数标法主要用于贴片等小体积的电路，如： 472 表示 47*102Ω（即4.7K）; 104则表示100K色环标注法使用最多，现举例如下： 四色环电阻 五色环电阻（精密电阻）电阻的色标位置和倍率关系如下表所示：颜色 有效数字 倍率 允许偏差（%）银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色 7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色 / / ±20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πf c(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10*102PF=1000PF 224表示22*104PF=0.22 uF3、电容容量误差表符 号FGJKLM允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。（4）漏电、严重漏电和击穿故障。

三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。4、常用的1N4000系列二极管耐压比较如下： 型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐压（V） 50 100 200 400 600 800 1000电流（A） 均为1四、稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。

1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。

常用稳压二极管的型号及稳压值如下表： 型号稳压值3.3V3.6V3.9V4.7V5.1V5.6V6.2V15V27V30V75V五、电感电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。

3.各种电子元器件名称及工作原理的书籍

元器件发展的速度是很快滴，很多元器件根本就查不着~所以，要掌握电子元器件的基本知识，但不仅要看书，更主要的是结合实际电路观察、分析、比较和测量，随着电子设备的发展和生产工艺的进步，元器件的小型化、微型化和集成度、封装形式等，可以说变化无穷，比如现在所说的“铁素体电感”，不同主板上的形状差别很大，有圆有方，只看外形很难确定是个什么器件，有图片也很难显示完全。但万变不离其宗，其实与过去用的铁氧体磁罐式封闭电感作用是一样的。电脑主板上的元器件，除接插件外，大多元器件都是贴片封装，比传统的元器件外形变化很大，但根据电路工作原理，加上用仪器仪表测量，很容易识别其属性。如果再有电路图、电路板上和元器件上的标识参考，就更清晰了。

有很多维修电脑的技术人员，都是从传统元器件时代过来的。由于基础知识比较扎实，他们很少有对当代电子设备中出现的新型元器件不能识别的情况。

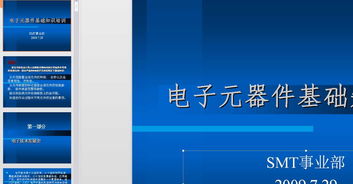

最后，提供百度文库中的有关文章名称，可自行搜索或下载，我觉得写得很好，也有图片，很有参考价值——《电子元器件基础知识教程》、《电子器件基础知识培训教材》《电子基础知识培训教材》

《电子元器件基本结构和工作原理》，《电子电路识图技能一点通》

4.求一本关于电子元件基础的书

如果你已是初三，可买一本《电子技术基础》的书，此书由北京航空航天大学出版。

本书基本信息：作者：许立群主编。原价：36元 网购价约20元。

ISBN号9787811244922内容简介本书是依照国家教育委员会颁布的电子技术课程教学基本要求（草案）编写的。全书共分14章，包括： 电路的基本概念与基本定律，电路的基本理论与分析方法，正弦交流电路，半导二极管、三极管及MOS场效应管，基本放大电路，集成运算放大电路，集成运算放大器的应用，功率放大电路，直流稳压电源，数字电路基础知识，组合逻辑电路，触发器，时序逻辑电路，实用功能器件。

每章都配有Multisim的实验仿真。 本书是电气、电子信息类和非电类专业本科生电子技术基础教材，也可供从事电子技术应用工作的技术人员使用。

5.电子元件行业需要学习些什么基础知识

电子元件基础知识

无论是无线电爱好者还是维修技术人员，你能够说出电路板上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。

譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。

诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。注：下文内容最好结合图一和后续图片进行阅读。

一、电压，电流

电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。

注：电压的符号是“V”，电流的符号是“A”。

二、电阻器

各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。

以上这些电阻都是常见的电阻，所以它们的阻值标称方法我们一定要知道，下面我就以电脑主机内各板卡上最为常见的贴片电阻为例介绍一下（其它的电阻标称方法同样）：贴片电阻的标称方法有数字法和色环法这两种。先说数字法，通常有电阻上有三个数字XXX，前两个数字依次是十位和个位，最后的那个数字是10的X次方，这个电阻的具体阻值就是前两个数组成的两位数乘上10的X次方欧姆，如标有104的电阻器的阻值就是100000欧姆（即100KΩ）、标有473的电阻器的阻值就是47000欧姆（即47KΩ）；下面笔者再说一下色环法，这个标称方法是在所有电阻标称法中最普遍的（贴片外形的相对较少），常见的色环通常有四个环，我们把金色或银色环定为最后的那一环，前三个环的颜色都对应着相应的数字，我们知道数字后就要用上面说的数字法读其阻值了，但我们一定要先知道什么颜色代表什么数字才行，所以我们一定要记住这样一个口诀——黑棕红橙黄绿蓝紫灰白，它们分别对应着0123456789，至于金色和银色分别表示10-1和10-2，这两色在四色环电阻中只是标明误差值而已，故只要了解就行了。下面我同样举两个例子说明，以便理解记忆，如标有棕黑黄银色环的电阻器的阻值是100000欧姆（即100KΩ）、标有黄紫橙金色环的电阻的阻值是47000欧姆（即47KΩ）。

还有一种五色环电阻，这种电阻都是一些阻值相对较小、精度相对比较高的电阻器，由于在电脑外设中也有应用，所以我也介绍一下：它是以金色或银色为倒数第二个环，前三个色环分别是百位、十位、个位，最后一个色环是误差值，这样的电阻器的具体阻值就是前三个色环代表的三个数组成的三位数乘上10的负1次方或负2次方欧姆，如标有棕紫绿银棕色环的电阻器的阻值是1.75Ω。

6.电子电路入门书籍推荐

先从认识电子器元件学起。

可以看《图解电子元器件识读与检测快速入门》，系统的学习模拟电路和数字电路为能看懂电路图打下基础。学习原理电路时可用模拟仿真软件如Multisim 12.0或protues，它们是非常好的电路仿真软件也非常适用于初学者，它可以省去你用面包板搭接电路，它里面还有许多仪器仪表如电压表、电流表、示波器等等，对学习原理有很大的帮助。

同时Multisim 12.0可以仿真8051、8052单片机。protues可以仿真的单片机就更多了如8051、AVR、PIC、AMR7等。

祝你成功。
