继电保护专业(继电保护的基本知识)

1.继电保护的基本知识

继电保护

科技名词定义

中文名称：继电保护 英文名称：relay protection 定义1：对电力系统中发生的故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的一种重要措施。 所属学科：电力（一级学科）；继电保护与自动化（二级学科） 定义2：对运行中电力系统的设备和线路，在一定范围内经常监测有无发生异常或事故情况，并能发出跳闸命令或信号的自动装置。 所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）

名称解释

protective relay,power system protection 研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

基本性能

继电保护的正确工作不仅有力地提高电力系统运行的安全可靠性，并且正确使用继电保护技术和装置，还可能在满足系统技术条件的前提下降低一次设备的投资。继电保护为完成其功能，必须具备以下5个基本性能。 ①安全性：继电保护装置应在不该动作时可靠地不动作，即不应发生误动作现象。 ②可靠性：继电保护装置应在该动作时可靠地动作，即不应发生拒动作现象。 ③快速性：继电保护装置应能以可能的最短时限将故障部分或异常工况从系统中切除或消除。 ④选择性：继电保护装置应在可能的最小区间将故障部分从系统中切除，以保证最大限度地向无故障部分继续供电。 ⑤灵敏性：表示继电保护装置反映故障的能力。通常以灵敏系数klm表示。灵敏系数有两种表达方式，即反映故障参量上升的保护灵敏系数，klm=保护区内金属性短路时故障参量的最小计算值/保护的动作参量；反映故障参量下降的保护灵敏系数，klm=保护的动作参量/保护区内金属性短路时故障参量的最大计算值。 继电保护须具备的 5个性能彼此紧密联系。在选择保护方案时，还应注意经济性。所谓经济性，不仅指保护装置的设备投资和运行维护费，还必须考虑由于保护装置不完善而发生误动或拒动时对国民经济所造成的损失。

分类

继电保护可按以下4种方式分类。 ①按被保护对象分类，有输电线保护和主设备保护（如发电机、变压器、母线、电抗器、电容器等保护）。 ②按保护功能分类，有短路故障保护和异常运行保护。前者又可分为主保护、后备保护和辅助保护；后者又可分为过负荷保护、失磁保护、失步保护、低频保护、非全相运行保护等。 ③按保护装置进行比较和运算处理的信号量分类，有模拟式保护和数字式保护。一切机电型、整流型、晶体管型和集成电路型（运算放大器）保护装置，它们直接反映输入信号的连续模拟量，均属模拟式保护；采用微处理机和微型计算机的保护装置，它们反应的是将模拟量经采样和模/数转换后的离散数字量，这是数字式保护。 ④按保护动作原理分类，有过电流保护、低电压保护、过电压保护、功率方向保护、距离保护、差动保护、高频（载波）保护等。

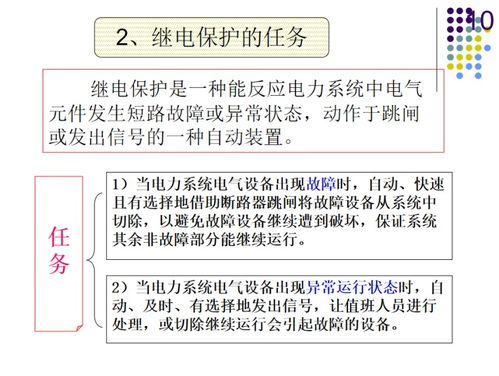

基本任务

电力系统继电保护的基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或者给出信号由值班人员消除异常工况的根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

2.继电保护人员应掌握哪些知识

先入门，跟着老师傅多看多动手，多请教老师傅，不懂的就问，从简单的电动机控制回路开始，熟悉原理图，展开图，安装接线图，然后再看线路的保护图纸，从实战出发，慢慢的就会了，掌握了技术自己就会干了，积攒经验，当然理论不能少，学校少了工作中结合实际补上。

在有了一定基础之后，现场所有图纸都要记个大概，说明书要过目几遍，还有及时国家技术标准和反措必须掌握，之后要积极参加技术改造，方案措施编制，修改图纸规程，慢慢的你就成了技术员了，再学习一些管理知识，班组管理制度，你就能当班长了。

掌握知识有：

:(1)高压用户继电保护与自动装置及电测仪表的工作原理和用途。

(2) 高压用户电气设备交接与预防性试验以及继电保护与自动整定值的有关规定。

(3) 备用电源自投装置的基本要求。

(4) 目前检查高压真空断路器的真空度常用的方法，出现什么情况应更换真空泡。

(5) 设备绝缘和测量直流电阻的知识。

(6) 了解直流操作的反时限过流保护原理图。

(7) 高压用户服务的负荷性质、重点耗电部位以及需要保安电力的条件和范围。

(8) 调节负荷节电、改善功率因数和提高用电安全水平的基本方法。

3.学习《继电保护》之前需要掌握哪些知识

电力系统继电保护与自动化

培养目标及就业方向：培养德、智、体、美诸方面全面发展的电力系统继电保护方面的应用型高级工程技术人才。毕业生可从事发电厂、变电站及其它供用电企业的继电保护和自动装置的运行、维护、管理、调试、安装及局部整定计算等技术工作。通过三年的学习，使学生掌握电力系统继电保护工作应具备的基础理论知识和必备的各种专业技能；具备良好的外语和计算机应用能力。

主要课程：英语、高等数学、计算机语言、电路、电磁学、电子技术基础、电力电子学、电机原理、单片原理及应用、电力系统工程、电力系统故障分析、继电保护基础、自控原理与自动装置、微机保护、二次回路、电气运行管理和继电保护测试技术等。

4.请问 继电保护 专业入门需要学习些什么

《电力系统分析》、《继电保护原理》。如果只是入门的话，先看《继电保护原理》。你最好懂初级的知识再去现场，否则你会感觉一头雾水！！！

参考资料：网上+个人见解

电气工程及其自动化专业

专业简介

业务培养目标：本专业培养能够从事与电气工程有关的系统运行、自动控制 、电力电子技术、信息处理、试验分析、研制开发、经济管理以及电子与计算机技术应用等 领域工作的宽口径“复合型”高级工程技术人才。

业务培养要求：本专业学生主要学习电工技术、电子技术、信息控制、计算机技术等方面较宽广的工程技术基础和一定的专业知识。本专业主要特点是强弱电结合、电工技术与电子技术相结合、软件与硬件结合、元件与系统结合，学生受到电工电子、信息控制及计算机技术方面的基本训练，具有解决电气工程技术分析与控制技术问题的基本能力。

主干学科：电气工程、计算机科学与技术、控制科学与工程

主要课程：电路原理、电子技术基础、电机学、电力电子技术、电力拖动与 控制、计算机技术（语言、软件基础、硬件基础、单片机等）、信号与系统、控制理论。高年级根据社会需要学习柔性的、适应性强、覆盖面宽的专业课及专业选修课等

主要实践性教学环节：包括电路与电子技术实验、电子工艺实习、金工实习、计算机软件实践及硬件实践、课程设计、生产实习、毕业设计。

主要专业实验：电机与控制实验、电气工程系统实验、电力电子实验等

5.继电保护原理知识问答

二次回路的定义 [编辑本段] 由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。二次回路的组成 [编辑本段] 指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。二次回路的分类 [编辑本段] A、按电源性质分：交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。 直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。 B、按用途区分：测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁 回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。 信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

二次回路识图 [编辑本段] 常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（又称背面接线图）、盘面布置图。 （1）、看图： A、"先看一次，后看二次"。

一次：断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。

B、"看完交流，看直流"。指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。

一般交流回路较简单。 C、"交流看电源、直流找线圈"。

指交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。 D、"线圈对应查触头，触头连成一条线"。

指找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路；此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成二次回路预先设置的逻辑功能。 E、"上下左右顺序看，屏外设备接着连"。

主要针对展开图、端子排图及屏后设备安装图。原则上由上向下、由左向右看，同时结合屏外的设备一起看。

（2）、原理图：对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。

A、原理图的仪表和继电器都是以整体形式的设备图形符号表示的，但不画出其内部的电路图，只画出触点的连接。 B、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。

C、缺点：对二次接线的某些细节表示不全面，没有元件的内部接线。端子排号码和回路编号、导线的表示仅一部分，并且只标出直流电源的极性等。

（3）、展开图：展开图和原理图是同一接线的两种表达方式。"直观性好" A、将二次回路的设备展开表示，分成交流电流、交流电压回路，直流回路，信号回路。

B、将不同的设备按电路要求连接，形成各自独立的电路。 C、同一设备（电器元件）的线圈、触点，采用相同的文字符号表示，同类设备较多时，采用数字序号。

D、展开图的右侧以文字说明回路的用途。 E、展开图中所有元器件的触点都以常态表示，即没有发生动作。

（4）、安装接线图（屏背面接线图）：以展开图、屏面布置图、端子排图为依据。（由制造厂绘制） A、屏背面展开图---以屏的结构在安装接线图上展开为平面图来表示。

屏背面部分装设仪表、控制开关、信号设备和继电器；屏侧面装设端子排；屏顶的背面或侧面装设小母线、熔断器、附加电阻、小刀开关、警铃、蜂鸣器等。 B、屏上设备布置的一般规定---最上为继电器，中为中间继电器，时间继电器，下部为经常需要调试的继电器（方向、差动、重合闸等）。
