电工线路符号(电工电路图符号大全)

1.电工电路图符号大全

定位 SAT 饱和 STE 步进 STP 停止 SYN 同步 T 温度 T 时间 TE 无噪音（防干扰）接地 V 真空 V 速度 V 电压 WH 白 YE 黄 电气元件符号大全 序号 元件名称 新符号 旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸 继电器 KCP HWJ22 跳闸 继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压 继电器 KVM YZJ26 事故信号 继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss 47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA 55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS 67 插头 XP 68 端子排 XT 69 测试端子 XE 70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT 75 电流表 PA 76 电压表 PV 77 电度表 PJ 78 有功功率表 PPA 79 无功功率表 PPR 80 同期表 S 81 频率表 PF 82 电容器 C 83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW 85 热电阻 RT 86 电位器 RP 87 电感（电抗）线圈 L 88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线 97 同期电压小母线（待并） WST或WVB TQMa，电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器，辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,-WS +XM,BK 液位测量传感器 BL 温度测量传感器 BH,TQM`b99 准同期合闸小母线 1WSC,BK 液位测量传感器 BL 温度测量传感器 BH，变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 光电池，向前 GN 绿 H 高 IN 输入 INC 增 IND 感应 L 左 L 限制 L 低 LA 闭锁 M 主 M 中 M 中间线 M MAN 手动 N 中性线 OFF 断开 ON 接通（闭合） OUT 输出 P 压力 P 保护 PE 保护接地 PEN 保护接地与中性线共用 PU 不接地保护 R 记录 R 右 R 反 RD 红色 R RST 复位 RES 备用 RUN 运转 S 信号 ST 启动 S SET 置位，3WSC1WPO,2THM，电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器，2WSC,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表（负荷监控仪） PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线，热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1,YA 电动执行器 YE 发热器件（电加热） FH 照明灯（发光器件） EL 空气调节器 EV 电加热器加热元件 EE 感应线圈，TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,-WON +HM，热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1，变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 光电池，-WC +KM,-KM101 信号电源小母线 +WS,YA 电动执行器 YE 发热器件（电加热） FH 照明灯（发。

2.电工基础知识符号有哪些?

电工基础知识符号

自动重合闸装置文字符号为 （ARD） 电容， 、电容器文字符号为 （C） 避雷器文字符号为 、（F） 、熔断器文字符号为 （FU） 发电机， 、电源文字符号为 （G） 指示灯， 、信号灯文字符号为 （HL） 、继电器，接触器的文字符号为（K） 、电流继电器文字符号为（KA） 、中间继电器文字符号为（KM） 、热继电器 ，温度继电器文字符号为（KH） 、时间继电器文字符号为（KT） 、电动机文字符号为（M） 、中性线文字符号为（N） 、电流表文字符号（PA） 、保护线文字符号（PE） 、保护中性线文字符号（PEN） 、电能表文字符号为（PJ） 、电压表文字符号为（PV） 、电力开关文字符号为（Q） 、断路器文字符号为（QF） 、刀开关文字符号为（QK） 、隔离开关文字符号为（QS） 、电阻器文字符号为（R） 、启辉器文字符号为（S） 、按钮文字符号为

(SB) 变压器文字符号为 、（T） 电流互感器文字符号为 、（TA） 电压互感器文字符号为 、（TV） 、变流器，整流器文字符号为（U） 、导线，母线文字符号为（W） 、端子板文字符号为（X） 、电磁铁文字符号为（YA） 、跳闸线圈，脱扣器文字符号为（YR）。

IEC 61636-1中规定，不是英文缩写，是字母含义组合

Q:Switching device for power circuit 电力回路开关设备

F: Protection device 保护设备

S:switching device for control circuit ,selector

W：可代表电缆和导体、母线

K：代表继电器

X：代表端子排

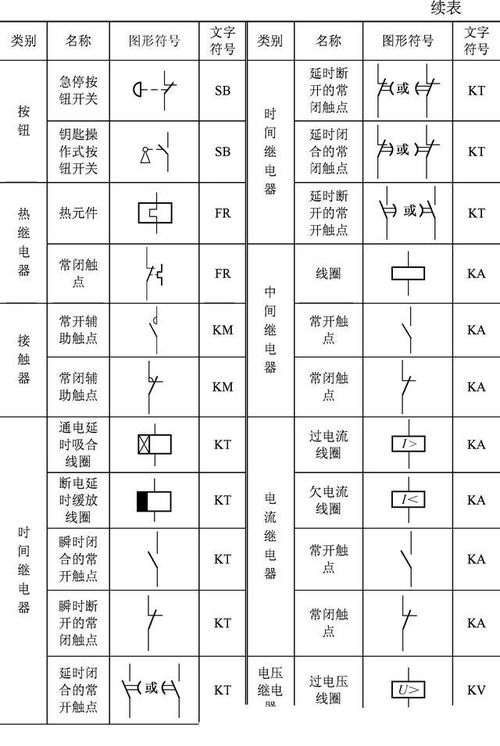

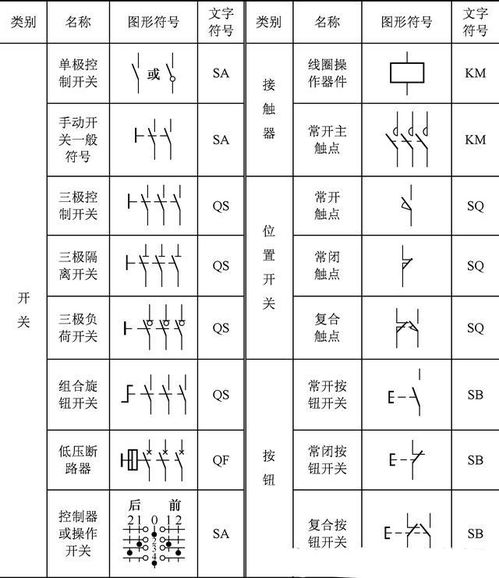

3.电路中FU、KM、KA、KT、KV、SA、FR和SB分别是什么电器元件的

熔断器

熔断器文字符号：FA;FU（旧）

接触器、接触器的主动合触点

接触器触点文字符号：QA;KM（旧）

开关的一般符号、动合（常开）触点

接触器触点文字符号：KM

中间继电器触点文字符号：KA

被吸合时延时闭合的常闭触点

时间继电器文字符号：KT

电流继电器文字符号：KV

有常开触点但无自动复位旋转开关

转换开关文字符号：SA

热继电器，常闭触点

热继电器文字符号：BB;FR（旧）

有常开触点钥匙操作的按钮开关

按钮文字符号：SB

扩展资料：

电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。 运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。

电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。

参考资料：电气原理图 百度百科

4.电工符号有哪些?

电器符号大全一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R-连接用软电缆（电线），软结构。

V-绝缘聚氯乙烯。 V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型（扁形）。

S-双绞型。A-镀锡或镀银。

F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C)S： 射频 Y：聚乙烯绝缘 V：聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S： 射频 Y：聚乙烯绝缘 W：物理发泡 V：聚氯乙烯护套75:75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR： 软线 VV：双层护套线 P屏蔽2:2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR： 阻燃 R： 软线 S：双绞线2:2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数*标称截面-T，如：4*25-T*****************************************************矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆；ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆；ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆；HYA22,HYA23,HYA53,HYV22,HYV23 5对，10对------2400对，0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆；HYAT22,HYAT23,NYAT53 5对，10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆；ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对，10对------2400对，0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆；MHYA22,MHYV22,MHYA32,MHYV325对，10对------200对，0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6 字符电路图符号大全：AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器（负序零序） KD 差动继电器 。

5.电工的符号都有什么

电气设计施工图中常用线路敷设方式：

SR：沿钢线槽敷设；

BE：沿屋架或跨屋架敷设；

CLE：沿柱或跨柱敷设；

WE： 沿墙面敷设；

CE： 沿天棚面或顶棚面敷设；

ACE：在能进入人的吊顶内敷设；

BC： 暗敷设在梁内；

CLC：暗敷设在柱内；

WC： 暗敷设在墙内；

CC： 暗敷设在顶棚内；

ACC：暗敷设在不能进入的顶棚内；

FC： 暗敷设在地面内；

SCE：吊顶内敷设，要穿金属管。

电工

电工指研究电磁领域的客观规律及其应用的科学技术，以及电力生产和电工制造两大工业生产体系。

6.电工基础知识符号有哪些

电工基础知识符号自动重合闸装置文字符号为 （ARD） 电容， 、电容器文字符号为 （C） 避雷器文字符号为 、（F） 、熔断器文字符号为 （FU） 发电机， 、电源文字符号为 （G） 指示灯， 、信号灯文字符号为 （HL） 、继电器，接触器的文字符号为（K） 、电流继电器文字符号为（KA） 、中间继电器文字符号为（KM） 、热继电器 ，温度继电器文字符号为（KH） 、时间继电器文字符号为（KT） 、电动机文字符号为（M） 、中性线文字符号为（N） 、电流表文字符号（PA） 、保护线文字符号（PE） 、保护中性线文字符号（PEN） 、电能表文字符号为（PJ） 、电压表文字符号为（PV） 、电力开关文字符号为（Q） 、断路器文字符号为（QF） 、刀开关文字符号为（QK） 、隔离开关文字符号为（QS） 、电阻器文字符号为（R） 、启辉器文字符号为（S） 、按钮文字符号为（SB） 变压器文字符号为 、（T） 电流互感器文字符号为 、（TA） 电压互感器文字符号为 、（TV） 、变流器，整流器文字符号为（U） 、导线，母线文字符号为（W） 、端子板文字符号为（X） 、电磁铁文字符号为（YA） 、跳闸线圈，脱扣器文字符号为（YR）。

IEC 61636-1中规定，不是英文缩写，是字母含义组合 Q:Switching device for power circuit 电力回路开关设备 F: Protection device 保护设备 S:switching device for control circuit ,selector W：可代表电缆和导体、母线 K：代表继电器 X：代表端子排。
