建筑识图入门(求建筑识图入门知识,我是半路出家,要从最基本的开始)

1.求建筑识图入门知识,我是半路出家,要从最基本的开始

建筑识图1.绪论；2.制图基本知识；3.投影基本知识；4.投影基本原理；5.投影变换；6.平面建筑形体的投影；7.曲面建筑形体的投影；8.建筑形体的表达方法；9.轴测投影；10.建筑施工图；11.结构施工图；12.正投影中的阴影；13.透视投影；14.展开投影；15.给水排水工程；16.AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。

工程识图是专业性很强的一门学问。——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151） 一、建筑识图1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表 门窗表 B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

3、文字说明，图注。C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。

2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。

2、平面布置、系统轴测、详图安装要求，接线原理。二、识读施工图的要领（P156）1、掌握投影原理和形态的各种表达方法，请阅读P153、94甲型住宅初步设计。

2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。如常用的图例、符号、线型、尺寸和比例。

3、基本掌握和了解房屋构造组成。阅读施工图步骤 阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。

1、先细阅说明书、首页图（目录），后看建施、结施、设施。2、每张图，先图标、文字，后图样。

3、看建施，先建施，后结施、设施。4、建施先看平、立、剖、后详图。

5、结施先看基础、结构布置平面图，后看构件详图。6、设施先看平面、后看系统、安装详图。

现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！三、解说建筑总平面图（P163） 总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。

为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。四、解读建筑平面图（P164）1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、根据轴线、定位置、识开间、进深；4、掌握特殊表示、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、根据索引符号，可知总图与详图关系。

五、解读建筑立面图（P168）1、从图名或轴线编号了解何朝向立面图；2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。六、建筑剖面图的读法（P169）1、据图名、定位置、区分剖到与看到的部位；2、读地面、楼面、屋面的形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。

七、建筑详图（P176） 详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。

八、结构施工图（P193） 包括：1、结构设计说明书；2、结构布置平面图；3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。结构施工图，简称结施。

配合建施、设施指导施工、作。

2.在工地上看图纸的基本知识和要点

一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。 熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

四、检查施工图中容易出错的地方有无出错 熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。 6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。 8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。

9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。 10、当设计要求与施工验收规范有无不同。

如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。 12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工图意见 ①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。

②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。 ③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。

④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。 2、从有利于建筑工程质量方面，提出修改施工图意见。

①当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时，可建议将天花抹灰改为1:1:4混合砂浆，以增加粘结力。 ② 。

3.建筑识图入门的目录

上篇 识图基础知识

1 施工图的形成

1.1 投影基本概念

1.2 三面投影图

1.3 剖面图与断面图

2 建筑施工图

2.1 建筑施工图概述

2.2 建筑施工图的组成

2.3 建筑设计总说明

2.4 建筑总平面图

2.5 建筑平面图

2.6 建筑立面图

2.7 建筑剖面图

2.8 建筑详图

2.9 如何识读建筑施工图

3 结构施工图

3.1 结构施工图概述

3.2 钢筋混凝土构件的概念

3.3 基础施工图

3.4 楼盖结构施工图

3.5 钢筋混凝土构件详图

3.6 钢筋混凝土结构施工图平面整体表示法

3.7 如何识读结构施工图

4 给排水施工图识图

4.1 给排水施工图概述

4.2 给排水施工图的组成

4.3 如何识读给排水施工图

5 建筑电气施工图识图

5.1 建筑电气施工图概述

5.2 建筑电气施工图的组成

5.3 如何识读建筑电气施工图

下篇 实例导读

1 某住宅楼建筑施工图实例导读

2 某住宅楼结构施工图实例导读

3 某住宅楼给排水施工图实例导读

4 某住宅楼电气施工图实例导读

附录

附录1 常用建筑材料图例

附录2 常用建筑构造图例

附录3 常用结构构件代号

附录4 常用给排水工程图例

附录5 常用电气、照明和电信平面布置图例

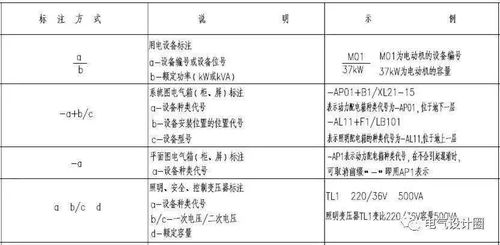

附录6 常用电气设备文字符号

4.想自学建筑 识图入门,不知道先从哪方面入手 求大师指教 谢谢

想自学建筑 识图入门，可以从以下几个方面入手。

1、到新华书店，购买《建筑识图、制图基础知识》及《建筑制图规范》或相关的书籍。（1）《建筑识图、制图基础知识》类书籍，从零起步指导初学者一步步讲解，建筑学的基本分类、名词、术语、含义。

以及建筑平面图、剖面图、立面图、详图、建筑构件代号、索引和三维图在图纸上的表示方法、看图顺序、读图方向等。（2）《建筑制图规范》是国家建设行政主管部门为了统一制图规范，所规定的统一绘图标准。

其中包括：图纸幅面及对应的代号、图标栏、会签栏的大小、及位置；规定了图形比例、线型粗细虚实、各种标注、说明、读图方向、索引的表示方法等。使图纸能够真正地成为建筑学的共同语言。

2、如果，有条件上网的话，到网络上搜索“建筑识图、制图基础知识”方面的知识讲解；好的文章、图形，下载到电脑或手机过后温习。也可以达到自学的目的。

3、向从事建筑业相关的朋友借一些建筑图纸，学习对照。具有建筑识图知识的人群有：建造师、造价师、造价员、预算员、施工员、质检员、监理等。

对于个别不能理解的问题，可以向他们当面请教。4、由条件的话，参加当地建设行政主管部门主办的建筑技术培训班，可以提高自学的只是水平。

5.要看懂建筑施工图纸需要掌握哪些知识呢

必看的知识点

1，制图的基本知识与技能

2，正投影原理

3，建筑形体的表达方法

4，轴测投影

5，透视图

6，正投影中的阴影

7，建筑施工图

8，结构施工图

9，施工图的翻样

10，设备施工图

11,AutoCAD绘图基础

准备三套典型的，复杂点的全套图纸，一套砖混结构的，一套全框架结构的，一套框剪结构的。

要读文章，就要学会认识字，学会识图就要学会识别图纸上的各种符号构件，几天时间全部熟悉三套图纸的组成，各部分的名称代号，所在的位置，各个构件等图纸要素。就是说要认识图纸的“字”，可以通过问人，翻书。可以参考建筑制图标准，及04G101图集。

接下来，就是要学习怎么读议论文和记叙文等文章了。相对于上面步骤，就更进一步深入了，就要明白结构形式了，看图纸来比较三种结构形式的特点，找出三套结构的各自特点，这时候读图纸就不可以片面的看了，图纸之间要相互比较对照的看，联系的看，建筑施工图，结构施工图也要相互对着看，不可孤立，也许你还能发现图纸之间的错误，不一致的地方。最后可以对自己进行检验，拿一套陌生图纸，是否知道是什么结构形式，这时要是不懂，就不好自己翻书来找答案了，就要嘴勤快的问师傅了，要搞懂，搞通。

毕业后到了施工现场一样也是从头开始学习识图。理论的东西，到了实际应用上，会有一些改变的。
