家庭装修电路(家装电路知识)

1.家装电路知识

【草拟布线图】

设计布线时，应遵行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。

户主最好能与设计师一起设计家装的电路，因为每个人的习惯不同，应该按照自己的需求，从实际出发，因地制宜地设计电路才是最明智的选择。而确定方案之前，一定要将以后可能用到的电器设备考虑周全，以便以后安排插座的布置。

根据居室功效不同，以下可供设计时参考：

·客厅一般为8支线路：电源线、照明线、空调线、电视线、电话线、电脑线、对讲器或门铃线以及报警线。客厅如果需要摆放饮水机、加湿器等设备，根据摆放位置需要预留电源口，一般情况客厅至少应留5个。

·餐厅一般为3支线路：电源线、照明线和空调线。电源线尽量预留2至3个接线口。空调也需按专业人员要求预留接口。

·厨房一般为2支线路：电源线和照明线。但考虑到厨房设备可能会增多，所以应在不同位置预留电源接口，并稍有富余，以备日后使用。

·卧室一般为7支线路：电源线、照明线、空调线、电视线、电话线、电脑线和报警线。特别建议一点：开关最好采用双控、单联的，一个安装在卧室门外侧，另一个安装在床头柜上侧或床边较易操作部位。

·书房一般为7支线路：电源线、照明线、电视线、电话线、电脑线、空调线和报警线。写字台或电脑台的台面上方应装电源线、电脑线、电话线和电视线终端接口，从安全角度，应在写字台或电脑下方装电源插口1-2个，以备电脑配套设备电源用。

·卫生间一般为2支线路：电源线和照明线。卫生间的电路设备一定要注意防潮。

·走廊、过道一般为2支线路：电源线和照明线。这里最好能设计一个双控灯，这头打开，那头关闭。此外，电源终端接口最好预留1―2个。

·阳台一般为2支线路：电源线和照明线。电源线终端接口应预留1―2个接口。

【划线】

确定线路终端插座、开关、面板的位置后，就可以在墙面上标画出准确的位置和尺寸了，我们称这个步骤为划线。

【开槽】

划线定位完成后，电工会根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，一般不允许开横槽，因为会影响墙的承受力。需要注意的是，开槽的深度应保持一致，一般是PVC管直径加10毫米。

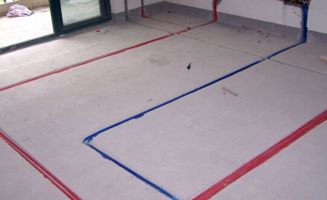

【埋设暗盒及敷设PVC电线管】

PVC电线管目前分4分和6分的两种——4分的管子只可以穿1.5平方毫米的照明线，一根管子中最多可以穿3根；6分的管子可以穿2.5平方毫米的电线，一根管子中最多也只可以穿3根2.5平方毫米的电线。如果条件允许的话，一般建议都使用6分的。

之所以选择PVC材质的原因，其一是它能够起到保护和绝缘作用；其二是可以保证以后的维修：倘若某根电线出现问题，可以通过PVC管把电线抽出，再换一根好的，所以管中一定不能穿过多的电线。

此外，PVC管子对接时，都要使用接头，同时要用胶水接牢。而管子和电线盒之间的连接则一定要用专用的套子套住，千万不可直接将它们对接。

【安装开关，面板，各种插座，强弱电箱和灯具】

·连接开关、螺口灯具导线时，相线（L）应先接开关，开关引出的相线应接在灯中心的终端上，零线（N）应接在螺纹的终端上。

·选择面板时要注意其尺寸是否与预埋接线盒尺寸一致，而面板的材料应选择有阻燃性和坚固性的。同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5毫米。

·安装电源插座时，面向插座的左侧应接零线，右侧应接相线，中间上方应接保护地线（PE）。保护地线为2.5平方毫米的双色软线。电源插座底边距地宜为300毫米，开关板底边距地宜为1300毫米，距离门框门沿为150至200毫米，挂壁空调插座的高度1900毫米，脱排插座高2100毫米，厨房插座高950毫米，挂式消毒柜1900毫米，洗衣机1000毫米，电视机650毫米。

·需要注意的是，每户都应该设置强弱电箱，配电箱内应设动作电流30MA的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。

·安装开关，面板，插座及灯具时一定要注意清洁，宜安排在最后一涂乳胶漆之前。

2.家庭电路安装基础知识

电路安装规范

施工现场临时电源应有完整的插头.开关.插座.漏电保护器设置，临时用电须用电缆。电源线分三种颜色：火线红色.零线兰色.地线黄色.所有单向插座应该“左零右火中间地“或“上火下零“连接。

各房间插座的供电回路，厨房.卫生间.浴室的供电回路应各自独立使用漏电保护器，必须与其它供电回路，不得将其零线搭接其它回路。

空调等大功率电器，必须设置专用供电回路，空调采用4M2的电源线，照明线采用1.5~2.5M2的电源线，所有电源插座供电回路宜选用2.5M2的电源线。其它供电负荷参照此标准。

所有入墙电线采中20的PVC阴燃管套管埋设，并用弯头.直节.接线合等连接，盒底使用杯梳管中不可有接头，不可将电源线裸露在吊顶上或直接用水泥抹入墙中，以保证电源线可以拉动或更换。

特殊状况下，电源线管从地面下穿过时，应特别注意在地面下必须使用套管连接紧密，在地面下不允许有接头源泉线出入地面处必须套用弯头。地面没有封闭之前，必须保护好PVC套管，不允许有破裂损伤，铺地板砖时PVC套管应被沙资助完全覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。

电源线走向横平竖直，不可斜拉，并且避开壁镜，什物架.家具等物的安装位置，防止被电锤.钉子损伤。电源线埋设时，不应考虑与电热.水汀.水管及弱电管线等保持500MM以上的距离。

电源线管应预先固定在墙体槽中，要保证套管表面凹进墙面13MM以上，（墙上开槽深度33MM）

经检验认可，电源线连接合格后，应浇湿墙面，用1:2.5水泥沙浆封闭，封避砼表面要平整，且低于墙面2MM。电源底盒安装要牢固，面板底面平整与墙面吻合。

空调电源采用16A=孔插座，在儿童可触摸的高度内（1.5M以下）应采用带保护门的插座，卫生间.洗漱间.浴室应采用带防溅的插座，安装高度不低于

1.3M，并远离水源，为便于生活舒适方便，卧室应采用双控开关，厨房电源插座应并列设置开关，控制电源通断，放入柜中的微波炉的电源应在墙面设置开关控制通断。

各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上都应设置3个以电源插座，并设置相应的电视.电话.多媒体.宽带网等插座。

开关线盒一般离地1.2米，一个房间一个多用插座。

所有插座.开关要高于地面300MM以上，同一房间内插座.开关高度一致（高度差

跷板开关安装方向一致下端按入为通，上端按入为断.插座开关.面板紧固时，应用配套的螺钉，不得使用木锣钉或石膏板螺丝替代以免损坏底合.

有金属外壳的灯具，金属外壳可靠接地： 火线应接在螺口灯头中心触片上；射灯发热量大，应选用导线上套黄腊管的灯座， 接好线后，应使灯座导线散开.

音响.电视.电话.多媒体.宽带网等弱电线路的铺设方法及要求与源线的铺设方法相同，（避开强电线路）其插座或线盒与电源插座关列安装，但强弱线路不允共套一管，其间隔距离为500MM以上。音响线出入墙面应做底盒，位置在音箱背后，墙面不允许有明线。不用时，音响可放入底盒，盖上面板。

如果客户没有特殊要求，应将所有房间的电话线并接成一个号码。如果楼层有配号箱，应将电话线接通到配号箱内。多芯电话线的接头处，套管口子应用胶带包扎紧，以免电话线受潮，发生串音等故障。

强弱电安装质量检验方法：弱电线须采用短接一头，在另一头测量通断的方法，电源插座采用220V灯光测试通断，用兆欧表测量线间绝缘强度，线间绝缘强度0.5MQ。电话线接头必须专用接头

网上给你找的，希望能帮到你

3.家装电路设计安全知识有哪些

1、电路的设计一定要详细考虑可能性、可行性、可用性，同时还应该注意其灵活性。

总结出一个比较简单的原则：在电器插头比较集中的位置考虑将来接一个插线板，效果往往要好于设置满墙的插座。 2、带有镜子和衣帽钩的空间，要考虑镜面附近的照明； 3、电工规范中，要求埋暗管必须用PVC管和变头。

4、卧室顶灯可以考虑双控（床边和进门处）； 5、客厅顶灯根据生活需要可以考虑装分控开关（进门厅和回主卧室门处）； 6、注意观察电话插座、网线插座内有无模块； 7、电视后面没必要设置太多插座，最好是以后连一个插线板放在电视机侧面； 8、环绕的音响线应该在电路改造时就应埋好； 9、注意强弱电线不能在同一管道内，会有干扰； 10、客厅、厨房、卫生间如果铺砖，一些位置可以适当考虑不用开槽布线； 11、电路改造有必要根据家电使用情况考虑进行线路增容； 12、插座离地面一般为30CM，不应低于20CM，开关一般距地140CM; 13、排风扇开关、电话插座应装在马桶附近，而不是进卫生间门的墙边； 14、应该与工人明确沟通意图，设计思路。 并在墙上弹线绘实际电路改造路线。

15、浴霸应考虑装在靠近淋浴房或浴缸的位置，而不是装在卫生间的中心位置； 16、阳台、走廊、衣帽间可以考虑预留插座； 17、一根管里最多八条线，而且切记：每条管空隙不能低于40%; 18、对空调、电热水器、微波炉等大容量电路设备，宜一台设备设置一个回路。 如果合用一个回路，当它们同时使用时，导线易发热，即使不超过导线允许的工作 温度，长期使用也会降低导线的绝缘性能。

此外大容量用电回路的导线截面应适当加大，加大导线的截面可大大降低电能在导线上的损耗； 19、暗盒如何收费一定要事先说好，这是水电路改造最隐蔽、最黑暗的利润点。 一个暗盒市场上也就一、两块钱，而装修队往往收取十几元钱，一般家装电路设计需要暗盒的数量少也得有五、六十个； 20、有些厨房的插座还是带开关的方便，以避免例如日后电饭锅插头要时常拔来拔去的不方便；。

4.家庭装修电路设计步骤和注意事项都有哪些

家庭装修电路设计步骤一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。

如果用普通的PVC管穿线，就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。

强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

家庭装修电路设计21个注意事项（1）电路的设计一定要详细考虑可能性、可行性、可用性之后再确定。谁也不愿意在新家的墙上地上满拉电线。

电路设计同时还应该注意其灵活性，有时候也不能太“周全”了。总结出一个比较简单的原则：在电器插头比较集中的位置考虑将来接一个插线板，效果往往要好于设置满墙的插座；（2）卧室顶灯可以考虑双控（床边和进门处）；（3）客厅顶灯根据生活需要可以考虑装分控开关（进门厅和回主卧室门处）；（4）注意观察电话插座、网线插座内有无模块；（5）环绕的音响线应该在电路改造时就应埋好。

（6）注意强弱电线不能在同一管道内，会有干扰；（7）客厅、厨房、卫生间如果铺砖，一些位置可以适当考虑不用开槽布线；（8）插座离地面一般为30CM，不应低于20CM，开关一般距地140CM;(9)排风扇开关、电话插座应装在马桶附近，而不是进卫生间门的墙边；（10）浴霸应考虑装在靠近淋浴房或浴缸的位置，而不是装在卫生间的中心位置；（11）阳台、走廊、衣帽间可以考虑预留插座；（12）带有镜子和衣帽钩的空间，要考虑镜面附近的照明；（13）客厅、主卧、卫生间应根据个人生活习惯和方便性考虑预设电话线；（14）一根管里最多八条线，而且切记：每条管空隙不能低于40%。(15)暗盒如何收费一定要事先说好，这是水电路改造最隐蔽、最黑暗的利润点。

一个暗盒市场上也就一、两块钱，而装修队往往收取十几元钱，一般家装需要暗盒的数量少也得有五、六十个。所以，同学们为此白扔好几百块钱是很正常的事。

死抗着今天把它拉出来大白于天下，目的只有一个，大家记住五个字：使劲往下砍！（16）插座的位置很重要，常有插座正好位于床头柜后边，造成柜子不能靠墙的情况发生。让插座尽可能的把边一般不会出错，但如果你把插座的位置留得不当不正，就有可能与后期的家具摆放或者电器安装发生冲突，同学们切记；（17）有些厨房的插座还是带开关的方便，以避免例如日后电饭锅插头要时常拔来拔去的不方便。

（18）电视后面没必要设置太多插座，最好是以后连一个插线板放在电视机侧面。（19）电工规范中，要求埋暗管必须用PVC管和变头。

（20）电路改造有必要根据家电使用情况考虑进行线路增容；（21）应该与工人明确沟通意图，设计思路。并在墙上弹线绘实际电路改造路线。

编辑总结：水电路改造是装修的重中之重，要考虑好各种电器的位置；上下水的位置；插座、浴霸、灯线一定要预留好……这些问题如果事先没想好，一旦做完水电路再改就麻烦了。所以改造之前一定要尽可能的把能想到的都想到，能定好的都定好，并提前跟施工队沟通好，提前做准备，这样就能最大限度的减少遗憾了。

资料来自装修CBD。

5.家庭装修电器知识

等电位的含义也就是“将设备等外壳或金属部分与地线联结”。

一般用于配电室内作重复接地用，也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。 等电位联结端子箱适用于一般工业与民用建筑物电气装置，防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。

设备防瞬态过电压及干扰等。 等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，媒气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。

GB50096—1999《住宅设计规范》6.5.2规定：住宅供电系统应采用TT、TN—c—s或TN—s接地制式，并进行总等电位联结；卫生间宜作局部等电位联结。 该规范所指的卫生间是具有洗澡设施的卫生间，又称湿式卫生间。

在规范的条文说明中对此条作如下说明：洗浴时人体皮肤潮湿，阻抗下降，沿金属管道传导来的较小电压即可引起电击伤亡事故，在卫生间内作“局部等电位联结”可使卫生间处于同一电位，防止出现危险的接触电压。 人体触及带电体时会受到电击，电击电流的大小由接触电压和人体阻抗所决定。

我国对安全电压作如下规定：在状况1（干燥或湿润的区域、干燥的皮肤、高电阻地面）下为50V；状况2（潮湿的区域、潮湿的皮肤、低电阻地面）下为24V；状况3指当人浸入水中时，皮肤电阻和水电阻可忽略不计，此时的安全电压瓜 IEC未作规定，但在编制说明中提出：“例如不超过12V”。我国亦末作规定，日本则定为2.5V。

在状况1或状况2下，人体触及电源的 N线是没有危险的.此时的N线和PE线之间的电压即使超过15V（通常可达10V左右）也没有危险。但在状况3的情况下，人触及N线也存在电击死亡的可能性。

例如某电气设备的N线碰壳，此时该电气设备仍能正常工作，因此难以发现N线碰壳。若该电气设备的外壳与浴室水管相碰，人在浴缸内洗澡，浴缸的排水管处于地电位，进水管和N线的电位相同，两者的电位差远大于2.5V，甚至超过12V，此时人坐在浴缸里触及进水管，就有生命危险。

如果把卫生间内所有金属体联成一体，就不存在电位差，从而避免电击的可能。 卫生间的灯具和电加热淋浴器等电气设备的金属外壳.已可靠接地的情况下，卫生间要不要再作局部等电位联结？仍要作。

因为电气设备金属外壳虽然已和PE线作了连接，并通过PE线和接地体连接，但与 PE线相连的金属外壳的电位不一定是地电位，当PE线中出现漏电电流时，尤其是在设备距接地体较远的情况下，由于PE线存在电阻，此时外壳的电位可能会出现足以引起伤害的电位，因此存在电击的危险。当卫生间作了等电位连接后，即使设备外壳的电位远高于地电位，但由于人体可能触及到 的金属物体处于相同电位.因此人不会受到电击。

采用联合接地体，作了总等电位连接的情况下，卫生间要不要再作局部等电位联结？仍旧要。因为总等电位连接，不能保证卫生间内所有金属物体处于同一电位。

局部等电位联结的做法在图纸中是不画的，只用文字表示。 具体做法如下： 在卫生间内将各种金属管道、结构件（包括混凝土楼板中的钢筋）以及进入卫生间内的视线，用不小于4mm2的铜芯线，通过等电位联结端子箱互相连通.如图3 所示。

等电位联结导线在地板或墙内暗敷时要穿塑料管保护，其目的是更换导线方便。等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于5。

卫生间内的金属管道的连接处一般不需加跨接线，若发现导通不良时，应作跨接。当卫生间内的水管是塑料管或包塑金属管时，等电位跨接线可接在自来水龙头上；采用金属水管时，跨接线直接接在水管上。

卫生间内的污水管因与进水管之间是不通的，因此污水管也要作等电位联结，可接在地漏的管子上。
