1.CPU专业知识
1.主频 主频也叫时钟频率，单位是MHz，用来表示CPU的运算速度。
CPU的主频=外频*倍频系数。很多人认为主频就决定着CPU的运行速度，这不仅是个片面的，而且对于服务器来讲，这个认识也出现了偏差。
至今，没有一条确定的公式能够实现主频和实际的运算速度两者之间的数值关系，即使是两大处理器厂家Intel和AMD，在这点上也存在着很大的争议，我们从Intel的产品的发展趋势，可以看出Intel很注重加强自身主频的发展。像其他的处理器厂家，有人曾经拿过一快1G的全美达来做比较，它的运行效率相当于2G的Intel处理器。
所以，CPU的主频与CPU实际的运算能力是没有直接关系的，主频表示在CPU内数字脉冲信号震荡的速度。在Intel的处理器产品中，我们也可以看到这样的例子：1 GHz Itanium芯片能够表现得差不多跟2.66 GHz Xeon/Opteron一样快，或是1.5 GHz Itanium 2大约跟4 GHz Xeon/Opteron一样快。
CPU的运算速度还要看CPU的流水线的各方面的性能指标。 当然，主频和实际的运算速度是有关的，只能说主频仅仅是CPU性能表现的一个方面，而不代表CPU的整体性能。
2.外频 外频是CPU的基准频率，单位也是MHz。CPU的外频决定着整块主板的运行速度。
说白了，在台式机中，我们所说的超频，都是超CPU的外频（当然一般情况下，CPU的倍频都是被锁住的）相信这点是很好理解的。但对于服务器CPU来讲，超频是绝对不允许的。
前面说到CPU决定着主板的运行速度，两者是同步运行的，如果把服务器CPU超频了，改变了外频，会产生异步运行，（台式机很多主板都支持异步运行）这样会造成整个服务器系统的不稳定。 目前的绝大部分电脑系统中外频也是内存与主板之间的同步运行的速度，在这种方式下，可以理解为CPU的外频直接与内存相连通，实现两者间的同步运行状态。
外频与前端总线（FSB）频率很容易被混为一谈，下面的前端总线介绍我们谈谈两者的区别。 3.前端总线（FSB）频率 前端总线（FSB）频率（即总线频率）是直接影响CPU与内存直接数据交换速度。
有一条公式可以计算，即数据带宽=（总线频率*数据带宽）/8，数据传输最大带宽取决于所有同时传输的数据的宽度和传输频率。比方，现在的支持64位的至强Nocona，前端总线是800MHz，按照公式，它的数据传输最大带宽是6.4GB/秒。
外频与前端总线（FSB）频率的区别：前端总线的速度指的是数据传输的速度，外频是CPU与主板之间同步运行的速度。也就是说，100MHz外频特指数字脉冲信号在每秒钟震荡一千万次；而100MHz前端总线指的是每秒钟CPU可接受的数据传输量是100MHz*64bit÷8Byte/bit=800MB/s。
其实现在“HyperTransport”构架的出现，让这种实际意义上的前端总线（FSB）频率发生了变化。之前我们知道IA-32架构必须有三大重要的构件：内存控制器Hub (MCH) ,I/O控制器Hub和PCI Hub，像Intel很典型的芯片组 Intel 7501、Intel7505芯片组，为双至强处理器量身定做的，它们所包含的MCH为CPU提供了频率为533MHz的前端总线，配合DDR内存，前端总线带宽可达到4.3GB/秒。
但随着处理器性能不断提高同时给系统架构带来了很多问题。而“HyperTransport”构架不但解决了问题，而且更有效地提高了总线带宽，比方AMD Opteron处理器，灵活的HyperTransport I/O总线体系结构让它整合了内存控制器，使处理器不通过系统总线传给芯片组而直接和内存交换数据。
这样的话，前端总线（FSB）频率在AMD Opteron处理器就不知道从何谈起了。 4、CPU的位和字长 位：在数字电路和电脑技术中采用二进制，代码只有“0”和“1”，其中无论是 “0”或是“1”在CPU中都是 一“位”。
字长：电脑技术中对CPU在单位时间内（同一时间）能一次处理的二进制数的位数叫字长。所以能处理字长为8位数据的CPU通常就叫8位的CPU。
同理32位的CPU就能在单位时间内处理字长为32位的二进制数据。字节和字长的区别：由于常用的英文字符用8位二进制就可以表示，所以通常就将8位称为一个字节。
字长的长度是不固定的，对于不同的CPU、字长的长度也不一样。8位的CPU一次只能处理一个字节，而32位的CPU一次就能处理4个字节，同理字长为64位的CPU一次可以处理8个字节。
5.倍频系数 倍频系数是指CPU主频与外频之间的相对比例关系。在相同的外频下，倍频越高CPU的频率也越高。
但实际上，在相同外频的前提下，高倍频的CPU本身意义并不大。这是因为CPU与系统之间数据传输速度是有限的，一味追求高倍频而得到高主频的CPU就会出现明显的“瓶颈”效应—CPU从系统中得到数据的极限速度不能够满足CPU运算的速度。
一般除了工程样版的Intel的CPU都是锁了倍频的，而AMD之前都没有锁。6.缓存 缓存大小也是CPU的重要指标之一，而且缓存的结构和大小对CPU速度的影响非常大，CPU内缓存的运行频率极高，一般是和处理器同频运作，工作效率远远大于系统内存和硬盘。
实际工作时，CPU往往需要重复读取同样的数据块，而缓存容量的增大，可以大幅度提升CPU内部读取数据的命中率，而不用再到内存或者硬盘上寻。
2.要弄懂CPU的基本工作原理需要什么样的基础知识
那看是什么型号的CPU了：

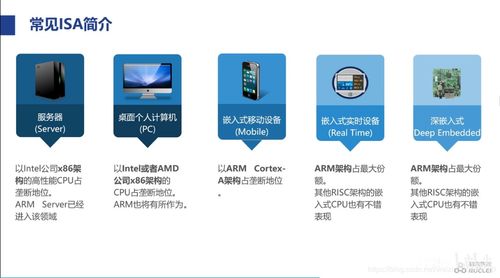

中央处理器（英文Central ProcessingUnit,CPU）是一台计算机的运算核心和控制核心。CPU、内部存储器和输入/输出设备是电子计算机三大核心部件。其功能主要是解释计算机指令以及处理计算机软件中的数据。CPU由运算器、控制器和寄存器及实现它们之间联系的数据、控制及状态的总线构成。差不多所有的CPU的运作原理可分为四个阶段：提取（Fetch）、解码（Decode）、执行（Execute）和写回（Writeback）。 CPU从存储器或高速缓冲存储器中取出指令，放入指令寄存器，并对指令译码，并执行指令。所谓的计算机的可编程性主要是指对CPU的编程。现在有的CPU把显卡芯片也集成进去了。
3.关于CPU的基本知识
CPU 参数详解 CPU是Central Processing Unit（中央处理器）的缩写，CPU一般由逻辑运算单元、控制单元和存储单元组成。
在逻辑运算和控制单元中包括一些寄存器，这些寄存器用于CPU在处理数据过程中数据的暂时保存。大家需要重点了解的CPU主要指标/参数有： 1.主频 主频，也就是CPU的时钟频率，简单地说也就是CPU的工作频率，例如我们常说的P4（奔四）1.8GHz，这个1.8GHz(1800MHz)就是CPU的主频。
一般说来，一个时钟周期完成的指令数是固定的，所以主频越高，CPU的速度也就越快。主频=外频X倍频。
此外，需要说明的是AMD的Athlon XP系列处理器其主频为PR(Performance Rating)值标称，例如Athlon XP 1700+和1800+。举例来说，实际运行频率为1.53GHz的Athlon XP标称为1800+，而且在系统开机的自检画面、Windows系统的系统属性以及WCPUID等检测软件中也都是这样显示的。
2.外频 外频即CPU的外部时钟频率，主板及CPU标准外频主要有66MHz、100MHz、133MHz几种。此外主板可调的外频越多、越高越好，特别是对于超频者比较有用。
3.倍频 倍频则是指CPU外频与主频相差的倍数。例如Athlon XP 2000+的CPU，其外频为133MHz，所以其倍频为12.5倍。
4.接口 接口指CPU和主板连接的接口。主要有两类，一类是卡式接口，称为SLOT，卡式接口的CPU像我们经常用的各种扩展卡，例如显卡、声卡等一样是竖立插到主板上的，当然主板上必须有对应SLOT插槽，这种接口的CPU目前已被淘汰。
另一类是主流的针脚式接口，称为Socket,Socket接口的CPU有数百个针脚，因为针脚数目不同而称为Socket370、Socket478、Socket462、Socket423等。 5.缓存 缓存就是指可以进行高速数据交换的存储器，它先于内存与CPU交换数据，因此速度极快，所以又被称为高速缓存。
与处理器相关的缓存一般分为两种——L1缓存，也称内部缓存；和L2缓存，也称外部缓存。例如Pentium4“Willamette”内核产品采用了423的针脚架构，具备400MHz的前端总线，拥有256KB全速二级缓存，8KB一级追踪缓存，SSE2指令集。
内部缓存（L1 Cache） 也就是我们经常说的一级高速缓存。在CPU里面内置了高速缓存可以提高CPU的运行效率，内置的L1高速缓存的容量和结构对CPU的性能影响较大，L1缓存越大，CPU工作时与存取速度较慢的L2缓存和内存间交换数据的次数越少，相对电脑的运算速度可以提高。
不过高速缓冲存储器均由静态RAM组成，结构较复杂，在CPU管芯面积不能太大的情况下，L1级高速缓存的容量不可能做得太大，L1缓存的容量单位一般为KB。 外部缓存（L2 Cache） CPU外部的高速缓存，外部缓存成本昂贵，所以Pentium 4 Willamette核心为外部缓存256K，但同样核心的赛扬4代只有128K。
6.多媒体指令集 为了提高计算机在多媒体、3D图形方面的应用能力，许多处理器指令集应运而生，其中最著名的三种便是Intel的MMX、SSE/SSE2和AMD的3D NOW！指令集。理论上这些指令对目前流行的图像处理、浮点运算、3D运算、视频处理、音频处理等诸多多媒体应用起到全面强化的作用。
7.制造工艺 早期的处理器都是使用0.5微米工艺制造出来的，随着CPU频率的增加，原有的工艺已无法满足产品的要求，这样便出现了0.35微米以及0.25微米工艺。制作工艺越精细意味着单位体积内集成的电子元件越多，而现在，采用0.18微米和0.13微米制造的处理器产品是市场上的主流，例如Northwood核心P4采用了0.13微米生产工艺。
而在2003年，Intel和AMD的CPU的制造工艺会达到0.09毫米。 8.电压（Vcore） CPU的工作电压指的也就是CPU正常工作所需的电压，与制作工艺及集成的晶体管数相关。
正常工作的电压越低，功耗越低，发热减少。CPU的发展方向，也是在保证性能的基础上，不断降低正常工作所需要的电压。
例如老核心Athlon XP的工作电压为1.75v，而新核心的Athlon XP其电压为1.65v 9.封装形式 所谓CPU封装是CPU生产过程中的最后一道工序，封装是采用特定的材料将CPU芯片或CPU模块固化在其中以防损坏的保护措施，一般必须在封装后CPU才能交付用户使用。CPU的封装方式取决于CPU安装形式和器件集成设计，从大的分类来看通常采用Socket插座进行安装的CPU使用PGA（栅格阵列）方式封装，而采用Slot x槽安装的CPU则全部采用SEC（单边接插盒）的形式封装。
现在还有PLGA(Plastic Land Grid Array)、OLGA(Organic Land Grid Array)等封装技术。由于市场竞争日益激烈，目前CPU封装技术的发展方向以节约成本为主。
10.整数单元和浮点单元 ALU—运算逻辑单元，这就是我们所说的“整数”单元。数学运算如加减乘除以及逻辑运算如“OR、AND、ASL、ROL”等指令都在逻辑运算单元中执行。
在多数的软件程序中，这些运算占了程序代码的绝大多数。 而浮点运算单元FPU(Floating Point Unit)主要负责浮点运算和高精度整数运算。
有些FPU还具有向量运算的功能，另外一些则有专门的向量处理单元。 整数处理能力是CPU运算速度最重要的体现，但浮点运算能力是关系到CPU的多媒体、3D图形处。
4.对于CPU基本知识的讲解
为了让大家更清晰地了解CPU的技术参数，我们先来了解一些基本的概念~~~〖AMD〗1）前端总线：英文名称叫Front Side Bus，一般简写为FSB。
前端总线是CPU跟外界沟通的唯一通道，处理器必须通过它才能获得数据，也只能通过它来将运算结果传送出其他对应设备。前端总线的速度越快，CPU的数据传输就越迅速。
前端总线的速度主要是用前端总线的频率来衡量，前端总线的频率有两个概念：一就是总线的物理工作频率（即我们所说的外频），二就是有效工作频率（即我们所说的FSB频率），它直接决定了前端总线的数据传输速度。由于INTEL跟AMD采用了不同的技术，所以他们之间FSB频率跟外频的关系式也就不同了：现时的INTEL处理器的两者的关系是：FSB频率=外频X4；而AMD的就是：FSB频率=外频X2。
举个例子：P4 2.8C的FSB频率是800MHZ，由那公式可以知道该型号的外频是200MHZ了；又如BARTON核心的Athlon XP2500+ ，它的外频是166MHZ，根据公式，我们知道它的FSB频率就是333MHZ了！目前的Pentium 4处理器已经有了800MHZ的前端总线频率，而AMD处理器的最高FSB频率为400MHZ，这一点Intel处理器还是比较有优势的。 2）二级缓存：也就是L2 Cache，我们平时简称L2。
主要功能是作为后备数据和指令的存储。L2的容量的大小对处理器的性能影响很大，尤其是商业性能方面。
L2因为需要占用大量的晶体管，是CPU晶体管总数中占得最多的一个部分，高容量的L2成本相当高！所以INTEL和AMD都是以L2容量的差异来作为高端和低端产品的分界标准！现在市面上的CPU的L2有低至64K，也有高达1024K的，当然它们之间的价格也有十分大的差异。 3）制造工艺：我们经常说的0.18微米、0.13微米制程，就是指制造工艺。
制造工艺直接关系到CPU的电气性能。而0.18微米、0.13微米这个尺度就是指的是CPU核心中线路的宽度。
线宽越小，CPU的功耗和发热量就越低，并可以工作在更高的频率上了。所以0.18微米的CPU能够达到的最高频率比0.13微米CPU能够达到的最高频率低，同时发热量更大都是这个道理。
现在主流的CPU基本都是采用0.13微米这种成熟的制造工艺，最新推出的CPU已经已经发展到0.09微米了，随着技术的成熟，不久的将来肯定是0.09微米制造工艺的天下了。 4）流水线：流水线也是一个比较重要的概念。
CPU的流水线指的就是处理器内核中运算器的设计。这好比我们现实生活中工厂的生产流水线。
处理器的流水线的结构就是把一个复杂的运算分解成很多个简单的基本运算，然后由专门设计好的单元完成运算。CPU流水线长度越长，运算工作就越简单，处理器的工作频率就越高，不过CPU的效能就越差，所以说流水线长度并不是越长越好的。
由于CPU的流水线长度很大程度上决定了CPU所能达到的最高频率，所以现在INTEL为了提高CPU的频率，而设计了超长的流水线设计。Willamette和Northwood核心的流水线长度是20工位，而如今上市不久的Prescott核心的P4则达到了让人咋舌的30（如果算上前端处理，那就是31）工位。
而现在AMD的Clawhammer K8，流水线长度仅为11工位，当然处理器能上到的最高频率也会比P4相对低一点，所以现在市面上高端的AMD系列处理器的频率一般在2G左右，跟P4的3G左右还是有一定的距离，但是处理效率并不低。 5）超线程技术（Hyper-Threading，简写为HT）：这是Intel针对Pentium4指令效能比较低这个问题而开发的。
超线程是一种同步多线程执行技术，采用此技术的CPU内部集成了两个逻辑处理器单元，相当于两个处理器实体，可以同时处理两个独立的线程。通俗一点说就是能把一个CPU虚拟成两个，相当于两个CPU同时运作，超线程实际上就是让单个CPU能作为两个CPU使用，从而达到了加快运算速度的目的。
5.电脑硬件之处理器cpu基础知识有哪些详解
1）前端总线：英文名称叫Front Side Bus，一般简写为FSB。
前端总线是CPU跟外界沟通的唯一通道，处理器必须通过它才能获得数据，也只能通过它来将运算结果传送出其他对应设备。前端总线的速度越快，CPU的数据传输就越迅速。
前端总线的速度主要是用前端总线的频率来衡量，前端总线的频率有两个概念：一就是总线的物理工作频率（即我们所说的外频），二就是有效工作频率（即我们所说的FSB频率），它直接决定了前端总线的数据传输速度。 由于INTEL跟AMD采用了不同的技术，所以他们之间FSB频率跟外频的关系式也就不同了：现时的INTEL处理器的两者的关系是：FSB频率=外频X4；而AMD的就是：FSB频率=外频X2。
举个例子：P4 2。8C的FSB频率是800MHZ，由那公式可以知道该型号的外频是200MHZ了；又如BARTON核心的Athlon XP2500+ ，它的外频是166MHZ，根据公式，我们知道它的FSB频率就是333MHZ了！目前的Pentium 4处理器已经有了800MHZ的前端总线频率，而AMD处理器的最高FSB频率为400MHZ，这一点Intel处理器还是比较有优势的。
2）二级缓存：也就是L2 Cache，我们平时简称L2。主要功能是作为后备数据和指令的存储。
L2的容量的大小对处理器的性能影响很大，尤其是商业性能方面。L2因为需要占用大量的晶体管，是CPU晶体管总数中占得最多的一个部分，高容量的L2成本相当高！所以INTEL和AMD都是以L2容量的差异来作为高端和低端产品的分界标准！现在市面上的CPU的L2有低至64K，也有高达1024K的，当然它们之间的价格也有十分大的差异。
3）制造工艺：我们经常说的0。18微米、0。
13微米制程，就是指制造工艺。制造工艺直接关系到CPU的电气性能。
而0。18微米、0。
13微米这个尺度就是指的是CPU核心中线路的宽度。线宽越小，CPU的功耗和发热量就越低，并可以工作在更高的频率上了。
所以0。18微米的CPU能够达到的最高频率比0。
13微米CPU能够达到的最高频率低，同时发热量更大都是这个道理。现在主流的CPU基本都是采用0。
13微米这种成熟的制造工艺，最新推出的CPU已经已经发展到0。09微米了，随着技术的成熟，不久的将来肯定是0。
09微米制造工艺的天下了。 4）流水线：流水线也是一个比较重要的概念。
CPU的流水线指的就是处理器内核中运算器的设计。这好比我们现实生活中工厂的生产流水线。
处理器的流水线的结构就是把一个复杂的运算分解成很多个简单的基本运算，然后由专门设计好的单元完成运算。 CPU流水线长度越长，运算工作就越简单，处理器的工作频率就越高，不过CPU的效能就越差，所以说流水线长度并不是越长越好的。
由于CPU的流水线长度很大程度上决定了CPU所能达到的最高频率，所以现在INTEL为了提高CPU的频率，而设计了超长的流水线设计。 5）超线程技术（Hyper-Threading，简写为HT）：这是Intel针对Pentium4指令效能比较低这个问题而开发的。
超线程是一种同步多线程执行技术，采用此技术的CPU内部集成了两个逻辑处理器单元，相当于两个处理器实体，可以同时处理两个独立的线程。 通俗一点说就是能把一个CPU虚拟成两个，相当于两个CPU同时运作，超线程实际上就是让单个CPU能作为两个CPU使用，从而达到了加快运算速度的目的。
6.我想知道关于CPU最基础知识
CPU是Central Processing Unit的缩写，即中央处理器。CPU发展至今，其中所集成的电子元件也越来越多，上万个晶体管构成了CPU的内部结构。那么这上百万个晶体管是如何工作的呢？看上去似乎很深奥，但归纳起来，CPU的内部结构可分为控制单元，逻辑单元和存储单元三大部分。CPU的工作原理就象一个工厂对产品的加工过程：进入工厂的原料（指令），经过物资分配部门（控制单元）的调度分配，被送往生产线（逻辑运算单元），生产出成品（处理后的数据）后，再存储在仓库（存储器）中，最后等着拿到市场上去卖（交由应用程序使用）。
CPU是整个微机系统的核心，它往往是各种档次微机的代名词，CPU的性能大致上反映出微机的性能，因此它的性能指标十分重要。CPU主要的性能指标有：
1.主频，倍频，外频：主频是CPU的时钟频率（CPU Clock Speed）即系统总线的工作频率。一般说来，主频越高，CPU的速度越快。由于内部结构不同，并非所有的时钟频率相同的CPU的性能都一样。外频即系统总线的工作频率；倍频则是指CPU外频与主频相差的倍数。三者关系是：主频=外频x倍频。
2.内存总线速度（Memory-Bus Speed）： 指CPU与二级（L2）高速缓存和内存之间的通信速度。
3.扩展总线速度（Expansion-Bus Speed）： 指安装在微机系统上的局部总线如VESA或PCI总线接口卡的工作速度。
4.工作电压（Supply Voltage）： 指CPU正常工作所需的电压。早期CPU的工作电压一般为5V，随着CPU主频的提高，CPU工作电压有逐步下降的趋势，以解决发热过高的问题。
5.地址总线宽度：地址总线宽度决定了CPU可以访问的物理地址空间，对于486以上的微机系统，地址线的宽度为32位，最多可以直接访问4096 MB的物理空间。
6.数据总线宽度：数据总线宽度决定了CPU与二级高速缓存、内存以及输入/输出设备之间一次数据传输的信息量。
7.内置协处理器：含有内置协处理器的CPU，可以加快特定类型的数值计算，某些需要进行复杂计算的软件系统，如高版本的AUTO CAD就需要协处理器支持。
8.超标量：是指在一个时钟周期内CPU可以执行一条以上的指令。Pentium级以上CPU均具有超标量结构；而486以下的CPU属于低标量结构，即在这类CPU内执行一条指令至少需要一个或一个以上的时钟周期。
9.L1高速缓存即一级高速缓存：内置高速缓存可以提高CPU的运行效率，这也正是486DLC比386DX-40快的原因。内置的L1高速缓存的容量和结构对CPU的性能影响较大，这也正是一些公司力争加大L1级高速缓冲存储器容量的原因。不过高速缓冲存储器均由静态RAM组成，结构较复杂，在CPU管芯面积不能太大的情况下，L1级高速缓存的容量不可能做得太大。
10.采用回写（Write Back）结构的高速缓存：它对读和写操作均有效，速度较快。而采用写通（Write-through）结构的高速缓存，仅对读操作有效。
更多看
7.电脑处理器基本知识
包括了解它的定义及功能，原理等中央处理器（CPU,Central Processing Unit）是一块超大规模的集成电路，是一台计算机的运算核心（Core）和控制核心（ Control Unit）。
它的功能主要是解释计算机指令以及处理计算机软件中的数据。中央处理器主要包括运算器（算术逻辑运算单元，ALU,Arithmetic Logic Unit）和高速缓冲存储器（Cache）及实现它们之间联系的数据（Data）、控制及状态的总线（Bus）。
它与内部存储器（Memory）和输入/输出（I/O）设备合称为电子计算机三大核心部件。主要功能编辑处理指令英文Processing instructions；这是指控制程序中指令的执行顺序。
程序中的各指令之间是有严格顺序的，必须严格按程序规定的顺序执行，才能保证计算机系统工作的正确性。执行操作英文Perform an action；一条指令的功能往往是由计算机中的部件执行一系列的操作来实现的。
CPU要根据指令的功能，产生相应的操作控制信号，发给相应的部件，从而控制这些部件按指令的要求进行动作。控制时间英文Control time；时间控制就是对各种操作实施时间上的定时。
在一条指令的执行过程中，在什么时间做什么操作均应受到严格的控制。只有这样，计算机才能有条不紊地工作。
处理数据即对数据进行算术运算和逻辑运算，或进行其他的信息处理。其功能主要是解释计算机指令以及处理计算机软件中的数据， 并执行指令。
在微型计算机中又称微处理器，计算机的所有操作都受CPU控制，CPU的性能指标直接决定了微机系统的性能指标。CPU具有以下4个方面的基本功能：数据通信，资源共享，分布式处理，提供系统可靠性。
运作原理可基本分为四个阶段：提取（Fetch）、解码（Decode）、执行（Execute）和写回（Writeback）。
8.关于CPU的基本知识
CPU 参数详解 CPU是Central Processing Unit（中央处理器）的缩写，CPU一般由逻辑运算单元、控制单元和存储单元组成。
在逻辑运算和控制单元中包括一些寄存器，这些寄存器用于CPU在处理数据过程中数据的暂时保存。大家需要重点了解的CPU主要指标/参数有： 1.主频 主频，也就是CPU的时钟频率，简单地说也就是CPU的工作频率，例如我们常说的P4（奔四）1.8GHz，这个1.8GHz(1800MHz)就是CPU的主频。
一般说来，一个时钟周期完成的指令数是固定的，所以主频越高，CPU的速度也就越快。主频=外频X倍频。
此外，需要说明的是AMD的Athlon XP系列处理器其主频为PR(Performance Rating)值标称，例如Athlon XP 1700+和1800+。举例来说，实际运行频率为1.53GHz的Athlon XP标称为1800+，而且在系统开机的自检画面、Windows系统的系统属性以及WCPUID等检测软件中也都是这样显示的。
2.外频 外频即CPU的外部时钟频率，主板及CPU标准外频主要有66MHz、100MHz、133MHz几种。此外主板可调的外频越多、越高越好，特别是对于超频者比较有用。
3.倍频 倍频则是指CPU外频与主频相差的倍数。例如Athlon XP 2000+的CPU，其外频为133MHz，所以其倍频为12.5倍。
4.接口 接口指CPU和主板连接的接口。主要有两类，一类是卡式接口，称为SLOT，卡式接口的CPU像我们经常用的各种扩展卡，例如显卡、声卡等一样是竖立插到主板上的，当然主板上必须有对应SLOT插槽，这种接口的CPU目前已被淘汰。
另一类是主流的针脚式接口，称为Socket,Socket接口的CPU有数百个针脚，因为针脚数目不同而称为Socket370、Socket478、Socket462、Socket423等。 5.缓存 缓存就是指可以进行高速数据交换的存储器，它先于内存与CPU交换数据，因此速度极快，所以又被称为高速缓存。
与处理器相关的缓存一般分为两种——L1缓存，也称内部缓存；和L2缓存，也称外部缓存。例如Pentium4“Willamette”内核产品采用了423的针脚架构，具备400MHz的前端总线，拥有256KB全速二级缓存，8KB一级追踪缓存，SSE2指令集。
内部缓存（L1 Cache） 也就是我们经常说的一级高速缓存。在CPU里面内置了高速缓存可以提高CPU的运行效率，内置的L1高速缓存的容量和结构对CPU的性能影响较大，L1缓存越大，CPU工作时与存取速度较慢的L2缓存和内存间交换数据的次数越少，相对电脑的运算速度可以提高。
不过高速缓冲存储器均由静态RAM组成，结构较复杂，在CPU管芯面积不能太大的情况下，L1级高速缓存的容量不可能做得太大，L1缓存的容量单位一般为KB。 外部缓存（L2 Cache） CPU外部的高速缓存，外部缓存成本昂贵，所以Pentium 4 Willamette核心为外部缓存256K，但同样核心的赛扬4代只有128K。
6.多媒体指令集 为了提高计算机在多媒体、3D图形方面的应用能力，许多处理器指令集应运而生，其中最著名的三种便是Intel的MMX、SSE/SSE2和AMD的3D NOW！指令集。理论上这些指令对目前流行的图像处理、浮点运算、3D运算、视频处理、音频处理等诸多多媒体应用起到全面强化的作用。
7.制造工艺 早期的处理器都是使用0.5微米工艺制造出来的，随着CPU频率的增加，原有的工艺已无法满足产品的要求，这样便出现了0.35微米以及0.25微米工艺。制作工艺越精细意味着单位体积内集成的电子元件越多，而现在，采用0.18微米和0.13微米制造的处理器产品是市场上的主流，例如Northwood核心P4采用了0.13微米生产工艺。
而在2003年，Intel和AMD的CPU的制造工艺会达到0.09毫米。 8.电压（Vcore） CPU的工作电压指的也就是CPU正常工作所需的电压，与制作工艺及集成的晶体管数相关。
正常工作的电压越低，功耗越低，发热减少。CPU的发展方向，也是在保证性能的基础上，不断降低正常工作所需要的电压。
例如老核心Athlon XP的工作电压为1.75v，而新核心的Athlon XP其电压为1.65v 9.封装形式 所谓CPU封装是CPU生产过程中的最后一道工序，封装是采用特定的材料将CPU芯片或CPU模块固化在其中以防损坏的保护措施，一般必须在封装后CPU才能交付用户使用。CPU的封装方式取决于CPU安装形式和器件集成设计，从大的分类来看通常采用Socket插座进行安装的CPU使用PGA（栅格阵列）方式封装，而采用Slot x槽安装的CPU则全部采用SEC（单边接插盒）的形式封装。
现在还有PLGA(Plastic Land Grid Array)、OLGA(Organic Land Grid Array)等封装技术。由于市场竞争日益激烈，目前CPU封装技术的发展方向以节约成本为主。
10.整数单元和浮点单元 ALU—运算逻辑单元，这就是我们所说的“整数”单元。数学运算如加减乘除以及逻辑运算如“OR、AND、ASL、ROL”等指令都在逻辑运算单元中执行。
在多数的软件程序中，这些运算占了程序代码的绝大多数。 而浮点运算单元FPU(Floating Point Unit)主要负责浮点运算和高精度整数运算。
有些FPU还具有向量运算的功能，另外一些则有专门的向量处理单元。 整数处理能力是CPU运算速度最重要的体现，但浮点运算能力是关系到CPU的多媒体。
9.我想知道关于CPU最基础知识
CPU是Central Processing Unit的缩写，即中央处理器。
CPU发展至今，其中所集成的电子元件也越来越多，上万个晶体管构成了CPU的内部结构。那么这上百万个晶体管是如何工作的呢？看上去似乎很深奥，但归纳起来，CPU的内部结构可分为控制单元，逻辑单元和存储单元三大部分。
CPU的工作原理就象一个工厂对产品的加工过程：进入工厂的原料（指令），经过物资分配部门（控制单元）的调度分配，被送往生产线（逻辑运算单元），生产出成品（处理后的数据）后，再存储在仓库（存储器）中，最后等着拿到市场上去卖（交由应用程序使用）。 CPU是整个微机系统的核心，它往往是各种档次微机的代名词，CPU的性能大致上反映出微机的性能，因此它的性能指标十分重要。
CPU主要的性能指标有： 1.主频，倍频，外频：主频是CPU的时钟频率（CPU Clock Speed）即系统总线的工作频率。一般说来，主频越高，CPU的速度越快。
由于内部结构不同，并非所有的时钟频率相同的CPU的性能都一样。外频即系统总线的工作频率；倍频则是指CPU外频与主频相差的倍数。
三者关系是：主频=外频x倍频。 2.内存总线速度（Memory-Bus Speed）： 指CPU与二级（L2）高速缓存和内存之间的通信速度。
3.扩展总线速度（Expansion-Bus Speed）： 指安装在微机系统上的局部总线如VESA或PCI总线接口卡的工作速度。 4.工作电压（Supply Voltage）： 指CPU正常工作所需的电压。
早期CPU的工作电压一般为5V，随着CPU主频的提高，CPU工作电压有逐步下降的趋势，以解决发热过高的问题。 5.地址总线宽度：地址总线宽度决定了CPU可以访问的物理地址空间，对于486以上的微机系统，地址线的宽度为32位，最多可以直接访问4096 MB的物理空间。
6.数据总线宽度：数据总线宽度决定了CPU与二级高速缓存、内存以及输入/输出设备之间一次数据传输的信息量。 7.内置协处理器：含有内置协处理器的CPU，可以加快特定类型的数值计算，某些需要进行复杂计算的软件系统，如高版本的AUTO CAD就需要协处理器支持。
8.超标量：是指在一个时钟周期内CPU可以执行一条以上的指令。Pentium级以上CPU均具有超标量结构；而486以下的CPU属于低标量结构，即在这类CPU内执行一条指令至少需要一个或一个以上的时钟周期。
9.L1高速缓存即一级高速缓存：内置高速缓存可以提高CPU的运行效率，这也正是486DLC比386DX-40快的原因。内置的L1高速缓存的容量和结构对CPU的性能影响较大，这也正是一些公司力争加大L1级高速缓冲存储器容量的原因。
不过高速缓冲存储器均由静态RAM组成，结构较复杂，在CPU管芯面积不能太大的情况下，L1级高速缓存的容量不可能做得太大。 10.采用回写（Write Back）结构的高速缓存：它对读和写操作均有效，速度较快。
而采用写通（Write-through）结构的高速缓存，仅对读操作有效。更多看。
10.要弄懂CPU的基本工作原理需要什么样的基础知识
那看是什么型号的CPU了：中央处理器（英文Central ProcessingUnit,CPU）是一台计算机的运算核心和控制核心。
CPU、内部存储器和输入/输出设备是电子计算机三大核心部件。其功能主要是解释计算机指令以及处理计算机软件中的数据。
CPU由运算器、控制器和寄存器及实现它们之间联系的数据、控制及状态的总线构成。差不多所有的CPU的运作原理可分为四个阶段：提取（Fetch）、解码（Decode）、执行（Execute）和写回（Writeback）。
CPU从存储器或高速缓冲存储器中取出指令，放入指令寄存器，并对指令译码，并执行指令。所谓的计算机的可编程性主要是指对CPU的编程。
现在有的CPU把显卡芯片也集成进去了。
