电路符号(电工符号有哪些)
1.电工基础知识符号有哪些
电工基础知识符号
自动重合闸装置文字符号为 （ARD） 电容， 、电容器文字符号为 （C） 避雷器文字符号为 、（F） 、熔断器文字符号为 （FU） 发电机， 、电源文字符号为 （G） 指示灯， 、信号灯文字符号为 （HL） 、继电器，接触器的文字符号为（K） 、电流继电器文字符号为（KA） 、中间继电器文字符号为（KM） 、热继电器 ，温度继电器文字符号为（KH） 、时间继电器文字符号为（KT） 、电动机文字符号为（M） 、中性线文字符号为（N） 、电流表文字符号（PA） 、保护线文字符号（PE） 、保护中性线文字符号（PEN） 、电能表文字符号为（PJ） 、电压表文字符号为（PV） 、电力开关文字符号为（Q） 、断路器文字符号为（QF） 、刀开关文字符号为（QK） 、隔离开关文字符号为（QS） 、电阻器文字符号为（R） 、启辉器文字符号为（S） 、按钮文字符号为
(SB) 变压器文字符号为 、（T） 电流互感器文字符号为 、（TA） 电压互感器文字符号为 、（TV） 、变流器，整流器文字符号为（U） 、导线，母线文字符号为（W） 、端子板文字符号为（X） 、电磁铁文字符号为（YA） 、跳闸线圈，脱扣器文字符号为（YR）。
IEC 61636-1中规定，不是英文缩写，是字母含义组合
Q:Switching device for power circuit 电力回路开关设备
F: Protection device 保护设备
S:switching device for control circuit ,selector
W：可代表电缆和导体、母线
K：代表继电器
X：代表端子排
2.电路线路图的符号
电路图常见电器元件标识及符号 电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表（负荷监控仪） PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW 连接片 XB插头 XP插座 XS端子板 XT电线，电缆，母线 W直流母线 WB插接式（馈电）母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关，辅助开关 ST电压表切换开关 SV电流表切换开关 SA 整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC 电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE 光电池，热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM 发热器件（电加热） FH照明灯（发光器件） EL空气调节器 EV电加热器加热元件 EE感应线圈，电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器，变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC电路图常见电器元件标识及符号 电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表（负荷监控仪） PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW 连接片 XB插头 XP插座 XS端子板 XT电线，电缆，母线 W直流母线 WB插接式（馈电）母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关，辅助开关 ST电压表切换开关 SV电流表切换开关 SA 整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC 电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE 光电池，热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM 发热器件（电加热） FH照明灯（发光器件） EL空气调节器 EV电加热器加热元件 EE感应线圈，电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器，变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC电路图常见电器元件标识及符号 电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表（负荷监控仪） PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW 连接片 XB插头 XP插座 XS端子板 XT电线，电缆，母线 W直流母线 WB插接式（馈电）母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关，辅助开关 ST电压表切换开关 SV电流表切换开关 SA 整流器 U可控硅整流器 UR控制电路有电源的整流器 VC。
3.如何看懂电路符号啊
几种特殊电阻器的符号：
1. 热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。用 θ 或 t° 来表示温度。它的文字符号是“ RT ”。
2. 光敏电阻器符号，有两个斜向的箭头表示光线。它的文字符号是“ RL ”。
3. 压敏电阻器的符号，压敏电阻阻值是随电阻器两端所加的电压而变化的。用字符 U 表示电压。它的文字符号是“ RV ”。这三种电阻器实际上都是半导体器件，但习惯上仍把它们当作电阻器。
4. 特殊电阻器符号，是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。当温度超过 500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。文字符号是“ R F ”。
4.电路中这些符号都代表什么
Q代表热量，T代表交流电的周期，W代表功，E代表电动势，U代表电压，I为电流，P功率，R电阻，F频率，L是电感。
电路由电源、开关、连接导线和用电器四大部分组成。实际应用的电路都比较复杂，因此，为了便于分析电路的实质，通常用符号表示组成电路实际原件及其连接线，即画成所谓电路图。其中导线和辅助设备合称为中间环节。
扩展资料
欧姆定律：在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比，基本公式是I=U/R（电流=电压/电阻）
诺顿定理：任何由电压源与电阻构成的两端网络， 总可以等效为一个理想电流源与一个电阻的并联网络。
戴维宁定理：任何由电压源与电阻构成的两端网络， 总可以等效为一个理想电压源与一个电阻的串联网络。
电路或电路元件的功率定义为：【功率=电压*电流（P=I*V）】。
自然界里能量不会消灭，固有一定律【能量守恒定律】。
电路总功率=电路功率+各电路元件功率。例如：【电源（I*V）=电路（I*V）+ 各元件（I*V）】
在电路中的能量有时会变为热能或辐射能…等其他能量到空气中，这就是电路或电路元件会发热的原因，不会全部形成电能于电路中，有【总能量=电能+热能+辐射能+其他能量】。
参考资料来源：搜狗百科——电路
5.电气符号大全
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

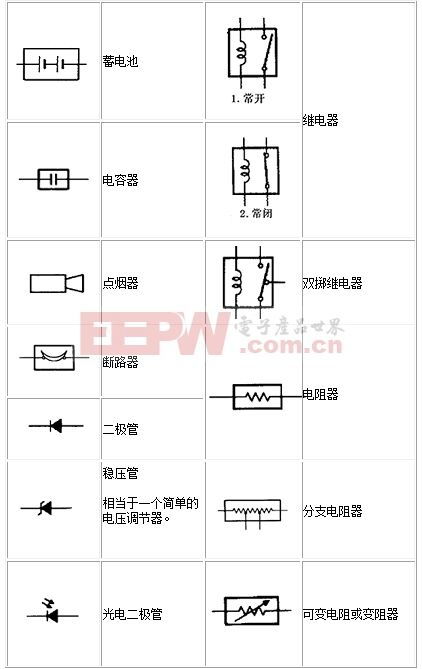

1、常用电气元件图形符号：
2、辅助文字符号
3、图形符号大全
6.电路图符号 最全的
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表（负荷监控仪） PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线，电缆，母线 W
直流母线 WB
插接式（馈电）母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关，辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE
发热器件（电加热） FH
照明灯（发光器件） EL
空气调节器 EV
电加热器加热元件 EE
感应线圈，电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器，变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池，热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
7.所有电气元件及符号
电桥 AB DQ。
晶体管放大器 AD DF。
集成电路放大器 AJ。
印刷电路板 AP。
抽屉柜 AT。
旋转变压器（测速发电机） TG CF。
电容器 C C。
发热器件 EH RJ。
照明灯 EL ZD。
空气调节器 EV。
过电压放电器件避雷器 F BL。
具有瞬时动作的限流保护器件 FA SX。
具有延时动作的限流保护器件 FR YX。
具有延时和瞬时动作的限流保护器件 FS YSX。
扩展资料：
传统的电气工程定义为用于创造产生电气与电子系统的有关学科的总和。此定义本十分宽泛，但随着科学技术的飞速发展。
21世纪的电气工程概念已经远远超出上述定义的范畴。斯坦福大学教授指出：当今电气工程涵盖了几乎所有与电子、光子有关的工程行为。
正是电子技术的巨大进步才推动了以计算机网络为基础的信息时代的到来，并将改变人类的生活工作模式等等。美国大学电气工程学科，又称电气工程系、电气工程与信息科学系、电气工程与计算机科学系等，主要以计算机和信息技术为研究方向和重点。
参考资料来源：百度百科-电气元件
8.电子元件符号
电子元器件基础知识（1）——电阻 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。
第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻 电子元器件基础知识（2）——电容 电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合， 旁路，滤波，调谐回路， 能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 电容器的型号命名方法 国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。 第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 电子元器件基础知识（3）——电感线圈 电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用L表示，单位有亨利（H）、毫亨利 （mH）、微亨利（uH）,1H=10^3mH=10^6uH。
电感的分类 按 电感形式 分类：固定电感、可变电感。 按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。 按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。
电感线圈的主要特性参数 1、电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R 线圈的Q值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
4、分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
电子元器件基础知识（4）——半导体器件 中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管（F<3MHz,Pc3MHz,Pc<1W）、D-低频大功率管（f1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表（负荷监控仪） PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线，电缆，母线 W 直流母线 WB 插接式（馈电）母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响。
