手画机械制图三视(机械制图三视图怎样区分)

1.机械制图三视图怎样区分

按照国家标准，通常三视图规定左上角为主视图，主视图右侧为左视图，主视图下方为俯视图。三个视图应严格对应，保证每一条线，每一个面乃至点在长宽高三方向严格对应。很多零件因为结构并不复杂，往往只使用2个视图，回转体零件经常只画一个表达侧面的主视图。而如果零件足够复杂，三视图还不足以表达清楚结构，还可以添加仰视图、右视图和后视图，形成6面投影结构，但图的位置摆放也是有严格要求的。此外，为了说明零件的具体结构，还经常在基本视图的基础上在周围添加局部放大图、局部视图、剖视图等。

简单讲，从位置和尺寸上可以区分三视图。通常主视图会选取表达信息较多的投影方向（当然也要看绘图者的习惯或者其他需要）

2.机械制图——三视图的位置关系及投影规律

三视图的位置关系和投影规律

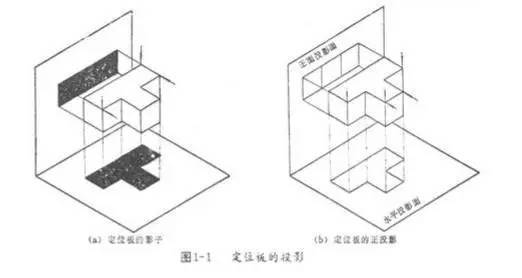

虽然在画三视图时取消了投影轴和投影间的连线，但是三个视图之间仍应保持第一篇中所述的各投影之间的位置关系和投影规律。如图6-1-2所示，三视图的位置关系为：俯视图在主视图的下方；左视图在主视图的右方。如果绘图时，按照这种位置配置视图，国家标准规定一律不标注视图的名称。

对照图6-1-2还可以看出：

主视图反映了物体上下、右右的位置关系，即反映了物体的高度和长度；

俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；

左视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。

由此可得出三视图之间的投影规律为：

主、俯视图—长对正；

主、左视图—高平齐；

俯、左视图—宽相等。

“长对正、高平齐、宽相等”是画图和看图必须遵循的最基本的投影规律。不仅整个物体的投影要符合这条规律，物体局部结构的投影亦必须符合这条规律。在应用这个投影规律作图时，要注意物体上、下、左、右、前、后六个部位与视图的关系（图6-1-2）。如俯视图的下面和左视图的右边都反映物体的前面，俯视图的上面和左视图的左边都反映物体的后面，也就是，靠近主视图的面是物体的后面，离开主视图的面是前面。因此在俯、左视图上量取宽度时，不但要注意量取的起点，还要注意量取的方向。

3.如何才能最快的学会画机械图?

这是一个老问题了，每个人回答的也不相同。今天有时间较详细的回答你的问题：

第一种办法：“按部就班的一步一步”学，学《画法几何/机械制图》这样学起来很慢但学的“扎实”。

第二种方法：边画边学，安装一个CAD软件（版本不要太高CAD2006就可以），学习了解相关的机械制图的要求，画法和标准。设置好图层/线形，然后找一些简单的“机械图形”开始动手照着画，不懂就问，勤画，机械制图最主要的就是“勤动手画“。除此之外没有再好的办法了！供你参考！
