1.电子技术基础知识
学习一门新课还是从基础的开始，相信你学电子并不是为了去开发什么高科技的产品，单从动手来说，先认识元器件，再尝试焊接一些简单的电路，电子小制作书上有很多；动手能力还是靠练习，书本上可以提供的只是一些规范性的东西。
<>是基础的基础，如果模拟电路的话学点微积分就差不多了。 如果学习理论知识，大概顺序是 《电路分析》--《模拟电子线路》-《数字电路》-《51单片机（51单片机主要供教学，实际应用不多）》 （至少我们大学里是这么开课的） 同时也应该学习一下电脑绘制电路图〈PROTEL99〉一个电子线路CAD的软件。
如果附近有大学的话，也可以去旁听一下 网站的话一般只有技术论坛或电路图站了，没有什么教学性的东西，有的话也应该是各高校的网站了。 我们教授说过，其实模拟电路并不难，多花点时间就好了，很遗憾。
大学生都很懒。惭愧 o（∩_∩）o 如果我的回答对您有帮助，记得采纳哦，感激不尽。
2.电子基础知识

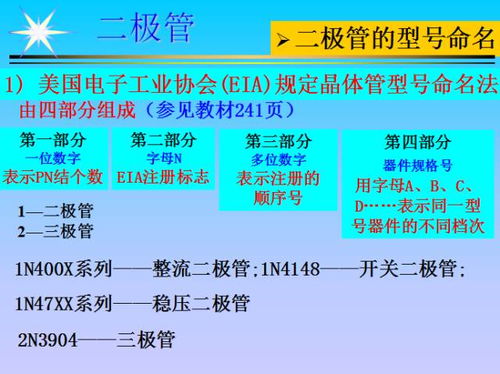

二极管既然是一个PN结，当然具有单向导电性。
Uon称为死区电压，通常硅管的死区电压约为0.5V，锗管约为0.1V。当外加正向电压低于死区电压时，外电场还不足以克服内电场对扩散运动的阻挡，正向电流几乎为零。
当外加正向电压超过死区电压后，内电场被大大削弱，正向电流增长很快，二极管处于正向导通状态。导通时二极管的正向压降变化不大，硅管约为0.6~0.8V，锗管约为0.2~0.3V。
温度上升，死区电压和正向压降均相应降低。UBR称为反向击穿电压，当外加反向电压低于UBR时，二极管处于反向截止区，反向电流几乎为零，但温度上升，反向电流会有增长。
当外加反向电压超过UBR后，反向电流突然增大，二极管失去单向导电性，这种现象称为击穿。普通二极管被击穿后，由于反向电流很大，一般会造成“热击穿”，不能恢复原来性能，也就是失效了。
二极管的应用范围很广，主要都是利用它的单向导电性，可用于整流、检波、限幅、元件保护以及在数字电路中用作开关元件等。
3.电子基础知识
高中知识会个大概 然后大学 高数1 电路 模拟 数字 得学学这是基础
只要你把那四科透了 你自然就入门 如果学明白了 你自己就没有办法的往里专了 把这些基础弄好 在对你这里的哪个方面完全感兴趣 旧可以专门研究哪方面 象电机与拖动 电力系统 自动控制
我给你具体介绍 （电气自动化）
{高数12 大学物理 工程数学（线性代数 概率论 ） 积分变换与复变函数}（这些是数学基础）
电路 模拟 数字 （这些是专业基础）
电机与拖动 自动控制原理 电力电子 供配电 （这些是重要专业课 ）
剩下是专业课（。。。。。。。。）
只要会了专业基础和重要专业课 剩下的你在工作赶到哪看哪了
这是我们大学学的东西 QQ137199454 老大分给我啊 我告诉你啊 我对这方面也感兴趣啊 我电力电子很好的 模拟数字也知道 二极管晶闸管 畅销管啥子的我都晓得了
4.电子电气类专业基础知识有哪些
电气自动化技术（专科）主要课程电路原理、计算机绘图技术、电力与拖动、自动控制原理、电力系统原理、电力电子技术、热力设备等。
供用电技术（专科）主要课程英语、高等数学、线性代数、电路原理、电力电子技术、微机原理及应用、电力系统、工业用电设备、电能计量及仪表等。应用电子技术（专科）主要课程英语、高等数学、大学物理、电路分析基础、微机原理及应用、电机与拖动、计算机控制、CAD电子测量、电视原理及维修等。
机电一体化技术（专科）主要课程机电传动设计、机械设计、工程力学、机械设计基础、机电一体化系统设计、机械制造技术原理、液压传动及控制、可编程控制器等。发电厂及电力系统（专科）主要课程电路原理、电力电子技术、自动控制、微机原理、电机学、电力系统分析、电力系统继电保护装置、电力系统自动化、发电厂变电站电气部分、高电压技术等。
5.电子基本知识
首先从电荷量说起 电荷量：电荷的多少叫做电荷量. 物体带电：电子的得失（转移），物体所带的电的多少是指物体带净电荷的多少. 摩擦起电：两个不同的物体互相摩擦，失去电子的带正电，获得电子的带负电. 感应起电：导体接近带电体，使导体靠近带电体的一端所带上的与带电物体相异的电荷，而另一端带上与带电体电荷相同的电. 可以通俗得讲.正电是因为物体失去了电子才有的。
而另一物体得到电子后，因为多出了电子，所以带负电.并不是有正电这种东西. 电荷之间可以互相排斥和吸引.这个大家熟悉吧.同种电荷互相排斥，异种互相吸引. 以上是有关电荷的最最最基础的内容.再深入一点点有 电荷之间的相互作用力啊，电场啊，场强啊，电场线啊等等内容. 下来是比较容易的恒定电流. 电流.（电流强度） 电荷的定向移动就产生了电流 要有电流的产生就需要有电压. 通过横截面的电荷量跟通过这些电荷量所用时间的比值叫电流. 所以就有了公式：I=q/t Q是电荷量，T是时间，I是电流. 电流单位是安培，符号A. 导体中一般都有电阻，所以 就有了I=U/R这条公式 I是电流，U是电压，R是电阻. 意思是：导体中的电流跟它两端的电压成正比，跟它的电阻成反比. 以上可以构成很基本的电路：电源加电线加用电器. 你通俗地认为电源可以产生U，电器可以有R，而电线可以传I.（只是通俗地说，不要当真） 复杂点还有串联和并联的电路之说. 我整理一下稍微严格点的理论： 1。自然界中存在带电物体 2。
可以用电荷Q（单位C，库伦）以及其在物体上的分布描述带电物体的电学性质。 3。
带电物体周围存在电场 4。大的带电物体可以分解为大量很小的带电物体（大小可忽略，称为点电荷） 5。
点电荷会在周围产生称为电场的物质，使得场中其它带电体受力（亦可以看作此带电体分成的点电荷受力叠加），不同点电荷产生的场在空间中可以叠加。（点电荷不在自身所在位置产生场） 6。
对电场中每一点，可以引入电场强度矢量E（单位N/C）的概念，点电荷Q在这一点受力为QE，不同点电荷在空间中产生场的叠加场场强E为各场场强矢量和。 7。
点电荷Q所产生电场的场强在空间中满足如下分布：大小等于kQ/r,r为此点到点电荷距离方向沿此点与点电荷连线，且若Q为正（带正电）则背向点电荷，反之则相反。 8。
场强大小、方向处处相同的，称为匀强电场 9。场强大小方向处处不随时间变化的电场称为静电场 10。
静电场中缓慢移动一个点电荷，移动一周，电场对点电荷作用力做功为0 11。与10等价的，静电场中任意两点间移动点电荷，做功大小与路径无关。
12。由于11，我们可以在静电场中任意点引入电势概念，使得任意两点1,2电势之差等于将单位点电荷（就是说带电量为1C）从1移动到2电场力做功，这样我们在任意两点间移动任意电荷所做的功就可以用点电荷电量Q乘以这两点电势差得到。
电势差又称为电压（实际并不尽然，不过在此我们不用考虑） 13。匀强电场E中任意相距l（考虑方向），连线与电场夹角a(0到180度之间)两点电势差为ELcosa，则任意移动点电荷Q电场力做功为QELcosa 14。
任意导体两端如果存在稳定电势差，导体中电子就会持续运动，并改变导体内部电荷分布，产生电流，稳定后（导体各处电荷分布稳定，导体各处电势稳定）引入电流大小I，表示导体任意横截面单位时间内穿过的电荷量（容易证明这个值不随横截面选取不同而变化）单位C/s，也写作A（安培）。 15。
实验表明，导体两端电势差U和导体稳定后电流I成正比，比例系数随温度变化，不过常常可以近似认为不变。比例系数称为电阻R，单位欧姆（即希腊字母中的omiga） 16。
将导体、电池等电源、电键（开关）用导线连接形成的通路（不一定闭合，如果在两头加上恒定电势差也可以）称为电路。电路中的导体称为电阻。
17。电路中，如果仅有电场，电子绕回路一周电场力做功为0，对外不输出能量，电子能量还会由于与其它原子碰撞损耗变为内能（热能）。
而电场中如果存在某些其它力（不具有电场力这种沿闭合回路做功为0的性质，如电池内部的一些力），就可以维持电子稳定的运动，而电子也将自身不断获得的能量不断传递给其它原子变为内能。单位正电荷沿回路移动一周，其它力做的功称为回路电动势。
18。电路中有两种基本连接方式，一种叫串联，是将各个电阻串联在一条导线上，电阻之间首尾相连，串联电阻电流相等；一种叫并联，是将各个电阻一起连接在两点间，导体肩并肩排列，并联电阻电压相等。
19。导线上任意两点间，可能串联了很多电阻，其中有些段可能还并联了电阻，使得导线在其中某些段分成了多个支路，但两点间干路电流与两点间电势差总是成正比，比例系数称为总电阻（或等效电阻）（证明、求法略，参考18） 20。
实验和理论表明，任意闭合回路中如果有电动势E，以及电阻r，则有电流I=E/r，注意此处公式与欧姆定律的异同。其中r可以分为电源电阻（称为内电阻，简称内阻）和其它电阻（称为外电阻），其它电阻取等效电阻。
6.我想学习电子基础知识,谁能提供一些简单易学的资料,在此感谢
电子元件基础知识 一 电阻器 电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。 1、电阻器的种类 电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，R代表电阻，T-碳膜，J-金属，X-线绕，是拼音的第一个字母。在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ型的。一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。 ？ ？ 电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？） 2、电阻器的标识 这些直接标注的电阻，在新买来的时候，很容易识别规格。可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。
所以在弯脚的时候，要特别注意。在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
而且，电阻器元件越做越小，直接标注的标记难以看清。因此，国际上惯用“色环标注法”。
事实上，“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。
有的是用4个色环表示，有的用5个。有区别么？是的。
4环电阻，一般是碳膜电阻，用3个色环来表示阻值，用1个色环表示误差。5环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环也是表示误差。
下表是色环电阻的颜色-数码对照表： 颜色 有效数字 乘数 允许偏差 黑色 0 10的0次方 棕色 1 10的1次方 +/- 1% 红色 2 10的2次方 +/- 2% 橙色 3 10的3次方 ----- 黄色 4 10的4次方 ----- 绿色 5 10的5次方 +/- 0.5% 蓝色 6 10的6次方 +/- 0.2% 紫色 7 10的7次方 +/- 0.1% 灰色 8 10的8次方 ----- 白色 9 10的9次方 +5~-20% 无色 ----- ----- +/- 20% 银色 ----- ----- +/- 10% 金色 ----- ----- +/- 5% 色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。不要怕，记住颜色和数码就行啦，其他的不用记。
有一个秘诀：面对一个色环电阻，找出金色或银色的一端，并将它朝下，从头开始读色环。例如第一环是棕色的，第二环是黑色的，第三环是红色的，第四环是金色的，那么它的电阻值是1、0，第三环是添零的个数，这个电阻添2个零，所以它的实际阻值是1000Ω，即1kΩ。
