模拟电路题型总结(模拟电路)

1.模拟电路基础知识

一、半导体器件包括半导体特性，半导体二极管，双极结性三极管，场效应三极管等。

导电性介于良导电体与绝缘体之间，利用半导体材料特殊电特性来完成特定功能的电子器件。二、放大电路的基本原理和分析方法：1.原理：单管共发射极放大电路；双极性三极管的三组态---共射 共基 共集；场效应管放大电路--共源极放大。

分压自偏压式共 源极放大，共漏极放大，多级放大，2方法 直流通路与交流通路；静态工作点的分析；微变等效电路法；图解法等等。三、放大电路的频率响应单管共射放大电路的频响--下限频率，上限频率和通频带频率失真波特图多级放大电路的频响四、功率放大互补对称功率放大电路—— OTL（省去输出变压器），OCL（实用电路）五、集成放大电路放大电路（amplification circuit）能够将一个微弱的交流小信号（叠加在直流工作点上），通过一个装置（核心为三极管、场效应管），得到一个波形相似（不失真），但幅值却大很多的交流大信号的输出。

实际的放大电路通常是由信号源、晶体三极管构成的放大器及负载组成。偏置电路，差分放大电路，中间级，输出级。

六、放大电路的反馈正反馈和负反馈负反馈：四组态——电压串联，电压并联，电流串联，电流并联负反馈。（注意输出电阻和输入电阻的改变）负反馈的分析：Af=1/F（深度负反馈时）七、模拟信号运算电路理想运放的特点（虚短虚地）；比例运放（反向比例运放，同向比例运放，差分比例运放）；求和电路（反向输入求和，同向输入求和）积分电路，微分电路；对数电路，指数电路；乘法电路，除法电路。

八、信号处理电路有源滤波器（ 低通LPF，高通HPF。带通BPF，带阻BEF）电压比较器（过零比较器，单限比较器，滞回比较器，双限比较器）九、波形发生电路正弦波振荡电路（条件，组成，分析步骤）RC正弦波振荡电路（RC串并联网络选频特性）LC 正弦波振荡电路 （LC并联网络选频特性电感三点式电容三点式）石英晶体振荡器非正弦波振荡器（矩形波，三角波，锯齿形发生器）十、直流电路单相整流电路滤波电路（电容滤波，电感滤波 ，复式滤波）倍压整流电路（二倍压整流电路，多倍压整压电路）串联型直流稳压电路是涉及连续函数形式模拟信号的电子电路，与之相对的是数字电路，后者通常只关注0和1两个逻辑电平。

“模拟”二字主要指电压（或电流）对于真实信号成比例的再现，它最初来源于希腊语词汇ανάλογος，意思是“成比例的。

2.求数电模电的一些实用知识 面试用

百度一下 模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式（C=εS/4πkd）。

（未知）3、最基本的如三极管曲线特性。（未知）4、描述反馈电路的概念，列举他们的应用。

（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈馈 的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。

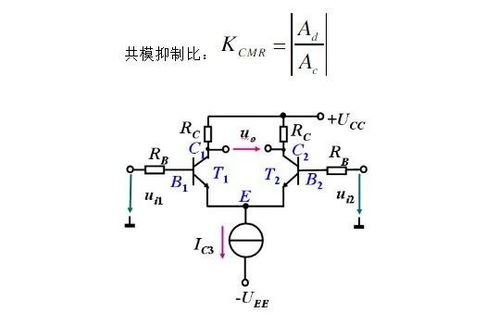

（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺 点，特别是广泛采用差分结构的原因。（未知）10、给出一差分电路，告诉其输出电压Y+和Y-，求共模分量和差模分量。

（未知）11、画差放的两个输入管。（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。（仕兰微电子）13、用运算放大器组成一个10倍的放大器。

（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。（Infineon笔试试题）15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电 压，要求绘制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤 波器。

当RC<16、有源滤波器和无源滤波器的原理及区别？（新太硬件）17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90)，当其通过低通、带通、高通滤波器后的信号表示方式。（未知）18、选择电阻时要考虑什么？（东信笔试题）19、在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单管你会用P管还是N管，为什么？（仕兰微电子）20、给出多个mos管组成的电路求5个点的电压。

（Infineon笔试试题）21、电压源、电流源是集成电路中经常用到的模块，请画出你知道的线路结构，简单描述其优缺点。（仕兰微电子）22、画电流偏置的产生电路，并解释。

（凹凸）23、史密斯特电路，求回差电压。（华为面试题）24、晶体振荡器，好像是给出振荡频率让你求周期（应该是单片机的，12分之一周期。

.） （华为面试题）25、LC正弦波振荡器有哪几种三点式振荡电路，分别画出其原理图。（仕兰微电子）26、VCO是什么，什么参数（压控振荡器？） （华为面试题）27、锁相环有哪几部分组成？（仕兰微电子）28、锁相环电路组成，振荡器（比如用D触发器如何搭）。

（未知）29、求锁相环的输出频率，给了一个锁相环的结构图。（未知）30、如果公司做高频电子的，可能还要RF知识，调频，鉴频鉴相之类，不一一列举。

（未知）31、一电源和一段传输线相连（长度为L，传输时间为T），画出终端处波形，考虑传输线无损耗。给出电源电压波形图，要求绘制终端波形图。

（未知）32、微波电路的匹配电阻。（未知）33、DAC和ADC的实现各有哪些方法？（仕兰微电子）34、A/D电路组成、工作原理。

（未知）35、实际工作所需要的一些技术知识（面试容易问到）。如电路的低功耗，稳定，高速如何 做到，调运放，布版图注意的地方等等，一般会针对简历上你所写做过的东西具体问，肯定会问得很细（所以别把什么都写上，精通之类的词也别用太多了），这个东西各个人就不一样了，不好说什么了。

（未知） _______________________________________________________________________ 数字电路1、同步电路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试） 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。

3、什么是。

3.模拟电路基础知识是什么

模电就是处理模拟电子信号的东西（连续变化的电子信号，就像温度的连续变化一样），其实说全面点，模电包括“低频电子”和“高频电子”，普通电子专业的模电教材是低频的，而高频有专门的教材。

初学者先学低频吧。

这个知识就太多了，因为信号是很复杂的，用到的东西当然多了。

其实放大就是模电里很核心的一块内容的，不要单纯地去理解“放大”，要按照用途来理解，比如阻抗变换等等。. 其实对于初学者，能把二极管、三极管的原理与电路弄清楚就OK了，再适当地接触下电容和电感，把它们的典型电路和原理弄清楚了，模电就学成了。

4.学习模拟电路之前要会什么基础知识

学习模拟电路之前要掌握的基础知识有：电路基础，信号与系统，复变函数。

电路基础

1.电压电流

电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则 i>0，反之i<0。 电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2.功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3.全电路欧姆定律：U=E-RI

4.负载大小的意义：电路的电流越大，负载越大。电路的电阻越大，负载越小。

5.电路的断路与短路

电路的断路处：I=0,U≠0 电路的短路处：U=0,I≠0 。

基尔霍夫定律 ：

1.几个概念：支路：是电路的一个分支。结点：三条（或三条以上）支路的联接点称为结点。回路：由支路构成的闭合路径称为回路。网孔：电路中无其他支路穿过的回路称为网孔。

2.基尔霍夫电流定律：

(1)定义：任一时刻，流入一个结点的电流的代数和为零。或者说：流入的电流等于流出的电流。

(2)表达式：i进总和=0 或： i进=i出

(3)可以推广到一个闭合面。

3.基尔霍夫电压定律

定义：经过任何一个闭合的路径，电压的升等于电压的降。或者说：在一个闭合的回路中，电压的代数和为零。或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念

(1)定义：某点的电位等于该点到电路参考点的电压。

(2)规定参考点的电位为零。称为接地。

(3)电压用符号U表示，电位用符号V表示

(4)两点间的电压等于两点的电位的差 。

(5)注意电源的简化画法。

信号与系统

信号与系统是大学本科层次的专业课，它的先修和基础课为高等数学、线性代数、概率论与数理统计、随机过程、矩阵论、电路分析基础、模拟电子线路、数学物理方程、高频电子线路、复变函数、大学物理。

学生应熟练地掌握本课程所讲述的基本概念、基本理论和基本分析方法，并利用这些经典理论分析、解释和计算信号、系统及其相互之间约束关系的问题。

复变函数

以复数作为自变量和因变量的函数就叫做复变函数 [1] ，而与之相关的理论就是复变函数论。解析函数是复变函数中一类具有解析性质的函数，复变函数论主要就是研究复数域上的解析函数，因此通常也称复变函数论为解析函数论。

5.电路基础知识

电路基础知识的应用 ──电路工作状态分析 河南省平顶山市卫东区田选学校 范俊奇 电路的基础知识包括，电路的组成，电路的状态，电路的连接关系等，是我们分析电路工作状态的基础。

只有能看懂电路，会正确判断电路的连接方式，才能进一步对电路进行分析和计算。 一、电路分析的基础知识 1.电路的组成 一个正确的电路应该有下列基本组成部分组成。

电源、用电器、开关和导线。电源起着把其他形式的能量转化为电能并提供电能的作用；导线起着连接电路元件和把电能输送给用电器的作用；开关控制电能的输送（电流的通断）；用电器将电能转化为其他形式的能量。

如果一个电路缺少了这四个基本组成部分中的一部分，这个电路就不能工作或错误或存在危险（短路）。 2.电路的三种状态 （1）通路：接通的电路。

特征：电路中有电流而且用电器正常工作。（2）开路：断开的电路。

特征：电路中无电流，用电器不能工作。（3）短路：定义：电源两端或用电器两端直接用导线连接起来（电流不经过用电器）。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。并联电路中，一旦一个支路发生短路，整个电路就短路了。

开路和通路是电路的常见状态，比如，电灯的亮和灭。而短路是错误的危险状态，是绝对应该避免的。

3.串联电路中的局部短路 在串联电路中，由于某种原因或实际需要，使电路中的某个用电器发生短路，而其它用电器仍然工作的电路。如图所示电路中，当开关S闭合时，L1发生短路，L2仍有电流通过，可以发光。

4.电路的连接方式 电路的串联和并联是初中阶段必须掌握的电学知识，是进行电路分析和计算的基础。 （1）电路连接方式的比较。

串 联 并 联 定 义 把元件首尾相连逐个顺次连接起来的电路 把元件首首尾尾并列的连接起来的电路 结构特征 电路中只有一条电流路径，没有分支。 电路中有分支（有分开的点和会合的点），电流路径至少有两条， 工作特征 各用电器相互影响，一处段开所有用电器都停止工作。

各支路中的用电器独立工作，互不影响。 开 关 作 用 控制整个电路 干路中的开关控制整个电路。

支路中的开关控制该支路。 电路图 实 例 装饰小彩灯、开关和用电器 家庭中各用电器、各盏路灯 （2）判断电路串联、并联的常用方法。

基于初中阶段的学习要求，仅介绍以下常用的判断方法，在实践中可选择适合自己的方法熟练掌握。 ①定义法：将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”。

观察各用电器，若“首→尾→首→尾”连接为串联；若“首→首”、“尾→尾”相连，为并联。 ②结构特征分析法：在有电路图或实物连接图的情况下，识别电路时，可沿着电流方向分析：电源正极→各用电器→电源负极。

若途中无节点（分叉点），电流沿着一条路径前进不分流，该电路中用电器是串联关系；若电路有节点，电流在某一处分开，在另一处又合在一起，这些用电器就是并联关系。 ③工作特征分析法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。

在看不到电路图或电路实物图情况下（如路灯、家庭电路），可根据用电器的工作特征判断连接情况。 二、应用举例 1.(09济宁)如图1所示电路中，当开关S1、S2均闭合后，说法正确的是（ ） A.L1、L2都能发光 B.L1、L2都不能发光 C.Ll能发光，L2不能发光 D.Ll不能发光，L2能发光 分析：当S1断开，S2闭合时，L1、L2是并联连接关系；当S1闭合时，L1发生短路。

因为是并联电路，一处发生短路，整个电路就处于短路状态，所以，L1、L2都不能发光，B正确。 2.(09兰州)如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ） 分析：在四个电路中，在A电路中，两盏电灯串联，开关S与一盏电灯并联，当开关闭合时，与开关并联的电灯就发生局部短路，所以，开关闭合后，只有一盏灯亮。

B电路中，是开关串联在电路中的串联电路，开关闭合后，电路是通路，所以，两盏串联的电灯都会发光，B正确。C电路中，没有电源，是一个电路基本组成部分都不完全的错误的电路。

D电路中，两盏灯并联，S闭合时，两灯都会发光，但一盏灯没有开关控制，它是不符合电路基本连接要求的。 3.(09成都)如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。

将插头插入插座，若只闭合开关S1，电吹风吹出的是____风；若将开关S1、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”） 分析：该装置中，吹风机和发热丝是并联连接关系，S1是干路开关，它一闭合，吹风机就开始工作，吹出冷风；只有当S1、S2同时闭合时，电热丝才能和吹风机同时工作，吹出热风。

所以，答案是：冷、热。 进一步分析：既然吹风机和发热丝是并联连接关系，为什么不给它们各安装一个开关分别控制呢？因为，电热丝是不能单独工作的。

若单独工作，产生的热量不能及时散发出去，吹风机的内部温度会很高，会烧坏吹风机的外壳，甚至带来危险。所以，这样设计，就可以避免电热丝的单独工作，使电吹风机既可以吹。

6.电路基础知识

网孔电流法，对于一个闭环来讲，绕这个环一圈电压和为零，就有I1R1+I2R2+。。。=0

结点电流法，对于一个结点来讲，有流入的电流就有流出的电流，即电流矢量和为零。

就有I1+I2+。。。。=0 回答者： coolday186 | 五级 | 2011-3-23 22:08

你说的是基尔霍定律吧？基尔霍夫定律分基尔霍夫电压定律（KCL）和基尔霍夫电流定律（KVL）两个，用他求电路中支路的电流的时候，要利用网孔结合KCL定律列电压方程，再利用结点结合KVL列电流方程，组成方程组求解

一个网孔就是一个回路，任瞬时在这个回路中先人为的规定一个绕行方向，回路中所有元件的端电压代数和为零（电压方向与绕行方向相同取正，反之取负），一个节点嘛，一般是指三叉及三叉以上的线路交点，任瞬时流入这个交点的电和流出这个交点的电流代数和为零，如是你规点流入电流为正，那么流出的就为负，节点也可以是一部分电路（假想用一个球面包住这部分电路成为一个节点） 回答者： sf133510 | 二级 | 2011-3-23 22:23

以假想网孔电流作变量列写和网孔个数相同的KVL方程， 联立求解求出网孔电流，进而通过网孔电流与支路电流的关系再求出支路电流，或者期望再求出其它电路变量，这就是网孔电流法。对于含有理想电流源，在不能将其转移成某个网孔电流时，可采取设其两端电压，来增加变量，进而增加方程。对于含有受控源的电路，其分析方法和步骤与只含独立源电路的分析完全相同，只是要将受控变量用待求的网孔电流变量表示作为辅助方程。此法优点：同一电路所需方程数目较支路电流法少，列写方程的规律易于掌握。缺点是不直观，有的网孔电流不能用电流表测试。

以独立节点的电位作为变量依KCL（连同欧姆定律）列写节点电位方程，求解出节点电位，进而求得各支路电流或欲求的其它电路变量，这就是节点电位法。此法优点是所需方程个数少于支路电流法，特别是节点少而支路多的电路用此法尤显方便，列写方程的规律易于掌握。 缺点是对于一般给出的电阻参数、电压源形式的电路求解方程工作量较大。

7.模拟电子电路

模拟电子电路不要看平时学的难，考试的时候考的很简单.我认为你要把这门课程学好的话当然不花个几个月是不行的，要是应付考试花一两天甚至几个小时都考的过60分，方案如下：

这个时候你说要把书来看一遍肯定是来不及，而且也没的必要.把最近几年的考试卷子一定要找到，这个就是你考试过的必要工具.找个对这个课学的可以的或者懂的到点点的，让他给你说哈哪道大题是对应哪一章的（这个时候先专攻大题，基本上大题所对应的章节是独立的，不会来个综合几章的考题），然后就靠你各个击破了.你去分析考试题时你会发现每年的考题都用那几个公式，基本上解题也是模式化，所以你每章认真吃透两三道考题就OK，这个时候不要为什么要那么做，只管是什么就行.

(1)放大器电路那章是重点，直流通路，交流通路，还有交流等效电路，共基、共射、共集放大器算电压增益，输入，输出电阻这些是重点花的时间要多点，最好找个人给你讲要快些.差不多2小时可以把这章的大题搞定.

(2)第二个重难点就是放大电路的反馈那章，考试知识点也很固定，基本就考判断正负反馈的方法，负反馈放大电路的放大倍数公式四种组态对放大性能对放大电路的影响反馈系数等.花1到2小时搞定.

(3)前面半导体器件介绍章节像二极管，三极管，场效应管这些东西都是基础，这部分应该先看，因为后面要用到这里的基础知识.也花不到好多时间.

(4)各种电压比较器的特点，门限电压的分析，基本运算电路的公式，矩形波和三角波电路的画法，直流稳定电源，差分放大电路，频率响应这些都很快1小时搞定了

(5)最后在考前半小时把填空题看一下，基本上都考几套卷子上的了

预祝你顺利通过
