吊装方案（1）：

设备吊装方案

一、 工程简介

广州某大学教学区是广州大学城建设项目校区二期房建配套机电安装工程（第一标段）的一个施工区域。该区域包括国际楼、医科楼、图书馆、综合楼、办公楼、大会堂、针灸楼、护理楼八栋单体建筑，总建筑面积18万六千平方米。具有工程规模大、单体建筑数目多、建筑面积广、同时作业的工作面大、施工质量要求和技术要求高、工期要求比较紧等特点。本方案编制时，施工现场 “三通一平”工作已基本就绪，地面已做硬底化。

本工程需机械吊装的主要有：施工机具，如剪板机、TMD法兰机制风管机等；施工材料，如镀锌卷板等；安装设备，如大型空调机、风机、给水设备等。

二、 吊装设备的选用

根据本工程特点，对本工程需要机械吊装的材料设备选取两种吊装方式进行吊装。一种是汽车吊，汽车吊的优点是转移迅速，机动灵活，对路面破坏小，但起吊时，务必将支脚落地，不能负载行驶，且对工作场地要求较高，务必平整、压实，以保证操作平稳安全；一种是塔吊，塔吊的优点是起吊高度大，有效工作范围广，但转移不方便，机动灵活型差。两种吊装设备互补使用，完全能够实现本工程的吊装任务。

三、 吊装方法的确定及技术措施

1、施工方法的确定

根据实际吊装的本体参数、结构特点和施工现场的条件，采用不一样的吊装设备和方法，一般高层材料设备的吊装采用塔吊吊装，对于低层需机械吊装的材料设备，中小型的可采用一台汽车吊吊装，大型的可采用两台汽车吊相互配合辅助进行吊装。

2、设备吊点确定和吊耳选型与安装

设备本体上有设备吊装吊耳的可采用其自带的吊耳，设备本体上无安装吊耳的根据现场设备吊装的要求，按照有关规范选取制作安装设备的吊耳。吊耳制作时一般应选用与本体相一致的材料，并做好材料的检验工作。

3、吊梁设计校核及吊索具计算选型

在吊装设备之前，务必先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选取适宜的吊装机械。在吊索具选取时，要透过具体的计算公式，对照各种型号钢丝绳的允许应力，方可确定下来。在计算时要思考拆减系数、不均衡系数、动载系数和安全系数等。

4、卷扬机拖排滑移递送方法

在吊装过程中，一般采用卷扬机牵引拖排滑移递送的方法。这种方法需要设计一只钢拖排，前面设置一台牵引卷扬机。该方法对设备滑行道路要求较高，道路不仅仅要压实，而且还要平整。在操作过程中，对吊装的整体协调和操作配合要求协调一致，以保证吊装过程的连续性和稳定性

5、设备裙座加固措施

如果设备重量重，体积大，起吊时尾部裙座受力集中。为了防止吊装过程中裙座的变形，务必对裙座的底部采取加固措施，增加三角支撑架或十字支撑架，减少吊装时裙座的变形，以免影响设备的就位速度。

四、 吊装步骤

1、设备的进场、上排

在各项准备工作完全做好的状况下，就开始组织设备的进场、上排和吊装工作了。

2、吊装前的准备工作

设备在吊装前，务必做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查设备的吊耳是否贴合吊装要求。

3、吊装索具的系接

主要包括滑车挂上吊耳、电动卷扬机的拉力试验和方位调整、拖排牵引和拖尾系统的设置等。

4、试吊

试吊前检查确认；吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要资料；起吊放下进行多次试验，使各部分具有协调性和安全性；复查各部位的变化状况等。

5、吊装就位

由总指挥正式下令各副指挥，检查各岗位到岗待命状况，并检查各指挥信号系统是否正常；各岗位汇报准备状况，并用信号及时通知指挥台；正式起吊，使设备离开临时支座500―800mm时停止，并作进一步检查，各岗位应汇报状况是否正常；撤除设备支座及地面杂物，继续起吊。

6、吊装示例

现就一台自重32吨的设备吊装过程举例说明，其吊装过程可分为两步：

第一步:设备的吊装。将设备从地面吊至7。800m楼面。

为了充分利用设备自带的吊耳，减少其它辅助工作保证设备的吊装安全及满足施工进度要求，该设备采用2台90吨的汽车吊相互配合进行整机吊装。思考到设备的外形尺寸大而且采用整机吊装，因此要求在二楼土建外墙预留一个设备吊装孔，透过此土建预留孔及利用地面设置的2台90吨的汽车将设备吊至二楼面，然后采用滚杠水平运输方法将制冷设备转移走。具体吊运程序如下：

1) 清理吊装现场障碍物并做好维护；

2) 准备吊装设备及机具并在土建预留孔顶部安装固定手动葫芦；

3) 设备运至吊装现场并拆除设备包装检查设备吊耳，同时对设备的棱角及重要部位进行保护；

4) 在吊装孔内侧设置手动葫芦和拆卸设备运输底排（因原设备运输底排不宜在狭窄的机房内使用）；

5) 将设备吊至离地20mm处进行试吊，检查吊机、吊具及吊耳是否正常；

6) 采用2台90吨的汽车吊双机抬吊，将设备吊至土建预留孔外侧；

7) 一台吊机松钩转由预先设置的手动葫芦接替；透过手动葫芦与吊机的配合将设备逐渐拉进建筑物内，同时使设备放置于水平运输轨道上设置的运输底排及滚杠上；

8) 将设备转移走重复以上步骤进行第二台设备的吊装；（

第二步：设备的就位。设备在楼面平移就位。

设备吊至楼面后须迅速将设备转移走，以便带给吊装场地进行下一台设备的吊装。由于设备就位于7。800米的楼面，已不可能采用吊机等大型机械化设备进行设备的安装就位，思考到设备的自重体积较大务必在设备底部敷设轨道以便进行设备的就位安装。根据此吊装思路及现场土建的实际状况，选取沿设备安装位置方向采用槽钢或道轨铺设水平运输轨道，在轨道与设备底座间设置无缝钢管作滚杠，利用建筑结构柱及设备基础作锚点，同时设置电动卷扬机及导向滑轮，透过启动卷扬机把设备水平牵引到设备基础上，然后采用千斤顶将设备抬升撤除运输底座及滚杠最终完成设备就位。设备就位安装程序如下：

1、清理施工现场及沿B轴线敷设轨道；

2、利用结构柱及设备基础设置牵引锚点；

3、在设备底座与水平运输轨道间设置运输底排及滚杠；

4、将电动卷扬机与设备可靠连接（拴节点最好选取吊点，如有困难应选取设备的可受力点）

5、启动牵引机具将设备水平运输到设备基础上（牵引速度不易过快要保证设备平稳前进）；

6、透过千斤顶将设备安装就位并拆除施工机具（制冷机应由远到近逐台安装，设备平移过程见下图）。

五、 注意事项

1、装指挥系统是设备吊装最主要的核心，也是吊装成败的关键。因此，应成立吊装领导小组，为吊装制定完善和高效的指挥操作系统，绘制现场吊装岗位设置平面图，实行定机、定人、定岗、定职责，使整个吊装过程有条不紊地顺利进行。

2、作为一次大型设备的吊装作业，务必制定一套严格的行之有效的管理方法，让在场的每一位工作人员都很清楚自我的职责，以保证一次吊装成功。

3、施工现场使用吊车作业时严格执行“十不吊”的原则，即“重量不明不吊、吃土不清不吊、信号不清不吊、有起无落不吊、吊物不清不吊、夜间无照明不吊、吊索不贴合规定不吊、吊物绑扎不牢固不吊、吊物上下有人不吊、六级风以上不吊”。

吊装方案（2）：

1。0 工程概况

1。1 工程简介

山东东明石化集团有限公司新建的100万吨/年延迟焦化装置中共有需要大型吊装机具进行吊装作业的焦碳塔（现场制安）2台、其它塔类设备11台、容器类设备35台、换热器67台、空冷器管束、焦炭塔框架、楼电梯间和其它钢框架、加热炉以及高空的梯子、平台、管线等（容器、换热器、空冷器管束因就位高度较高，设备本体体积大，常规吊车难以完成）。 根据设备的高度、外形尺寸和重量，建设单位统一安排大型吊装机具250吨履带吊车主吊。其中塔类设备及分段到货设备均采用250吨履带吊主吊，50吨汽车吊、50吨履带吊溜尾。本方案主要就分段或整体到货的大型塔器类设备进行叙述，焦碳塔、焦炭塔框架、楼电梯间吊装方案另行编制，其它设备和框架根据专业安装方案或者参考本方案执行。焦化装置塔器类设备分段参数及设备吊装吊耳设置详见附表。

1。2 工程特点

1。2。1 由于施工工期紧，思考到贴合HSE要求，塔的梯平栏、部分内件及附塔管线等皆于地面安装，后与塔体一齐吊装。

1。2。2 场地狭窄，设备倒运较多。另外，吊装场地土地疏松，这给250吨履带吊车的行走和站位增加了难度，务必对吊车行走路线和吊装作业现场进行地基处理。

1。2。3 施工季节跨越秋冬季，空中组焊对接吊装量大，务必做好秋季、冬季施工技术措施以确保安全、工期与质量。

1。2。4吊装作业位置密集，吊装难度较大。装置中最高、最重的设备为分馏塔，其规格为φ4800×59647×（14+3），总重达200t（含塔盘支撑件、部分劳动保护），分段组对。装置内需要现场分段组装的设备总共有8台。

1。2。5机械的投入和使用密度大。根据工期紧、作业强度大的实际状况，设备吊装需要采用2台250t履带吊、50t履带吊、50t汽车吊、25t汽车吊等大型吊装机具。

1。3 编制依据

1。3。1中国石化洛阳石油化工工程公司设计的100万吨/年延迟焦化装置图纸等及相关技术文件；

1。3。2《大型设备吊装工程施工工艺标准》 SH/T3515-2003；

1。3。3《石油化工工程起重施工规范》 SH/T3536-2002；

1。3。4《大型塔类设备吊装安全规程》 SY6279-1997

2。0 施工程序

施工工艺流程图如下：

3。0 主要施工方法

3。1施工准备

3。1。1参见《大型设备吊装施工平面图》，设备运至现场后，应沿着厂内道路运至设备的基础附近，在此处卸车后，按施工要求进行摆放。由于设备重，吨位大，因此要求吊车的站车位置、行走的位置，以及设备摆放位置的地面应平整压实，必要时铺上300mm厚的碎石渣或者δ30厚钢板，以防止出现地面下陷的现象。为了行车及吊装安全，施工场地应做相应地基处理，确保地基承载力满足吊装计算要求，且不小于20t/m2。

3。1。2 塔类设备到货后摆放在钢鞍座上，安装好梯平栏、塔内件及有关附塔管线，并焊接管轴式吊耳。以上安装以不影响吊装为前提（即可能防碍钢丝绳旋转或可能碰臂杆的平台悬臂梁等暂不安装）。另外，由于施工场地狭窄，为了吊装安全，吊车站位处周围的影响吊车机身旋回的钢结构（2#管桥等）暂时不能安装，待设备就位后再安装。具体要求以技术员的现场交底为准。这对钢结构、工艺管道安装造成必须的影响。

3。1。3 液化石油气脱硫抽提塔（T1301）、干气脱硫塔（T1302）等设备焊接的主吊耳和溜尾吊

耳均需在焊接完成后进行消除应力热处理。热处理过程以及要求执行质技监局锅发[ 1999 ] 154号《压力容器安全技术监察规程》等规范的要求。

3。1。4 在吊装前，相关技术人员对设备及基础组织验收，设备安装调整用垫铁按照规范要求摆放好，合格后方可进行吊装。

3。2 吊装过程控制

3。2。1 由于施工场地限制，设备运抵现场后不能一次运输到位进行摆放。在完成部分设备的吊装后，需用250t履带吊进行二次倒运。设备放置及倒运路线见平面图。

3。2。2 装置内塔类设备均在其顶端焊接吊耳以便挂绳吊装。吊耳具体设置在塔顶封头焊缝（或组对口）向下约500mm处。吊耳周围应无明显障碍物，使钢丝绳在吊装过程能顺利滑动。50吨汽车吊溜尾采取焊接溜尾吊耳进行挂钢丝绳的方式。

3。2。3 正式吊装时，250t履带吊和50t汽车吊按照要求站位于待吊设备附近的指定位置，系挂主吊绳及溜尾绳并预紧。吊装前的准备工作做好后，即可进行试吊。主吊车与溜尾吊车同时提升，使设备离地面200mm～300mm后，停止提升，检查设备的吊耳、主吊绳扣及溜尾绳扣的受力状况。

3。2。4 在确认吊车的站位无下陷及其它的异常状况后，撤除鞍座，继续起吊。250t履带吊边起钩边向溜尾方向转臂，使设备顶部逐渐上升，而50t汽车吊不升吊钩，只配合250吨履带吊转臂，使塔逐渐竖立。当塔完全直立后，50t汽车吊松钩脱绳，由250t履带吊将设备吊装就位。

3。2。5 摘除主吊系统：管式主吊耳采用设备就位后自动脱钩；板式主吊耳采用设备就位后吊篮载人摘除吊挂。

3。3 受力计算

3。3。1 作业基本参数及吊重计算

根据KOBELCO 250t履带吊车说明书中吊装参数，针对100万吨/年延迟焦化装置中塔器的直径、高度、重量等参数进行统筹思考，250吨履带吊使用64米，76。2米两种桅杆长度。 主要设备吊装参数详见附表一《100万吨/年延迟焦化装置主要大型设备吊装一览表》。 吊装时，就应选取无风或小风的时候吊装，以减小天气对吊装的影响。

3。3。2 吊耳的型式及选取

3。3。2。1管轴式主吊耳：对于重量大于20吨或高度大于20米的塔器类设备的吊装，主吊耳

选用管轴式吊耳，对称焊于设备顶端焊缝下500mm 处。

设备主管式吊耳的设置见附表二《塔类设备分段参数以及设备吊装吊耳设置一览表》；制作另见吊耳制作图。

3。3。2。2 板式主吊耳：对于重量不超过20吨的塔器或高度小于20米的塔器类设备的'吊装，吊装时主吊耳能够采用δ25mm的板式吊耳。设备主吊耳的设置详见附表二《塔类设备分段参数以及设备吊装吊耳设置一览表》；制作另见吊耳制作图。 3。3。2。3 溜尾吊耳

塔器吊装时不易溜尾，需要焊接δ25mm的板式吊耳以方便挂绳。溜尾吊耳设置于设备底部向上约1m处，并与主吊耳设置方位垂直。溜尾吊耳的设置状况详见附表二《塔类设备分段参数以及设备吊装吊耳设置一览表》；制作另见吊耳制作图。

3。3。2。4 为了保证吊耳焊接质量，吊耳焊后应进行渗透探伤确保无缺陷。 3。3。3平衡梁制作

思考吊装平衡，保护钢丝绳及吊装安全，需要制作专用的吊装平衡梁。根据设备的重量和外形尺寸，需要制作的平衡梁如下表：

为了保证平衡梁制作质量，焊后应进行渗透探伤确保无缺陷。 3。3。4 钢丝绳的计算 3。3。4。1 吊装计算重量

对于吊车吊装而言，其吊装计算重量G应为设备重量G。与吊具（吊钩、索具等）重量g。之和，而不需思考动载系数。也即：

G=G。+g。

250t履带吊吊钩及索具的重量约为g。=3t，因此最大的吊装计算重量为：

分馏塔（φ4800×（19。32m～34。28m）×（14+3））：G=54+3=57（t）；

根据《100万吨/年延迟焦化装置主要大型设备吊装一览表》，各段设备吊装选用相应的250t吊装参数，均能满足装置施工要求。

3。3。4。2绳角计算

吊耳管底到设备顶部焊缝处高度约为500mm，30米绳扣缠2圈4股为7。5米，设备直径为4。8米，思考吊耳长度，钢丝绳与吊耳接触处到设备中心线距离约为2。5米，则主绳仰角α=Arccos2。5/（7。5－0。5）=70。60。

3。3。4。3 主吊绳计算

选绳型为φ43－6×37+1，σb=170Kg/mm2，其单根破断拉力P=97。1吨，一对30米长绳扣。每根绳扣缠2圈4股。安全系数K安=97。1×4×1。5×Sin70。60/55=10。7＞6，安全。

3。3。4。4 溜尾绳计算

溜尾绳用φ36。5－6×37+1，σb=170Kg/mm2，12米长一对，其单根破断拉力P破=70。2吨，溜尾处最大受力约35吨，按静载荷处理，每根双股用卸扣挂于溜尾吊耳上，安全系数K安=70。2×2×1。5/35=6。02＞6，安全。

3。3。5 验证空间透过性

吊装净高及净空核算采用AutoCAD进行绘制计算，以臂杆中心与设备壁板的水平净距不应小于1。3m（1。1米为臂杆半径，0。2米为安全间距）为准。详见附图焦化分馏塔（T1201）等吊装空间透过性模拟图。

4。0 质量、HSE保证措施

4。1质量保证措施

4。1。1 根据方案向吊装施工人员做详细技术交底，使他们熟悉方案，并能严格按方案进行施工。

4。1。2 吊装前对主吊、溜尾机具、索具和设备认真检查、维护，确保其工况良好。

4。1。3设立吊装警戒区，起重施工人员到位，与吊装无关人员不得进入警戒区。吊索捆绑仔细，不与尖锐棱角接触，实在无法避免时应采取垫胶皮、木块等保护措施，无叠绳现象。

4。1。4吊车装设备就位时以点动为主。施工过程中一人总指挥，多人监控。实行吊装令签发制度，吊装令上的全部人员各自完成自我职责范围内的检查，各有关人员签字确认后方可起

4。1。5吊装场地（吊车站位行走路线等）务必平整夯实，以防地基下陷而发生事故。

4。1。6 吊装前增加临时质量保证措施，如在运动件上涂抹黄油等。吊耳焊接须由持证焊工按施焊工艺要求施焊，焊缝均由专职质检员检验合格，并做渗透探伤。

4。1。7 为了防止设备吊装时变形，保证设备椭圆度，在分段设备顶端组对口处应用钢管（φ168×7）、连接板（δ20）“米”字支撑进行加强。

4。1。8 吊装前必须严格检查，确认无误后，进行试吊，试吊高度为200～300mm，经检查合格后方可正式起吊。重物提升过程中应均匀平稳，落下时应低速轻放。

4。2 健康、安全、环保（HSE）管理措施

4。2。1 吊装时应设置警戒线，用醒目标志划出吊装作业区，无关人员严禁入内。

4。2。2 吊装施工人员有明确分工，集中精力，听从指挥。没有命令，任何人不得擅离岗位。吊装过程中，现场施工人员坚决服从吊装总指挥的安排。

4。2。3 吊装时，现场施工人员不得在工件下方、受力索具附近或其它有危险的地方停留。

4。2。4 严禁在风力五级或五级以上进行作业。

4。2。5 钢丝绳、跑绳等索具严禁和电焊靶线等带电物体接触，务必交叉时应有妥善的保护措施，如保证电焊靶线与钢丝绳间距足够，否则中间应有胶皮等绝缘物体隔离。

4。2。6吊装过程中，设备底部应系上拖拉绳，控制设备的摆动，以免吊车和其它物体相碰。

4。2。7 吊装现场应配备电工、钳工等协助工种，以备急需。

4。2。8 吊装前对机具和设备认真维护、检查，确保其工况良好。钢丝绳、跑绳等在吊装前应仔细检查，确认合格后方可使用。

4。2。9 施工产生的垃圾、废料应定点堆放，定期清理。高空施工产生的垃圾不得直接扔下，采用编织袋或其它密闭容器盛装，用绳索或吊车将其放下。

4。2。10 现场应礼貌施工，材料或半成品堆放整齐。下班前及时清理场地，做到干净有序。 5。0 劳动力需用计划

吊装方案（3）：

吊装方案的主要资料

（1）工程概况：包括工程的规模、地点、施工季节、业主、设计者；现场环境条件、现场平面布置；设备的工艺作用、工艺特点、特性、几何形状、尺寸、重量、重心等；机具状况、工人技术状况；执行的国家法律、法规、规范、标标准等，要个性注意规范中的强制性条文；整个方案中的所有原始数据。

（2）按方案选取的原则、步骤，进行比较、选取，并得出结论，确定采用的方案。

（3）针对已确定的方案进行工艺分析和计算，在工艺分析和计算的基础上进行工艺布置。进行此项工作时应个性注意对安全性的分析和安全措施的可靠性分析。

（4）详细绘制吊装施工平面布置图和立面布置图，图中还应个性注意警戒区的设置。

（5）施工步骤与工艺岗位分工。

（6）工艺计算：包括受力分析与计算、机具选取、被吊设备（构件）校核等。

（7）安全技术措施务必具体、明确，吊装工程安全操作规程中与方案有关的部分也就应列入。

（8）编制进度计划。

（9）资源计划：包括人力、机具、材料计划等。

（10）成本核算：务必对安全或进度均贴合要求的施工方案进行最低成本核算，选取成本较低的吊装方法。

吊装方案

吊装方案（一）

一、工程概况：

“尚品天城广场”1-2#楼是由沈阳永嘉特置业有限公司开发的高档住宅楼，位于沈阳市大东区八王寺街附近，总建筑面积23194.24平方米，条形基础、框剪结构。主体分别为2层、18层和19层。

二、在加强施工组织和现场管理方面应采取如下措施：

1、起重吊装作业前，实地考察吊装现场，与主要操作人员制定出切实可行的吊装方法和安技措施，保证作业安全，避免盲目施工在施工前要将起重吊装方案向操作人员交底。吊装施工方案、交底内容应包括人员配置、起重机械的选择、吊装技术方法、起重运行路线、构件的平面布置、运输、堆放、施工安技措施等。

2、严格执行安全技术措施。

3、清除吊装环境因素的不利影响。对工作环境产生不利影响较大的因素主要有：（1）电气线路危害；（2）风力危害；（3）场地的不影响，如场地不平、有水泥、地坑等；（4）高温环境；（5）场地存在有毒有害、易燃易爆物资。以上主要危险因素都可能引发事故。

三、起重吊装安全作业基本要点

1、搞好作业前准备。作业前准备内容为：（1）准备并检查起吊用和防护设施；（2）准备辅助用具；（3）确定并清理落物地点，力求平整、宽敞。

2、提高捆绑技术。捆绑要点为（1）捆绑构件和设备之前，应根据形状和重心位置确定好绑扎点；（2）捆绑重物应考虑起吊时吊索间的中收夹角以60-90○为宜，如大于100○应采取防止滑钩的措施；（3）捆绑有棱角的物体时，应垫以木板、轮胎、麻袋、草袋等，以免钢丝绳受到操作；（4）捆绑重物应考虑吊物拆除是否简便以防压往或压环吊索；（5）起吊各种零散件，需采取与其相适应的夹具，以保证吊运平稳；（6）防止歪拉斜吊。

3、指挥信号准确化，起草吊装指挥信号必须按规定的标准进行联络，特别是起重机司机，一定要对指挥信号、吊挂形态、运行通道、起落空间克认后方准进行操作。

4、选择安全位置：起重吊运过程中，由于吊物的冲击、摇摆、跨越作业区，因此，必须根据作业区的具体条件选择安全位置，以有效的预防起重伤害。

四、起重机司机“十不吊”

（1）超载或被吊物重量不清；

（2）指挥信号不明确；

（3）捆绑、吊挂不牢或不平衡可能引吊物滑动；

（4）被吊物上有人或浮置物；

（5）结构或零部件有影响安全工作的缺陷或操作；

（6）遇有拉力不表的埋置物件；

（7）工作场地昏暗，无法看清场地、被吊物情况和指挥信号；

（8）重物棱角处与捆绑钢丝绳之间未加衬垫；

（9）否拉斜吊重物；

（10）易燃易爆物体。

五、起重机械的安全使用：

1、司机和指挥人员必须经过专门培训并经有关部门颁发合格证后方准上岗作业；

2、操作人员对构件重要进行核定，起吊连接在固定件上的构件或地下不明重量的构件，及与地面构结的构件，必须采取技术措施后在起吊；

3、起重机与架空输电导线的安全距离（M）

输电导线电压（KV）1以下1-1520-4060-110220

允许沿输电导线垂直方向最近距离1.53456

允许沿输电导线水直方向最近距离11.5246

4、起重机操作人员在操作时，精神要集中，一般情况下起重机司机设二人，一个人在机上进行操作，一个人在机车周围进行监护。

5、起重机使用的钢丝绳，其结构、规格、强度要符合机型的要求。

6、起重机在吊重自由下降时，因重力的作用对起重机产生大的冲击力，会造成机车的失稳倾翻，所以非重力下降式起重机不能带载自由下降。

六、卡环的使用：

1、卡环必须是锻造的，一般用20号钢锻造后经过热处理而制成。不准使用铸造的和补焊的卡环。

2、在使用时不得超过规定的荷载，不准横向使卡环受力，以免卡环变形造成钢丝绳滑脱。

3、构件吊装完毕，摘除卡环时，不准从高处往下抛扔，以防止卡环碰撞变形和损伤裂纹。

4、使用中应经常查，如发现严重磨损变形或疲劳裂纹时，应时更换。

七、绳卡的使用：

1、卡子的大小要适合钢丝绳的粗细，U型环的内侧净距要比钢丝绳直径大1—3mm，净距太大不易卡紧绳子。

2、使用钢丝绳卡子时，一定把U型螺栓拧紧，直到钢丝绳被压扁三分之一左右为止。由于钢丝绳在受力后产生变形，绳卡的钢丝绳在受力后要进行第二次拧紧，以保证接头的牢靠。

3、绳止在使用后要检查螺栓丝扣有否损坏。暂不使用，要涂上防锈油存放在干燥处。

八、吊钩的使用：

1、吊钩必须用整块负材锻制，不准用铸造的，表面应光滑，不得有裂纹、刻痕、剥裂、钝角等缺陷；更不准进行补焊修理。

2、不准用焊接钩、钢筋钩。

3、使用中吊钩不准硬别或歪扭。以免吊钩变形或脱落。

4、吊钩应注有载重能力并不准自由下滑。

5、必须设有防止脱钩的吊钩保险装置。

6、经常检查钩体查钩体是否有裂纹、变形和磨损等情况，出现上述情况必须马上更换。

九、钢丝绳的使用：

1、钢丝绳不得造成绳环的扭结；

2、钢丝绳使用中不准超负荷，不得有脱钩和扭曲，吊钩时在棱角处要加垫。

3、钢丝绳穿浇滑轮时，其滑轮边缘不得有破损和裂口。

4、钢丝绳禁止与带电金属接触。

5、钢丝绳在卷筒上缠绕时要逐圈排列整齐，不准错叠或义缝。

6、起重吊装作业中，严格遵守钢丝绳报废更新标准GB6067-85规定。

吊装方案（二）

一、编制依据

（1）《建筑地基基础设计规范》（GB50007）；

（2）《建筑桩基技术规范》（JGJ94）；

（3）《混凝土结构设计规范》（GB50010）；

（4）《钢结构设计规范》（GB50017）；

（5）《起重机使用说明书》；

（6）《龙门架及井架物料提升机安全技术规范》（JGJ88）；

（7）《塔式起重机安全规程》（GB5144）；

（8）《塔式起重机操作使用规程》（ZBJ80012）；

（9）《建筑卷扬机安全规程》（GB13329）；

（10）《施工升降机安全规则》（GB10055）；

（11）《建筑施工安全检查标准》（JGJ59）；

（12）《工程建设重大事故报告和调查程序规定》；

（13）《建筑施工手册》（第四版）（中国建筑工业出版社出版）；

（14）建（构）筑物设计文件、地质报告；

（15）地下、管线，周边建筑物等情况调查报告；

（16）本工程施工组织总设计及相关文件；

（17）常州市东方西路（青龙西路-青洋路）1号桥施工图（变更）；

（18）常州市东方西路（青龙西路-青洋路）2号桥施工图（变更）；

（19）常州市东方西路（青龙西路-青洋路）3号桥施工图（变更）；

（20）常州市东方西路（青龙西路-青洋路）4号桥施工图（变更）；

（21）常州市东方西路（青龙西路-青洋路）5号桥施工图（变更）；

（22）常州市东方西路（青龙西路-青洋路）6号桥施工图（变更）；

（23）常州市东方西路（青龙西路-青洋路）7号桥施工图（变更）。

二、工程概况

按规划，东方西路工程自青龙西路开始，到青洋路结束，全长约3.2公里，道路红线宽度50米。主要相交道路有青龙西路、横塘河西路、横塘河东路、青洋路及规划道路。本路沟通青龙西路与青洋路，是城东青龙片区的一条东西向的主干道。沿线主要为农田和村庄，是未开发区域，该区域东西向交通需绕行城北干道或常戚路，绕行距离较长，很不经济，因此本路急需建设。

本工程一标段桩号起止点为K0+089.82~1+681.53，内容包括1.道路、桥梁、河道驳岸、雨水管道、供电管道、给水燃气土建，2.污水管道，3.通讯管道等。

本专项施工方案将主要针对混凝土结构的模板、钢筋、小型机械设备、各种管道装卸等采用起重吊装作业进行设计。

三、起重吊装作业安全技术措施

1、履带起重机使用安全技术措施

（1）、驾驶员必须持证上岗，熟悉起重机技术性能。执行规定的各项检查与保养后，方可启动发电机。注意各种仪表指示，认为正常后，才可开始工作。

（2）、开始工作前，应先试运转一次，检查各限位保险是否齐全正常，各机构的工作是否正常，制动器是否灵敏可靠，必要时应加以调整或维修。

（3）、起重机工作前检查距尾部的回转范围50cm内无障碍物。

（4）、起重机吊起满载荷重物时，应先吊起离地面20~50cm，检查起重机的稳定性，制动器的可靠性和绑扎的牢固性等，确认可靠后，才能继续起吊。

（5）、起重臂最大仰角不得超过制造厂规定。

（6）、起重机吊起重物时，应严格注意起吊重物的升降，不使起吊吊钩到达顶点。

（7）、起重机必须置于坚硬而水平的.地面上，如地面松软不平时，应采取措施整实平整。起吊时的一切动作要以缓慢速度进行，严禁同时进行两个动作。

（8）、起重机工作完毕后起重臂停在约45?处，离开作业面，停在坚硬可靠的地基上。然后将发电机熄火关闭电门，操纵杆推进空挡位置，制动器处于制动状态。冬季应将水箱、水套中的水放尽，水门打开。锁住驾驶室门窗后，驾驶员方可离开。

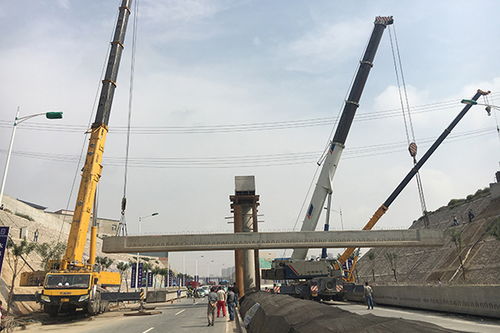

（9）、如遇重大构件必须使用两台起重机同时起吊时，构件的重量不得超过两台起重机允许起重量总和的3/4。绑扎时注意负荷的分配，每台起重机分担的负荷不得超过该机允许负荷的80%，以免任何一台负荷过大造成事故。在起吊时必须对两台机进行统一指挥，使两台机动作协调互相配合，在整个吊装过程中，两台起重机的吊钩滑车组都应基本保持垂直状态。起重机操作时必须由持有效指挥证的指挥工进行指挥。

2、汽车起重机械使用安全技术措施

（1）、不准载荷行驶或不放下支腿就起重。在不平整的场地工作前，应先平整场地，支腿伸出应在吊臂起升之前完成，支腿的收入应在吊臂放下搁稳之后进行。支腿下要垫硬木块，在支点不平的情况下，应加厚垫木调整高低，以保持机身水平。

（2）、起重工作完毕后，在行驶之前，必须将稳定器松开，四个支腿返回原位，起重臂靠在托架上时需垫50mm厚的橡胶块。吊钩挂在汽车前端时钢丝绳不要收得太紧。

（3）、工作中如遇故障，应按规定顺序查清原因予以排除，如本人不能排除，应及时报修。

（4）、操作前应检查距尾部迥转范围50cm内无障碍物。

（5）、操作中必须遵守“十不吊”等有关安全规定。

（6）、操作工必须持证上岗，指挥必须持证指挥。

四、起重吊装作业安全措施的管理

塔吊司机及指挥人员需经考核、持证上岗。信号指挥人员应有明显的标志，且不得兼任其它的工作。要执行“十不吊”的原则。

（1）被吊我重量超过机械性能允许范围不准吊；

（2）信号不清不准吊；

（3）吊物下方有人站立不准吊；

（4）吊物上站人不准吊；

（5）埋在地下物不准吊；

（6）斜拉斜牵物不准吊；

（7）散物捆扎不牢不准吊；

（8）零散物主（特别是小钢横板）不装容器不准吊；

（9）吊物重量不明，吊、索具不符合规定，立式构件、大模板不用卡环不准吊；

（10）六级以上强风、大雾天影响视力和大雨时不准吊。

塔机工作后应将吊钩起升到距起重臂最小距离不大于5m位置，并且吊钩上严禁勾挂重物。将各控制器拉到零位，拉下配电柜总闸。一定要将夹轨钳锁紧，保证塔机的稳定，切断现场塔机电源。

吊装方案（三）

起重吊装是指建筑工程中，采用相应的机械设备和设施来完成结构吊装和设施安装。其作业属于危险作业，作业环境复杂，技术难度大。按照国家相关行业标准，特制定本措施。

一、总要求

1、作业前应根据作业特点编制专项施工方案，并对参加作业人员进行方案和安全技术交底。

2、作业时周边应置警戒区域，设置醒目的警示村志，防止无关人员进入；特别危险处应设监护人员。

3、起重吊装作业大多数作业点都必须由专业技术人员作业；属于特种作业的人员必须按国家有关规定经专门安全作业培训，取得特种作业操作资格证书，方可上岗作业。

4、作业人员应现场作业条件选择安全的位置作业。要卷扬机与地滑轮穿越钢丝绳的区域，禁止人员站立和通行。

5、吊装过程必须设有专人指挥，其他人员必须服从指挥。起重指挥不能兼作其他工种。并应确保起重司机清晰准确和听到指挥信号。

6、作业过程必须遵守起重机“十不吊”原则。

7、被吊物的捆绑要求，按第一节塔式起重机中被吊物捆绑作业要求。

8、构件存放场地应该平整坚实。构件叠放用方木垫平，必须稳固，不准超高（一般不宜超过1.6m）。构件存放除设置垫木外，必要时要设置相应的支撑，提高其稳定性。禁止无关人员在堆放的构件中穿行，防止发生构件倒塌挤人事故。

9、在露天有六级以上大风或大雨、大雪、大雾等天气时，应停止起重吊装作业。

10、起重机作业时，起重臂和吊物下方严禁有人停留、工作或通过。重物吊运时，严禁人从上方通过。严禁用起重机载运人员。

11、经常使用的起重工具注意事项

⑴、手动倒链：操作人员应经培训合格，主方可上岗作业，吊物时应挂牢后慢慢拉动倒链，不得斜向拽拉。当一人拉不动时，应查明原因，禁止多人一齐猛拉。

⑵、手搬葫芦：操作人员应经培训合格，主方可上岗作业，使用前检查自锁夹钳装置的可靠性，当夹紧钢丝绳后，应能往复运动，否则禁止使用。

⑶、千斤顶：操作人员应经培训合格，主方可上岗作业，千斤顶置于平整坚实的地面上，并垫木板或钢板，防止地面沉陷。顶部与光滑物接触面应垫硬木防止滑动。开始操作应逐渐顶升，注意防止顶歪，始终保持重物的平衡。

二、龙门吊机

1、龙门吊的制作安装：

（1）严格按照龙门吊的装配图进行制作安装。

（2）龙门吊所用万能杆件的规格、数量、重量要符合标准。

（3）龙门吊拼装万能杆件柱墩时总的原则：

先低后高要记牢先直后横要斜撑

先外后内拼到顶先柱后梁设支架

2、龙门吊拼装的注意事项：

（1）注意立柱端头的三个孔眼及距离和四个孔眼及距离的方向钣与接点钣孔眼及距离的方向有关。

（2）注意接点板有斜拉和无斜拉的位置，方向的区别。

（3）注意立杆端头的上接点要待下一节立柱插入后，再上紧接点钣螺丝，不然就劳而无功。

（4）注意龙门吊在拼装时必须遵循原则和顺序施工。

（5）龙门吊在拼装前必须经技术人员设计计算，并复核无误，绘制草图，按图施工。

3、龙门吊在拼装时的安全注意事项：

（1）上架的拼装人员必须系上安全带，佩带安全帽。

（2）拼装人员的工具要拴好保险绳，以防掉下伤人。

（3）拼装前必须预先满铺好脚手板。

（4）所有螺栓、螺帽、垫圈必须装在箱内，放在脚手平台中间。

（5）架子上下必须设扶梯。

4、架梁安全质量措施

A、准备工作：

1、移梁使用的机具材料必须经过检验合格方可使用。卷扬机应实验性能良好，钢丝绳穿设正确，滑轮转动良好。

2、移梁搭设的滑道基地夯实，枕木均布，滑轨钉设牢固；

B、安全质量具体要求：

1、埋设地锚必须安全可靠、牢固。深度及夯填必须符合技术交底要求。

（1）锚应埋设在土质坚硬的地方；

（2）不得使用腐烂的木料作地锚，横木绑扎拉索处，钢丝绳要绑扎牢固。

（3）埋设地锚应经过计算，埋设后需进行试拉。

（4）地锚埋设后，应经过详细检查，才能正式使用。使用时要有专人负责看守，如发生变形，应立即采取措施加固。

2、卷扬机必须经过检验合格方可使用。

（1）、卷扬机的布置应注意下列几点：

①钢丝绳饶入卷筒的方向应与卷轴线垂直，这样能使钢丝绳排列整齐，不致斜绕和互相错叠挤压。

②在卷扬机正前方设置导向滑车至卷筒轴线的距离应不小于卷筒长度的15倍，即倾斜角不大于2°以免钢丝绳与导向滑车槽缘产生过分的磨损。

（2）、卷扬机的使用注意事项

①卷扬机必须有良好的接地和接零装置，接地电阻不得大于10欧姆。在一个供电网路上，接地和接零不得混用。

②卷扬机使用前要先空运转作空载正、反转实验5次，达到运转平稳无不正常响声；传动、制动机构灵活可靠；各紧固件及连接部位无松动现象；润滑良好，无漏油现象。

③钢丝绳的选用应符合原厂说明书规定。卷筒上的钢丝绳全部放出时应留有不少于3圈；钢丝绳的末端应固定可靠；卷筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的1.5倍。

④卷筒上的钢丝绳应排列整齐，如发现重叠或斜绕时，应停止重新排列。严禁在转动中用手、脚去拉、踩钢丝绳。⑤物件提升后，操作人员不得离开卷扬机。停电或休息时，必须将提升物降至地面。

（3）、禁止斜吊。这里讲的斜吊，是指所要起吊的重物不在起重机起重臂顶的正下方，因而当将捆绑重物的吊索挂上吊钩后，吊钩滑车组不与地面垂直，而与水平线成一个夹角。斜吊会造成超负荷及钢丝绳出槽，甚至造成拉断绳索。斜吊还会使重物在离开地面后发生快速摆动，可难碰伤人或其他物体。

（4）、应尽量避免满负荷行驶，如需作短距离负荷行驶，只能将构件吊离地面30cm左右，且要慢行，并将构件转至起重机的正前方，拉好溜绳，控制构件摆动。

（5）、绑扎构件的吊索需经过计算，绑扎方法应正确牢靠。所有起重工具应定期检查。

（6）、禁止在六级风的情况下进行吊装作业。

（7）、指挥人员应使用统一指挥信号，信号要明显、准确。起重机驾驶人员应听从指挥。

5、防止高处坠落措施

⑴、操作人员在进行高处作业时，必须正确使用安全带。安全带一般应高挂低用，即将安全带绳端的钩环挂于高处，而人在低处操作。

⑵、高处使用撬杠时，人要立稳，如附近有脚手架或已安装好构件，应一手扶住，一手操作。撬杠插进深度要适宜，如果撬动距离较大，则应逐步撬动，不宜急于求成。

⑶、雨天进行高处作业时，必须采取可靠的防滑措施。作业处和构件上有水、霜均应及时清除。台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完毕。

⑷、登高用梯子必须牢固。梯脚底部应坚实，不得垫高使用。梯子的上端应有固定措施。立梯工作角度以75°±5为宜，踏板上下间距以30cm为宜，不得有缺档。

⑸、梯子如需接长使用，必须有可靠的连接措施，且接头不得超过1处，连接后梯梁的强度，不应低于单梯梯梁的强度。

⑹、操作人员在脚手板上通行时，应思想集中，防止踏上挑头板。

⑺、梁构件安装时，必须搭设牢固可靠的操作台。需在梁上行走时，应设置护栏横杆或绳索。

6、防止高处落物伤人措施

（1）、地面操作人员必须戴安全帽。

⑵、高处操作人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢掷。

⑶、在高处用气割或电焊切割时，应采取措施，防止火花落下伤人。

⑷、地面操作人员，应尽量避免在高空作业的正下方停留或通过，也不得在龙门吊的起重臂或正在吊装的梁下停留或通过。

⑸、设置吊装禁区，禁止与吊装作业无关的人员入内。

三、相关注意事项

1、工地禁止使用未满18岁的少年工从事任何施工生产工作和其它工作，如在检查中发现使用将立即要求清退，并处使用单位5000元/人的罚款；

2、进入施工现场的各级施工人员须由各工区项目部人事教育部门进行安全技术培训，经考试合格后方可安排工作，未经培训上岗的一经发现将给予使用单位500元/人的处罚；

3、各工区须在施工场地进口、高处、水上作业等危险作业地点设置安全标语牌，配电间、炸药库等危险场所设置警示标志；

4、凡从事2米以上高处作业人员应按有关规定定期进行体格检查，凡患有心脏病、高血压、癫痫病、严重贫血、手脚有残疾、视力听觉有缺陷或其他不适合高处作业的人员，均不得从事高处作业，严禁酒后作业；

5、所有购置的安全带须符合GB6095-85《安全带》标准、安全网需符合（GB5725-5726）标准、安全帽须符合GB2811-89标准的要求，确保安全防护用品的质量；安全带应有试验合格标记，一般每隔6个月应进行一次负荷试验，静载试验可225公斤停5秒钟进行观察，或用120公斤在离地面2米高处冲击试验（试验过的安全带应当场报废）。安全网在使用前应按规定进行试验，合格后方可使用；

6、进入施工现场必须佩戴安全帽及相应的安全防护用品，高处作业必须戴安全带，水上作业必须穿救生衣，安全带应挂在作业人员上方的牢靠处，流动作业时，应随摘随挂；

7、作业前，应检查作业点走行和站立处的脚手板，临空处的栏杆或安全网，上下梯子，确认符合安全规定后方可进行作业，不合格的可拒绝高处施工，并通知工区项目部令其整改；

8、施工区域的风力为六级（包括六级）以上时，应停止高处作业和起重作业；

9、完善脚手平台、水上施工作业平台以及浮吊、浮体作业平台。施工平台要求使用木质脚手板满铺，浮吊、浮体临水侧、浮吊顶面作业平台安装栏杆，栏杆高度不小于1.2米，间距小于30cm。作业平台支架四周及平台必须挂好安全网，施工脚手四周设置密目防护网，保证人员、工具、配件不会坠落，防止物体坠落伤人，高处作业使用的料具，应用绳索捆扎牢靠，小型料具应放在工具袋内吊运，严禁抛掷，不使用时应放置在小工具箱内，以防坠落伤人和坠落伤害；

10、禁止在模板或构架上攀爬，严禁利用吊机、塔式吊机、提升爬斗等吊送人员；

11、搭设悬挂的梯子，其悬挂点和捆扎应牢固可靠，使用时应有人定期检查，发现异常及时处理；

12、高处、水上作业人员的衣着要灵便，决不可赤膊裸身，脚下要穿软底防滑鞋，决不能穿着拖鞋、硬底鞋和带钉易滑的靴鞋。操作时要严格遵守各项安全操作规程和劳动纪律；

13、高处、水上作业中所用的物料应堆放平稳，不可置放在临边或洞口附近，也不可妨碍通行和装卸。对作业中的走道、通道板和登高用具等，都应随时加以清扫干净。拆卸下来的物体、剩余材料和废料等都要加以清理和及时运走，不得任意乱置或向下丢弃。传递物件时不能抛掷。各施工作业场所内，凡有坠落可能的任何物料，都要一律先行撤除或者加以固定，以防跌落伤人；

14、施工过程中若发现高处、水上作业的安全设施有缺陷或隐患，务必及时报告并立即处理解决。对危及人身安全的隐患，应立即停止作业。所有安全防护设施和安全标志等，任何人都不得擅自移动和拆除。有些确因施工需要而暂拆除或移位的都要报经施工负责人审批后才能动手拆移，并在工作完毕后即行复原；

15、如遇需要搭设脚手板时，应搭设好后再作业，如工作需要临时拆除已搭好的脚手板或安全网时，完工后应及时恢复。

16、绑扎钢筋和安装钢筋骨架，必须搭设必要的脚手架和马道，搭设操作台、架和张挂安全网，保证作业人员在支架、脚手架或操作平台上操作，作业人员作业时必须按照要求佩带安全带；

17、尽可能避开双层作业或多层作业，当无法避免时采用脚手板对不同的作业面进行隔离。加强施工现场的封闭管理，在墩柱下安排值班人员加强了望，非作业人员不得进入施工现场；

18、要派专人检查支架连接插销，对拉螺栓及斜撑等是否松动，随时拧紧加固，支架和作业平台的稳定；

19、严禁在还没有固定牢靠的脚手架、模板上和不稳定的结构上行走和工作，必须通过时，应以骑马式的方式向前通过；

20、严禁乱拉、搭接电线，所有电器必须安装漏电保护器、电器开关、插座等设施应安装固定牢靠，并设防护罩防护人员触碰和漏电。禁止非专业人员进行电器作业；

21、钢筋加工及模板吊装等施工作业，应遵守相应的机械安全操作规程，钢筋加工及模板吊装等施工作业，必须遵守相应的机械安全操作规程。

22、吊装中使用的钢丝绳、麻绳、卡环等起吊用具，必须相互配套，并按照要求及时更换；

23、严格按照下发的各项工艺、规范进行吊装、钢筋、模板等的施工，出现问题必须按照现场技术人员的要求处理，未经同意，不得进入下步施工；

24、施工现场安全设施不到位或存在明显缺陷的，将不允许进入下一步施工；

25、各工区项目部必须按照相关规定认真检查落实各作业队的安全设施、安全行为，督促其按要求整改，并配合解决如吊装过程中用具的使用、安全设施的完善等问题，负责判定钢丝绳等吊装工具是否应该报废，并及时更换，

26.违反施工工艺、规范以及安全技术规程操作和本措施施工的，将按照指挥部的规定给予相关责任单位500-5000元的经济处罚。
