常见模具抛光的方法(常见模具抛光的方法)
1.常见模具抛光的方法有哪些

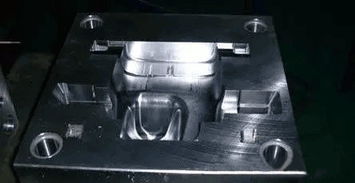

在模具行业中，我们经常会遇到模具的表面需要修复的地方，这时候我们就要对这个地方进行表面抛光处理了，抛光的话也要分什么情况，表面修复地方的程度而进行相应的处理，下面来介绍几种抛光方法：
1、磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加工。这种方法加工效率高，质量好，加工条件容易控制，工作条件好。采用合适的磨料，表面粗糙度可以达到Ra0.1μm。
2、机械抛光基本方法
在塑料模具加工中所说的抛光与其他行业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。它不仅对抛光本身有很高的要求并且对表面
平整度、光滑度以及几何精确度也有很高的标准。表面抛光一般只要求获得光亮的表面即可。镜面加工的标准分为四
级：AO=Ra0.008μm,A1=Ra0.016μm,A3=Ra0.032μm,A4=Ra0.063μm，由于电解抛光、流体抛光等方法很难精确
控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。
2.1机械抛光基本程序
要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。机械抛光的一般过程如下：
(1)粗抛 经铣、电火花、磨等工艺后的表面可以选择转速在35 000—40 000
rpm的旋转表面抛光机或超声波研磨机进行抛光。常用的方法有利用直径Φ3mm、WA #
400的轮子去除白色电火花层。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。一般的使用顺序为#180 ~ #240 ~ #320 ~
#400 ~ #600 ~ #800 ~ #1000。许多模具制造商为了节约时间而选择从#400开始。
(2)半精抛 半精抛主要使用砂纸和煤油。砂纸的号数依次为：#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~
#1500。实际上#1500砂纸只用适于淬硬的模具钢（52HRC以上），而不适用于预硬钢，因为这样可能会导致预硬钢件表面烧伤。
(3)精抛 精抛主要使用钻石研磨膏。若用抛光布轮混合钻石研磨粉或研磨膏进行研磨的话，则通常的研磨顺序是9μm(#1800)~
6μm(#3000)~3μm(#8000)。9μm的钻石研磨膏和抛光布轮可用来去除#1200和#1500号砂纸留下的发状磨痕。接着用粘毡和钻石研
磨膏进行抛光，顺序为1μm(#14000)~
1/2μm(#60000)~1/4μm(#100000)。 精度要求在1μm以上（包括1μm）的抛光工艺在模具加工车间中一个清洁的抛光室内即可进
行。若进行更加精密的抛光则必需一个绝对洁净的空间。灰尘、烟雾，头皮屑和口水沫都有可能报废数个小时工作后得到的高精密抛光表面。
2.模具抛光有哪些方法
模具抛光的方法主要有：
1.机械抛光
机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量 要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。
2.化学抛光
化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。化学抛光得到的表面粗糙度一般为数10μm。
3.电解抛光
电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。与化学抛光相比，可以消除阴极反应的影响，效果较好。
3.模具抛光有哪些方法
模具抛光的方法主要有：1.机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量 要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。2.化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。
化学抛光得到的表面粗糙度一般为数10μm。3.电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。
与化学抛光相比，可以消除阴极反应的影响，效果较好。
4.模具抛光的操作方法
模具抛光一般先使用粗的油石对机械加工的模具型腔表面进行粗的打磨，打磨去机加刀具的刀痕，然后再使用细的油石打磨去粗油石打磨的痕迹，然后再用细的砂纸对细油石打磨过的表面进行打磨，最后再使用抛光膏或研磨膏对模具的型腔表面进行最后的精抛光打磨，达到光亮如镜的效果。
虽然这种从粗到细的 抛光方式工序多。实际上并不慢，一道接一道的工序，将前面粗的加工纹路打磨掉，再进行下面的工序，不会返工，一次走下来就可以使模具的光洁度达到要求。
模具抛光有两个目的；一个是增加模具的光洁度，使模具出的产品的表面光洁、漂亮、美观，另一个是可以使模具很容易脱模，使塑料不被粘在模具上而脱不下来。
扩展资料：
用砂纸抛光应注意以下几点：
1、用砂纸抛光需要利用软的木棒或竹棒。在抛光圆面或球面时，使用软木棒可更好的配合圆面和球面的弧度。而较硬的木条像樱桃木，则更适用于平整表面的抛光。修整木条的末端使其能与钢件表面形状保持吻合，这样可以避免木条（或竹条）的锐角接触钢件表面而造成较深的划痕。
2、当换用不同型号的砂纸时，抛光方向应变换45°~ 90°，这样前一种型号砂纸抛光后留下的条纹阴影即可分辨出来。在换不同型号砂纸之前，必须用100%纯棉花沾取酒精之类的清洁液对抛光表面进行仔细的擦拭，因为一颗很小的沙砾留在表面都会毁坏接下去的整个抛光工作。
3、为了避免擦伤和烧伤工件表面，在用#1200和#1500砂纸进行抛光时必须特别小心。因而有必要加载一个轻载荷以及采用两步抛光法对表面进行抛光。用每一种型号的砂纸进行抛光时都应沿两个不同方向进行两次抛光，两个方向之间每次转动45°~ 90°。
参考资料来源：搜狗百科—模具抛光
5.模具抛光的有什么技巧与操作
模具抛光没有捷径可走，只有从粗到细，一道一道工序的进行，才能又快又好的抛光出合格的模具来。
模具在粗打磨抛光时，可以采用交叉方向打磨，这样可以比较快的打磨出平整的平面来。比较容易看出什么部位不平整，什么地方高了，什么地方低了，一目了然。待到精打磨时，就要顺着出模的方向进行打磨，使得打磨的纹路与出模方向一致，这样才有利于产品的脱模。
模具在打磨抛光时，不能省去前面的粗打磨工序，直接采用细的油石、砂纸、抛光膏打磨。这样容易使得表面留下起伏不平的波纹难以去除。因为，粗油石、砂纸、抛光膏的打磨效率要比细的抛光效率要高得多。
6.塑料模具中的抛光方法有哪几种
现在塑料日溢广泛应用，如日化用品和饮料包装容器等，外观的需要往往要求塑料模具型腔的表面达到镜面抛光的程度。
而生产光学镜片、镭射唱片等模具对表面粗糙度要求极高，因而对抛光性的要求也极高。抛光不仅增加工件的美观，而且能够改善材料表面的耐腐蚀性、耐磨性，还可以使模具拥有其它优点，如使塑料制品易于脱模，减少生产注塑周期等。
因而抛光在塑料模具制作过程中是很重要的一道工序。抛光方法目前常用的抛光方法有以下几种：1.1机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。1.2化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。
化学抛光得到的表面粗糙度一般为数10μm。1.3电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。
与化学抛光相比，可以消除阴极反应的影响，效果较好。电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra>1μm。
(2)微光平整阳极极化，表面光亮度提高，Ra。
7.塑胶模具抛光有哪几种方法
塑胶模具抛光有：机械抛光，化学抛光，电解抛光，超声波抛光，流体抛光以及磁研磨抛光等。
一.机械抛光机械抛光一般使用油石条，羊毛轮，砂纸等，以手工操作为主的一种抛光方法。利用切削，材料表面塑性变形去掉被抛光后的得到平面效果的抛光方法。
光学镜片模具最经常用到的一种模具抛光方法。二.化学抛光化学抛光最大的优点就是不需要用到很复杂的设备，就能模具抛光形式复杂的工件，同时能进行多个的工件进行抛光工作，效率高。
化学抛光最重要的材料就是抛光液的配合，最后能达到平滑的平面效果。三.电解抛光电解抛光跟前者化学抛光有共同的原理，双方都是靠选择性的溶解材料表面微小凸出部分，使表面得到平滑的效果。
华氏模具钢表示，比化学抛光较优的一点就是能消除阴极反应的影响，效果很好。一般电解过程分为两步，宏观整平以及微光整阳极极化。
四.超声波抛光超声波抛光是将工件放入磨料置于超声波场中，利用超声波的振荡作用，使磨料在工件表面磨削抛光的一种方式。使用超声波抛光最大的缺点就是工装制作以及安装比较困难，主要优点是体现在宏观力小，不会引起工件变形的现象.五.流体抛光流体抛光常用的方法有：流体动力研磨，磨料喷射加工以及流体动力研磨。
所采用的介质是在较低压力下流过性好的特殊化合物并掺上磨料而成。它是利用高速流动的液体以及所携带的磨粒冲刷工件表面达到抛光的目的。
六.磁研磨抛光磁研磨抛光这种抛光方式，主要优点是加工效率高，质量好，工作条件好。是利用了磁性磨料在磁场的作用下工作而形成磨料刷，对工件磨削加工。
