热处理加工方法(常用的热处理方法有哪几种)
1.常用的热处理方法有哪几种
1.退火 操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。 应用要点：1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火 。
2.正火 操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。 目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。
对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。 3.淬火 操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。
目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。 应用要点：1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。
4.回火 操作方法：将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。 目的：1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。
应用要点：1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。 5.调质 操作方法：淬火后高温回火称调质，即将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720度的温度下进行回火。
目的：1.改善切削加工性能，提高加工表面光洁程度；2.减小淬火时的变形和开裂；3.获得良好的综合力学性能。 应用要点：1.适用于淬透性较高的合金结构钢、合金工具钢和高速钢；2. 不仅可以作为各种较为重要结构的最后热处理，而且还可以作为某些紧密零件，如丝杠等的预先热处理，以减小变形。
6.时效 操作方法：将钢件加热到80~200度，保温5~20小时或更长时间，然后随炉取出在空气中冷却。 目的：1. 稳定钢件淬火后的组织，减小存放或使用期间的变形；2.减轻淬火以及磨削加工后的内应力，稳定形状和尺寸。
应用要点：1. 适用于经淬火后的各钢种；2.常用于要求形状不再发生变化的紧密工件，如紧密丝杠、测量工具、床身机箱等。 7.冷处理 操作方法：将淬火后的钢件，在低温介质（如干冰、液氮）中冷却到-60~-80度或更低，温度均匀一致后取出均温到室温。
目的：1.使淬火钢件内的残余奥氏体全部或大部转换为马氏体，从而提高钢件的硬度、强度、耐磨性和疲劳极限；2. 稳定钢的组织 ，以稳定钢件的形状和尺寸。 应用要点：1.钢件淬火后应立即进行冷处理，然后再经低温回火，以消除低温冷却时的内应力；2.冷处理主要适用于合金钢制的紧密刀具、量具和紧密零件。
8.火焰加热表面淬火 操作方法：用氧-乙炔混合气体燃烧的火焰，喷射到钢件表面上，快速加热，当达到淬火温度后立即喷水冷却。 目的：提高钢件表面硬度、耐磨性及疲劳强度，心部仍保持韧性状态。
应用要点：1.多用于中碳钢制件，一般淬透层深度为2~6mm;2.适用于单件或小批量生产的大型工件和需要局部淬火的工件。 9.感应加热表面淬火 操作方法：将钢件放入感应器中，使钢件表层产生感应电流，在极短的时间内加热到淬火温度，然后喷水冷却。
目的：提高钢件表面硬度、耐磨性及疲劳强度，心部保持韧性状态。 应用要点：1.多用于中碳钢和中堂合金结构钢制件；2. 由于肌肤效应，高频感应淬火淬透层一般为1~2mm，中频淬火一般为3~5mm，高频淬火一般大于10mm. 10.渗碳 操作方法：将钢件放入渗碳介质中，加热至900~950度并保温，使钢件便面获得一定浓度和深度的渗碳层。
目的：提高钢件表面硬度、耐磨性及疲劳强度，心部仍然保持韧性状态。 应用要点：1.用于含碳量为0.15%~0.25%的低碳钢和低合金钢制件，一般渗碳层深度为0.5~2.5mm;2.渗碳后必须进行淬火，使表面得到马氏体，才能实现渗碳的目的。
11.氮化 操作方法：利用在5..~600度时氨气分解出来的活性氮原子，使钢件表面被氮饱和，形成氮化层。 目的：提高钢件表面的硬度、耐磨性、疲劳强度以及抗蚀能力。
应用要点：多用于含有铝、铬、钼等合金元素的中碳。
2.常用的热处理工艺有哪些
热处理：金属材料在固态下，通过加热、保温、冷却的手段，改变金属材料内部的组织状态，从而获得所需性能的一种热加工工艺。
常用的方法有：
1、退火：有完全退火、不完全退火、等温退火、球化退火、去应力退火、再结晶退火、均匀化退火、去氢退火、扩散退火等等。
2、正火
3、淬火：有单介质淬火、双介质淬火、分级淬火、等温淬火、局部淬火等等。
4、回火：有低温回火、中温回火、高温回火、稳定化回火、附加回火等等
5、化学热处理：有渗碳、渗氮、离子氮化、碳氮共渗、渗金属等等
6、表面热处理：有火焰加热、中频加热、高频加热、超音频加热、激光热处理等等。
3.常用的热处理方法有哪些
1、正火
操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。
目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。
应用要点：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。
2、淬火
操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。
目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。
应用要点：1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。
3、回火
操作方法：将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。
目的：1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。
应用要点：1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。
4、调质
操作方法：淬火后高温回火称调质，即将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720度的温度下进行回火。
目的：1.改善切削加工性能，提高加工表面光洁程度；2.减小淬火时的变形和开裂；3.获得良好的综合力学性能。
应用要点：1.适用于淬透性较高的合金结构钢、合金工具钢和高速钢；2. 不仅可以作为各种较为重要结构的最后热处理，而且还可以作为某些紧密零件，如丝杠等的预先热处理，以减小变形。
5、火焰加热表面淬火
操作方法：用氧-乙炔混合气体燃烧的火焰，喷射到钢件表面上，快速加热，当达到淬火温度后立即喷水冷却。
目的：提高钢件表面硬度、耐磨性及疲劳强度，心部仍保持韧性状态。
应用要点：1.多用于中碳钢制件，一般淬透层深度为2~6mm;2.适用于单件或小批量生产的大型工件和需要局部淬火的工件。
介绍：

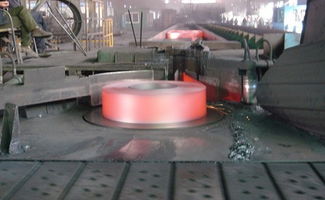

热处理是指材料在固态下，通过加热、保温和冷却的手段，以获得预期组织和性能的一种金属热加工工艺。在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。
参考资料
百度知道：?fr=iks&word=%B3%A3%D3%C3%B5%C4%C8%C8%B4%A6%C0%ED%B7%BD%B7%A8%D3%D0%C4%C4%D0%A9%3F&ie=gbk
4.机械零件加工热处理有些什么方法
机械零件加工的最终热处理就是为了提高零件的硬度、耐磨性和强度等力学性能，以便更好地实现它们的使用价值。
一、淬火：淬火有表面淬火和整体淬火。其中表面淬火因为变形、氧化及脱碳较小而应用较广，而且表面淬火还具有外部强度高、耐磨性好，而内部保持良好的韧性、抗冲击力强的优点。为提高表面淬火零件的机械性能，常需进行调质或正火等热处理作为预备热处理。
淬火的工艺路线：下料锻造正火（退火）粗加工调质半精加工表面淬火精加工。
二、渗碳淬火：渗碳淬火适用于低碳钢和低合金钢，先提高零件表层的含碳量，经过淬火后使表层获得高的硬度，而心部仍保持一定的强度和较高的韧性和塑性。渗碳分整体渗碳和局部渗碳。局部渗碳时对不渗碳部分要采取防渗措施（镀铜或者镀防渗材料）。由于渗碳淬火变形大，且渗碳深度一般在0.5~2mm之间，所以渗碳工序一般安排在半精加工和精加工之间。
渗碳淬火的工艺线路：下料锻造正火粗、半精加工渗碳淬火精加工。
当局部渗碳零件的不渗碳部分，采用加大余量后切除多余的渗碳层的工艺方案时，切除多余渗碳层的工序应安排在渗碳后，淬火前进行。
三、渗氮处理：渗氮处理是使氮原子渗入金属表面获得一层含氮化合物的处理方法。渗氮层可以提高零件表面的硬度、耐磨性、疲劳强度和抗蚀性。由于渗氮处理温度较低、变形小，且渗氮层较薄（一般不超过0.6~0.7mm），因此渗氮工序应尽量靠后安排，常安排在机械零件加工的精加工之间进行。为减少渗氮时的变形，在切削后一般需进行消除应力的高温回火。
由东莞市名振橡塑制品整理回答
5.热处理有几种方法
※均质退火处理 简称均质化处理（Homogenization），系利用在高温进行长时间加热，使内部的化学成分充分扩散，因此又称为『扩散退火』。
加热温度会因钢材种类有所差异，大钢锭通常在1200℃至1300℃之间进行均质化处理，高碳钢在1100℃至1200℃之间，而一般锻造或轧延之钢材则在1000℃至1200℃间进行此项热处理。 ※完全退火处理 完全退火处理系将亚共析钢加热至Ac3温度以上30~50℃、过共析钢加热至Ac1温度以上50℃左右的温度范围，在该温度保持足够时间，使成为沃斯田体单相组织（亚共析钢）或沃斯田体加上雪明碳体混合组织后，在进行炉冷使钢材软化，以得到钢材最佳之延展性及微细晶粒组织。
※球化退火处理 球化退火主要的目的，是希望藉由热处理使钢铁材料内部的层状或网状碳化物凝聚成为球状，使改善钢材之切削性能及加工塑性，特别是高碳的工具钢更是需要此种退火处理。常见的球化退火处理包括：（1）在钢材A1温度的上方、下方反复加热、冷却数次，使A1变态所析出的雪明碳铁，继续附着成长在上述球化的碳化物上；（2）加热至钢材A3或Acm温度上方，始碳化物完全固溶于沃斯田体后急冷，再依上述方法进行球化处理。
使碳化物球化，尚可增加钢材的淬火后韧性、防止淬裂，亦可改善钢材的淬火回火后机械性质、提高钢材的使用寿命。 ※软化退火处理 软化退火热处理的热处理程序是将工件加热到600℃至650℃范围内（A1温度下方），维持一段时间之后空冷，其主要目的在于使以加工硬化的工件再度软化、回复原先之韧性，以便能再进一步加工。
此种热处理方法常在冷加工过程反复实施，故又称之为制程退火。大部分金属在冷加工后，材料强度、硬度会随着加工量渐增而变大，也因此导致材料延性降低、材质变脆，若需要再进一步加工时，须先经软化退火热处理才能继续加工。
※弛力退火处理 弛力退火热处理主要的目的，在于清除因锻造、铸造、机械加工或焊接所产生的残留应力，这种残存应力常导致工件强度降低、经久变形，并对材料韧性、延展性有不良影响，因此弛力退火热处理对于尺寸经度要求严格的工件、有安全顾虑的机械构件事非常重要的。弛力退火的热处理程序系将工件加热到A1点以下的适当温度，保持一段时间（不需像软化退火热处理那么久）后，徐缓冷却至室温。
特别需要注意的是，加热时的速度要缓慢，尤其是大型对象或形状复杂的工件更要特别注意，否则弛力退火的成效会大打折扣。 ※正常化处理 正常化热处理有两个重要的功用，一是使工件结晶粒微细化而改善材料机械性质；另一个目的是调节轧延或铸造组织中碳化物的大小或分布状态，以利后续热处理时碳化物容易固溶于材质，以便提升材料切削性，并使材质均匀化。
正常化热处理的热处理程序，系将工件加热至A3（亚共析钢）或Acm（过共析钢）点温度以上30℃至60℃的高温（此即为正常化温度）保持一段时间，材质成为均匀沃斯田体后，静置于空气中使之冷却。正常化时间的估算，可以每25mm厚度持温30分钟来估算需持温时间。
正常化热处理又可分为二段正常化、恒温正常化及二次正常化等多种改良式正常化热处理。 ※淬火处理 淬火处理的主要目的是将钢材急速冷却以便获得硬度极大的麻田散体组织。
钢的淬火处理有三个要件，缺一不可，分别是：（1）在沃斯田体区域内加热一段时间（即沃斯田体化）；（2）冷却时要能避开Ar'（波来体）变态；及（3）使钢材产生麻田散体或变韧体而硬化。 淬火处理可分为两个程序来实施，一是加热；一是冷却。
通常加热温度又称为淬火温度或沃斯田体化温度，依热处理钢材的不同而有所差异。亚共析钢的淬火温度在Ac3温度以上30℃至60℃范围内，共析钢及过共析钢的淬火温度则是加热至Ac1温度以上30℃至60℃温度范围内。
冷却时要分两个阶段来冷却，钢从加热炉取出的钢件，一直冷却到Ar''变态前的临界区域，要尽量迅速冷却；在Ar''以下的温度区域则需采缓慢冷却的方式，否则易造成钢材的淬裂或淬火变形，此温度区域又称为危险区域。 ※回火处理 一般回火处理常继在淬火处理之后实施，以便消除淬火处理之不良影响而保留并发挥淬火之功效，其主要目的是使淬火生成的组织变态或析出更加安定（使形成回火麻田散体），减少残留应力并改善相关机械性质（提升材料延展性）。
回火温度不同，会产生不同的机械强度与延展性组合，一般回火温度大多在600℃以下，因为更高的回火温度，任何钢材都会呈现急速软化的趋势，此时碳化物逐渐凝聚而球化、肥粒体会再结晶而成长为连续基地，是软化的主要原因。 ※回火脆性 回火处理要避开几个会产生回火脆性的温度范围，这些脆化温度范围视钢材种类而有所不同，包括：（1）270℃至350℃脆化（又称低温回火脆性或A脆性），大多数的碳钢及低合金钢，都在此温度范围内发生脆化现象；（2）400℃至550℃脆化，通常构造用合金钢在此温度范围内会产生脆化现象；（3）475℃脆化（特别指Cr含量超过13%的肥粒体系不锈钢）；（4）500℃至570℃脆化，针对工具钢或高速钢在此温度范围加热，会析出分布均匀的碳化物，。
6.热处理方法的分类有哪些
将金属在固态范围内通过一定方式的加热、保温和冷却处理程序，使金属的性能和显微组织获得改善或改变，这种工艺方法称为热处理。
根据热处理的目的不同，有不同的热处理方法，主要可分为下述几种： （1）退火（代号Th）：在退火热处理炉内，将金属按一定的升温速度加热到临界温度以上300~500℃左右，其显微组织将发生相变或部分相变，例如钢被加热到此温度时，珠光体将转变为奥氏体。然后保温一段时间，再缓慢冷却（一般为随炉冷却）至室温出炉，这整个过程称为退火处理。
退火的目的是清除热加工时产生的内应力，使金属的显微组织均匀化（得到近似平衡的组织），改善机械性能（例如降低硬度，提高塑性、韧性和强度等），改善切削加工性能等等。视退火处理工艺的不同，可分为普通退火、双重退火、扩散退火、等温退火、球化退火、再结晶退火、光亮退火、完全退火、不完全退火等多种退火工艺方式。
（2）正火（代号Z）：在热处理炉内，将金属按一定的升温速度加热到临界温度以上200~600℃左右，使显微组织全部变成均匀的奥氏体（例如钢在此温度时，铁素体完全转变为奥氏体，或者二次渗碳体完全溶解于奥氏体），保温一段时间，然后置于空气中自然冷却（包括吹风冷却和堆放自然冷却，或者单件在无风空气中自然冷却等多种方法），这整个过程称为正火处理。正火是退火的一种特殊形式，由于其冷却速度比退火快，能得到较细的晶粒和均匀的组织，使金属的强度和硬度有所提高，具有较好的综合机械性能。
（3）淬火（代号C）：在热处理炉内，将金属按一定的升温速度加热到临界温度以上300~500℃左右，使显微组织全部转变成均匀的奥氏体，保温一段时间，然后快速冷却（冷却介质包括水、油、盐水、碱水等等），获得马氏体组织，可显着提高金属的强度、硬度和耐磨性等等。淬火时的快速冷却导致的急剧组织转变会产生较大的内应力，并使脆性增大，因此必须随后及时进行回火处理或时效处理，以获得高强度与高韧性相配合的性能，一般较少仅仅采用淬火处理的工艺。
视淬火处理的对象和目的不同，淬火处理可分为普通淬火、完全淬火、不完全淬火、等温淬火、分级淬火、光亮淬火、高频淬火等多种淬火工艺方式。 （4）表面淬火：这是淬火处理中的一种特殊方式，它是利用例如火焰加热法、高频感应加热法、工频感应加热法、电接触加热法、电解液加热法等多种加热方式，使金属的表面快速加热到临界温度以上，在热量还未来得及传入金属内部之前就迅速加以冷却（即淬火处理），这样可以达到将金属表面淬硬到一定深度（形成有一定深度的淬硬层），而金属内部仍保持原组织，满足外硬内韧的使用需要。
表面淬火的加热速度快、温度高，金属内外温差大，加上冷却速度快，因此内应力很大，容易产生裂纹，这是必须注意的。 （5）回火（代号H）：将已淬火的金属重新加热到临界温度以下的某一温度（视此温度的不同而有高温回火、中温回火和低温回火之分），保温一段时间，然后在空气中或油中冷却，这整个过程称为回火处理。
回火处理的目的是降低淬火处理引起的脆性和消除内应力，稳定金属零件的几何尺寸和获得所需要的机械性能。 金属材料淬火后如果不及时回火，则往往容易造成工件开裂（硬度很高然而脆性很大）和变形较大。
但是，如果回火温度选择不当，在某些温度区域回火时会发生回火脆性（回火处理后韧性反而下降），这是必须注意的。 在实际应用中，常把淬火+高温回火统称为调质处理（代号T）。
(6)化学热处理：把金属放入化学介质中进行加热时，某些化学元素的原子将借助高温发生原子扩散，渗入到金属表面层，改变了金属表面层的化学成分，使金属表面层具备特定的组织和性能，这种方法称为化学热处理。化学热处理的方法主要有： 渗碳-向金属表面层渗入碳原子，用以提高金属表面层的含碳量，从而提高金属表面层的硬度和耐磨性，常用的渗碳介质是木炭。
渗氮（氮化）-利用氨气在加热时分解出来的活性氮原子渗入金属表面层，可提高金属表面层的耐磨性。 碳氮共渗（氰化）-把渗碳与渗氮结合起来，将活性碳原子与氮原子同时渗入金属表面层来提高金属表面层的硬度和耐磨性。
化学热处理的主要目的是提高金属表面的硬度、耐磨性、耐蚀性、耐热性以及抗疲劳性等，除了上述常见的三种化学热处理方法外，还有渗硅、渗硼、渗铝、渗铬等，以适应不同的目的用途。 （7）时效：金属或合金经过淬火处理或加工，特别是经过一定程度的冷、热加工变形后，其性能会随时间而改变，这种现象称为时效现象，经过时效后的金属或合金其强度和硬度能有所增加，塑性、韧性和内应力有所降低，显微组织更加稳定。
在热处理工艺方法中的时效处理，是指把金属或合金有意识地在室温或者较高温度下存放一定时间，以达到改善性能、稳定显微组织目的的工艺过程。 将淬火或者淬火+回火后的金属在时效处理炉中加热到室温以上（一般为100~200℃左右），保温一段时间，然后取出自然冷却，这种方法称为人工时效（若为淬火+人工时效，代号为CS）。
如果在淬火后利用室温或自然环境温度达到时效效果时，则称。
7.热处理的工艺分为哪几种
根据不同的分类方法，有很多种：
1、根据热处理的作用分：预先热处理工艺、最终热处理工艺
2、根据热处理的部位分：整体热处理工艺、局部热处理工艺
3、根据热处理的方法分：退火工艺（包含完全退火工艺、不完全退火工艺、球化退火工艺、去氢退火工艺、扩散退火工艺、均匀化退火工艺、等温退火工艺、去应力退火工艺、再结晶退火工艺……等）、正火工艺（连续正火工艺、等温正火工艺）、淬火工艺（单介质淬火工艺、多介质淬火工艺、分级淬火工艺、等温淬火工艺……），回火工艺（……），表面淬火工艺（火焰加热表面淬火工艺、中频感应加热表面淬火工艺、高频感应淬火工艺、电解热处理工艺、激光热处理工艺……），化学热处理工艺（渗碳……）
4、根据热处理零件的分类方法：弹簧热处理工艺、轴承热处理工艺………………
………………………………
我也没有统计过，你自己数一数吧！
