机械要求调整尺寸表示方法(机械制图尺寸标注括号中的尺寸表示什么)

1.机械制图尺寸标注括号中的尺寸表示什么

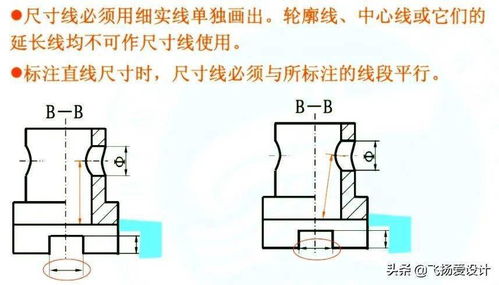

机械制图尺寸标注括号中的尺寸表示参考尺寸。如图：

图样中的尺寸，以mm为单位时，不需注明计量单位代号或名称。若采用其他单位则必须注明相应计量单位或名称。

1、尺寸界线用细实线绘制，一般是图形的轮廓线、轴线或对称中心线的延长线，超出尺寸线约2~3mm。也可直接用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般与尺寸线垂直，必要时允许倾斜。

2、尺寸线用细实线绘制，必须单独画出，不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。并应尽量避免尺寸线之间及尺寸线与尺寸界线之间相交。

尺寸线应与所标注的线段平行，平行标注的各尺寸线的间距要均匀，间隔应大于5mm，同一张图纸的尺寸线间距应相等。标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点。

扩展资料：

简化注法

1、若图样中圆角或倒角的尺寸全部相同或某个尺寸占多数时，可在图样空白处作总的说明，如“全部圆角R4”、“全部倒角1.5*45°”、“其余圆角R4”、“其余倒角1*45°”等。

2、一般的退刀槽可按“槽宽*直径”或“槽宽*槽深”的形式标注。

3、在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数量。

4、当成组要素的定位和分布情况的图形中已明确时，可不标注其角度，并省略“均布”两字。

5、在同一图形中具有几种尺寸数值相近而又重复的要素（如孔等）时， 用采用标记（如涂色等）的方法，或采用标注字母的方法来区别。孔的尺寸和数量可直接标注在图形上，也可用列表的形式表示。

参考资料来源：搜狗百科-机械制图

2.机械制图组合体尺寸标注的要求有那些

尺寸分为定形尺寸、定位尺寸、总体尺寸

要求：

1.机件的真实大小应以图样上所标注的尺寸数值为依据，与图形大小及绘图的准确度无关

2.图样中（包括技术要求和其他说明）的尺寸，以mm为单位时，不需标注计量单位的符号或名称；采用其它单位，则应注明相应的符号

3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明

4.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上

3.机械制图中,怎么表示尺寸基准

对平面图形来说，一般用一条水平线和竖直线分别作为竖直方向和水平方向的主要基准。一般平面图形中常用的主要基准可以是对称图形的对称中心线、较大圆的中心线或较长的直线，有时特殊点（如圆心）也可以作为尺寸基准。

当精度相同的情况下，标注尺寸个数多者为基准：当标注尺寸个数相同的情况下精度高者为基准；当精度等级相同时。标注尺寸的个数也相同时，与形位公差基准位置重合者为基准。

扩展资料：

尺寸基准根据长、宽、高三个方向的尺寸确定分三种：长度方向的尺寸基准、宽度方向的尺寸基准、高度方向的尺寸基准。以下简称为长度基准、宽度基准、高度基准。

长度基准和高度基准在主视图中确定。宽度基准在左视图或俯视图中确定。如果零件的表达方案为主视图和左视图，宽度基准必须在左视图中确定，如果零件图的表达方案是主视图和俯视图，宽度基准必须在俯视图中确定。

当视图完全对称，长度基准为主视图的竖直中心线（即零件的左右对称面），高度基准为主视图的水平中心线（即零件的上下对称面），当左视图前后对称时，宽度基准为左视图的竖直中心线（即零件的前后对称面）；当俯视图前后对称时，宽度基准为俯视图的水平中心线（即为零件的前后对称面）。

参考资料来源：搜狗百科—机械制图

参考资料来源：搜狗百科—基准

4.机械装配的常用方法有哪些

1、完全互换法：同一零件能够完全通用，这种装配比较简单，适用于大批量生产；

2、分组装配法：对零件的装配尺寸进行分组筛选之后进行选择装配的一种方式，装配麻烦，适用于中批量和大批量的生产，技术难度不是很大；

3、修配法：一遍进行装配，一遍对装配环尺寸进行调整，最终达到装配要求，装配要求较高，适用于小批量生产；

4、调整法：该法与修配法的不同在是在装配后调整尺寸，调整零件位置（如皮带轮、飞轮等），装配要求较高，装配速度慢！
