开关电器中常用的灭弧方法(开关电器常用的灭弧方法)
1.开关电器常用的灭弧方法有哪些
1、拉长电弧
电弧拉长以后，电弧电压将会增大，从而改变电弧的伏安特性。在直流电弧中，其静伏安特性上移，电弧可以熄灭；在交流电弧中，由于燃弧电压的提高，电弧重燃困难。
2、灭弧罩
灭弧罩是让电弧与固体介质相接触以降低电弧温度，从而加速电弧熄灭的比较常用的装置。灭弧罩的结构形式多种多样，但其基本构成单元为“缝”。
3、油冷灭弧装置
油冷灭弧是将电弧置于液体介质（一般为变压器油）中，电弧将油气化、分解而形成油气。油气中主要成分是氢，在油中以气泡的形式包围电弧。
4、气吹灭弧装置
气吹灭弧是利用压缩空气来熄灭电弧的。压缩空气作用于电弧，可以很好地冷却电弧、提高电弧区的压力、很快带走残余的游离气体，所以有较高的灭弧性能。
5、横向金属栅片灭弧
横向金属栅片又称去离子栅，它利用的是短弧灭弧原理。它使用磁性材料的金属片置于电弧中，将电弧分成若干短弧，利用交流电弧的近阴极效应和直流电弧的近极压降来达到熄灭电弧的目的。
6、真空灭弧装置
真空灭弧是使触头电弧的产生和熄灭在真空中进行，它是依据零点熄弧原理，以真空为熄弧介质工作的。
7、采用多断口
高压断路器常制成每相有两个或多个串联的断口，使加于每个断口的电压降低，电弧易于熄灭。
8、断路器断口加装并联电阻
在高压大容量断路器中，广泛利用弧隙并联电阻来改善它们的工作条件。断路器每相假如有两对触头，一对为主触头，另一对为辅助触头，电阻并联在主触头上。当断路器在合闸位置时，主、辅触头都闭合。
9、采用新介质
利用灭弧性能优越的新介质，例如S六氟化硫断路器等。
2.断路器常用的灭弧方法有几种
(1)利用气体或油熄灭电弧。在开关电器中利用各种形式的灭弧室使气体或油产生巨大的压力并有力地吹向弧隙，电弧在气流或油流中被强烈地冷却和去游离，并且其中的游离物质被未游离物质所代替，电弧便迅速熄灭。气体或油吹动的方式有纵吹和横吹两种，纵吹使电弧冷却变细，然后熄灭；横吹是把电弧拉长切断而熄灭。不少断路器采用纵横混合吹弧方式，以取得更好灭弧效果。
(2)采用多断口。高压断路器常制成每相有两个或多个串联的断口，使加于每个断口的电压降低，电弧易于熄灭。
(3)断路器断口加装并联电阻。在高压大容量断路器中，广泛利用弧隙并联电阻来改善它们的工作条件。断路器每相假如有两对触头，一对为主触头，另一对为辅助触头，电阻并联在主触头上。当断路器在合闸位置时，主、辅触头都闭合。当断开电路时，主触头先断开，这时并联在主触头断口上的电阻在主触头断开过程中起分流作用，有利于主触头断口灭弧。主触头的电弧熄灭后，并联电阻串联在电路中，有效地降低触头上的恢复电压数值及电压恢复速度。另外，并联电阻对切断小电感电流或电容电流时，可限制过电压产生。
(4)采用新介质。利用灭弧性能优越的新介质，例如SF6（六氟化硫）断路器和真空断路器等。

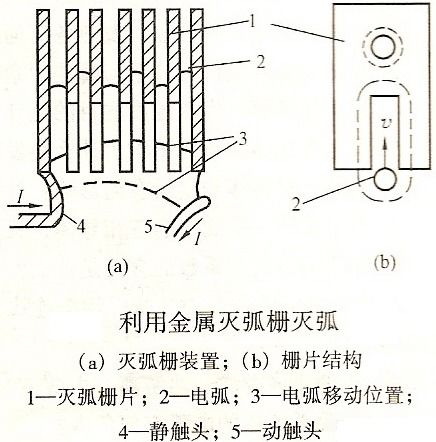

(5)利用金属灭弧栅熄灭电弧。用铁磁物质制成金属灭弧栅，当电弧发生后，立刻把电弧吸引到栅片内，将长弧分割成一串短弧，当电弧过零时，每个短弧的附近会出现150~250伏的介质强度，如果作用于触头间的电压小于各个介质强度的总和时，电弧就立即熄灭。这种灭弧方法在低压开关中用得很多。
3.常见的灭弧方法是什么
灭弧的基本方法就是加强去游离提高弧隙介质强度的恢复过程，或改变电路参数降低弧隙电压的恢复过程，目前开关电器的主要灭弧方法有：
1.利用介质灭弧
弧隙的去游离在很大程度上，取决于电弧周围灭弧介质的特性。六氟化硫（SF6）气体是很好的灭弧介质，其电负性很强，能迅速吸附电子而形成稳定的负离子，有利于复合去游离，其灭弧能力比空气约强100倍；真空（压强在0.013Pa以下）也是很好的灭弧介质，因真空中的中性质点很少，不易于发生碰撞游离，且真空有利于扩散去游离，其灭弧能力比空气约强15倍。
采用不同介质可以制成不同的断路器，如油断路器、六氟化硫断路器和真空断路器。
2.利用气体或油吹动电弧
吹弧使弧隙带电质点扩散和冷却复合。在高压断路器中利用各种灭弧室结构形式，使气体或油产生巨大的压力并有力地吹向弧隙。吹弧方式主要有纵吹与横吹两种。纵吹是吹动方向与电弧平行，它促使电弧变细；横吹是吹动方向与电弧垂直，它把电弧拉长并切断。
3.采用特殊的金属材料作灭弧触头
采用熔点高、导热系数和热容量大的耐高温金属作触头材料，可减少热电子发射和电弧中的金属蒸气，得到抑制游离的作用；同时采用的触头材料还要求有较高的抗电弧、抗熔焊能力。常用触头材料有铜钨合金、银钨合金等。
4.电磁吹弧
电弧在电磁力作用下产生运动的现象，叫电磁吹弧。由于电弧在周围介质中运动，它起着与气吹的同样效果，从而达到熄弧的目的。这种灭弧的方法在低压开关电器中应用得更为广泛。
5.使电弧在固体介质的狭缝中运动
此种灭弧的方式又叫狭缝灭弧。由于电弧在介质的狭缝中运动，一方面受到冷却，加强了去游离作用；另一方面电弧被拉长，弧径被压小，弧电阻增大，促使电弧熄灭。
6.将长弧分隔成短弧
当电弧经过与其垂直的一排金属栅片时，长电弧被分割成若干段短弧；而短电弧的电压降主要降落在阴、阳极区内，如果栅片的数目足够多，使各段维持电弧燃烧所需的最低电压降的总和大于外加电压时，电弧就自行熄灭。另外，在交流电流过零后，由于近阴极效应，每段弧隙介质强度骤增到150~250V，采用多段弧隙串联，可获得较高的介质强度，使电弧在过零熄灭后不再重燃。
7.采用多断口灭弧
高压断路器每相由两个或多个断口串联，使得每一断口承受的电压降低，相当于触头分断速度成倍地提高，使电弧迅速拉长，对灭弧有利。
8.提高断路器触头的分离速度
提高了拉长电弧的速度，有利于电弧冷却复合和扩散。
希望能够帮到你，望采纳。
4.低压控制电器常用的灭弧方法有哪些
低压控制电器常用的具体灭弧方法有：
(1)机械灭弧法。通过机械装置将电弧迅速拉长。这种方法多用于开关电器中。
(2)磁吹灭弧法。在一个与触头串联的磁吹线圈产生的磁场作用下，电弧受电磁力的作用而拉长，被吹入由固体介质构成的灭弧罩内，与固体介质相接触，电弧被冷却而熄灭。
(3)窄缝（纵缝）灭弧法。在电弧所形成的磁场电动力的作用下，可使电弧拉长并进入灭弧罩的窄（纵）缝中，几条纵缝可将电弧分割成数段且与固体介质相接触，电弧便迅速熄灭。这种结构多用于交流接触器中。
(4)栅片灭弧法。当触头分开时，产生的电弧在电动力的作用下被推入一组金属栅片中而被分割成数段，彼此绝缘的金属栅片的每一片都相当于一个电极，因而就有许多个阴阳极压降。对交流电弧来说，近阴极处，在电弧过零时就会出现一个150~250 V的介质强度，使电弧无法继续维持而熄灭。由于栅片灭弧效应在交流时要比直流时强得多，因此交流电器常常采用栅片灭弧.
5.断路器常用的灭弧方法有几种
现在常用的灭弧方法，主要有以下四种： 1、机械灭弧：通过极限装置将电弧迅速拉长。
这种方法多用于开关电器中。 2、磁吹灭弧：在一个与触头串联的磁吹线圈产生的磁场作用下，电弧受电磁力的作用而拉长，被吹入有固体介质构成的灭弧罩内，与固体介质相接触，电弧被冷却而熄灭。
3、窄缝（纵缝）灭弧法：在电弧所形成的磁场电动力的作用下，可使电弧拉长并进入灭弧罩的窄（纵）缝中，几条纵缝可将电弧分割成数段并且与固体介质相接触，电弧便迅速熄灭。这种结构多用于交流接触器上。
4、栅片灭弧法：当触头分开时，产生的电弧在电动力的作用下被推入一组金属栅片中而被分割成数段，彼此绝缘的金属栅片的每一片都相当于一个电极，因此就有许多个阴阳极压降。
6.低压电器常用的灭弧方法有哪些
1）机械灭弧法。通过机械装置将电弧迅速拉长。这种方法多用于开关电器中。
(2)磁吹灭弧法。在一个与触头串联的磁吹线圈产生的磁场作用下，电弧受电磁力的作用而拉长，被吹入由固体介质构成的灭弧罩内，与固体介质相接触，电弧被冷却而熄灭。
(3)窄缝（纵缝）灭弧法。在电弧所形成的磁场电动力的作用下，可使电弧拉长并进入灭弧罩的窄（纵）缝中，几条纵缝可将电弧分割成数段且与固体介质相接触，电弧便迅速熄灭。这种结构多用于交流接触器中。
(4)栅片灭弧法。当触头分开时，产生的电弧在电动力的作用下被推入一组金属栅片中而被分割成数段，彼此绝缘的金属栅片的每一片都相当于一个电极，因而就有许多个阴阳极压降。对交流电弧来说，近阴极处，在电弧过零时就会出现一个150~250 V的介质强度，使电弧无法继续维持而熄灭。由于栅片灭弧效应在交流时要比直流时强得多，因此交流电器常常采用栅片灭弧.
7.断路器的灭弧方式有哪几种
(1)利用气体或油熄灭电弧。在开关电器中利用各种形式的灭弧室使气体或油产生巨大的压力并有力地吹向弧隙，电弧在气流或油流中被强烈地冷却和去游离，并且其中的游离物质被未游离物质所代替，电弧便迅速熄灭。气体或油吹动的方式有纵吹和横吹两种，纵吹使电弧冷却变细，然后熄灭；横吹是把电弧拉长切断而熄灭。不少断路器采用纵横混合吹弧方式，以取得更好灭弧效果。
(2)采用多断口。高压断路器常制成每相有两个或多个串联的断口，使加于每个断口的电压降低，电弧易于熄灭。
(3)断路器断口加装并联电阻。在高压大容量断路器中，广泛利用弧隙并联电阻来改善它们的工作条件。断路器每相假如有两对触头，一对为主触头，另一对为辅助触头，电阻并联在主触头上。当断路器在合闸位置时，主、辅触头都闭合。当断开电路时，主触头先断开，这时并联在主触头断口上的电阻在主触头断开过程中起分流作用，有利于主触头断口灭弧。主触头的电弧熄灭后，并联电阻串联在电路中，有效地降低触头上的恢复电压数值及电压恢复速度。另外，并联电阻对切断小电感电流或电容电流时，可限制过电压产生。
(4)采用新介质。利用灭弧性能优越的新介质，例如SF6（六氟化硫）断路器和真空断路器等。
(5)利用金属灭弧栅熄灭电弧。用铁磁物质制成金属灭弧栅，当电弧发生后，立刻把电弧吸引到栅片内，将长弧分割成一串短弧，当电弧过零时，每个短弧的附近会出现150~250伏的介质强度，如果作用于触头间的电压小于各个介质强度的总和时，电弧就立即熄灭。这种灭弧方法在低压开关中用得很多。
