1、抱箍式连接:主要用于钢板圆通风管道和螺旋风管连接,先把每一管段的两端轧出鼓筋,并使其一端缩为小口。安装时按气流方向把小口插人大口,外面用钢制抱箍将两个端的鼓箍抱紧连接,最后用螺栓穿在耳环中间固定拧紧。
2、插接式连接:主要用于矩形或圆形风管连接。先制作连接管,然后插入两侧风管,再用拉铆钉将其紧密固定。
3、插条式连接:主要用于矩形风管连接。将不同形式的插条插入风管两端,然后压实。
4、软管式连接:主要用于风管与部件(如散热器、静压箱侧送风口等)的相连。安装时,软管两端套在连接的管外,然后用特别软卡把软管箍紧。
采用独特设计的过滤媒介,不但具有良好的透气性能,而且提高了有效过滤面积使用寿命长,除尘效率高。
滤芯自动清洁,不需要停止主机和其它操作。当滤筒表面饱和阻力达到一定的允许值时,自动清洁功能开启,并在主机工作过程中依次对每个滤筒进行反吹清洁,保障除尘机始终处于良好工作状态。
1、无法兰
共板式法兰风管又称无法兰风管,其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。经法兰卡成型机成型后切割成统一的尺寸供安装连接使用。TDF共板法兰因与管道钢板连成一体,不必像角钢法兰般打孔铆接,在两节管道的连接上用专用法兰卡,四角加90度法兰角后用螺栓连接。
2、无机玻璃
外形美观改性无机玻璃钢通风管道由于采用了独特的配方以及有别于传统的生产工艺,使该产品拥有优美的外观,这是传统的铁玻风管及聚酯玻璃钢风管所无法比拟的。优良的不燃烧性能改性无机玻璃钢风管是由多种无机材料及中碱增强玻璃纤维网格布复合而成,经国家建筑工程质量监督检验中心检测达到燃烧性能为A级。
3、复合
简称氯氧镁通风管道,不论在生产、制作、安装,还是在厂房装修使用过程中,均不产生对环境有害的物质,不生锈、不发霉、不积尘,无玻璃纤维风管的粉尘及纤维,无异味、导热系数低,保温性能极佳、具有良好的隔音、吸音性能,无铁皮风管收缩和扩张时产生的噪音。
扩展资料
采用保温风管板材,可在施工现场安装制作,只需要用简单的专用刀具,切割、抹胶成型,用专用法兰插件组合,最后用密封胶密封即可,吊装用的钢材及附件简单、质轻。
因此,用工少、进度快,比传统安装要快2-3倍,节省人工成本,也降低了施工危险。在使用过程中,任何一处有损坏,均可随意进行切割粘接修补,维修相当方便。
参考资料来源:百度百科-风管
有丝扣连接、法兰连接、承插捻口连接、焊接、PE管道焊接、PVC管道粘接、PPR管道承插热熔焊接、管件锁扣连接、还有非规范的聚乙管道加热承插连接等。
PVC管材与管件一般情况下,是通过PVC胶水连接的居多
扩展资料
管螺纹的连接有圆柱形内螺纹套入圆柱形外螺纹、圆柱形内螺纹套入圆锥形外螺纹及圆锥形内螺纹套入圆锥形外螺纹三种方式,如下图所示。其中,后两种方式的连接较紧密,是常用的连接方式。
螺纹连接
为了增加管子螺纹接口的严密性和维修时不致因螺纹锈蚀造成不易拆卸,螺纹处一般要加填料。因此.填料要既能充填空隙,又能防腐蚀。为保证接口长久严密,管子螺纹不得过松,不能用多加填充材料来防止渗漏。应注意的是填料在螺纹连接中只能用一次,若遇拆卸,应重新更换。
拧紧管螺纹应选用合适的管子钳。不许采用在管子钳的手柄上加套筒的方式来拧紧管子。管螺纹拧紧后,应在管件或阀件外露出1~2扣螺纹(即螺纹尾)。不能将螺纹全部拧入,多余的麻丝应清理干净并做防腐处理,如下图所示。上管件时,要注意管件的位置和方向,不可倒拧。 [1]
管螺纹紧后处理示意图
法兰连接
法兰连接就是把两个管道、管件或器材。先各自固定在一个法兰盘上,然后在两个法兰盘之间加上法兰垫,最后用螺栓将两个法兰盘拉紧使其紧密结合起来的一种可拆卸的接头。
这种连接主要用于铸铁管、衬胶管、非铁金属管和法兰阀门等的连接,工艺设备与法兰的连接也都采用法兰连接。
钢管的法兰连接需要拆卸的部位和连接带法兰的阀件、设备、仪表等处有关。法兰有铸铁和钢制两种。法兰与管道的连接有翻边松套、螺纹连接、焊接连接三种,管道安装中多用平焊钢法兰的连接方式。
翻边法兰连接。翻边松套法兰一般用于铜管、铅管、塑料管等类似材质的管道,翻边时根据不同的材质选用不同的操作方法,翻边要求平整,不得有裂口和褶皱。
螺纹法兰连接,用有内螺纹的法兰盘与有外螺纹的钢管相连接,这种法兰多为铸铁材质,可用于低压管道的连接。
焊接法兰连接,法兰与钢管采用焊接连接,这种法兰连接应用广泛。其焊接方法是:选好一对法兰,分别装在相接的两个管端,如有的设备已带有法兰,则选择同规格的法兰套在待致,先点焊一点,校正垂直度,最后将法兰与管子焊接牢固。平焊法兰的内、外两面都必须与管子焊接,焊接尺寸要求如下图所示。
焊接法兰连接
焊接连接
连接的特点
接口牢固严密,焊缝强度一般达到管子强度的85%以上,甚至超过母材强度。
焊接连接是管段间的直接连接,构造简单,管路美观整齐,节省了大量的定型管件。
接口严密,不用填料,可减少维修工作。
接口不受管径限制,作业速度快。
焊接连接接口是固定接口,连接、拆卸困难,如需检修、清理管道则要将管道切断。
金属管焊接
焊接连接主要用于给水钢管的对接、焊接法兰和其他柔性口。焊接的方法通常有气焊、手工电焊和自动电弧焊、接触焊等。管道在焊接前应进行全面的清理检查。
钢管对口时,纵向焊缝之闾应相互错开100 mm弧长以上,不得有十字形焊缝;焊口不得置于建筑物、构筑物等的墙壁中。
钢板卷管时,每节管子的纵向焊缝不能排列在同一直线上,两节相邻管子的纵向焊缝之间的距离应大于壁厚的3倍,且不小于100 mm;同一节管子上两相邻纵向焊缝间距不应小于300 mm。
管道弯曲部位不得有焊缝,对接焊缝距离起弯点不能小于管子的外径,且不小于100 mm(焊接弯头除外)。管道支架处不应有环形焊缝。
参考资料来源:搜狗百科:管道连接

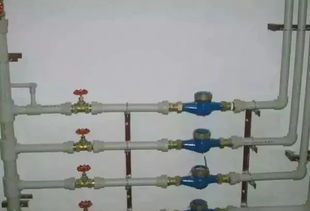

管道连接基本采用卡套式连接,热熔式连接,卡压式连接方式,滑紧式连接方式。
卡套式连接常用于不同材质管道连接和临时管道连接,安全系数比较低;热熔式连接主要用于生活水管道连接,对工人的施工工艺,工具,管道材质,施工温度有比较高的要求,常用于PPR,PE管道,一般管道与连接件品牌统一,如:金牛,伟星,日丰等。卡压式连接用与铝塑管,使用范围不大,安全系数不太高。
滑紧式连接主要用于PEX管道,是嵌入到管件中密封,工序简单、检查直观且连接可靠、安装快捷,但使用成本比较高,漏水概率低。需用滑紧件要与管道等级匹配,对产品的材质要求比较高。
尽量选用优质铜,铁质,不绣钢的耐压强度低,施工国程易损坏。
采送风机、排烟风机的安装要求:
1.送风机、排烟风机宜设在混凝土或钢架基础上,但不应设减振装置;若排烟系统必须与空调系统共用,需要设置减振装置时,不应使用橡胶减振装置。
2.送风机、排烟风机外壳至墙壁或其它设备的距离不应小于600mm.
送风机、排烟风机与管道的连接要求:
1.送风机、排烟风机与管道的连接方式应恰当,以减少风量的损失。
2.送风机与管道连接时,在管道转弯处宜加装导流叶片,保证气流顺畅。
以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。
沟槽管件的连接操作是非常简易的,无需特殊的专业技能,普通工人经过简单的培训即可操作。这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。一处管件连接仅需几分钟时间,最大限度的简化了现场操作的技术难度,节省工时,从而也稳定了工程质量,提高了工作效率。这也是安装技术发展的总体方向。
而传统的焊接和法兰连接的管道连接方式,不但需要有相应技能的焊接工人,而且费时,工人的操作难度大,并存在焊接烟尘的污染。由于操作空间和焊接技能的差异,焊接质量和外观都难以达到满意的结果,从而影响工程的整体质量。
另外,由于沟槽管件为成品件,现场所需要的操作空间小,可真正的实现靠墙靠角安装,操作难度大为减小,从而节省了占地面积,美化了管道安装的效果。
沟槽连接的工艺流程:
一、工艺流程安装准备-滚槽->;开孔,安装机械三通、四通->;管道安装-〉统试压。
二、安装准备1.检查开孔机、滚槽机、切管机,确保安全使用。
2.材料、工具的准备,包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。
3.按设计要求装好待装管子的支吊架。
三、滚槽1.用切管机将钢管按需要的长度切割,用水平仪检查切口断面,确保切口断面与钢管中轴线垂直。切口如果有毛刺,应用砂轮机打磨光滑。
2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上,用水平仪抄平,使钢管处于水平位置。
3.将钢管加工端断面紧贴滚槽机,使钢管中轴线与滚轮面垂直。
4.缓缓压下。千斤顶,使上压轮贴紧钢管,开动滚槽机,使滚轮转动一周,此时注意观察钢管断面是否仍与滚槽机贴紧,如果未贴紧,应调整管子至水平。如果已贴紧,徐徐压下千斤顶,使上压轮均匀滚压钢管至预定沟槽深度为止。
5.停机,用游标卡尺检查沟槽深度和宽度,确认符合标准要求后,将千斤顶卸荷,取出钢管。
四、开孔。安装机械三通、四通1.在钢管上弹墨线,确定接头支管开孔位置。。
2.将链条开孔机固定于钢管预定开孔位置处。
3.启动电动机,转动手轮,使钻头缓慢靠近钢管,同时在开孔钻头处添加润滑剂,以保护钻头,完成在钢管上开孔。
4.停机,摇动手轮,打开链条,取下开孔机,清理钻落金属块和开孔部位残渣,并用砂轮机将孔洞打磨光滑。
5.将卡箍套在钢管上,注意机械三通应与孔洞同心,橡胶密封圈与孔洞间隙均匀,紧固螺栓到位。
6.如为机械四通,开孔时一定要注意保证钢管两侧的孔同心,否则当安装完毕,可能导致橡胶圈破裂,且影响过水面积。
五、管道安装、按照先装大口径、总管、立管,后装小口径、分管的原则,在安装过程中,必须按顺序连续安装,不可跳装、分段装,以免出现段与段之间连接困难和影响管路整体性能。
1.将钢管固定在支吊架上,并将无损伤橡胶密封圈套在一根钢管端部。
2.将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈,转动橡胶密封圈,使其位于接口中间部位。
3.在橡胶密封圈外侧安装上下卡箍,并将卡箍凸边送进沟槽内,用力压紧上下卡箍耳部,在卡箍螺孔位置,上螺栓并均匀轮换拧紧螺母,在拧螺母过程中用木榔头锤打卡箍,确保橡胶密封圈不会起皱,卡箍凸边需全圆周卡进沟槽内。
4.在刚性卡箍接头500mm内管道上补加支吊架。
六、系统试压管道安装完毕,应进行系统试压。在系统试压前,应全面检查各安装件、固定支架等是否安装到位。安装完毕的管道可能有下垂,下垂弧度如果较大可补加支架;弧度如果较小,当管道内压力升高后,弧度会自然消失。
