短路电流计算的常用方法(短路电流的计算的方法)

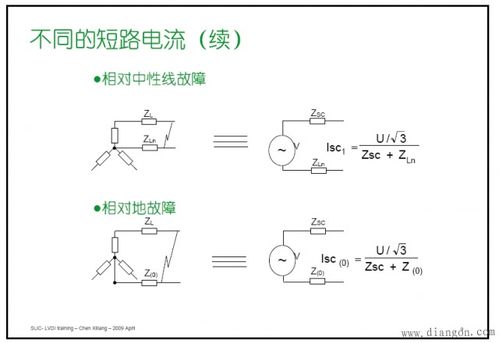

1.短路电流的计算的方法
这本身就不是一个简单的事！你既然用到短路电流了，就肯定不是初中阶段的计算了吧 所以 你就不用找省劲的法子了 当然 你也可以找个计算软件嘛 就不用自己计算了 供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果，就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后，系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定： 对于3~35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗，而忽略其电阻；对于架空线和电缆，只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器，一定能够分断单相短路电流或二相短路电流.三.简化计算法 即使设定了一些假设条件，要正确计算短路电流还是十分困难，对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种 “口诀式”的计算方法，只要记牢7句口诀，就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数 Sd三相短路容量 （MVA）简称短路容量校核开关分断容量 Id三相短路电流周期分量有效值（KA）简称短路电流校核开关分断电流 和热稳定 IC三相短路第一周期全电流有效值（KA） 简称冲击电流有效值校核动稳定 ic三相短路第一周期全电流峰值（KA） 简称冲击电流峰值校核动稳定 x电抗（Ω） 其中系统短路容量Sd和计算点电抗x 是关键.2.标么值 计算时选定一个基准容量（Sjz）和基准电压（Ujz）.将短路计算中各个参数都转化为和该参数的基准量的比值（相对于基准量的比值），称为标么值（这是短路电流计算最特别的地方，目的是要简化计算）.（1）基准 基准容量 Sjz =100 MVA 基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项，各级电压的基准电流即可计算出，例： UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算 容量标么值 S* =S/SJZ.例如：当10KV母线上短路容量为200 MVA时，其标么值容量 S* = 200/100=2.电压标么值 U*= U/UJZ ； 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式 短路电流标么值： I*d = 1/x* （总电抗标么值的倒数）.短路电流有效值： Id= IJZ* I*d=IJZ/ x*(KA) 冲击电流有效值： IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数，取1.8 所以 IC =1.52Id 冲击电流峰值： ic =1.41* Id*KC=2.55 Id (KA) 当1000KVA及以下变压器二次侧短路时，冲击系数KC ，取1.3 这时：冲击电流有效值IC =1.09*Id(KA) 冲击电流峰值： ic =1.84 Id(KA) 掌握了以上知识，就能进行短路电流计算了.公式不多，又简单.但问题在于短路点的总电抗如何得到？例如：区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗，等等.一种方法是查有关设计手册，从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后，再用以上公式计算短路电流； 设计手册中还有一些图表，可以直接查出短路电流.下面介绍一种 “口诀式”的计算方法，只要记牢7句口诀，就可掌握短路电流计算方法.4.简化算法 【1】系统电抗的计算 系统电抗，百兆为一。
容量增减，电抗反比。100除系统容量 例：基准容量 100MVA。
当系统容量为100MVA时，系统的电抗为XS*=100/100=1 当系统容量为200MVA时，系统的电抗为XS*=100/200=0.5 当系统容量为无穷大时，系统的电抗为XS*=100/∞=0 系统容量单位：MVA 系统容量应由当地供电部门提供。当不能得到时，可将供电电源出线开关的开断容量 作为系统容量。
如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。则可认为系统容量S=1.73*40*10000V=692MVA， 系统的电抗为XS*=100/692=0.144。
【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875 一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813 变压器容量单位：MVA 这里的系数10.5,7,4.5 实际上就是变压器短路电抗的%数。
不同电压等级有不同的值。【3】电抗器电抗的计算 电抗器的额定电抗除额定容量再打九折。
例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% 。额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15 电抗器容量单位：MVA 【4】架空线路及电缆电抗的计算 架空线：6KV，等于公里数；10KV，取1/3;35KV，取 3%0 电缆：按架空线再乘0.2。
例：10KV 6KM架空线。架空线路电抗X*=6/3=210KV 0.2KM电缆。
电缆电抗X*={0。.。
2.短路电流怎么计算
供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果，就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件 1.假设系统有无限大的容量.用户处短路后，系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。 具体规定： 对于3~35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗，而忽略其电阻；对于架空线和电缆，只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。 3. 短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器，一定能够分断单相短路电流或二相短路电流。
三.简化计算法 即使设定了一些假设条件，要正确计算短路电流还是十分困难，对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种 “口诀式”的计算方法，只要记牢7句口诀，就可掌握短路电流计算方法. 在介绍简化计算法之前必须先了解一些基本概念. 1.主要参数 Sd三相短路容量 （MVA）简称短路容量校核开关分断容量 Id三相短路电流周期分量有效值（KA）简称短路电流校核开关分断电流 和热稳定 IC三相短路第一周期全电流有效值（KA） 简称冲击电流有效值校核动稳定 ic三相短路第一周期全电流峰值（KA） 简称冲击电流峰值校核动稳定 x电抗（Ω） 其中系统短路容量Sd和计算点电抗x 是关键. 2.标么值 计算时选定一个基准容量（Sjz）和基准电压（Ujz）.将短路计算中各个参数都转化为和该参数的基准量的比值（相对于基准量的比值），称为标么值（这是短路电流计算最特别的地方，目的是要简化计算）. （1）基准 基准容量 Sjz =100 MVA 基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项，各级电压的基准电流即可计算出，例： UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144 (2)标么值计算 容量标么值 S* =S/SJZ.例如：当10KV母线上短路容量为200 MVA时，其标么值容量 S* = 200/100=2. 电压标么值 U*= U/UJZ ； 电流标么值 I* =I/IJZ 3无限大容量系统三相短路电流计算公式 短路电流标么值： I*d = 1/x* （总电抗标么值的倒数）. 短路电流有效值： Id= IJZ* I*d=IJZ/ x*(KA) 冲击电流有效值： IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数，取1.8 所以 IC =1.52Id 冲击电流峰值： ic =1.41* Id*KC=2.55 Id (KA) 当1000KVA及以下变压器二次侧短路时，冲击系数KC ，取1.3 这时：冲击电流有效值IC =1.09*Id(KA) 冲击电流峰值： ic =1.84 Id(KA) 掌握了以上知识，就能进行短路电流计算了.公式不多，又简单.但问题在于短路点的总电抗如何得到？例如：区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗，等等. 一种方法是查有关设计手册，从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后，再用以上公式计算短路电流； 设计手册中还有一些图表，可以直接查出短路电流. 下面介绍一种 “口诀式”的计算方法，只要记牢7句口诀，就可掌握短路电流计算方法. 4.简化算法 【1】系统电抗的计算 系统电抗，百兆为一.容量增减，电抗反比.100除系统容量 例：基准容量 100MVA.当系统容量为100MVA时，系统的电抗为XS*=100/100=1 当系统容量为200MVA时，系统的电抗为XS*=100/200=0.5 当系统容量为无穷大时，系统的电抗为XS*=100/∞=0 系统容量单位：MVA 系统容量应由当地供电部门提供.当不能得到时，可将供电电源出线开关的开断容量 作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA， 系统的电抗为XS*=100/692=0.144. 【2】变压器电抗的计算 110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量. 例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875 一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813 变压器容量单位：MVA 这里的系数10.5,7,4.5 实际上就是变压器短路电抗的%数.不同电压等级有不同的值. 【3】电抗器电抗的计算 电抗器的额定电抗除额定容量再打九折. 例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% . 额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15 电抗器容量单位：MVA 【4】架空线路及电缆电抗的计算 架空线：6KV，等于公里数；10KV，取1/3;35KV，取 3%0 电缆：按架空线再乘0.2. 例：10KV 6KM架空线.架空线路电抗X*=6/3=2 10KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013. 这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小. 【5】短路容量的计算 电抗加定，去除100. 例：已知短路点前各元件电抗。
3.短路电流如何计算
原发布者：幸运的JC567
变压器短路容量-短路电流计算公式-短路冲击电流的计算 供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果，就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。 二.计算条件 1.假设系统有无限大的容量.用户处短路后，系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。 具体规定：对于3~35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限。只要计算35KV及以下网络元件的阻抗。 2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗，而忽略其电阻；对于架空线和电缆，只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。 3.短路电流计算公式或计算图表，都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路电流。能够分断三相短路电流的电器，一定能够分断单相短路电流或二相短路电流。 三.简化计算法 即使设定了一些假设条件，要正确计算短路电流还是十分困难，对于一般用户也没有必要。一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种“口诀式”的计算方法，只要记牢7句口诀，就可掌握短路电流计算方法。 在介绍简化计算法之前必须先了解一些基本概念。 1
4.短路电流计算
• 电流的基本计算式 • 电流的方向 • 电流形成的原因 • 电流产生的条件 • 电流的单位——安培 • 电流的测量-电流表 • 电流的三大效应 电流是指电荷的定向移动。
电流的大小称为电流强度（简称电流，符号为I），是指单位时间内通过导线某一截面的电荷量，每秒通过一库仑的电量称为一「安培」（A）。安培是国际单位制中所有电性的基本单位。
除了A，常用的单位有毫安（mA）及微安（μA） 1A=1000mA 1mA=1000μA电流的微观表达式I = nesv 。式中的n表示单位体积内的自由电荷数，e是电子的电量，s为导体横截面积，v为自由电子定向移动的速率。
电流的基本计算式I=C/T=U/R电流的方向物理上规定电流的方向是正电子的流动方向或者负电子的流动的反方向 一般情况下，电子指的是负电子，除非特别说明是正电子 电流形成的原因电压是使电路中电荷定向移动形成电流的原因. 电流产生的条件1、必须具有能够自由移动的电荷。2、导体两端存在电压（要使闭合回路中得到持续电流，必须要有电源）。
电流的单位——安培电流单位安培，简称安，符号是：A. 它的定义是：安培是一恒定电流，若保持在处于真空中相距1米的两无限长，而圆截面可忽略的平行直导线内，则两导线之间产生的力在每米长度上等于2*10-7牛顿。该定义在1948年第九届国际计量大会上得到批准，1960年第十一届国际计量大会上，安培被正式采用为国际单位制的基本单位之一。
电流的测量-电流表使用电流表时都有哪些要求 1，电流表的符号：-A - 电流表的使用方法 1.电流表要串联在电路中 2.正负接线柱的接法要正确：电流从正接线柱流入，从负接线柱流出. 3.被测电流不要超过电流表的量程. 4.绝对不允许不经过用电器而把电流表直接连到电源的两极上. 5.确认目前使用的电流表的量程. 6.确认每个大格和每个小格所代表的电流值. 先试触，出现问题时先解决. （1）指针不偏转，（2）指针偏转过激，电流表会爆掉。（3）指针偏转很小， （4）指针反向偏转。
