在画法几何学中,几何元素在V、H和W三面投影体系中的正投影称为几何元素的三面投影。
在机械制图中,将机件向多面投影体系的各投影面做正投影所得的图形称为视图。采用正六面体的六个面为基本投影面,将机件放在其中,如图a所示,按第一角投影法分别向六个基本投影面投射,得到六个基本视图,其名称规定为:主视图(由前向后投射所得的视图)、俯视图(由上向下投射所得的视图)、左视图(由左向右投射所得的视图)、右视图(由右向左投射所得的视图)、仰视图(由下向上投射所得的视图)、后视图(由后向前投射所得的视图)。
(一)选定比例、确定图幅:根据组合体的大小和复杂程度,按制图标准规定选择适当的比例和图幅。选择原则是:表达清楚,易画、易读,图上的图线不宜过密或过疏。
(二)布置视图:布置视图位置即画出各视图的基准线。
基准线是画图和量取尺寸的起始线,基准线一般选用图形的对称线、较大平面的轮廓线或圆的中心线。布置视图应使各视图均匀布局,不能偏向图纸的某一侧。各视图之间要留有适当的空隙,以便于标注尺寸。
(三)画底稿:画图时根据前面的形体分析,一个基本体一个基本体地画,且每个基本体的三视图都必须符合投影规律。
注意各基本体之间的相对位置及各部分之间表面连接处的画法。(四)检查、加深:底稿完成以后,应仔细检查是否有漏画或多画的图线,改正错误,最后加深图线,完成作图。
组合体的组合形式有叠加式、切割式和综合式三种基本形式。
1、叠加式:叠加类组合体是由基本几何体叠加而成,按照形体表面接触方式的不同,又可分为相接、相切、相贯三种。 叠加式组合体由两个或两个以上的基本体叠加而形成的。
形体共面时,中间的线消失;多一条线必定多一个面(如没有高差,考虑斜面、曲面);形体中看不见的线用虚线表示(遇到圆过圆 2、切割式切割类组合体可以看成是在基本几何体上进行切割、钻孔、挖槽等所形成的形体。绘图时,被切割的轮廓线必须画出来。
3、综合式:常见的组合体大多是综合式组合体,既有叠加又有切割。 扩展资料 在生物化工设备里组合体是基本几何体按一定的形式组合起来的形体。
基本几何体通过叠加、挖切方式形成组合体。读组合体的基本方法是形体分析法和线面分析法。
在画法几何学中,几何元素在V、H和W三面投影体系中的正投影称为几何元素的三面投影。在机械制图中,将机件向多面投影体系的各投影面做正投影所得的图形称为视图。
采用正六面体的六个面为基本投影面,将机件放在其中,如图a所示,按第一角投影法分别向六个基本投影面投射,得到六个基本视图。 其名称规定为:主视图(由前向后投射所得的视图)、俯视图(由上向下投射所得的视图)、左视图(由左向右投射所得的视图)、右视图(由右向左投射所得的视图)、仰视图(由下向上投射所得的视图)、后视图(由后向前投射所得的视图)。
采用几个视图表示组合体,应根据不同需要来确定。从学习投影规律出发,本章主要学习组合体的主视图、俯视图、左视图这三个视图的画图和看图。
主视图、俯视图和左视图就是画法几何学的正面投影、水平投影和侧面投影。三视图和三面投影的几何实质是相同的,画法几何学的基本原理和方法在机械制图中都是适用的。
参考资料来源:百度百科-组合体的视图。
识读组合体三视图的方法主要有两种方法它们分别是形体分析法和面形分析法。
1.形体分析法

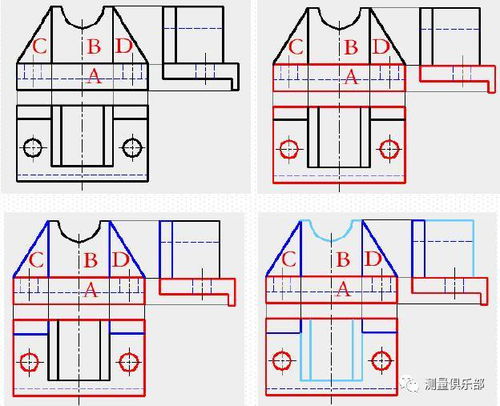

形体分析法就是把组合体的三视图中反映形状特征较明显的视图按线框分成几部分,然后根据投影关系找到各线框在另外视图中对应的投影,从而分析、想象出各部分的形状及它们之间的相互位置关系,最后综合想象出组合体的整体形状。其读图步骤是:第一 划线框,分形体;第二 对投影 想形状;第三 合起来 想整体。如读轴承座的视图。先把反映特征明显的主视图划分成四部分1′、2′、3′、4′,再找出四部分在俯视图中对应的线框1、2、3、4,根据每组线框1′、1,2′、2,3′、3,4′、4,(两视图)分别想象出四部分的形状;一、二、三、四,由两视图观察知一、二、三在四的上面,一在左,二在右,三在中间,按位置关系把四部分组合在一起,即可想象出轴承座的立体形状。
2.面形分析法
面形分析法是运用点、线、面的投影规律对不完整的基本体的投影中的线条、线框的含义及其形状和相对空间位置进行分析,从而看懂视图。其看图步骤首先是看视图,想基本体形状;其次是看视图中的斜线、线框、缺口在另外两视图中的对应投影,根据对应投影想出切割方法和切割位置;最后综合想象出立体形状。
