二进制调制方法(各种进制转换方法)
1.各种进制转换方法有哪些
一、二进制转十进制 由二进制数转换成十进制数的基本做法是，把二进制数首先写成加权系数展开式，然后按十进制加法规则求和。
这种做法称为"按权相加"法。 二、十进制转二进制 十进制数转换为二进制数时，由于整数和小数的转换方法不同，所以先将十进制数的整数部分和小数部分分别转换后，再加以合并。
1. 十进制整数转换为二进制整数 十进制整数转换为二进制整数采用"除2取余，逆序排列"法。具体做法是：用2去除十进制整数，可以得到一个商和余数；再用2去除商，又会得到一 个商和余数，如此进行，直到商为零时为止，然后把先得到的余数作为二进制数的低位有效位，后得到的余数作为二进制数的高位有效位，依次排列起来。
2.十进制小数转换为二进制小数 十进制小数转换成二进制小数采用"乘2取整，顺序排列"法。具体做法是：用2乘十进制小数，可以得到积，将积的整数部分取出，再用2乘余下的小数部分，又得到一个积，再将积的整数部分取出，如此进行，直到积中的小数部分为零，或者达到所要求的精度为止。
然后把取出的整数部分按顺序排列起来，先取的整数作为二进制小数的高位有效位，后取的整数作为低位有效位。 1.二进制与十进制的转换 （1）二进制转十进制 方法："按权展开求和" 例： （1011.01）2 =(1*23+0*22+1*21+1*20+0*2-1+1*2-2)10 =(8+0+2+1+0+0.25)10 =(11.25)10 (2)十进制转二进制 · 十进制整数转二进制数："除以2取余，逆序输出" 例： （89）10=(1011001)2 2 89 2 44 …… 1 2 22 …… 0 2 11 …… 0 2 5 …… 1 2 2 …… 1 2 1 …… 0 0 …… 1 · 十进制小数转二进制数："乘以2取整，顺序输出" 例： （0.625）10= (0.101)2 0.625 X 2 1.25 X 2 0.5 X 2 1.0 2.八进制与二进制的转换 例：将八进制的37.416转换成二进制数： 37 . 4 1 6 011 111 .100 001 110 即：（37.416）8 =(11111.10000111)2 例：将二进制的10110.0011 转换成八进制： 0 1 0 1 1 0 . 0 0 1 1 0 0 2 6 . 1 4 即：（10110.011）2 =(26.14)8 3.十六进制与二进制的转换 例：将十六进制数5DF.9 转换成二 十进制转二进制： 用2辗转相除至结果为1 将余数和最后的1从下向上倒序写 就是结果 例如：302转化成二进制 302/2 = 151 余0 151/2 = 75 余1 75/2 = 37 余1 37/2 = 18 余1 18/2 = 9 余0 9/2 = 4 余1 4/2 = 2 余0 2/2 = 1 余0 故二进制为100101110 二进制转十进制 从最后一位开始算，依次列为第0、1、2。
位第n位的数（0或1）乘以2的n次方得到的结果相加就是答案 例如：01101011.转十进制： 第0位：1乘2的0次方=1 1乘2的1次方=2 0乘2的2次方=0 1乘2的3次方=8 0乘2的4次方=0 1乘2的5次方=32 1乘2的6次方=64 0乘2的7次方=0 然后：1+2+0+8+0+32+64+0=107. 二进制01101011=十进制107.。
2.二进制数和多进制调制各有什么优点
不管是2进制，还是16进制，都是伴随计算机的应用而生的。
说到进制不得不说下（位）。最早的计算机是为了计算，而显示部分一个数字和小数点只需要8位2进制数就可以实现（数码管）
于是8位2进制最大数，换算成16进制刚好是FF，既2位的16进制数。
而这个基础一直沿用至近。而在通讯领域中数据的传输无外乎串行和并行通讯。
通讯必须是2进制的方式，但2进制不易被人看清楚，只是用16进制提供人看而已。。。。。所以，通讯只利用2进制。16进制不参于通讯的。
3.2PSK调制方式主要有什么用途
根据数字基带信号的两个电平使载波相位在两个不同的数值之间切换的一种相位调制方法。
产生psk信号的两种方法：
1）、调相法：将基带数字信号（双极性）与载波信号直接相乘的方法：
2）、选择法：用数字基带信号去对相位相差180度的两个载波进行选择。
两个载波相位通常相差180度，此时称为反向键控（psk）。
s psk =as dig (t)cos(w 0 t+o 0 ) 式中：s dig (t)=1或-1
l 解调方法：只能采用相干解调。
l 类型：二进制相移键控（2psk），多进制相移键控（mpsk）。
4.调制技术的方法
调制方式

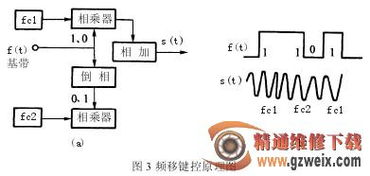

为了使数字信号在有限带宽的高频信道中传输，必须对数字信号进行载波调制。如同传输模拟信号时一样，传输数字信号时也有三种基本的调制方式：幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）。它们分别对应于用载波（正弦波）的幅度、频率和相位来传递数字基带信号，可以看成是模拟线性调制和角度调制的特殊情况。理论上，数字调制与模拟调制在本质上没有什么不同，它们都是属正弦波调制。但是，数字调制是调制信号为数字型的正弦波调制，而模拟调制则是调制信号为连续型的正弦波调制。在数字通信的三种调制方式（ASK、FSK、PSK）中，就频带利用率和抗噪声性能（或功率利用率）两个方面来看，一般而言，都是PSK系统最佳。所以PSK在中、高速数据传输中得到了广泛的应用。
QPSK四相相移键控（）
四相相移调制是利用载波的四种不同相位差来表征输入的数字信息，是四进制移相键控。QPSK是在M=4时的调相技术，它规定了四种载波相位，分别为45°，135°，225°，315°，调制器输入的数据是二进制数字序列，为了能和四进制的载波相位配合起来，则需要把二进制数据变换为四进制数据，这就是说需要把二进制数字序列中每两个比特分成一组，共有四种组合，即00,01,10,11，其中每一组称为双比特码元。每一个双比特码元是由两位二进制信息比特组成，它们分别代表四进制四个符号中的一个符号。QPSK中每次调制可传输2个信息比特，这些信息比特是通过载波的四种相位来传递的。解调器根据星座图及接收到的载波信号的相位来判断发送端发送的信息比特。
数字调制用“星座图”来描述，星座图中定义了一种调制技术的两个基本参数：⑴信号分布；⑵与调制数字比特之间的映射关系。星座图中规定了星座点与传输比特间的对应关系，这种关系称为映射，一种调制技术的特性可由信号分布和映射完全定义，即可由星座图来完全定义。
首先将输入的串行二进制信息序列经串-并变换，变成m=log2M个并行数据流，每一路的数据率是R/m,R是串行输入码的数据率。I/Q信号发生器将每一个m比特的字节转换成一对（pn,qn）数字，分成两路速率减半的序列，电平发生器分别产生双极性二电平信号I(t)和Q(t)，然后对coswct和sinwct进行调制，相加后即得到QPSK信号。
交错正交相移键控（OQPSK）
此种调制方法的频带利用率较高，理论值达1b/s/Hz。但当码组0011或0110时，产生180°的载波相位跳变。这种相位跳变引起包络起伏，当通过非线性部件后，使已经滤除的带外分量又被恢复出来，导致频谱扩展，增加对相邻波道的干扰。为了消除180°的相位跳变，在QPSK基础上提出了OQPSK。
OQPSK是在QPSK基础上发展起来的一种恒包络数字调制技术。所谓恒包络技术是指已调波的包络保持为恒定，它与多进制调制是从不同的两个角度来考虑调制技术的。恒包络技术所产生的已调波经过发送带限后，当通过非线性部件时，只产生很小的频谱扩展。这种形式的已调波具有两个主要特点，其一是包络恒定或起伏很小；其二是已调波频谱具有高频快速滚降特性，或者说已调波旁瓣很小，甚至几乎没有旁瓣。采用这种技术已实现了多种调制方式。
一个已调波的频谱特性与其相位路径有着密切的关系，为了控制已调波的频率特性，必须控制它的相位特性。恒包络调制技术的发展正是始终围绕着进一步改善已调波的相位路径这一中心进行的。
OQPSK也称为偏移四相相移键控（offset-QPSK），是QPSK的改进型。它与QPSK有同样的相位关系，也是把输入码流分成两路，然后进行正交调制。不同点在于它将同相和正交两支路的码流在时间上错开了半个码元周期。由于两支路码元半周期的偏移，每次只有一路可能发生极性翻转，不会发生两支路码元极性同时翻转的现象。因此，OQPSK信号相位只能跳变0°、±90°，不会出现180°的相位跳变。
